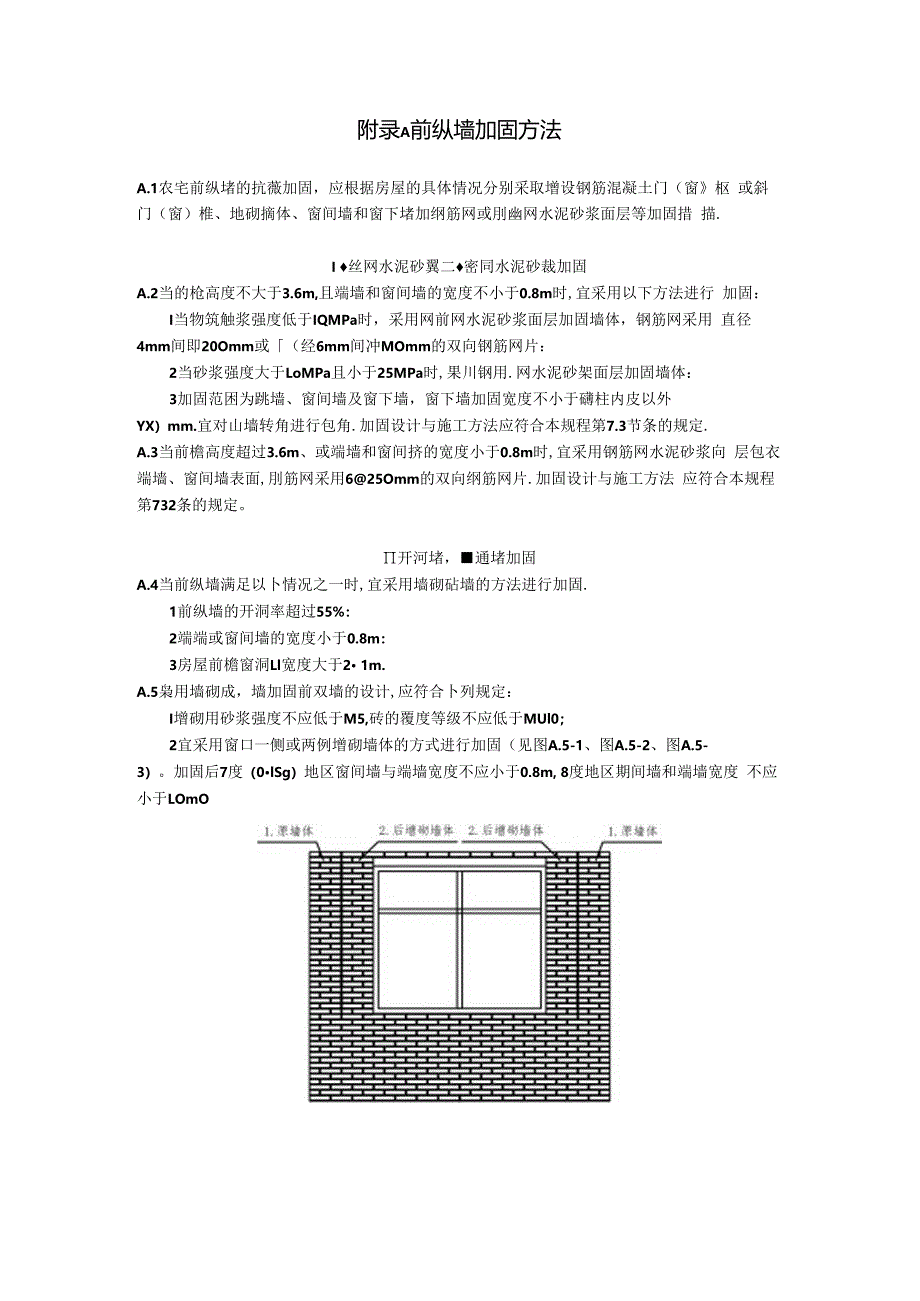

1、附录A前纵墙加固方法A.1农宅前纵堵的抗薇加固，应根据房屋的具体情况分别采取增设钢筋混凝土门（窗枢 或斜门（窗）椎、地砌摘体、窗间墙和窗下堵加纲筋网或刖幽网水泥砂浆面层等加固措 描.I 丝网水泥砂翼二密同水泥砂裁加固A.2当的枪高度不大于3.6m,且端墙和窗间墙的宽度不小于0.8m时,宜采用以下方法进行 加固：I当物筑触浆强度低于IQMPa时，采用网前网水泥砂浆面层加固墙体，钢筋网采用 直径4mm间即20Omm或（经6mm间冲MOmm的双向钢筋网片：2当砂浆强度大于LoMPa且小于25MPa时,果川钢用.网水泥砂架面层加固墙体：3加固范困为跳墙、窗间墙及窗下墙，窗下墙加固宽度不小于礴柱内皮以外
2、YX）mm.宜对山墙转角进行包角.加固设计与施工方法应符合本规程第7.3节条的规定.A.3当前檐高度超过3.6m、或端墙和窗间挤的宽度小于0.8m时,宜采用钢筋网水泥砂浆向 层包衣端墙、窗间墙表面,刖筋网采用625Omm的双向纲筋网片.加固设计与施工方法 应符合本规程第732条的规定。开河堵，通堵加固A.4当前纵墙满足以卜情况之一时,宜采用墙砌砧墙的方法进行加固.1前纵墙的开洞率超过55%：2端端或窗间墙的宽度小于0.8m：3房屋前檐窗洞Ll宽度大于2 1m.A.5枭用墙砌成，墙加固前双墙的设计,应符合卜列规定：I增砌用砂浆强度不应低于M5,砖的覆度等级不应低于MUl0；2宜采用窗口一侧或两例

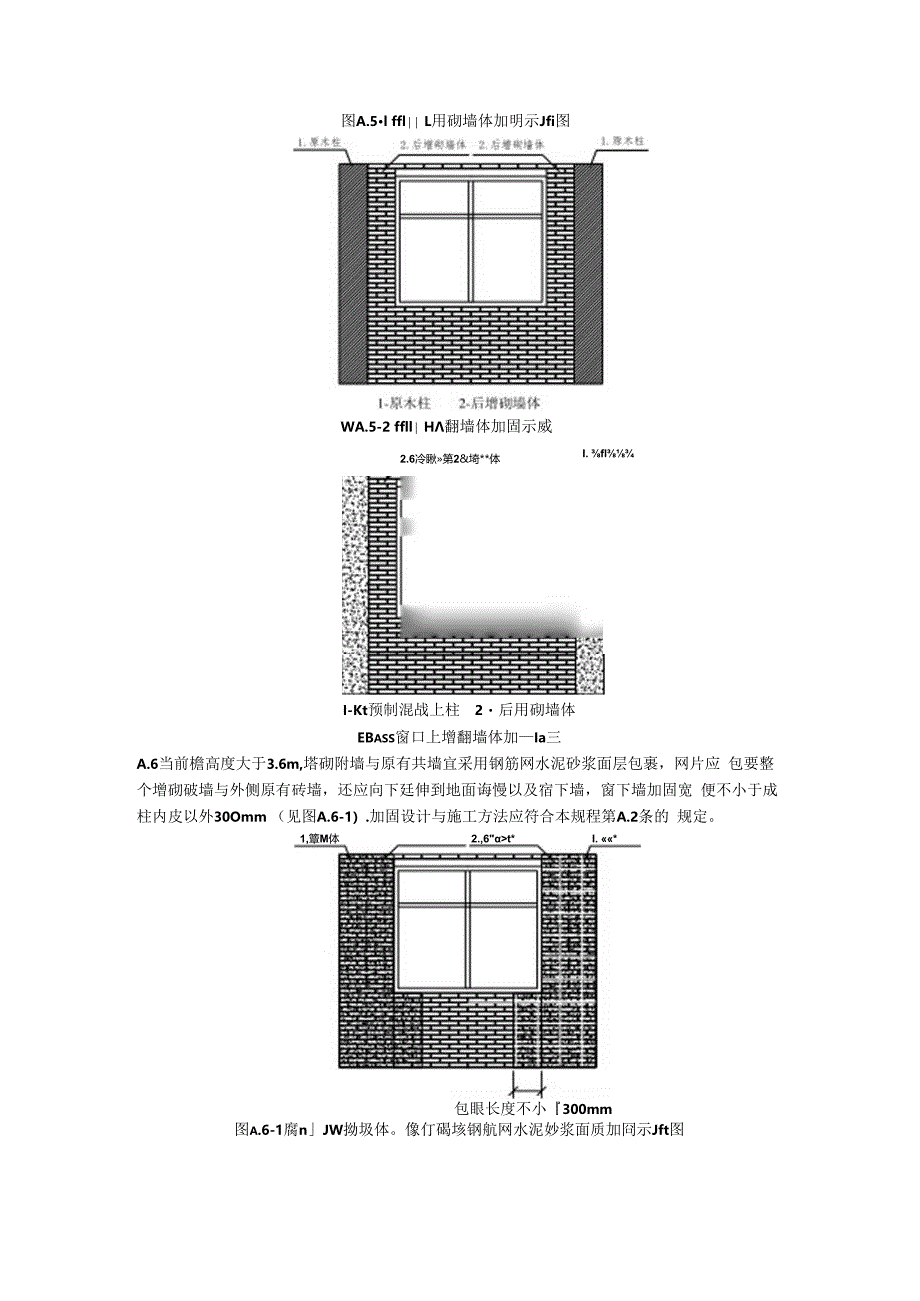

3、增砌墙体的方式进行加固（见图A.5-1、图A.5-2、图A.5-3）。加固后7度（0lSg）地区窗间墙与端墙宽度不应小于0.8m, 8度地区期间墙和端墙宽度 不应小于LOmO图A.5l ffl L用砌墙体加明示Jfi图I. fl2.6冷瞅第2&埼*体WA.5-2 ffll H翻墙体加固示威图I-Kt预制混战上柱2后用砌墙体EBass窗口上增翻墙体加Ia三A.6当前檐高度大于3.6m,塔砌附墙与原有共墙宜采用钢筋网水泥砂浆面层包裹，网片应 包要整个增砌破墙与外侧原有砖墙，还应向下廷伸到地面诲慢以及宿下墙，窗下墙加固宽 便不小于成柱内皮以外30Omm （见图A.6-1）.加固设计与施工方法应符合本

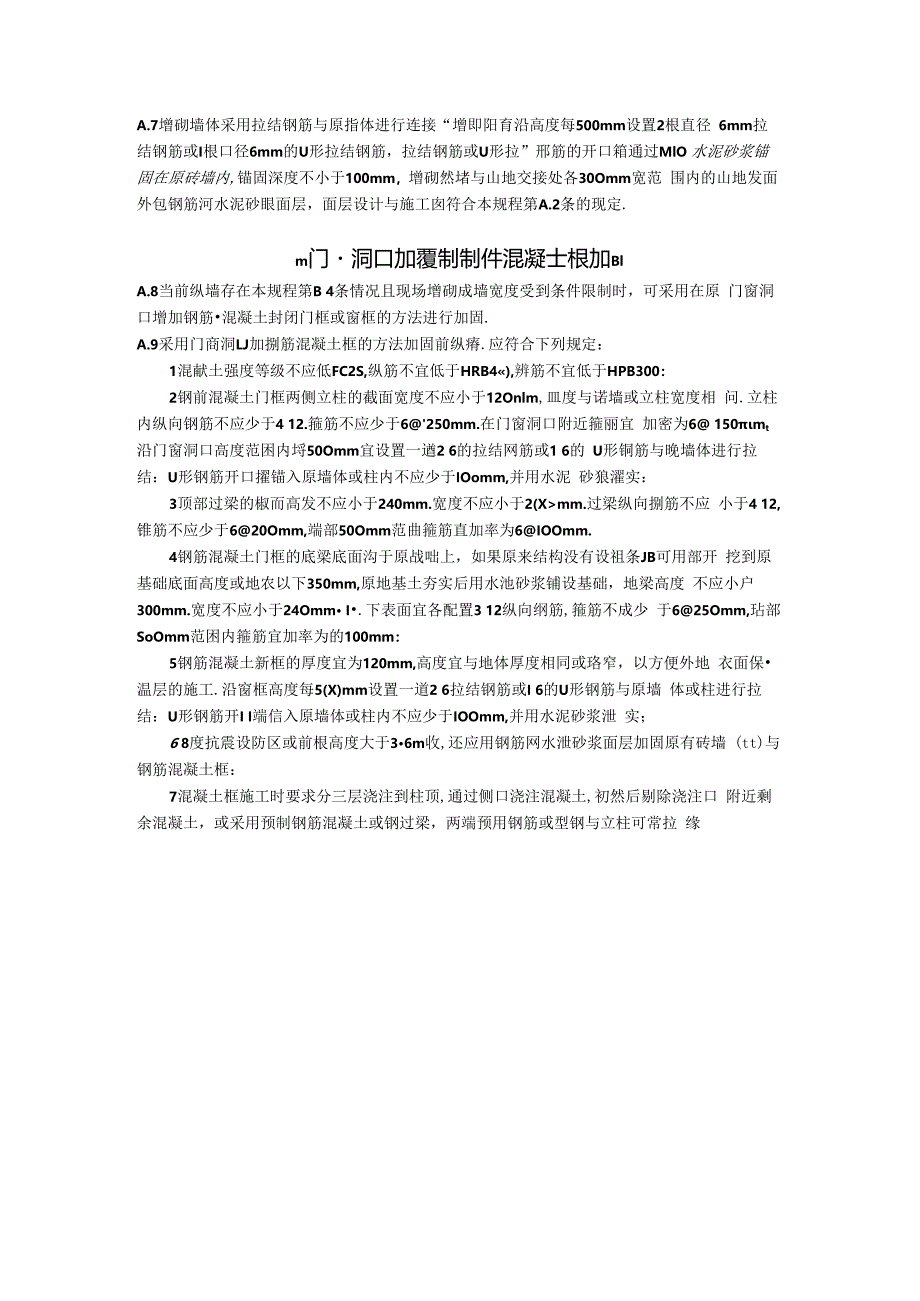

4、规程第A.2条的 规定。1,簟M体2.,6t*I. *包眼长度不小300mm图a.6-1腐nJW拗圾体。像仃碣垓钢航网水泥妙浆面质加冏示Jft图A.7增砌墙体采用拉结钢筋与原指体进行连接“增即阳育沿高度每500mm设置2根直径 6mm拉结钢筋或I根口径6mm的U形拉结钢筋，拉结钢筋或U形拉”邢筋的开口箱通过MlO 水泥砂浆锚固在原砖墙内,锚固深度不小于100mm，增砌然堵与山地交接处各30Omm宽范 围内的山地发面外包钢筋河水泥砂眼面层，面层设计与施工囱符合本规程第A.2条的现定.m门洞口加覆制制件混凝士根加BlA.8当前纵墙存在本规程第B 4条情况且现场增砌成墙宽度受到条件限制时，可采用在原
5、 门窗洞口增加钢筋混凝土封闭门框或窗框的方法进行加固.A.9采用门商洞LJ加捌筋混凝土框的方法加固前纵瘠.应符合下列规定：1混献土强度等级不应低FC2S,纵筋不宜低于HRB4),辨筋不宜低于HPB300：2钢前混凝土门框两侧立柱的截面宽度不应小于12Onlm,皿度与诺墙或立柱宽度相 问.立柱内纵向钢筋不应少于4 12.箍筋不应少于6250mm.在门窗洞口附近箍丽宜 加密为6 150mt沿门窗洞口高度范困内埒50Omm宜设置一遒2 6的拉结网筋或1 6的 U形铜筋与晚墙体进行拉结：U形钢筋开口擢锚入原墙体或柱内不应少于IOomm,并用水泥 砂狼濯实：3顶部过梁的椒而高发不应小于240mm.宽度不
6、应小于2(Xmm.过梁纵向捌筋不应 小于4 12,锥筋不应少于620Omm,端部50Omm范曲箍筋直加率为6IOOmm.4钢筋混凝土门框的底梁底面沟于原战咄上，如果原来结构没有设祖条JB可用部开 挖到原基础底面高度或地农以下350mm,原地基土夯实后用水池砂浆铺设基础，地梁高度 不应小户300mm.宽度不应小于24Omm I.下表面宜各配置3 12纵向纲筋,箍筋不成少 于625Omm,玷部SoOmm范困内箍筋宜加率为的100mm：5钢筋混凝土新框的厚度宜为120mm,高度宜与地体厚度相同或珞窄，以方便外地 衣面保温层的施工.沿窗框高度每5(X)mm设置一道2 6拉结钢筋或I 6的U形钢筋与原墙
7、 体或柱进行拉结：U形钢筋开I I端信入原墙体或柱内不应少于IOOmm,并用水泥砂浆泄 实；6 8度抗震设防区或前根高度大于36m收,还应用钢筋网水泄砂浆面层加固原有砖墙 (tt)与钢筋混凝土框：7混凝土框施工时要求分三层浇注到柱顶,通过侧口浇注混凝土,初然后剔除浇注口 附近剩余混凝土，或采用预制钢筋混凝土或钢过梁，两端预用钢筋或型钢与立柱可常拉 缘前飒堵加同(梁用锵筋混凝土门由掂或钢窗框.蝌筋，冽红网砂浆外包)(b)采用钢筋泡及土门板加固=一 =5三一W地而地梁OO4ll,并应符合下列规定：1）钢由框点接安装于前椎木卦橡卜方时,应在由框两上角和斜撑点处焊接ISOmmK 的LSOK5角钢，角钢
8、的另,股可钻三个孔用木钉与卧株进行连接，或采用 K）的蝴柱进行 连接：2）钢框与破柱或破瘠可通过植栓可战拄结.每恻不应少于4根.沿高度均匀分布：3）木柱、预制混凝土柱两例钢根之间宜采用钢板焊接，制板宽度不小于SOmm,厚度 不小于6mm,每侧不应少于2块。Ia）木柱结构（b）或在结构图AJLl铜门窗框加IM3钢框可采用以下三类形式：I）窗框上部加横挂和斜探（见图A.-2a、图AJI-2b）;2）曲枢上部黑横抵和两段圆弧掠（见图A.lL2c）;3）窗框根据原窗户的形状加横竖撵（见图A.ll-2d、图A.ll-2c）a)(C)(b)(O(d)RlA.11-2门窗洞口加钢板加BI形式 4例框蚪面应与
9、屋里主相恻面仃效连接；5当房屋采用预制钢筋混凝土柱、木屋架时,预制钢筋混凝上柱整向承致力满足要 求.但他向刚度不足时,也可采用增加钢筋混凝土门框或增加型钢钢框的方法进行加A ：6刖掂应进行除锈、防腐处理，表面涂刷防锈漆，以提高钢框的防腐能力，附录B内隔墙加固方法B.1当内隔墙与前后墙柱之()未设置马牙梅时，应采用角钢等方式对内隔墙端部进行加 周.加固角钢的尺寸宜为L75,按WOmm的间距以M12的锚栓叮墙体连接.锚栓在内战 堵两(M宜对拉悔固,墙入外纵墙深度不应小于180mm.当选用不等边角纲时,其长边应与 内隔墙连接,B.2当隔墙长度大于5m或2倍埔需时，靖项宜加设限位措施与屋架底或板底进行
10、拉结，墙体中部宜加设构造柱或采用扁钢等限位措施,增顶限位措施可参考图B.2-1,a)隔墙顶部与木忙的连接fflB.2.lB.3当房屋的承型横墙间距大于IOm时.(b)隔墙双部Ljfti制板的连接隔墙顶部双位搭随宜沿纵堵在中部设置12片抗爬墙.可采用下列方法之一进行：I和固原内隔堆使其起抗凝堵的作用，加固时除应参照第B.1条和B.2条的做法加强其 与纵墙及屋架底或板杼的连接外.宜选1-2片中间的内隔增进行双面钢线网(钢丝不小于 1.5mm,间距不大于50mm)水泥砂浆面层加冏,面层厚度宜为25mm砂浆的强度不低 于MKh2把1-2片中间的内隔墙拆除,在原内阳墙位置新增24（）mm厚的抗霆堵砌筑砂
11、浆强 度等级不低于M5.砧强度等级不低于MUl0：新期墙体与原纵墙的连接可参照本规程笫B.I 条的规定，也可采用图B22所示方法；新期墙体与原屋架底或板底的连接可参照本规程第 B2条的规定.新增的墙体应有基础，基础开挖深度不小于5K）mm或与原基础相同.图B.2-2新期抗虞段与修纵堵的连接B.4与木构架和屋盖无拉接的后副隔端加固,应符合下列规定：I应在隔墙顶部采取措施与屋架下弦或梁连接，隔堵战部与木柱连接；2屋架节点处应在隔墙T支部增设角铁燔抖，墙顶对侧双面设甘.：应果用不小于1*1x4 的角铁,角铁与屋架下弦及端部腹杆采用直径12mm螺栓对穿连接（图B.4-1）：3隔墙中部墙设木夹板，间距不
12、应大于IOoomm,木夹板应在墙顶对恻双面设置,平 面尺寸不应小于20OmmX200mm,厚度不应小于20mm：增设木夹板处屋架下花、梁或穿 防下塞入垫木，垫木长度与墉等宽宽度不小于木夹板宽度,原僮不小于50mm：木央板 与垫木采用KI钉钉牢：屋架下弦、梁或穿杨与垫木采用执钉连接（图B.4-2）：4当隔墙过长、过高时，可采用制丝网砂浆面层加固，与周边墙体交接处采用蜥锚筋 一遍锚入周边墙体加强连接.图B.4l后砌隔墙海部墙顶与屋架下弦的连接注：I一梭条：2一屋架上弦：3一连接螺栓：4一屋架下弦：5一角铁墙挡：6一隔墙图B42后砌隔墙中部墙顶与屋架下弦的连接注：1 一即钉：2一木夹板；3一屋架卜完、梁或穿彷：4一扒钉：S垫木：6一隔墙
