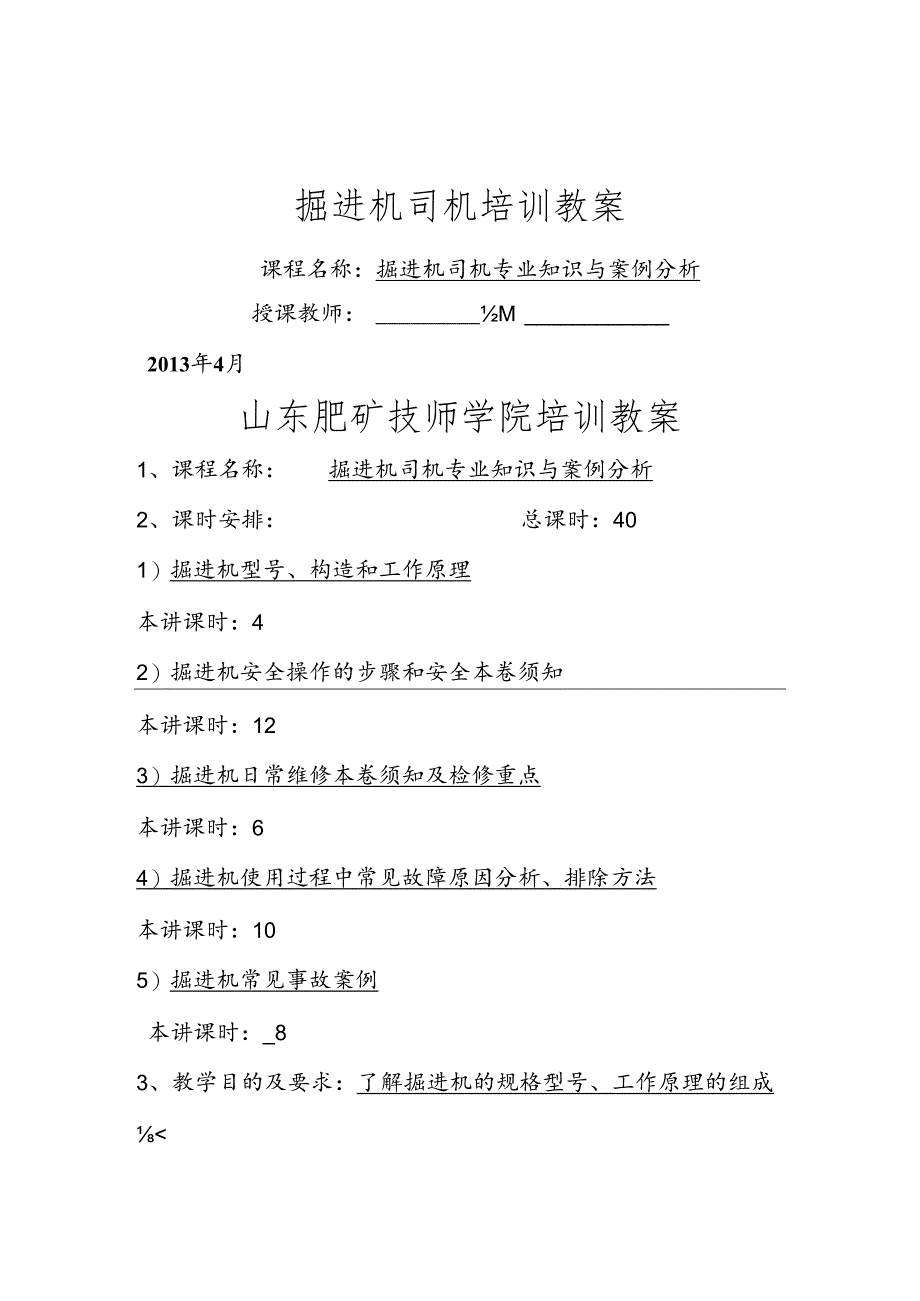

1、掘进机司机培训教案课程名称:掘进机司机专业知识与案例分析授课教师:M2013年4月山东肥矿技师学院培训教案1、课程名称:掘进机司机专业知识与案例分析2、课时安排:总课时:401)掘进机型号、构造和工作原理本讲课时:42)掘进机安全操作的步骤和安全本卷须知本讲课时:123)掘进机日常维修本卷须知及检修重点本讲课时:64)掘进机使用过程中常见故障原因分析、排除方法本讲课时:105)掘进机常见事故案例本讲课时:_83、教学目的及要求:了解掘进机的规格型号、工作原理的组成4、本讲重点:掘进机安全操作的步躲和安全本卷须知星轮通过低速大扭矩马达直接驱动;(5)运输机采用中双提运软构造,底板呈直线形状、运输

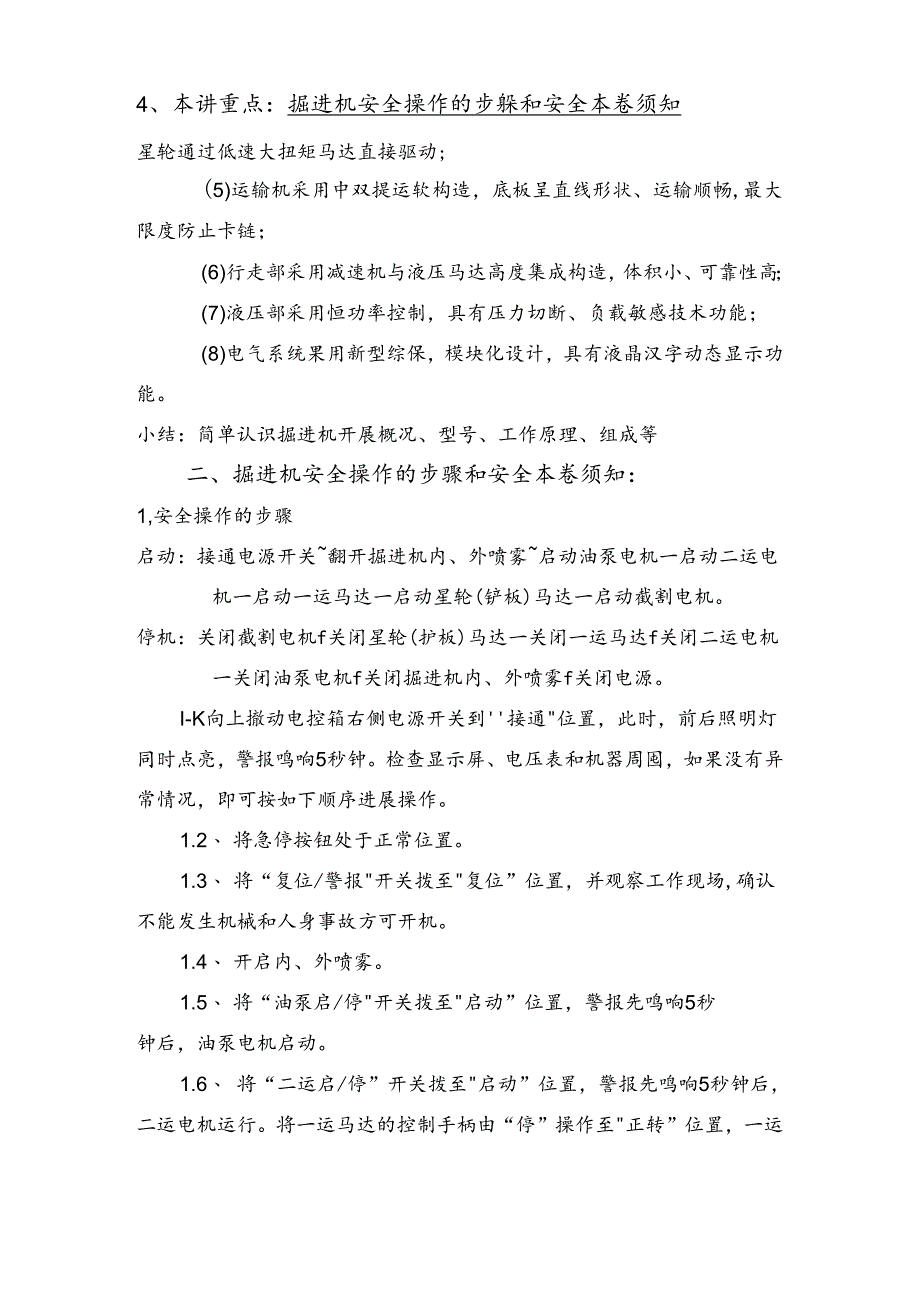

2、顺畅,最大限度防止卡链;(6)行走部采用减速机与液压马达高度集成构造,体积小、可靠性高;(7)液压部采用恒功率控制,具有压力切断、负载敏感技术功能;(8)电气系统果用新型综保,模块化设计,具有液晶汉字动态显示功能。小结:简单认识掘进机开展概况、型号、工作原理、组成等二、掘进机安全操作的步骤和安全本卷须知:1,安全操作的步骤启动:接通电源开关翻开掘进机内、外喷雾启动油泵电机一启动二运电机一启动一运马达一启动星轮(铲板)马达一启动截割电机。停机:关闭截割电机f关闭星轮(护板)马达一关闭一运马达f关闭二运电机一关闭油泵电机f关闭掘进机内、外喷雾f关闭电源。I-K向上撤动电控箱右侧电源开关到接通位置,

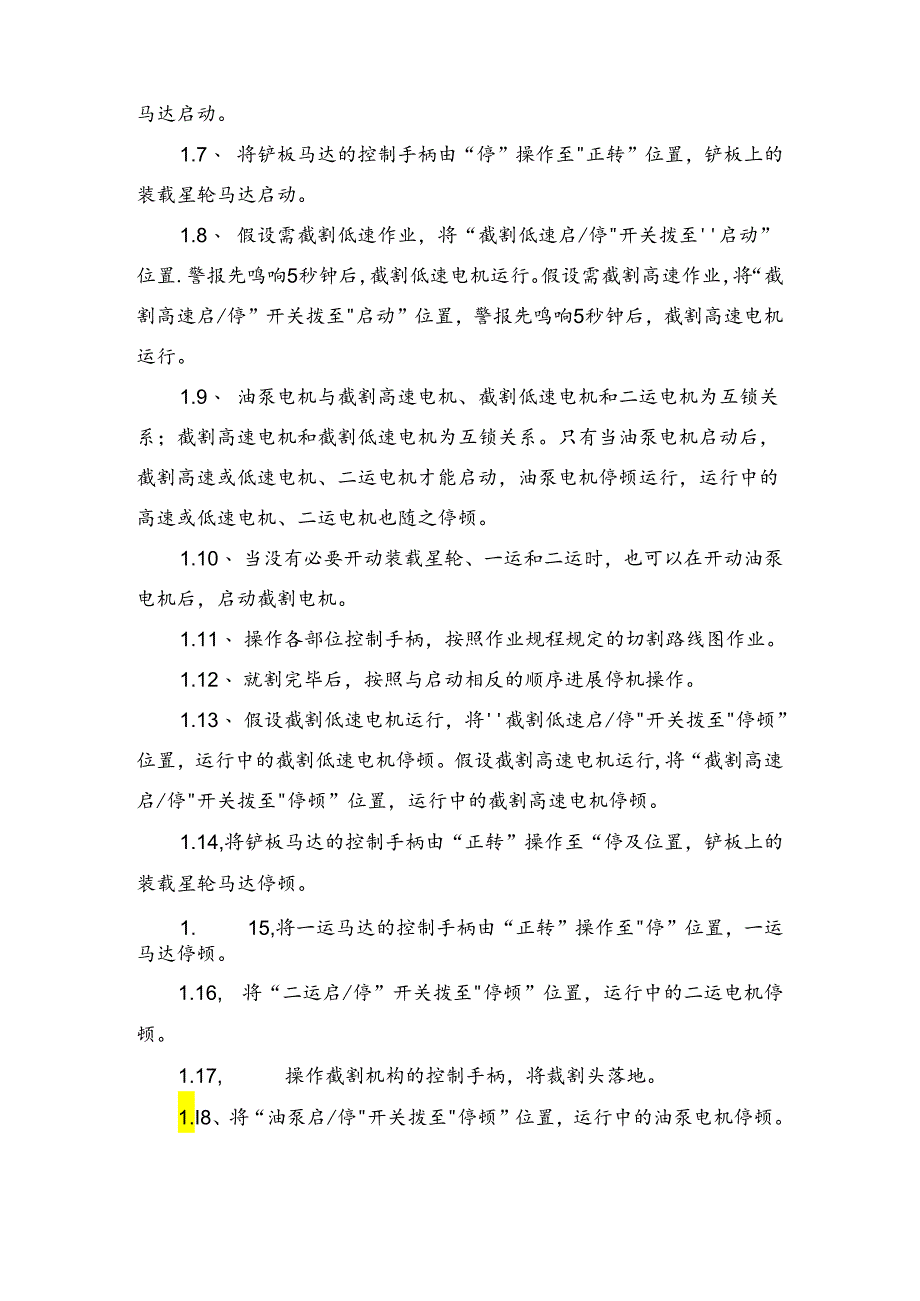

3、此时,前后照明灯同时点亮,警报鸣响5秒钟。检查显示屏、电压表和机器周囤,如果没有异常情况,即可按如下顺序进展操作。1.2、 将急停按钮处于正常位置。1.3、 将“复位/警报开关拨至复位”位置,并观察工作现场,确认不能发生机械和人身事故方可开机。1.4、 开启内、外喷雾。1.5、 将“油泵启/停开关拨至启动”位置,警报先鸣响5秒钟后,油泵电机启动。1.6、 将“二运启/停”开关拨至启动”位置,警报先鸣响5秒钟后,二运电机运行。将一运马达的控制手柄由“停”操作至正转”位置,一运马达启动。1.7、 将铲板马达的控制手柄由“停”操作至正转”位置,铲板上的装载星轮马达启动。1.8、 假设需截割低速作业,
4、将“截割低速启/停开关拨至启动”位置.警报先鸣响5秒钟后,截割低速电机运行。假设需截割高速作业,将“截割高速启/停”开关拨至启动”位置,警报先鸣响5秒钟后,截割高速电机运行。1.9、 油泵电机与截割高速电机、截割低速电机和二运电机为互锁关系;截割高速电机和截割低速电机为互锁关系。只有当油泵电机启动后,截割高速或低速电机、二运电机才能启动,油泵电机停顿运行,运行中的高速或低速电机、二运电机也随之停顿。1.10、 当没有必要开动装载星轮、一运和二运时,也可以在开动油泵电机后,启动截割电机。1.11、 操作各部位控制手柄,按照作业规程规定的切割路线图作业。1.12、 就割完毕后,按照与启动相反的顺序
5、进展停机操作。1.13、 假设截割低速电机运行,将截割低速启/停开关拨至停顿”位置,运行中的截割低速电机停顿。假设截割高速电机运行,将“截割高速启/停开关拨至停顿”位置,运行中的截割高速电机停顿。1.14,将铲板马达的控制手柄由“正转”操作至“停及位置,铲板上的装载星轮马达停顿。1. 15,将一运马达的控制手柄由“正转”操作至停”位置,一运马达停顿。1.16, 将“二运启/停”开关拨至停顿”位置,运行中的二运电机停顿。1.17, 操作截割机构的控制手柄,将裁割头落地。1.I8、将“油泵启/停开关拨至停顿”位置,运行中的油泵电机停顿。1.19、 在掘进机的左前方有一个截割急停按钮,当需要截割急停
6、时,可以按下此按钮进展裁割急停与闭锁。顺时针旋转此按钮,解除闭锁。1.20、 在掘进机的操作台、右前方和二运电机附近各有一个总急停按钮,当需要总急停时,可以按下三个总急停中的任一个按钮来实现所有电机紧急停机与闭锁。顺时针旋转总急停按钮,解除闭锁。2,安全本卷须知2.1、 严格执行煤矿安全规程、作业规程、操作规程和交接班制度,必须持证上岗,坚守工作岗位,不准擅离职守,以免造成不必要的事故。2.2、 集中精力,认真操作,在练掘机运转中,随时观察、监视各部位温度、声音及工作环境条件,发现异常情况时,立即停机处理。2.3、 搞好各工种间的配合和协作,完成当班生产任务,为搞好工作面工程质量创造条件。2.
7、4停机期间及时对设备进展检查和维修,精心维护设备,确保综掘机经常处于完好状态。2.5生产中发生事故时,立即向现场领导及队值班人员汇报,并及时检修处理,要积极处理,当班处理妥善,不经当班领导允许不得留给下班。2.6认真填写设备运行日志及各种记录。2.7工作面风流中瓦斯浓度到达O.5%时,必须停顿运转,切断电源,进展处理,不得强行割煤。小结:学握掘进机的基本操作和操作过程中的本卷须知三、掘进机日常维修本卷须知及检修重点:1、检查掘进机各部油位,照明是否完好符合要求。2、机械、电气、液压系统、安全保护装置应正常可靠,零部件应完整无缺,各部连接螺丝应齐全、结实。3、检查各操纵手把和按钮应齐全、灵活、可
