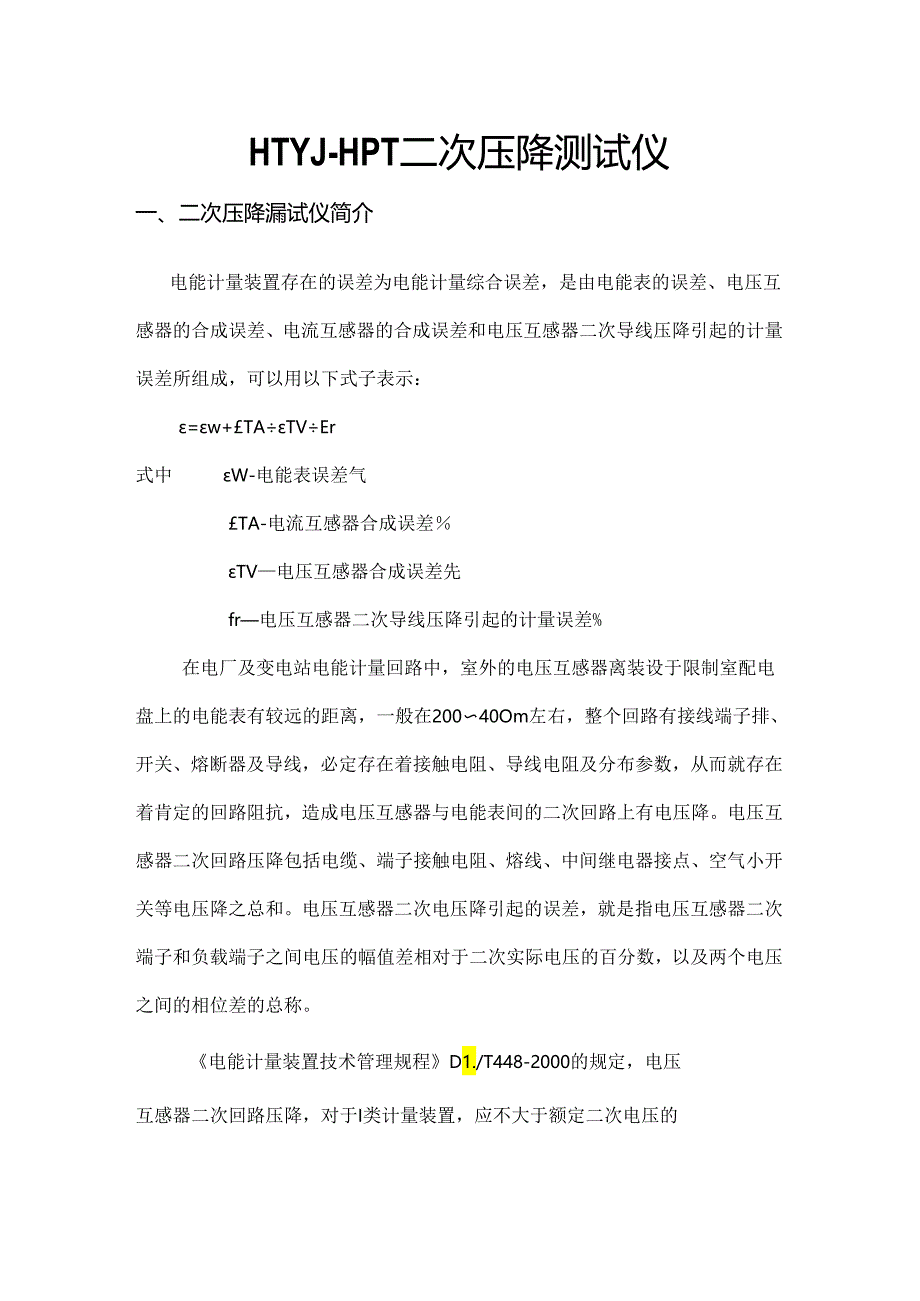

1、HTYJ-HPT二次压降测试仪一、二次压降漏试仪简介电能计量装置存在的误差为电能计量综合误差，是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成，可以用以下式子表示：=w+TATVEr式中W-电能表误差气TA-电流互感器合成误差TV电压互感器合成误差先fr电压互感器二次导线压降引起的计量误差%在电厂及变电站电能计量回路中，室外的电压互感器离装设于限制室配电盘上的电能表有较远的距离，一般在20040Om左右，整个回路有接线端子排、开关、熔断器及导线，必定存在着接触电阻、导线电阻及分布参数，从而就存在着肯定的回路阻抗，造成电压互感器与电能表间的
2、二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。电能计量装置技术管理规程D1./T448-2000的规定，电压互感器二次回路压降，对于I类计量装置，应不大于额定二次电压的O.2%（注：三相三线电路压降的允许值为0.2V；三相四线电路压降允许值为0,2Qv）;其它计量装置，应不大于额定二次电压的0.5%（注：三相三线电路压降的允许值为0.5V；三相四线电路压降允许值为0.5/、巾）。对运行中
3、的电压互感器二次回路压降需进行周期测试，以便算出由此引起的电能计量误差，这对于进行技术改进，减小电能计量综合误差，降低计费损失有着重要意义电压互感器二次回路压降测量方法通常有间接测量法和F脆测量法两种（无线测量属于间接测量法），由于间接测量法精确度不太高，不能满意测量要求，一般不采纳此种方法，而干脆测量法（校验仪测量法）采纳测差原理，精确度高，测量牢靠，因此在实际测量中大量采纳。二次压降对互感器误差影响说明请参考下图.12O20电流互感器的负荷特性曲线3电压互感器电压与负荷特性目前对互感器误差测试时，通常按互感器铭牌上的规定用电流负荷箱和电压负荷箱对互感器进行测试，但互感器运行过程中实际二次负

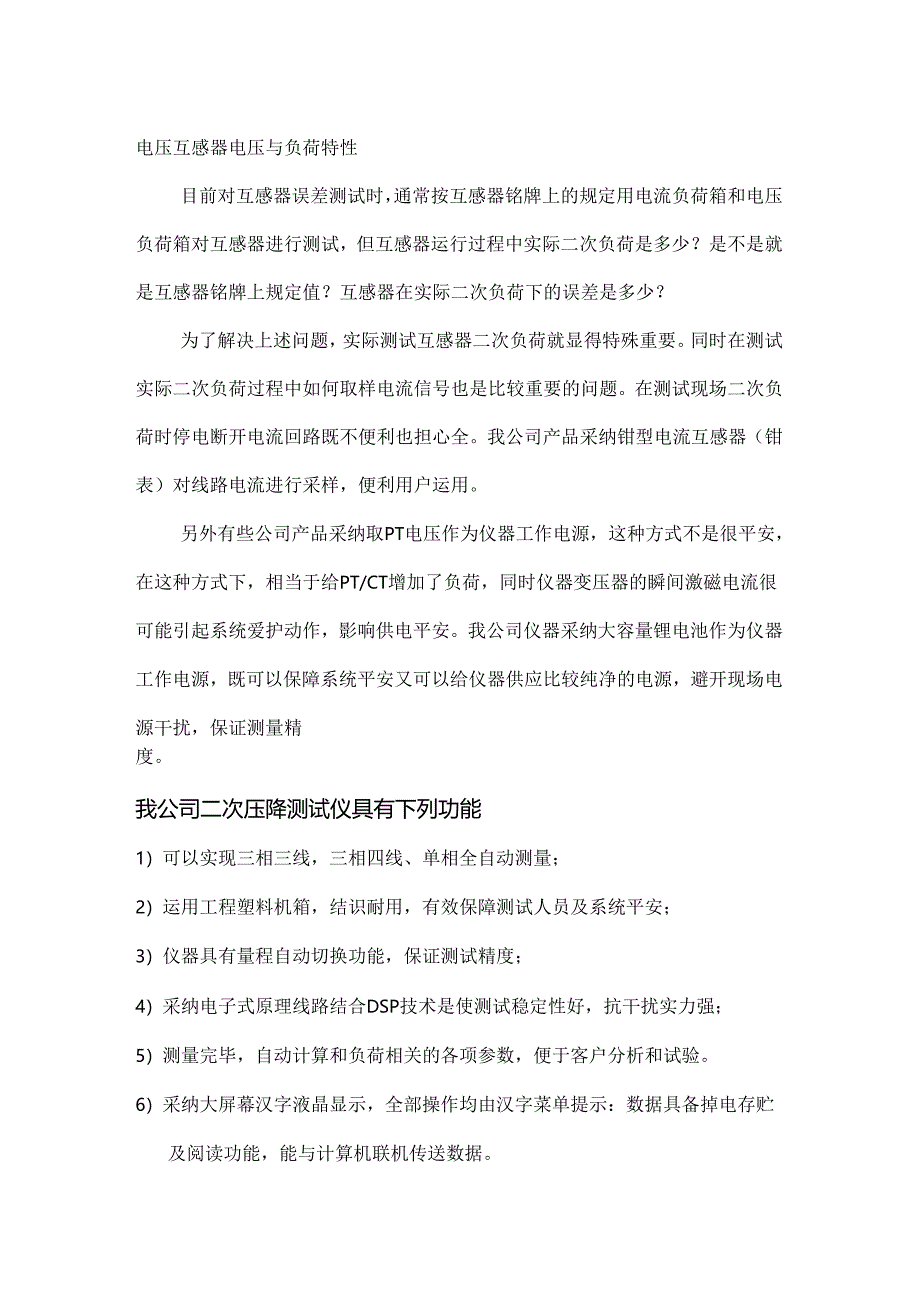

4、荷是多少？是不是就是互感器铭牌上规定值？互感器在实际二次负荷下的误差是多少？为了解决上述问题，实际测试互感器二次负荷就显得特殊重要。同时在测试实际二次负荷过程中如何取样电流信号也是比较重要的问题。在测试现场二次负荷时停电断开电流回路既不便利也担心全。我公司产品采纳钳型电流互感器（钳表）对线路电流进行采样，便利用户运用。另外有些公司产品采纳取PT电压作为仪器工作电源，这种方式不是很平安，在这种方式下，相当于给PT/CT增加了负荷，同时仪器变压器的瞬间激磁电流很可能引起系统爱护动作，影响供电平安。我公司仪器采纳大容量锂电池作为仪器工作电源，既可以保障系统平安又可以给仪器供应比较纯净的电源，避开现场
5、电源干扰，保证测量精度。我公司二次压降测试仪具有下列功能1）可以实现三相三线，三相四线、单相全自动测量；2）运用工程塑料机箱，结识耐用，有效保障测试人员及系统平安；3）仪器具有量程自动切换功能，保证测试精度；4）采纳电子式原理线路结合DSP技术是使测试稳定性好，抗干扰实力强；5）测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。6）采纳大屏幕汉字液晶显示，全部操作均由汉字菜单提示：数据具备掉电存贮及阅读功能，能与计算机联机传送数据。7）采纳大容量7.2VIIAh锂电池供电，对测试回路不产生任何影响，避开系统出现爱护的状况。同时在现场无供电电源的状况下运用。8）自动叨换量程：测量过程中
6、可以依据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。9）作时间可以长达24小时（最长），可在充电状态下测量。10）附有灵巧充电器，便利测量，在电池电量不足的状况下可以外接充电器测量。11）仪器体积小，重量轻。12）极宽敞的二次工作电流/电压范围。在50m的工作电流下，能辨别ImQ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷：在5V的工作电压下，能辨别SOOlmS的电导和电纳。13）能存储480组测量数据，断电后能保持十年。14）中文界面大屏幕显示，带有RS232通讯接口。二、主要技术指标1、环境条件温度：-5。C40。C相对湿度:95%（25。C）
7、海拔高度：2500n外界干扰：无特强振动、无特强电磁场2、二次压降测试时仪能主要技术指标599D测量范围:比差：0.001%19.99%角差：0.012）分辨率：比差：0.001%角差：0.013）仪器基本误差X=（l%X+l%Y2）;AY=（1%XX+1%XY2个字）。2个字一一仪器的量化误差4）电压表头精确度：0.5%5）工作范围电压:（5012O）V6）仪器指示动作值（提示错误）误差：比差大于20%或角差大于600。电压：电压2.OV。三、面板说明充电接口充电中充电结束电量不足操作按键RS232通讯口PT侧电压输入仪表侧电压输入液晶显示器电源开关四、测试过程中须要留意事项1、为r保证工作
8、人员在现场试验中的人身平安和电力系统发、供、配电气设备的平安运行，必需严格执行DU091991电业平安工作规程。2、电气设备分为高压和低压两种高压：设备对地电压在25Oy以上者；低压：设备对地电压在250V及以下者;3、工作人员与带电高压设备的平安距离表1高压设备带电时的平安距离电压等级(kV)平安距离(m)10及以下0.7020351.00441.20601101.501542.002203.003304.305005.004、测试前的打算1)接入压降校验仪的导线是四芯屏蔽电缆线，接入电路前应用500V兆欧表检查电缆各芯之间、芯与屏蔽层之间的绝缘是否良好，以免造成短路故障。2)假如在三相三线
9、计量方式时测量，则电缆线只需三芯通电，那么空余的一芯线的接线头切不行短路。3)测试工作进行前，应对压降校验仪及临时电缆线进行自校以测出它们所带来的测量误差。该误差可保存于压降校验仪内，校验仪将在每次测试结果中Fl动扣除这部分误差以消退对测量的影响。5、主界面介绍DPT压降：该功能菜单中可以进行三相三线，三相四线，单相压降测试。2）压降自校：该功能菜单中可以对放线车和各种现场干扰进行自校,消退或减小这些干扰。3）升级接口：程序升级接口，不对用户开放。4）数据中心：可以阅读数据，删除数据I）5）出厂时间：出厂时间6）厂家设置：该设置不对用户开放，主要由厂家设置一些初试出厂数据。五、二次压降测试说明
10、二次压降测试全过程介绍（下面介绍以三相四线PT侧测试为例，三相三线与之类似）1、首先进行压降自校现场运行时，常有大电流，高电压的存在，加之由于现在PT侧和仪在侧的距离很远，所以要用放线车，放线车本号也会带来肯定的误差，所以要进行自校。自校按下图接线（PT侧测试）PTIo希rn1）开机按随意犍进入主菜单，选择压降自校（选择方法：上下键可以移动光标，确定犍选择，取消键退出。）。2）选择三相四线自校。3）仪器中的数据是上次或出厂时保存的压降自校值，按确定仪器就起先进行自校。0测试结束后，假如须要保存数据，按数字键“1”重新测量，按数字犍“2”存储。5）关机拆线。2、进行压降测试压降测试按卜图接线（P
11、T恻测试）PM：.VE*rEZV1)开机按“确定”键入主菜单，选择压降测试菜单，进入后选择测试方式(有PT侧和表计侧，选择方法是光标移动到要选择的内容，按确定键后在下拉列表中按上下键移动光标，确定键选择)，Fl校状态(带自校和不带自校)选择将确定仪器是否减去自校时测试的现场误差值。输入各相参数。2)光标移动到“确定”上，按“确定”键进入压降测试选择菜单，选三相四线自动测试，进入三相四线测试选择菜单，选择三相臼动测试。3)如需重测，按数字键“1”即可4)如需存储按数字键“2”即可5)关机，拆线。6)各项参数简介一f(%)比差一6(，)角差-AUR)压降相对值：u(%)=+(0.0291犷1(K)
12、-(%)电能计量的合成误差：对于三相三线Jfj+心匚还+f，电_(%)1.2119.1I3.46468.76).对于三相四线y=(A+-)-29(a+l,+t)fg(%)7)测试结束一f闾比差一6()角差一Au(%)压降相对值：u(%)=yjf2+(0.029Irf)2I(X)一Y(蛤电能计量的合成误差：对于三相三线J4J*+Z7逛+(/5(%1.2119.1V3.46468.76J.对于三相四线r=u+A+)-0.02910+“+不必夕(%)3、表计侧压降自校图4、表计侧压降测量接线图PTrf11六、检定方法PT二次压降检定接线图检定时可以运用互感器整检台，选择电压互感器测量回路即可。留意请
13、选择“不带自校”,自校是消退放线车带来误差的选项,假如选择了带自校,可能数据会不正确。七、常见问题处理1、开机后没有显示处理方法：电池没有电？请先外接充电器，假如仍旧不能工作，请立即停止运用，联系厂家,请勿Fl行打开仪器，否则可能不能享受包修服务。2、测试过程中，出现数据不稳定请检查接线是否正确，接线是否接触良好，同时四周是否有特殊大的干扰。3、电压互感器二次回路压降的测试，一般均在实际负荷运行状况下现场带电进行，为此必需严格执行电业平安规程（电力线路部分）有关内容。4、电压互感器二次回路严禁两点接地，以防电压互感器二次侧短路而损坏设备。5、运用前应先用绝缘电阻表（或万用表）检查专用测量导线各芯之间的绝缘是否良好，线是否良好接通，各接线头与导线接触是否坚固完好：6、仪器不要被雨淋湿，不要受重压。八、装箱清单1、主机1台2、仪器运用说明书1份3、充电器1个4、钳表1只5、RS232连接线1根6、测试线1套7、200米放线车1套8、合格证/保修卡1份
