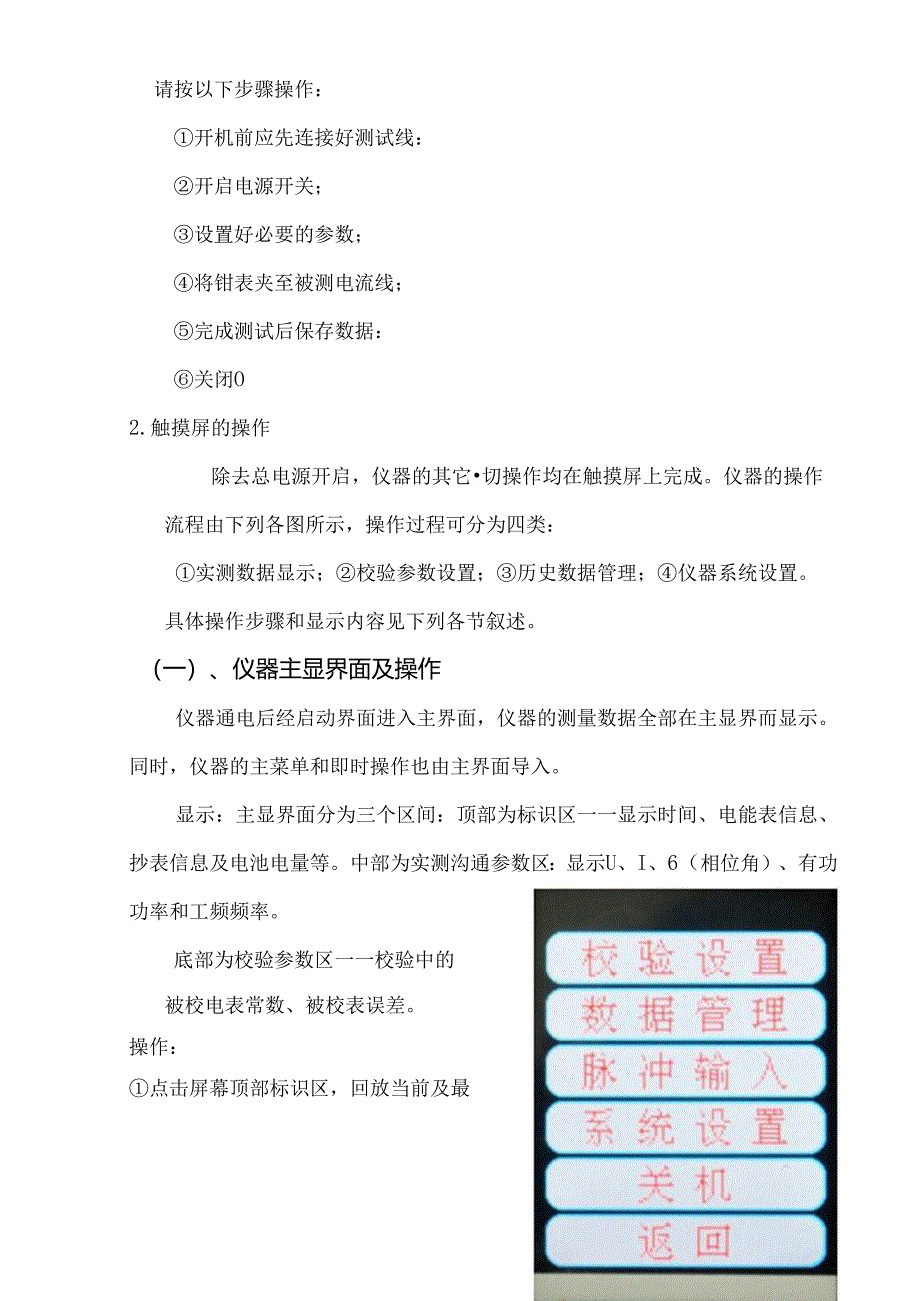

1、请按以下步骤操作：开机前应先连接好测试线：开启电源开关；设置好必要的参数；将钳表夹至被测电流线；完成测试后保存数据：关闭O2.触摸屏的操作除去总电源开启，仪器的其它切操作均在触摸屏上完成。仪器的操作流程由下列各图所示，操作过程可分为四类：实测数据显示；校验参数设置；历史数据管理；仪器系统设置。具体操作步骤和显示内容见下列各节叙述。（一）、仪器主显界面及操作仪器通电后经启动界面进入主界面，仪器的测量数据全部在主显界而显示。同时，仪器的主菜单和即时操作也由主界面导入。显示：主显界面分为三个区间：顶部为标识区一一显示时间、电能表信息、抄表信息及电池电量等。中部为实测沟通参数区：显示U、I、6（相位角
2、）、有功功率和工频频率。底部为校验参数区一一校验中的被校电表常数、被校表误差。操作：点击屏幕顶部标识区，回放当前及最近校验的误差：点击屏幕中部，电流取反；点击屏幕底部,进入主菜单。说明：在现场运用时，由于被测电流线的安装位置和电流实际走向限制,会使钳表的操作和显示不甚便利。为此仪器上设有电流取反功能，即当电流走向与钳表的电流标记方向相反时，可点击睇幕中部使电流在仪器内部取反，而不须要将钳表位置反向。文本框当钳表夹持电流线进行测量或校验时，仪器会自动记录测量/校验数据，这些记录可以在钳表从电流线上取卜.后自动回放。点击屏幕顶部可自动Pl放刚才测量的数据。这就使得操作者不必在测量校验的过程中操作钳

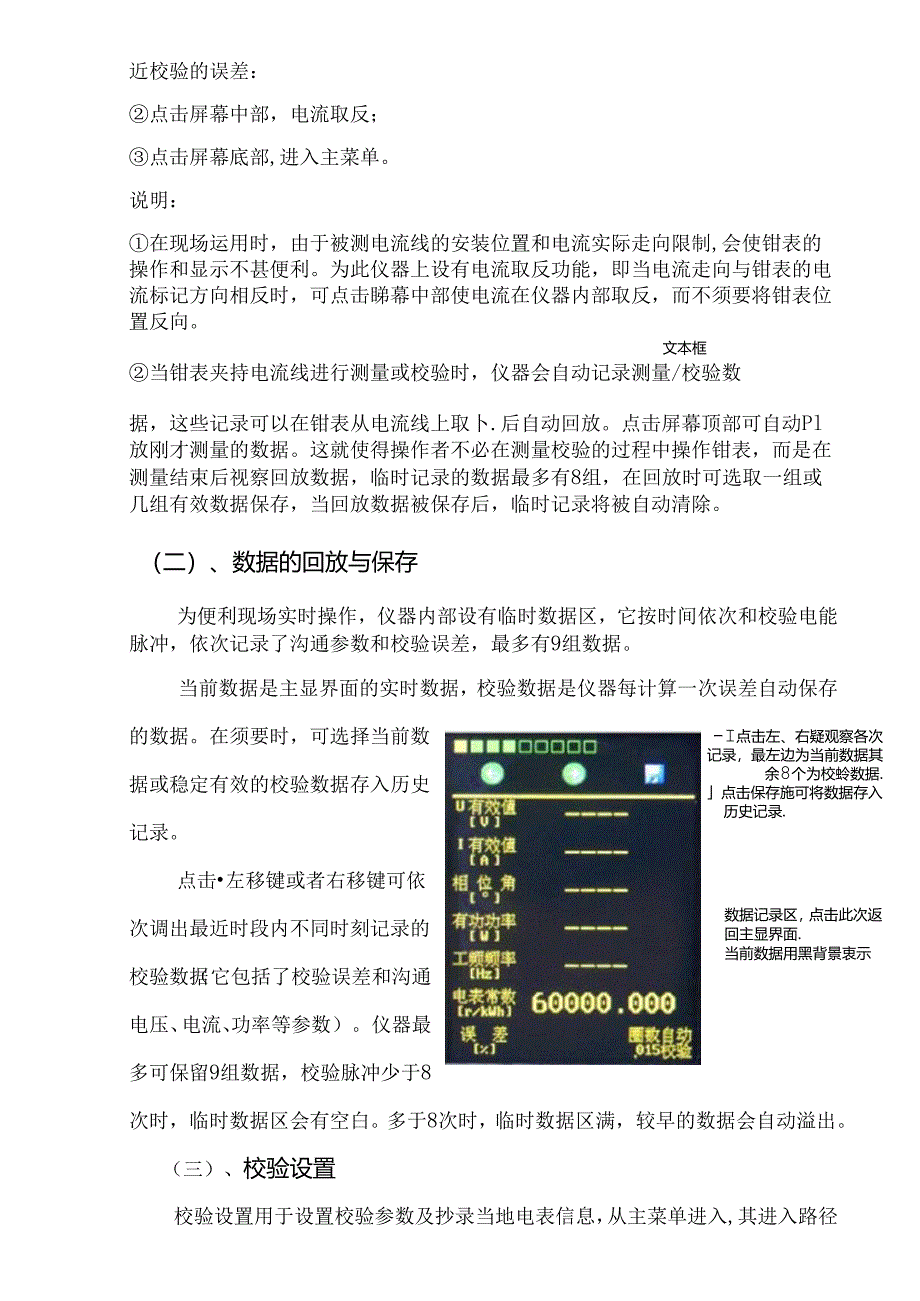

3、表，而是在测量结束后视察回放数据，临时记录的数据最多有8组，在回放时可选取一组或几组有效数据保存，当回放数据被保存后，临时记录将被自动清除。（二）、数据的回放与保存为便利现场实时操作，仪器内部设有临时数据区，它按时间依次和校验电能脉冲，依次记录了沟通参数和校验误差，最多有9组数据。-I点击左、右疑观察各次记录，最左边为当前数据其余8个为校蛉数据.点击保存施可将数据存入历史记录.数据记录区，点击此次返回主显界面.当前数据用黑背景衷示当前数据是主显界面的实时数据，校验数据是仪器每计算一次误差自动保存的数据。在须要时，可选择当前数据或稳定有效的校验数据存入历史记录。点击左移键或者右移键可依次调出最近

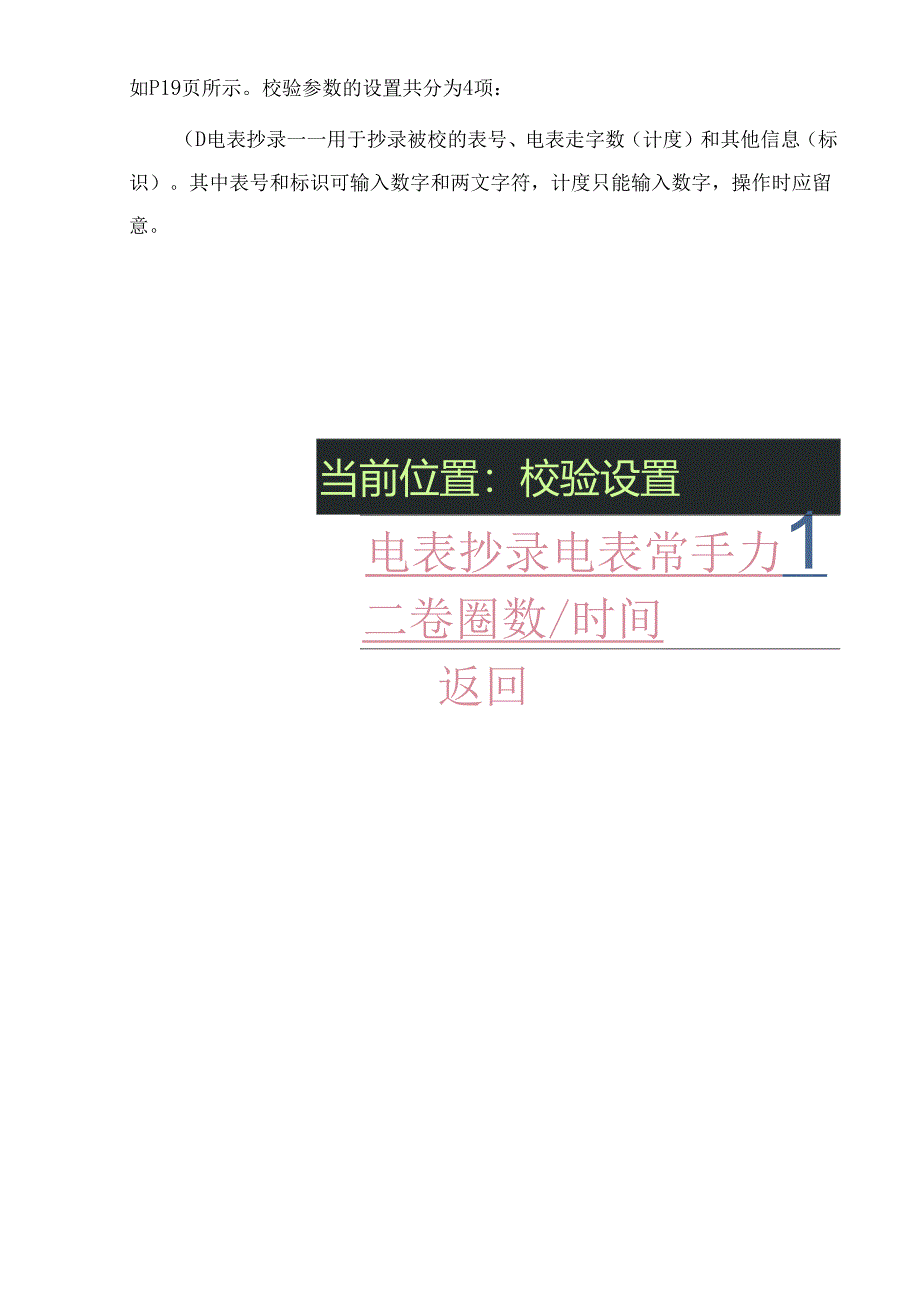

4、时段内不同时刻记录的校验数据（它包括了校验误差和沟通电压、电流、功率等参数）。仪器最多可保留9组数据，校验脉冲少于8次时，临时数据区会有空白。多于8次时，临时数据区满，较早的数据会自动溢出。（三）、校验设置校验设置用于设置校验参数及抄录当地电表信息，从主菜单进入,其进入路径如P19页所示。校验参数的设置共分为4项：（D电表抄录一一用于抄录被校的表号、电表走字数（计度）和其他信息（标识）。其中表号和标识可输入数字和两文字符，计度只能输入数字，操作时应留意。当前位置：校验设置电表抄录电表常手力1二卷圈数/时间返回校验设汽菜单（2）电表常数一一用于设置被校表的电表常数，有两种单位的常数均可设置：i1
5、1kWh（每千瓦时的脉冲数，这是常用的电表常数），kWh/imp（每个脉冲对应的电能当量，某些进口电能表以此单位表达电表常数）。这两种常数可按C或远键来选择。手幼/自幼一校验功能切换，自动校验时，所设圈数由仪器自动递减计数：手动校验时，由人工计数，若设定圈数为10,则操作者每数过10圈按动次手动开关。（4）圈数/时间一一用于设置校验计数（转数）或时间，即被校表转儿圈进行次校验或者被校表脉冲指示灯闪儿次进行次校验。也可以设定时间限定值，进行校验。如：设定5秒时间，当经过5秒钟后产生次校验误差。文件整理历史记录-三i-时数据、删除无用数据或整理内存空间。进入数据管理的路径由P24页图所示。数据管理
