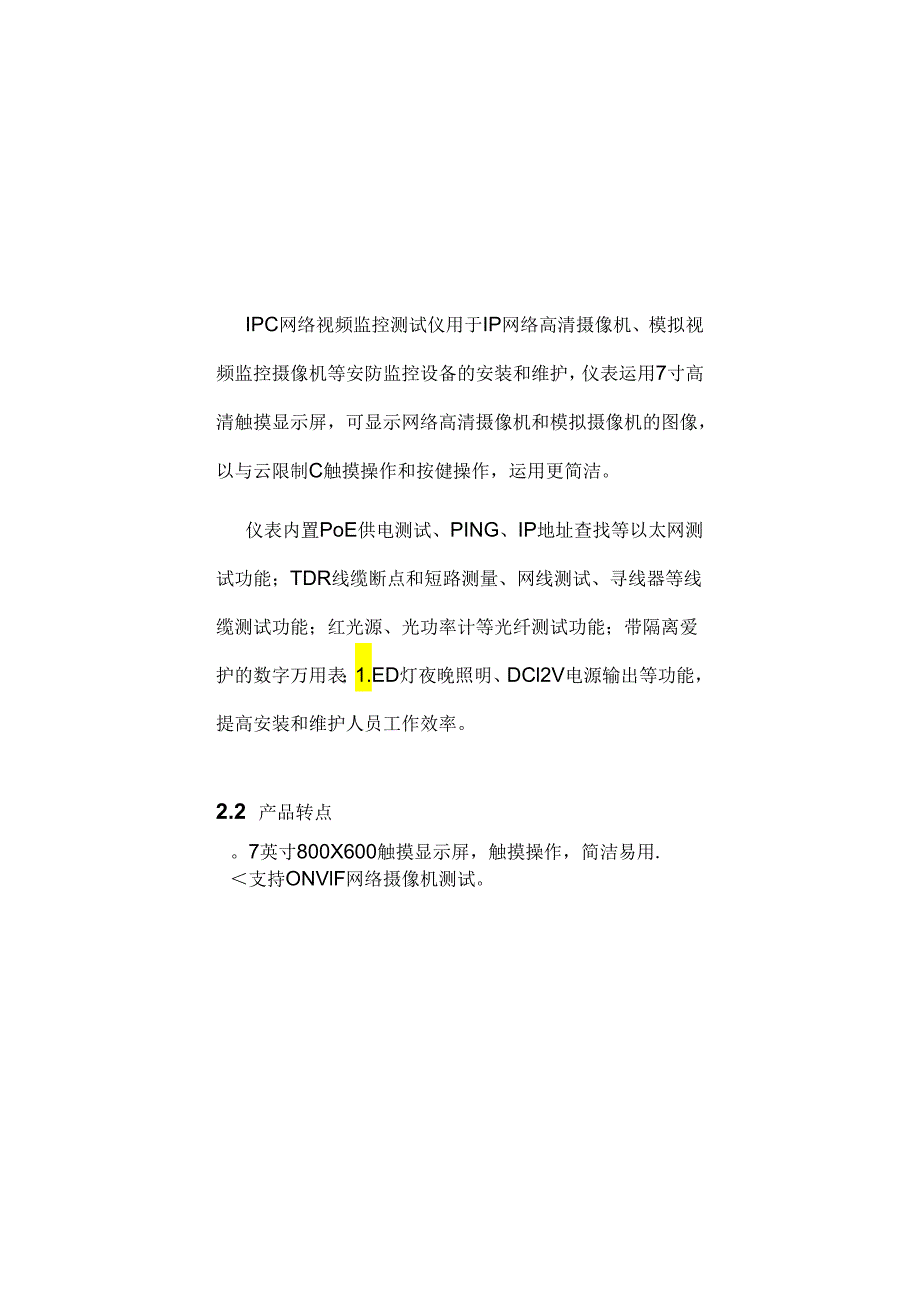

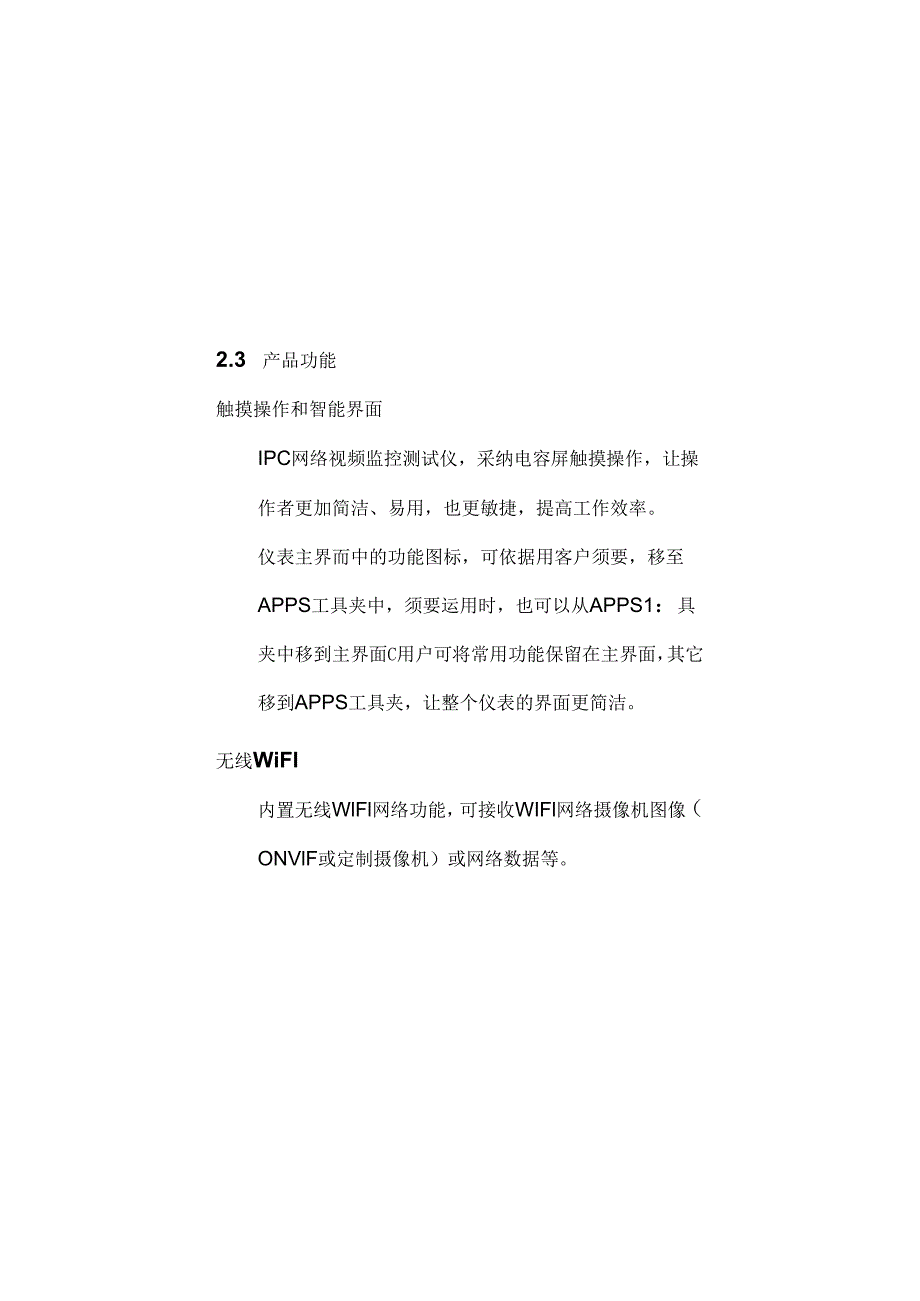

1、IPC网络视频监控测试仪用于IP网络高清摄像机、模拟视频监控摄像机等安防监控设备的安装和维护，仪表运用7寸高清触摸显示屏，可显示网络高清摄像机和模拟摄像机的图像，以与云限制C触摸操作和按健操作，运用更简洁。仪表内置PoE供电测试、PING、IP地址查找等以太网测试功能；TDR线缆断点和短路测量、网线测试、寻线器等线缆测试功能；红光源、光功率计等光纤测试功能；带隔离爱护的数字万用表；1.ED灯夜晚照明、DCl2V电源输出等功能，提高安装和维护人员工作效率。2.2 产品转点。7英寸800X600触摸显示屏，触摸操作，简洁易用.支持ONVlF网络摄像机测试。2.3 产品功能触摸操作和智能界面IPC网

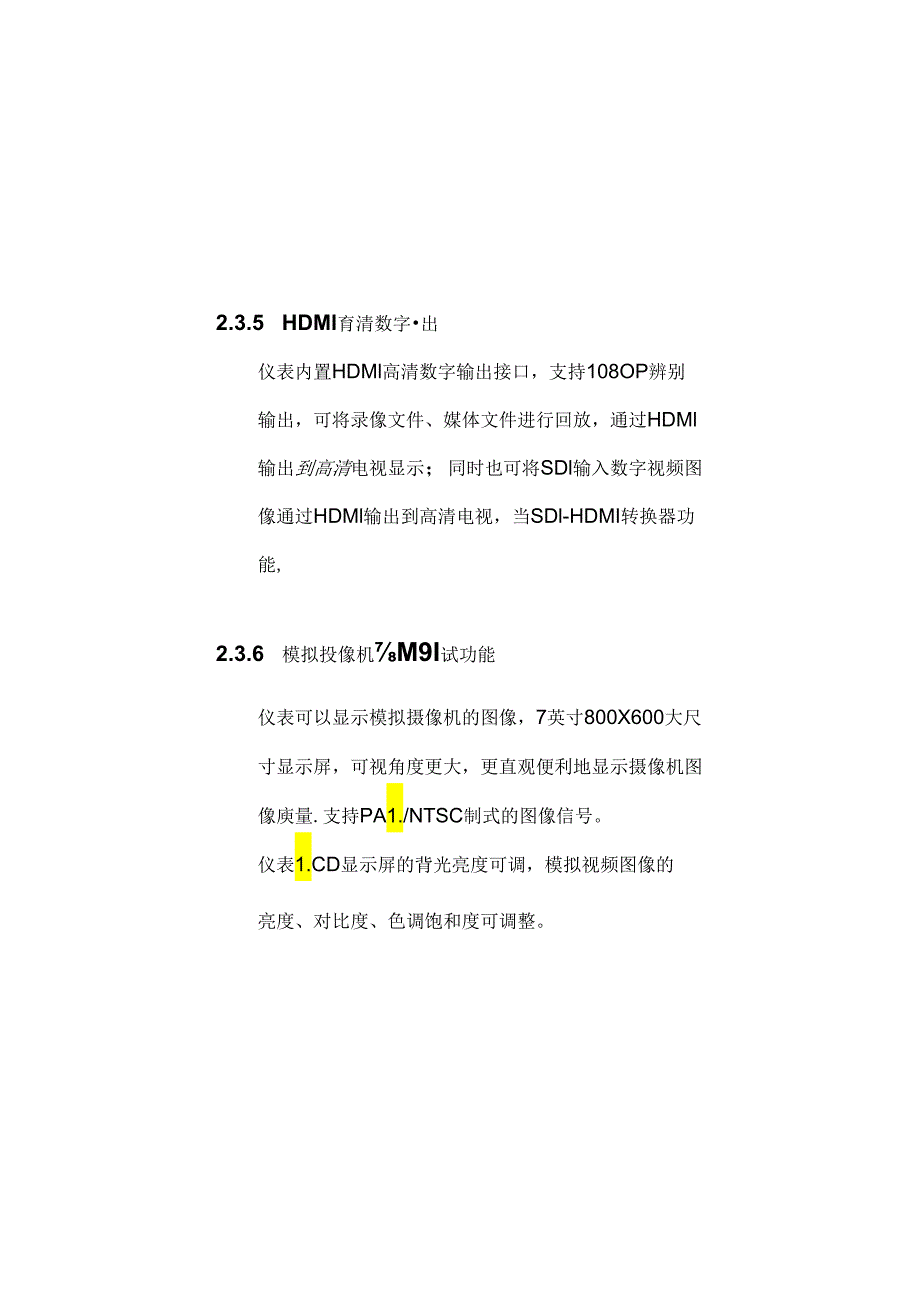

2、络视频监控测试仪，采纳电容屏触摸操作，让操作者更加简洁、易用，也更敏捷，提高工作效率。仪表主界而中的功能图标，可依据用客户须要，移至APPS工具夹中，须要运用时，也可以从APPS1：具夹中移到主界面C用户可将常用功能保留在主界面，其它移到APPS工具夹，让整个仪表的界面更简洁。无线WiFl内置无线WlFl网络功能，可接收WIFl网络摄像机图像（ONVlF或定制摄像机）或网络数据等。2.3.5 HDMl育清数字出仪表内置HDMl高清数字输出接口，支持108OP辨别输出，可将录像文件、媒体文件进行回放，通过HDMl输出到高清电视显示；同时也可将SDl输入数字视频图像通过HDMl输出到高清电视，当S
3、Dl-HDMI转换器功能,2.3.6 模拟投像机M9I试功能仪表可以显示模拟摄像机的图像，7英寸800X600大尺寸显示屏，可视角度更大，更直观便利地显示摄像机图像庾量.支持PA1./NTSC制式的图像信号。仪表1.CD显示屏的背光亮度可调，模拟视频图像的亮度、对比度、色调饱和度可调整。4云台限制数据捕获分析功能仪表可通过RS485RS232接口捕获多功能键盘或DVR等限制设置发过来的限制协议代码，检验监控中心机房发送过来的PTZ限制吩咐数据是否能正常收到，验证RS485/RS232数据传输。屏幕显示16进制代码，如PE1.CO-P:AO00（地址）xxxxxxxxAFxxPE1.CO-D:F
4、F01（地址）xxxxxxxxxx5留住展示放大功IB视频图像放大，用户可将视频画面放大1-4倍观看局部细微环节。本仪表支持模拟摄像机、ONVlF网络摄像机、以与大华、海康、ACTi、三星、天地伟业、富尼、富视捷等指定型号网络摄像机的图像放大功能。6视热却B测试仪在进行视频测试与云台调试的同时，不须要要连接的线缆，节约施工时间。快速查找出须要连接的线缆，节约施工时间。2.3.20 DHCP态地址安排仪表内置DHCP服务器，可为IP摄像机或网络设备动态安排地址，同时可杳询显示已安排出去的IP地址。2.3.21 动态地址获得仪表可获得DHCP安排过来的IP地址，作为本机器的IP地址，从而不须要手动
5、设置仪表的IP地址。2.3.22 多网段IP霰像机制试仪表可设定多网段静态IP支址，可同时测试不同网段的IP摄像机。2.3.23 网络带宽潴试仪表发送信号，使与仪表连接的以太网交换机端口按肯定的频率闪耀，这样工程施工人员在交换机端口处便能通过肉眼快速直找到对应的网线，大大加快了工程施工进度，防止错插、错拔网线等人为中断网络通信现象，相对于其他的寻线设备更快，更准。2.3.27 PoEgMB测盘PoE交换机给IP摄像机、无线AP等设备供电的电压，以便检杳供电是否正常，仪表显示屏可直观显示以太网线缆供电是哪几根线，每根供电线所供应的电压大小与连接失败的线路序号。2.3.28 克精度数字万用表北*定
6、制功能）CCTVTeSterPRO内置了性能稳定、高牢匏性的33/4位（6600计数）数字万用表，读数清楚，可用于iBHBHi3可更换MiCrOSDk槽，默认出厂配置为4G,最2大扩容至16G.3网线连接线序测试接口，寻线测试接口。33音频输出端口，耳机接口。43音频输入端口。53PSE以太网供电输入测试接口。63以太网供电输出/网络测试接口。PoE供电输出7接口。3USB5V2A榆出接口，仅用于充电宝功能，不8传输数据。3DC12V2A充电接口。9412V最大2A直流应急电源输出,用于临时直流测O试供电。三、操作说明3.1电池安装与充电说明本仪器内置可充电聚合物锂电池，为保证运输平安,运输时
7、必需断开电池舱内的电池连接线！机厂时电池连接线已断开）运用前，请连接好电池舱中哂连接线，接上电池连接线，长按键可开/关机.开机。用户正常运用时不再须要断开电池连接线，长按键可开/机。!VIDEOOUT连接到监视器的视频输入端或视频光端机的输入端，测试仪显示摄像机的图像，同时将图像送往监视器或视频光端机等。B将快球或摄像机PTZ云台的RS485限制线缆，连接到视频监控测试仪CCTVTCSterPrO的RS485端口，留意连接线缆的正负极，正对正，负对负连接。本测试仪支持RS232通信限制，将PTZ云台的RS232线缆接至仪表的RS232端口，通过RS232通信总线限制PTZ云台动作。3.3功能菜
8、单操作长按黑开关键2秒,仪表启动，井进入主功能界面。工作中，（黑按键2秒，仪表提示是否关机，点“确定”仪器关61.。像放大状态，重新按一次退出放大状态。两手指在图像显示区域做向外滑动放大动作，图像放大;两手指向内做缩小滑动动作，图像缩小。图像放大时，手指轻触显示屏向左、右、上、F移动，图像做相应的移动，操作者可以清楚看到放大后的每个角落。图像放大状态时，假如不用触摸糕i;也可按键图像放大；按图像缩小；按上下左右方向键，移动图像。录像文件,也可以在主菜单的“视频播放器”中播放。(8)视以信号潴量轻触视频监控测上二面上面的仪器测盘模拟视频信号的峰峰值、同步电平、突发电平。本仪器采纳硬件高频采样和处
9、理技术，快速精确测侬视频信号电平。当仪表接收到视频图像信号时，将自动测成视频信号的峰峰值电平、同步电平和突发电平(也称为色度电平)，测量结果显示于屏林的左下角。108OP的图像。用手指轻触主界面的进入ONVIF工具功能界式。面，图标ON*高清模点击ONVlF图标，进入ONVlF工具界面。仪表自动扫描表中列出摄J.不同网段内的4RCZGfd4*4t%设备列SJ9不须要该掇像用户名和密不视演海：点击“视频流”，可进行网络摄像机的解码辨别率设置，设置后，点击“应用”保存。Q*.T2J06XXeaiuia，OH影像设置：点击“影像设置”，可对视频影像的亮度、回放：点击右下侧的“回放”图标，显示录像文件
10、J击该文件进行播放。轻触右上方的关闭并返回上层菜单。可以垂拍照、录像、相片阅读、录像回放、存储设置等功能，功能的操作一样，请参考ONvIF工具的“视频菜单”操作。3.3.5IPi蜓扫描将被测试网线接入仪表1展口”触屏点击进入IP地址扫描功能。然后触屏设置本仪表的起始IP地址和结束IP地址，仪表的IP地址网段与被扫描网络设备可以为同一网段，也可以为不同的网段.设置好之后手指引击“起先”按键进行IP地址扫描，可快速查找与仪表连接的IP摄像机或其他设备的IP地址。还可以在扫描端口号处输入IP地址，设置好之后手指引击“起先”按键进行IP地址扫描，可以杳看所测试的设备支持的端口号为多少，有几个端口可支持
