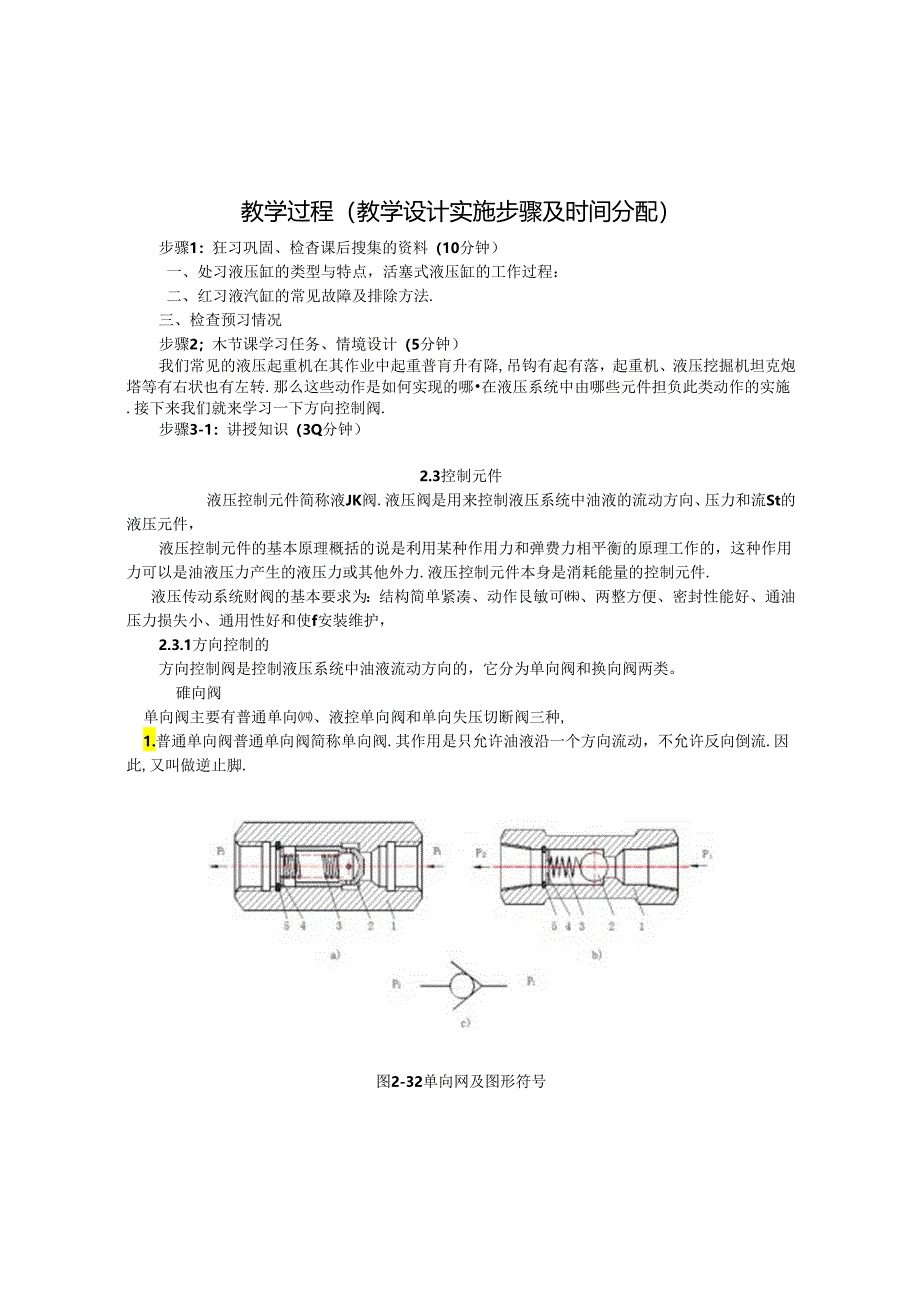

1、教学过程（教学设计实施步骤及时间分配）步骤1：狂习巩固、检杳课后搜集的资料（10分钟）一、处习液压缸的类型与特点，活塞式液压缸的工作过程：二、红习液汽缸的常见故障及排除方法.三、检查预习情况步骤2；木节课学习任务、情境设计（5分钟）我们常见的液压起重机在其作业中起重普肓升有降,吊钩有起有落，起重机、液压挖掘机坦克炮塔等有右状也有左转.那么这些动作是如何实现的哪在液压系统中由哪些元件担负此类动作的实施.接下来我们就来学习一下方向控制阀.步骤3-1：讲授知识（3Q分钟）2.3控制元件液压控制元件简称液JK阀.液压阀是用来控制液压系统中油液的流动方向、压力和流St的液压元件，液压控制元件的基本原理概
2、括的说是利用某种作用力和弹费力相平衡的原理工作的，这种作用力可以是油液压力产生的液压力或其他外力.液压控制元件本身是消耗能量的控制元件.液压传动系统财阀的基本要求为：结构简单紧凑、动作艮敏可、两整方便、密封性能好、通油压力损失小、通用性好和使f安装维护，2.3.1方向控制的方向控制阀是控制液压系统中油液流动方向的，它分为单向阀和换向阀两类。碓向阀单向阀主要有普通单向、液控单向阀和单向失压切断阀三种,1.普通单向阀普通单向阀简称单向阀.其作用是只允许油液沿一个方向流动，不允许反向倒流.因此,又叫做逆止脚.图2-32单向网及图形符号a）锥阀芯b）球阀芯C）图形符号1一阀体2周芯3一弹簧，1、5一挡

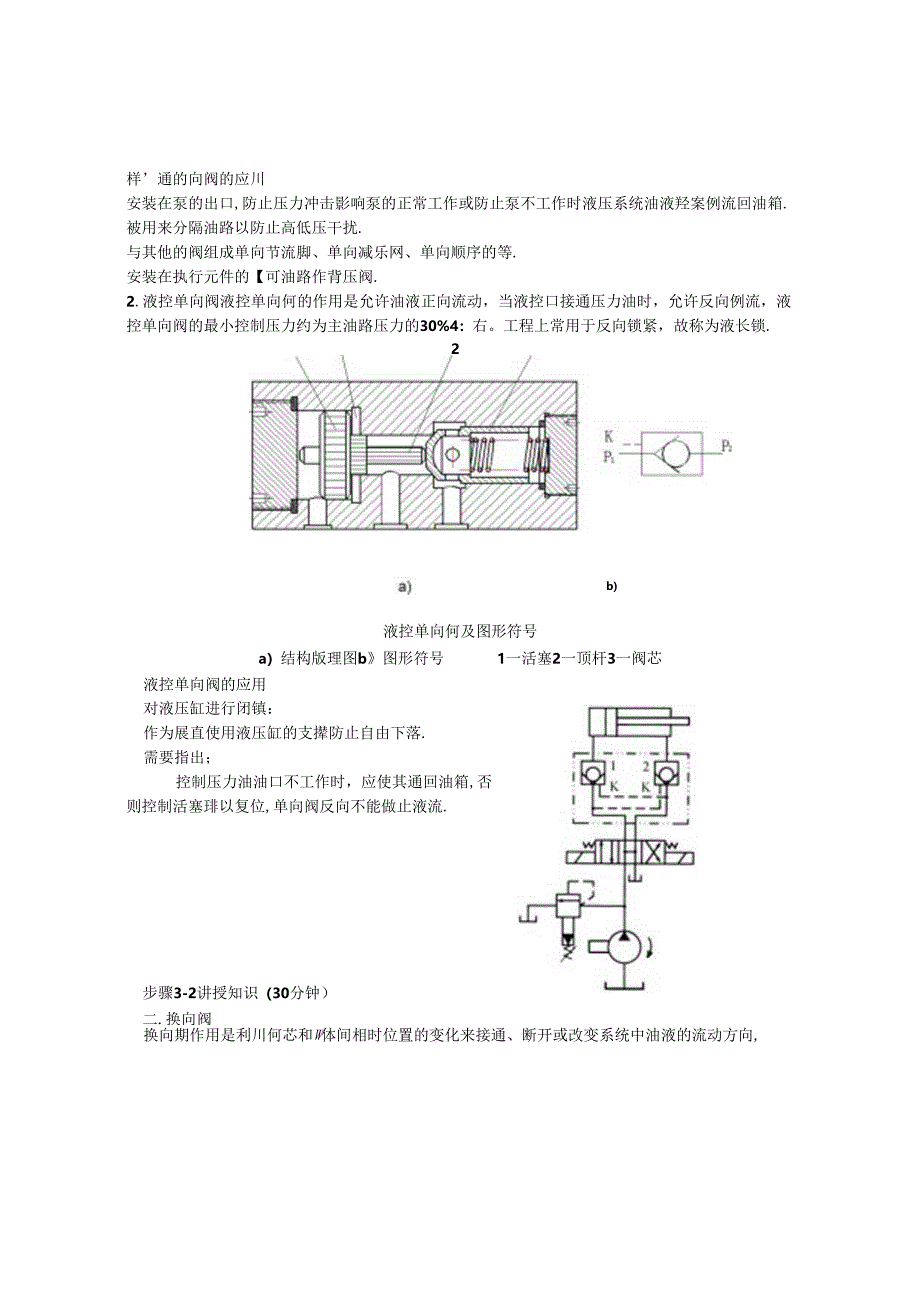

3、假样通的向阀的应川安装在泵的出口,防止压力冲击影响泵的正常工作或防止泵不工作时液压系统油液羟案例流回油箱.被用来分隔油路以防止高低压干扰.与其他的阀组成单向节流脚、单向减乐网、单向顺序的等.安装在执行元件的【可油路作背压阀.2.液控单向阀液控单向何的作用是允许油液正向流动，当液控口接通压力油时，允许反向例流，液控单向阀的最小控制压力约为主油路压力的30%4：右。工程上常用于反向锁紧，故称为液长锁.2步骤3-2讲授知识（30分钟）二.换向阀b)液控单向何及图形符号a）结构版理图b图形符号1一活塞2一顶杆3一阀芯液控单向阀的应用对液压缸进行闭镇：作为展直使用液压缸的支撵防止自由下落.需要指出；控制
4、压力油油口不工作时，应使其通回油箱,否则控制活塞琲以复位,单向阀反向不能做止液流.换向期作用是利川何芯和W体间相时位置的变化来接通、断开或改变系统中油液的流动方向,分类型式按阀芯结构滑阀式换向阀、转阀式换向阀按通路数二通、三通、四通、五通按工作位数二位、三位、四位按控制方式手动、机动、电磁、液动、电液动K分类2、换向脚的工作原理3 .滑阀式换向阀的主体结构形式换向何的主体结构是指同芯和阀体的结构，常见滑阀式换向阀主体部分的结构形式如表2-7所示。阀体上有多个通口，各油口之间的通、断取决于阀芯的不同工作位置，阀芯在外力作用下移动可以停留在不同的工作位电上.4 .换向何的快纵方式及图形符号常见的滑
5、网式换向阀操板方式如表2-8所示。换向阀的图形符号表示了下列特征：“位”即阀芯相对于阀体的位置数，图形符号用方框表示位，几个方框表示几位；“通”即阀芯在每个位置上各油口的连通形式.图形符号用出城或带南头的电城表示通、丁字头表示断：操纵方式有手动、机动、电磁、液动、电液动等，它们的图形符号画在方框网ifii,弹簧符号也画在方框的仰面表示便位形式。液压系统换向回的图形符号必须画在“常态”即舛,复位或电思铁断电状态表2-7滑阀式换向网主体部分的结构形式隹称结构原理图图形符号使用场合二位二时阀IwymxfmII控制液流断或谕.二位三通阀控制液流方向（从一个方向交换成另一个方向）二位四通的不能使执行元件
6、在任一位上停止运动执行元件正反向这三位四通阀%.”2W”勿T7J二位能使执行元件在任一位置上停止运动动时回油方式相同三位71刑限AAlJ能使执行元件在动时回油任一位置上停止运动方式不同不能使执行元件在任一位置上停止运动执行元件正反向运表2-9三位四通换向阀的中位机能型式符号中位油口状况、特点及应用OSP、A、B、T四口全封闭，液压泵不却荷，液压缸闭锁，可用于多个换向网的并联工作P型IllHXP、A、B口相通,T口封闭,泵与缸两腔相通,可组成差动回路Y型IUXXPO封闭，A、B、T三口相通，活塞浮动，在外力作用下可移动,泵不卸荷M型mn；P、T口相通.A、B口均封闭,活塞闭锁不动，泵卸荷,也可用
7、于多个V型换向阀串联工作H型-X四口全串通.活塞处于浮动状态,在外力作用下可移动.兼卸荷XRI1.HX四口处于半开启状态,泵蚤本上卸荷,但仍保持一定压力K型P、A、T口相通B口封闭,活塞处于闭锁状态，泵卸荷EIU:XP与A口相通，B和T口音封闭,活塞处于停止位置U型二XP和T口都封闭，A与B口相通,活塞浮动，在外力作用下可移动.泵不卸荷电液动-1.*_l-ir11TXl%叫冲一电磁铁先导控制.液压驱动.用芯移动速度可分别由两跳的节流阀调节.使奈统执行元件换向平稔5 .换向阀的中位机能三位换向阀阀芯在中间位置时，各油口间的连通方式及对系统产生的性健称为换向网的中位机能,并用英文字母来形象表示.中
8、位机旎不同.换向阀对系统的控制性能影响不同.常用换向阀的各种机能形式、作用及特点见表2T）所示，它友示了换向阀阀芯在中间位置时，各油门间的连通方式，并由此产生对液压系统换向时的压力变化、冲击大小、换向平检性和制动位置精度等方面的影响.6 .换向阀的典里结构换向网的种类很多，下面介绍几种常用的换向阀结构.手动换向两：手动换向的是利用手动杠杆驱动伸芯运动而实现油路摸向的.手动换向隅的结构有弹筏复位式和钢环定位式两种.I）弹簧显位式-：位四通手动换向阀如图2-35fi所示.向右推动手I柄,码芯向左移动至左位，此时P与A相通，B经IiQ芯轴向孔与T相通；向左拉动手柄，何芯向右移至右位，此时PJJB相通
9、，A与T相遇，液流实现换向松开卜讷时，与芯旅弹费力与攵鱼中位（原始位置）,此时P.A、B、T全部封闭,同为。型滑阀机能.2）网球定位式三位四通手动换向阀如图2-35b所示。由于定位机构的作用.松开手柄时阀芯仍保持原:仃的佐置.因此,选择弹黄复位或钢球定位主要根据工作机涔的要求而定，图2-35三位四通F动换向阀及图形符号a弹簧复位式b）钢球定位式O舛簧式图形符号d别球式图形符号机动换向阀：机动换向阀又称为行程换向阀它是利用行程挡佚或凸轮推动陶芯移动来实现油略换向.如图2-36所示,在常态位置时，P11li,B封闭：当行程挡铁5压下机动阀滚轮4时,阀芯下移,使P与B相通，A封闭。图中阀芯上的轴向孔
10、是泄漏孔，应接油箱（图第8页共13贝形符号使用时画HD以保证阀芯发位.b）位三通机动形符号a）结构理图v3z图2-36二换向阀及图b图形符号1-弹簧2一阀芯3阀体4一滚轮5一行程挡铁电磁换向阀：电磴换向他是利用电租铁的吸力推动阀芯移动实现液液的通、断或改变液流方向的阀，电砖换向阀形式很多。D二位二通电磁换向阳如图237所示.它是用阀芯4、弹簧3、闺体5、推杆6和电整秩等组成.常态时电磁铁不通电.P与A相遇（常开型,电磁铁通电时，电联铁推动推杆6克服弹簧3的预紧力，推动何芯4换至左位，P与A不通，a）b图2-37二位二通电业换向阀及图形符号a结构原理图b）图形符号1一卡环2一挡圄3-弹簧4一网芯
11、5-阀体6-推杆7环8-tfi9一衔帙I。一导套Il一插头组件2）三位四通电磴换向如图2-38所示。何芯2两端有两根对中弹,4和两个定位套3,使翎第9页共13贝芯2处在常态中位.此时P、A、B,T全部封闭，故滑阀机能为O型,仅当右掂电磁铁通电吸合时，衔帙9羟推杆6将网芯推至左端,P与A通，B与T通：仅当左地电磁铁通电吸合时，阀芯被推至右端，PB通，A与T通，实现油路换向，a处推杆i适应于,力油时,能：当回油时,K.a)ABK?一挡榴6PTb)偎向.它K2不通压型滑阙机油,Kl通，F5动阀I常常,通电I处于I主油;实现;主愀图210三位四通电液动换向阀及图形符号a）结构原理图b）图形符号1、6一
12、单向何2、7一节流阀3、5电磁帙4一电联内阀芯8一液动阀阀芯电液动换向阀根据控制油的进回油方式不同分为内控内回、内控外回、外控内回和外控外回四种.若进入先导电磁网的控制油来自主闺的P腔,这种控制方式称为内部控制.其优点足结构简通，但因泵的工作压力通常较高,故控制部分能髭大.若进入先导电破税的压力油引自主阀P腔以外的油路，如专用的低压泵或系统的某一部分，这种控制方式称为外部控制，若先第Il货共13页导电磁阀的回油口单独接油箱,这种回油方式称为外部回油.若先导阀的回油口与主陶的TUIllitfi.则称为内部I可油.内网式的优点是无需项设【可油管路,但主网油路的背压制较小,而外回式不受此限制。步骤4
13、：师生活动安排（5分钟）找学生到前面分析换向同的搽纵方式及绘制图形符号.步骤5：教师总结（5分钟）1、单向阀的类型及工作原理；2、换向脚的典里结构及工作原理，步骤6：布置作业（5分钟）巩固性作业：1 .简述单向阀的类型及工作原理。2 .而述滑阀式换向阀的主体结构形式.3 .简述接向阀的操纵方式及图形符号.预习性作业：液压控制元件：了解压力控制阀的种类、结构、工作原理，Pfb板书设计2.3控制元件2.3.1方向控制阀胞向阀1.普通单向何2 .液控单向阀二,换向阀K分类2、换向统的工作原理3 .沿例式换向阀的主体结构形式4 .换向阀的操纵方式及图形符号5 .换向阀的中位机能6 .换向阀的典型结构手动换向阀：机动换向阀：电磁换向阀液动换向网电液动换向拥第13页共13贝
