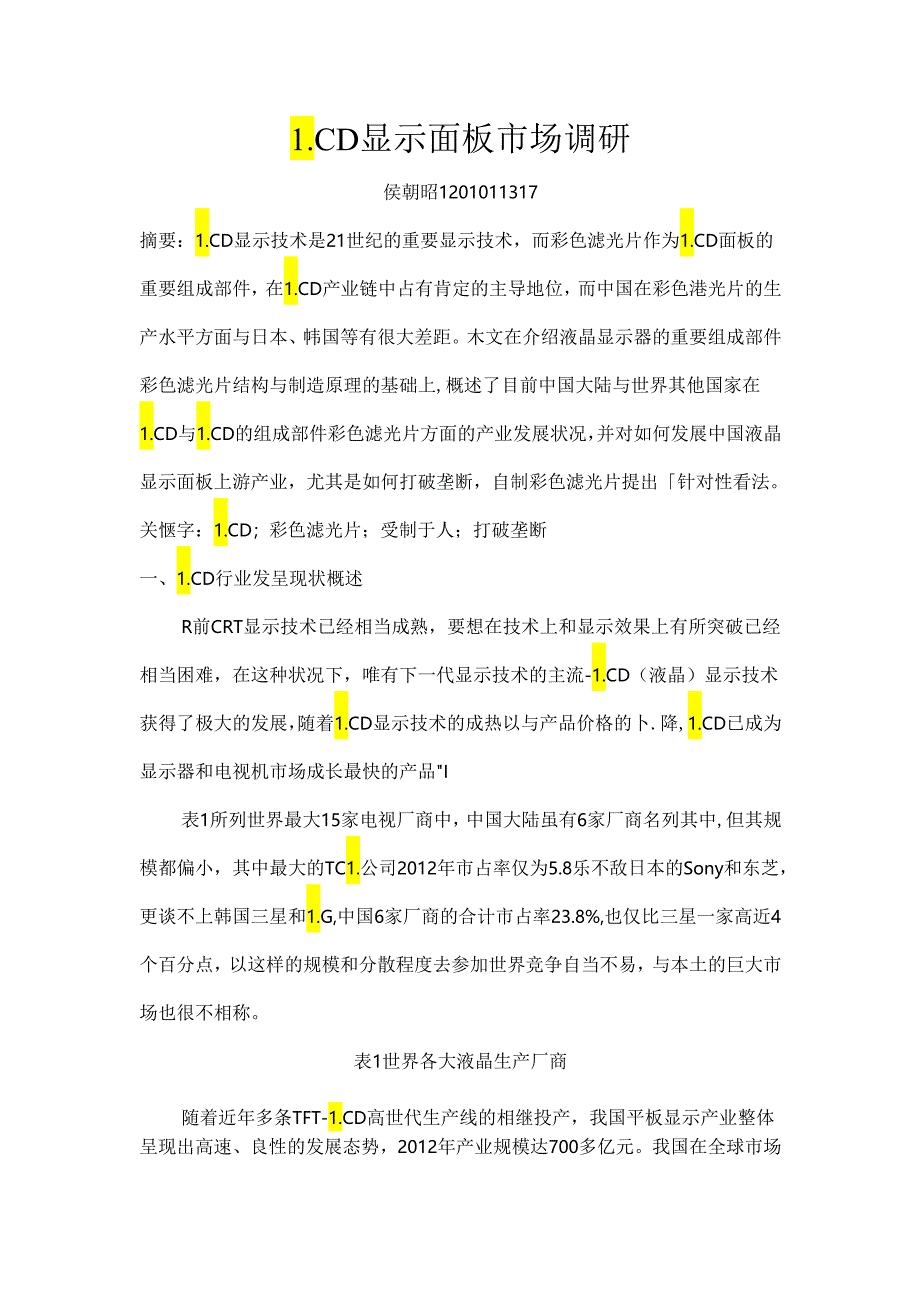

1、1.CD显示面板市场调研侯朝昭1201011317摘要：1.CD显示技术是21世纪的重要显示技术，而彩色滤光片作为1.CD面板的重要组成部件，在1.CD产业链中占有肯定的主导地位，而中国在彩色港光片的生产水平方面与日本、帏国等有很大差距。木文在介绍液晶显示器的重要组成部件彩色滤光片结构与制造原理的基础上,概述了目前中国大陆与世界其他国家在1.CD与1.CD的组成部件彩色滤光片方面的产业发展状况，并对如何发展中国液晶显示面板上游产业，尤其是如何打破垄断，自制彩色滤光片提出针对性看法。关惬字：1.CD；彩色滤光片；受制于人；打破垄断一、1.CD行业发呈现状概述R前CRT显示技术已经相当成熟，要想在
2、技术上和显示效果上有所突破已经相当困难，在这种状况下，唯有下一代显示技术的主流-1.CD（液晶）显示技术获得了极大的发展，随着1.CD显示技术的成热以与产品价格的卜.降,1.CD已成为显示器和电视机市场成长最快的产品I表1所列世界最大15家电视厂商中，中国大陆虽有6家厂商名列其中,但其规模都偏小，其中最大的TC1.公司2012年市占率仅为5.8乐不敌日本的Sony和东芝，更谈不上韩国三星和1.G,中国6家厂商的合计市占率23.8%,也仅比三星一家高近4个百分点，以这样的规模和分散程度去参加世界竞争自当不易，与本土的巨大市场也很不相称。表1世界各大液晶生产厂商随着近年多条TFT-1.CD高世代生

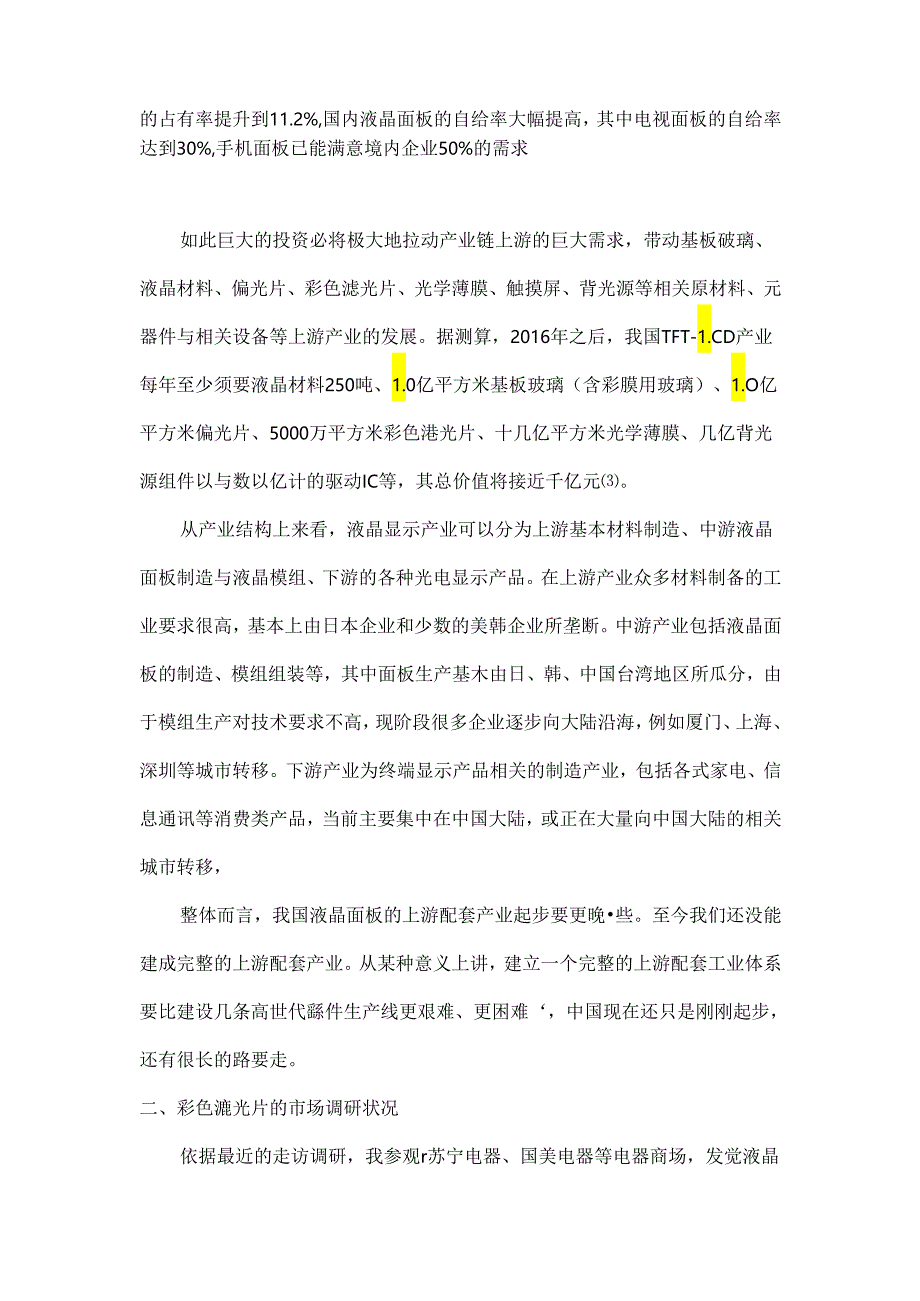

3、产线的相继投产，我国平板显示产业整体呈现出高速、良性的发展态势，2012年产业规模达700多亿元。我国在全球市场的占有率提升到11.2%,国内液晶面板的自给率大幅提高，其中电视面板的自给率达到30%,手机面板已能满意境内企业50%的需求如此巨大的投资必将极大地拉动产业链上游的巨大需求，带动基板破璃、液晶材料、偏光片、彩色滤光片、光学薄膜、触摸屏、背光源等相关原材料、元器件与相关设备等上游产业的发展。据测算，2016年之后，我国TFT-1.CD产业每年至少须要液晶材料250吨、1.0亿平方米基板玻璃（含彩膜用玻璃）、1.O亿平方米偏光片、5000万平方米彩色港光片、十几亿平方米光学薄膜、几亿背光
4、源组件以与数以亿计的驱动IC等，其总价值将接近千亿元。从产业结构上来看，液晶显示产业可以分为上游基本材料制造、中游液晶面板制造与液晶模组、下游的各种光电显示产品。在上游产业众多材料制备的工业要求很高，基本上由日本企业和少数的美韩企业所垄断。中游产业包括液晶面板的制造、模组组装等，其中面板生产基木由日、韩、中国台湾地区所瓜分，由于模组生产对技术要求不高，现阶段很多企业逐步向大陆沿海，例如厦门、上海、深圳等城市转移。下游产业为终端显示产品相关的制造产业，包括各式家电、信息通讯等消费类产品，当前主要集中在中国大陆，或正在大量向中国大陆的相关城市转移，整体而言，我国液晶面板的上游配套产业起步要更晚些。

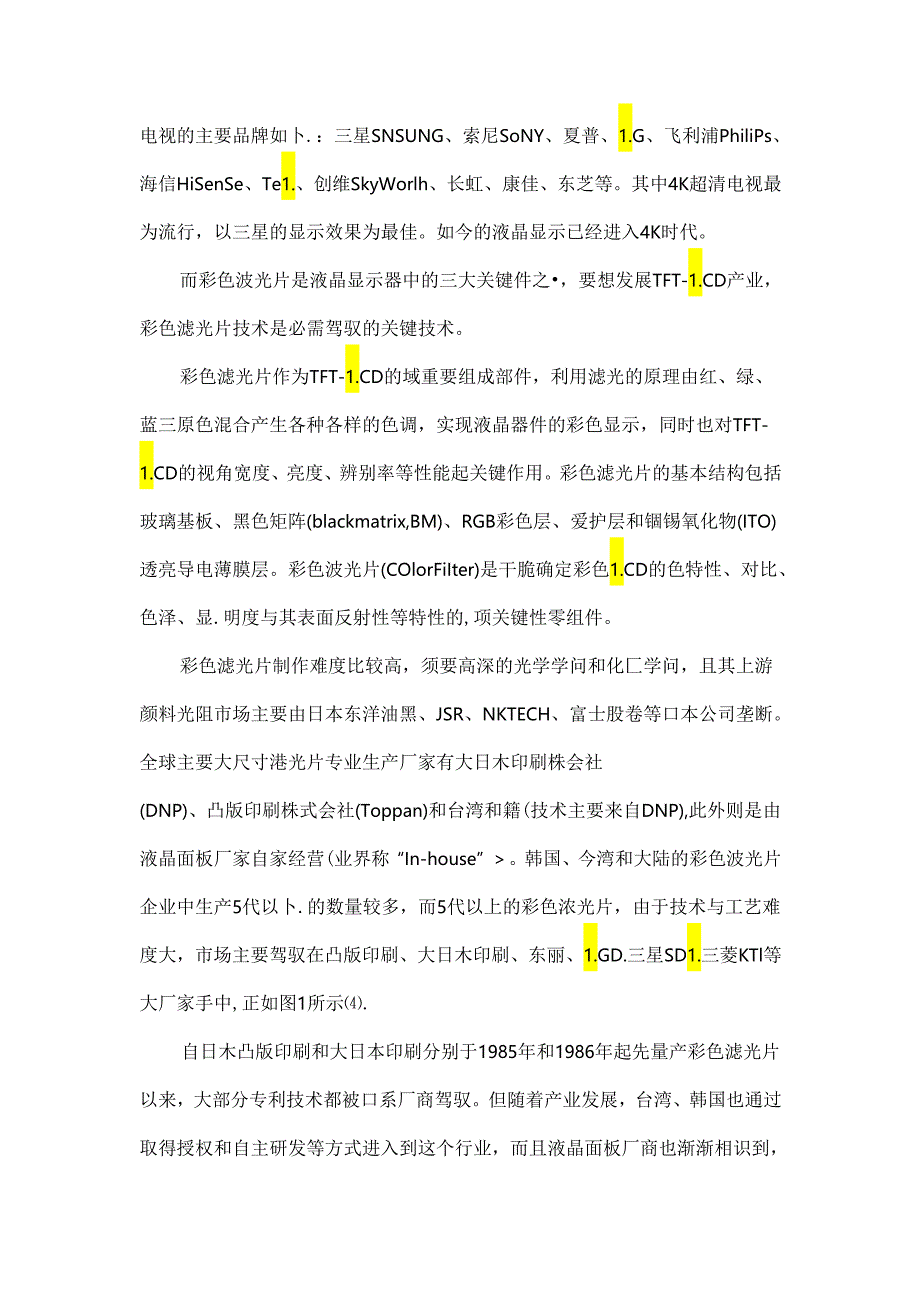

5、至今我们还没能建成完整的上游配套产业。从某种意义上讲，建立一个完整的上游配套工业体系要比建设几条高世代繇件生产线更艰难、更困难，中国现在还只是刚刚起步，还有很长的路要走。二、彩色漉光片的市场调研状况依据最近的走访调研，我参观r苏宁电器、国美电器等电器商场，发觉液晶电视的主要品牌如卜.：三星SNSUNG、索尼SoNY、夏普、1.G、飞利浦PhiliPs、海信HiSenSe、Te1.、创维SkyWorlh、长虹、康佳、东芝等。其中4K超清电视最为流行，以三星的显示效果为最佳。如今的液晶显示已经进入4K时代。而彩色波光片是液晶显示器中的三大关键件之，要想发展TFT-1.CD产业，彩色滤光片技术是必需
6、驾驭的关键技术。彩色滤光片作为TFT-1.CD的域重要组成部件，利用滤光的原理由红、绿、蓝三原色混合产生各种各样的色调，实现液晶器件的彩色显示，同时也对TFT-1.CD的视角宽度、亮度、辨别率等性能起关键作用。彩色滤光片的基本结构包括玻璃基板、黑色矩阵(blackmatrix,BM)、RGB彩色层、爱护层和锢锡氧化物(ITO)透亮导电薄膜层。彩色波光片(COlorFiIter)是干脆确定彩色1.CD的色特性、对比、色泽、显.明度与其表面反射性等特性的,项关键性零组件。彩色滤光片制作难度比较高，须要高深的光学学问和化匚学问，且其上游颜料光阻市场主要由日本东洋油黑、JSR、NKTECH、富士股卷等
7、口本公司垄断。全球主要大尺寸港光片专业生产厂家有大日木印刷株会社(DNP)、凸版印刷株式会社(Toppan)和台湾和籍(技术主要来自DNP),此外则是由液晶面板厂家自家经营(业界称“In-house”。韩国、今湾和大陆的彩色波光片企业中生产5代以卜.的数量较多，而5代以上的彩色浓光片，由于技术与工艺难度大，市场主要驾驭在凸版印刷、大日木印刷、东丽、1.GD.三星SD1.三菱KTl等大厂家手中,正如图1所示.自日木凸版印刷和大日本印刷分别于1985年和1986年起先量产彩色滤光片以来，大部分专利技术都被口系厂商驾驭。但随着产业发展，台湾、韩国也通过取得授权和自主研发等方式进入到这个行业，而且液晶
8、面板厂商也渐渐相识到，彩色滤光片的自制化是大势所趋。国内的彩色波光片生产线少，且多为Gl5以下。直到今年8月10号，上海的剑腾液晶显示（上海）有限公司的国内第条G5生产线才正式量产，预料年产量达二十五万片。信任在不远的将来，国内的彩色滤光片行业将得到巨大的发展。图1高世代彩色滤光片市.场主要由日韩企业垄断全球彩色滤光片“内制化趋势明显，CF市场的外购需求持续削减。“内制化”的缘由，方面是由于面板厂商为了降低关键零组件成本，另一方面也是因为高世代彩色港光片所用玻璃基板很薄，只有040.6米，而且面积又很大,如5代线的玻璃基板面枳达I100XI250亮米。如此大且薄的玻璃运输和包装成木极高，因此，
9、高世代彩色滤光片几乎都要In-house方式生产。截至2009年，全球彩色灌光片“内制化”比例高达85%以上。中国大陆彩色浓光片内制化趋势也比较明显。现有的三家面板厂上广电、京东方和深天马都有自己的彩色港光片厂。其中，上广电富士是上广电与富士胶片合建的5代线彩色涌光片厂，北京康达应彩5代线的合货方是台湾和彩光电与京东方，而京东方合肥6代滤光片生产线也即将投产。因此，国内CF外购需求在不断减弱，唯个专业的CF上市公司莱宝高科也因为市场外购需求削减，而将部分生产线转型做触摸屏。值得一提的是,目前国内在高世代CF生产方面基本属r空白，在建的高世代面板线的配套主要还是靠引进DNP和台湾和鑫等厂商,而彩
10、色波光片的技术重点在于光阻材料的研制，其技术涵盖有机高分子合成、颜料分散、光化学、涂料制造与光微影等专业领域。目前颜料光阻材料驾驭在少数几家日本企业手中，如JSR、住友化学、东洋油盘(TOyoInk)、富士胶卷(FUjiFiIm)等。彩色滤光片从技术角度看,其材料特别，而工艺和材料又是不行分的，彩色滤光片的加工有自己一套工艺技术，要想做好彩色滤光片，并在生产线上大规模生产并不是一件简单的事。而彩色波光片的上游材料R前看还属于垄断行业，基本上被日本和欧美厂商垄断C我国针对彩色港光片上游材料的生产目前还没有，目前我国彩色滤光片所用材料还只停留在研发阶段，大生产仍主要依鸵进口7彩色颜料光阻剂作为彩色
11、滤光片制造的关键原料，其占彩色滤光片制造成本的27乐产值很大。但因为技术门槛，彩色光阻剂几乎由口系厂商垄断，尤其是高端产品。彩色滤光片制作难度特别高，须要高深的光学学问和化工学问，同时彩色波光片的厂家必需与颜料光阻剂生产厂家紧密协作，目前我国大陆并无厂商能供应彩色滤光片用的彩色颜料光阻剂。但值得提的是，我国台湾永光化学的技术是从台湾工研院转移而来，虽然是低端的CSTN彩色滤光片，但可以说接脱了日系厂商的专利束缚下图2是中国大陆CF厂状况览：图2中国大陆CF厂状况一览中国大陆的彩色滤光膜产业是从2003年深圳莱宝从口本NlCRO引进一条2.5代旧线起先的。当时，几条生产线几乎都是为CSTN配套而
12、建立的。如今，随若CSTN产业走向衰弱，这些生产线先后退出或改作他用。2008年以后，TFr-1.cD用彩色滤光膜生产线基木上都采纳内置型的配置方式，包含G4.5、G5、G5.5、G6和G8.5的生产线。国内全部TFT-1.CD用彩色港光膜生产技术也都是进口的。目前，国内全部TFr-1.CD用彩色波光膜的供求关系基本保持平衡。尽管所生产的彩色滤光膜在企业间也有少:S调剂，但很少进入市场。所以市场上基本不存在价格过分竞争等问题.不过，我国目前生产彩色渔光膜的主要原材料仍旧主要依靠国外进口，例如光刻胶，该产品的国产化进展就不大巴彩色漉光片的制作方法主要有：电者法、印刷法、光刻型颜料分散法、非光刻型
13、彩股法、喷墨法。不同的制作方法所用的材料不同，各有优缺点。而彩色滤光片依据透光和反光的一些性质,又分为透过型CF、反射型CF。图3彩色谑光片制作方法图4透过型CF图5反射型CF光刻胶，又名光阻(PhotoResist)是一种感光材料，广泛被运用在半导体与TFT1.CD面板生产线的微影制程；主要成分包括光阻颜料、树脂、溶剂与其他添加剂。光阻剂有正负型之分，正型光阻分子键被光线照耀后会断裂，因此暴露在光线照耀的部分易溶于显影液中，一般被应用在TFTA门ay制程：而负型光阻的分子键，则会因为光线的照端而产生交联(Crosslink)而紧密结合，所以在黄光制程中，被光罩遮挡的部分，分子间因没有产生交联
14、作用，将被溶于M影液中洗去。目前在TFT产业中,应用彩色淀光片的光眼属负型光阴。在彩色滤光片的生产中，光阻剂是其垂要的原材料，而颜料在光阻剂中作为着色剂，为充分发挥其着色力和艳丽性，并取得良好的光谱特性，因此必需使颜料粒子呈微细、匀称、稳定的状态分散于颜料光阻中，而这些技术都不是中国厂商能够娴熟驾驭和加以运用投入批量生产的。彩色滤光片作为液晶显示器的重要组成部分,其技术的发展干脆影响液晶技术与产业的走向。彩色滤光片集成技术的发展是液晶面板厂商为提高产品质量、降低成木和提高原材料限制力而努力的结果。专业彩色滤光片生产厂商为降低成本、提高效率,也在不断地改进其工艺技术,从旋转涂布、非旋转涂布、到喷
15、墨打印，以至干膜转移,生产技术的发展将进一步促使产品性能提高,价格卜降二在液晶面板生产商不断投建高世代线、扩大生产规模的今日，各液晶面板厂商面对强大的市场竞争压力，其液晶面板制造的利润已大大摊薄,在竞争加剧、价格持续跳水的市场压力下，降低成木已是各面板厂维持生存的必要手段。彩色波光片的自制，虽然有利于降低原料成本省却运输费用，但因技术与上游原料基本由几家公司垄断，彩色滤光片自制也并未能完全缓解成本压力。在目前面板价格急速卜降的时候，对于占成本结构比重较大的彩色滤光片，如何在提升品质的同时降低生产成木，将是将来面板厂商的主要课题，各类解决方案中包括了工艺、材料、良品率、设备运用率、设备自动化等。
16、总而言之，只有打破垄断，投入肯定的资金探讨开发相应的电子材料，革新和发展制造工艺技术，并进步往上游供应链扩展，才能真正地将生产成本压缩，提高企业利润额，提升市场竞争力。参考文献11.CD显示技术发展趋势作者：陈光明TC1.多媒体控股有限公司全球研发中心副总工程师时间：2008-07-07来源：电子产品世界2我国液晶面板上游配套产业仍处起步阶段时间：2013-09-13来源：电子信息产业网3董军，柴宝玉，田学彬,液晶显示技术产业发展概述J西安邮电学院报,2012,03:102-104.4汪敏,凌安海,万异，谷至华.TFT-1.CD彩色滤光片技术与其产业发呈现状U1.现代显示2009,11:22-25.5液晶显示行业报告国民财经探讨中心2010年08月30日严景军6JCF：光阻材料受制于人提高品质降低成本须并用作者：梁红兵时间：200
