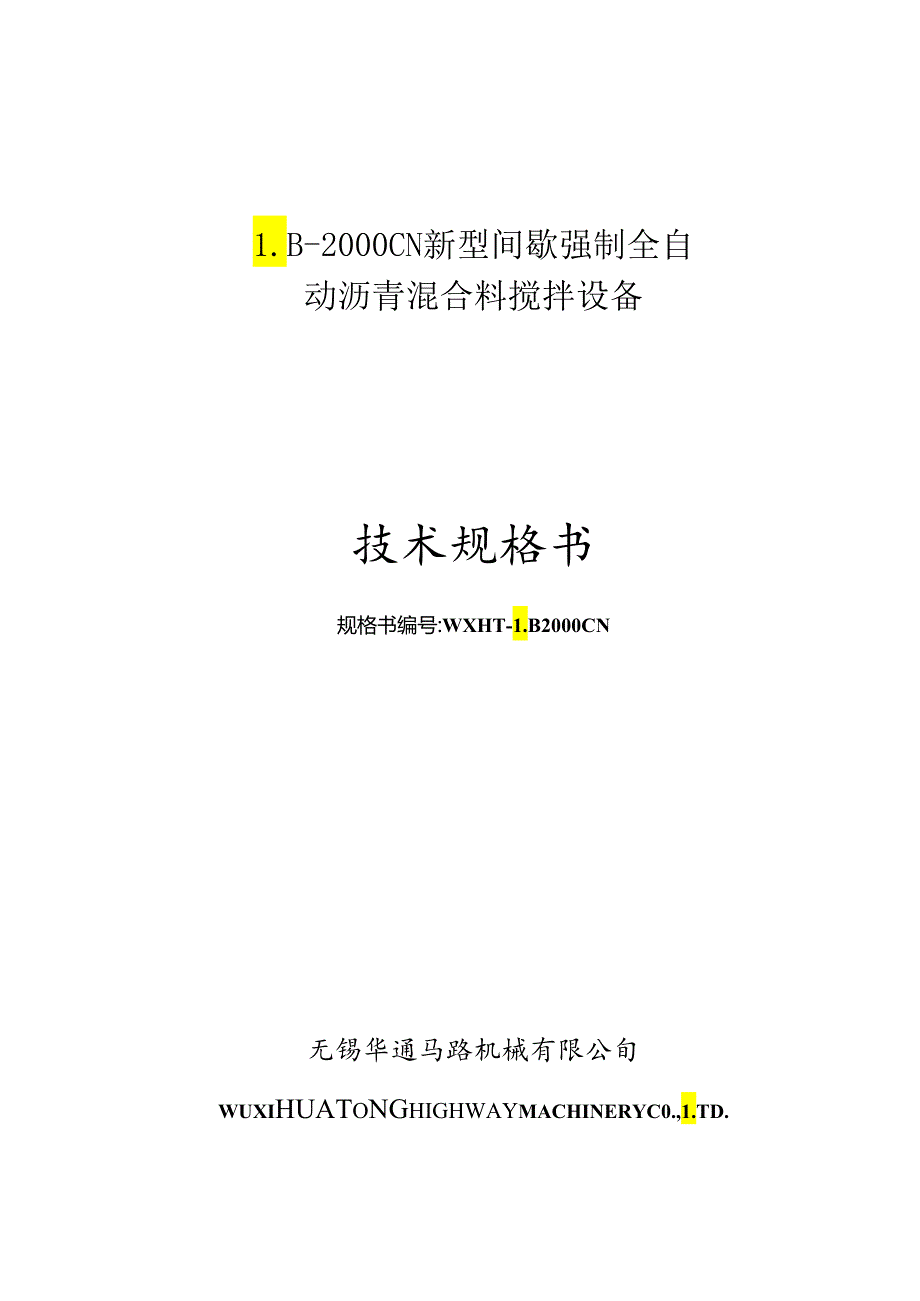

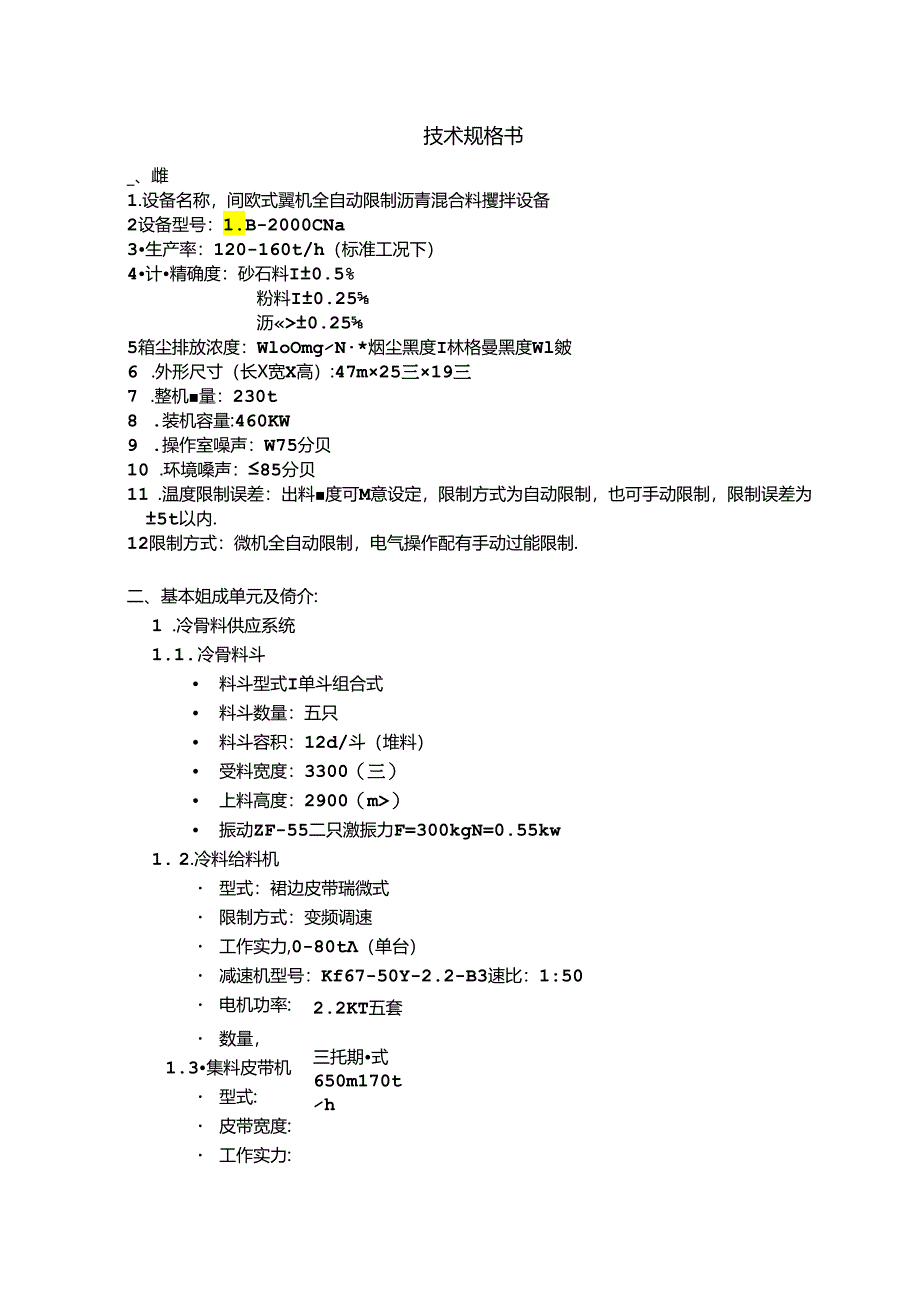

1、1.B-2000CN新型间歇强制全自动沥青混合料搅拌设备技术规格书规格书编号:WXHT-1.B2000CN无锡华通马路机械有限公旬WUXIHUAToNGhighwayMACHINERYC0.,1.TD.1.B-2000CN间歇强制沥青混合料搅拌设备技术规格书_、雌1.设备名称，间欧式翼机全自动限制沥青混合料攫拌设备2设备型号：1.B-2000CNa3生产率：120-160t/h（标准工况下）4计精确度：砂石料I0.5%粉料I0.25沥0.255箱尘排放浓度：WloOmgN*烟尘黑度I林格曼黑度Wl皴6 .外形尺寸（长X宽X高）:47m25三19三7 .整机量：230t8 .装机容量:460KW
2、9 .操作室噪声：W75分贝10 .环境嗓声：85分贝11 .温度限制误差：出料度可M意设定，限制方式为自动限制，也可手动限制，限制误差为5t以内.12限制方式：微机全自动限制，电气操作配有手动过能限制.二、基本姐成单元及倚介:1 .冷骨料供应系统1.1. 冷骨料斗 料斗型式I单斗组合式 料斗数量：五只 料斗容积：12d/斗（堆料） 受料宽度：3300（三） 上料高度：2900（m） 振动ZF-55二只激振力F=300kgN=0.55kw1. 2.冷料给料机 型式：裙边皮带瑞微式 限制方式：变频调速 工作实力,0-80t（单台） 减速机型号：Kf67-50Y-2.2-B3速比：1:502.2K
3、T五套三托期式650m170th 电机功率: 数量，1.3集料皮带机 型式: 皮带宽度: 工作实力:电动滚筒型号，YD32,4,1.6,65驱动功率IN=4kw数量：一套1.4.上料皮带机型式，三托辆槽式皮带宽度：65Onn工作实力：170th皮带便角I12*电动滚筒型号：YD32,4,1.6,65驱动功率：N=4kwft量，T2.烘干加热系统2.1. 烘干濠筒 型式，园柱形做斜逆流式 生产率：标准工况，出料温度160C时，产量170th 濠简宜径X长度：2200X8000(Ila) 安装何(斜度I3 濠筒转速：9.1rad/in 滚筒线速度I1.0三8 俄速机型号tFA97-28.2Y-15
4、-H2四台 电机功率；N=15CT四台 轴承型号：SN220(NSK23220)八只 ft量，T2. 2主燃烧器 型号：EB8N 燃烧量：1380kgh 燃油消耗：6.3kg吨成品料 燃油种类：柴油/油(可选) 限制形式：比例式调整限制 调节比：1：4 输出功率：轻油37+4kw油37+4谕)KI. 供油泵功率I4kw 风机功率：37kw 油加福器功率：60kw 出口压力125bar 喷油量：221/min.数量：一套2.3 笔柴油罐 形式：卧式81柱形钢结构Ml 容量：20立方 附件，浮子式油位指示器、管道冏门、过滤器等 数量：一套2.4 .油罐 形式，卧式81柱形保温、导热油加然铜结构罐
5、容量：30立方 附件：浮子式油位指示器、管道阀门、过滤器等 数量IT2.5. 重油增压泵 型号：KCB83.3(2CY-5/0.33) 功率：4KI M1一套3.熊料提升系统式：斗式单板性、Il心卸料式力，180吨/小时传动方式：BONEG齿轮减速机宣联传动、带制动电机减速机型号：KI107-27.7YEJ-18.5-B3一台电机功率18.5KWftB：4篇分及储存系统41振动篇 型号: 生产实力: 率I振幅:电机型号:婶网规格，数*：51.ZSF1540A-AT170th1050rad/ain6-8mY1601.-4N=15kw3X3、6X6、12X12、24X24、32X32（标准配置）一
6、套4. 2战付料贮仓 总容积I42t 1#仓容积：12tM 2#仓容积：7t细粒 3#仓容积。7t中粒 锦仓容积：7t超中粒 5#仓容积：9t粗粒温度传感器I放料门型式:气缸型号：料位器型号，热电偶/Pt100五仓单门单缸驱动摇摆门放料QGBQ100-200-MP1-S-KG2五只ZXK-Ii(无锡法兰式)-o-3oor中心孔距80十只 最大承藏： 称实力： 称量型式I 气缸型号： 计量精确度: 称量斗容积I数一套5.称重计量系统5. 1.骨料称重计量装Jt型式：三点测力静就称模块指示计量传感叁型号，FI-2000静裳称重模块/METT1.ERTO1.EDO4000kg2000kg单仓双门单缸
7、驱动摇摆门放料QGBQ100-200-MP1-S-KG20.5%2.Olm,数量，一套5 .2J粉料称重计量装工型式：三点测力电子传感器指示计量传感叁型号，Fl-500静就称重模块/METT1.ER-TO1.EDO最大承栽：100Okg称实力：300kg称*型式，蝴蟆阀型号：计量精确度：称量斗容积一ft量：5.领锌计置筒仓段止气动蝴蝶间放料（意大利威埃姆）进口VAM/V1FS2500.25%0.30ml一套型式，传感器型号I最大承藏：称重实力，称量型式：计量精确度:称量斗容积I数量：三点测力电子传感器指示计骨：FI-500#MWMETT1.ERTO1.EDO100Okg300kg夹套保温防溢式
8、（超重后沥青泵自动断电）0.25*0.20ml一套6 .酚料储存及供应系统6. 1物料贮仓 容量：50d/单仓.型式：立式圆筒钢结构 上料方式，气力输送 协助装：气力破拱、集尘器除尘、求压雒减压、压力平安皆（I）Y安护栏及云梯阻旋料位开关：ZXK-II（无锡法兰式）TAlOOIC中心孔距0115四只（3）内部爬梯及掾作平台数：二套6. 2叶轮转因给料器 型号：YJD-BU 能力：M1./rad 叶轮转速；24rad三in 电机？0号：Y90S-4N=l.Ikw 数量，二套6. 3粉螺旋给料机 型号：1.SH-36A（273） 能t36t/h 安装僮角：倾斜小角度安装（10度） 电机功率：7.5
9、kw 数量，二套6.4 手动蝴蝶间 型号: 能力: 数量，6.5 .希料提升机型能型号:力，式:V2FS350（手动执行器）0-40th二套TSQ-25A25t/h垂直皮带传动/心式冲压斗卸料电机功率，6.5kw（带制动电机）一只ft量：二套6.6.物科级冲仓 总容积I6.6B, 1#仓容积：3.2n79r 2#仓容积：3.4m/旧希 料位器型号，ZXK-II（无锡法兰式）TO-100C二个 叶轮转回给料器:YJD-B12 气动蝴蝶阀型号：进口VAWVlFS250（意大利威埃姆） 数量，二套7 .搅拌IS 型式：卧式双轴强制式 能力：200Okg/批次 旅速机型号：KI127-27.67Y-3
10、7-B3驱动方式：减速机亶联接传动，同步齿轮同步电机功率137KI二台卸料门：双气缸操作摇摆旋转门气缸型号：Q（fflQ100-400-MP3-Y-KG2二个搅拌周期I35秒/批次充盈率I51 数一套8 .除尘系统8. 1.引风机 型式：Y5-48N012.5序号5（右旋45度） 风Si56469三,h 风压：361IPa 电机功率：11OiW ft量：一台8. 2.蜗牛除尘器 型式：蜗牛式 除尘效率：75Um70% 长X宽X高度：4766X2764X1632（） 数量：一只8.3. 一坂蜗牛除尘下，送螺旋机 型号,1.SH-36A(273) 能:36t/h 安装修角：修斜小角度安装电机功率1
11、7.5kw数量：一套8.4. 二级布袋式除尘器 型号：JTFC-68000/18 过渡面积：680B1 波袋总数：378只 清袋方式：机械式大气反吹 除尘效果：KXgN, 螺旋输灰机减速机型号：BTO13-29-5.5,i=l:29,N=5.5CT 反吹机构电机型号：B1.D1Q-23-0.55,N=0.65KI（三只） 料位器型号IZXK-II（无用法兰式）-10-300C一个 数量：一套8 .6.电动推杆 型号；DT300.30-M 推力：300kg 行程130cm 电机：AST7124N=0.37kw 数北；一套9 .成品料储仓 型号：CPC-120/单仓单门 有效容积：75m, 保温方
