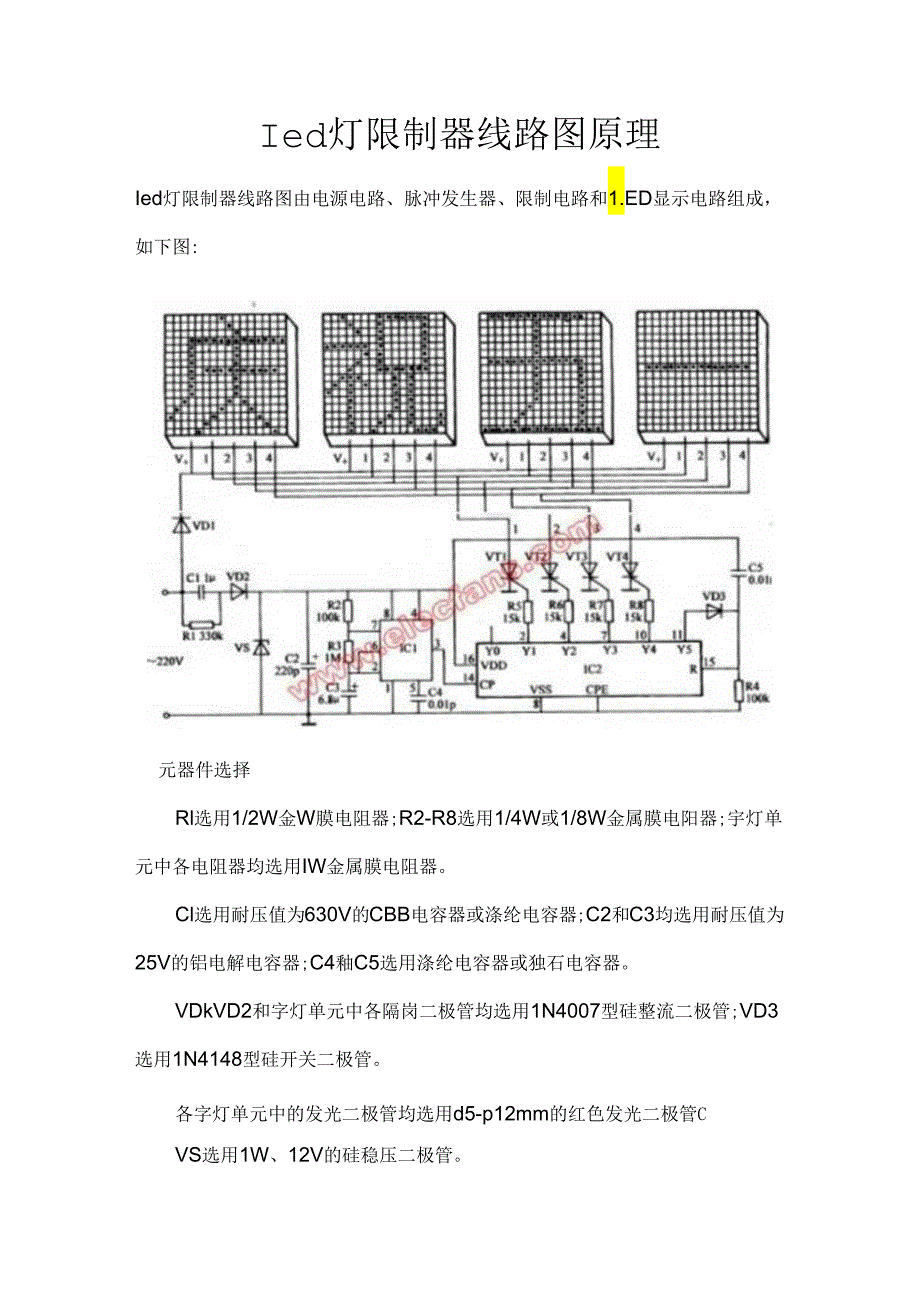

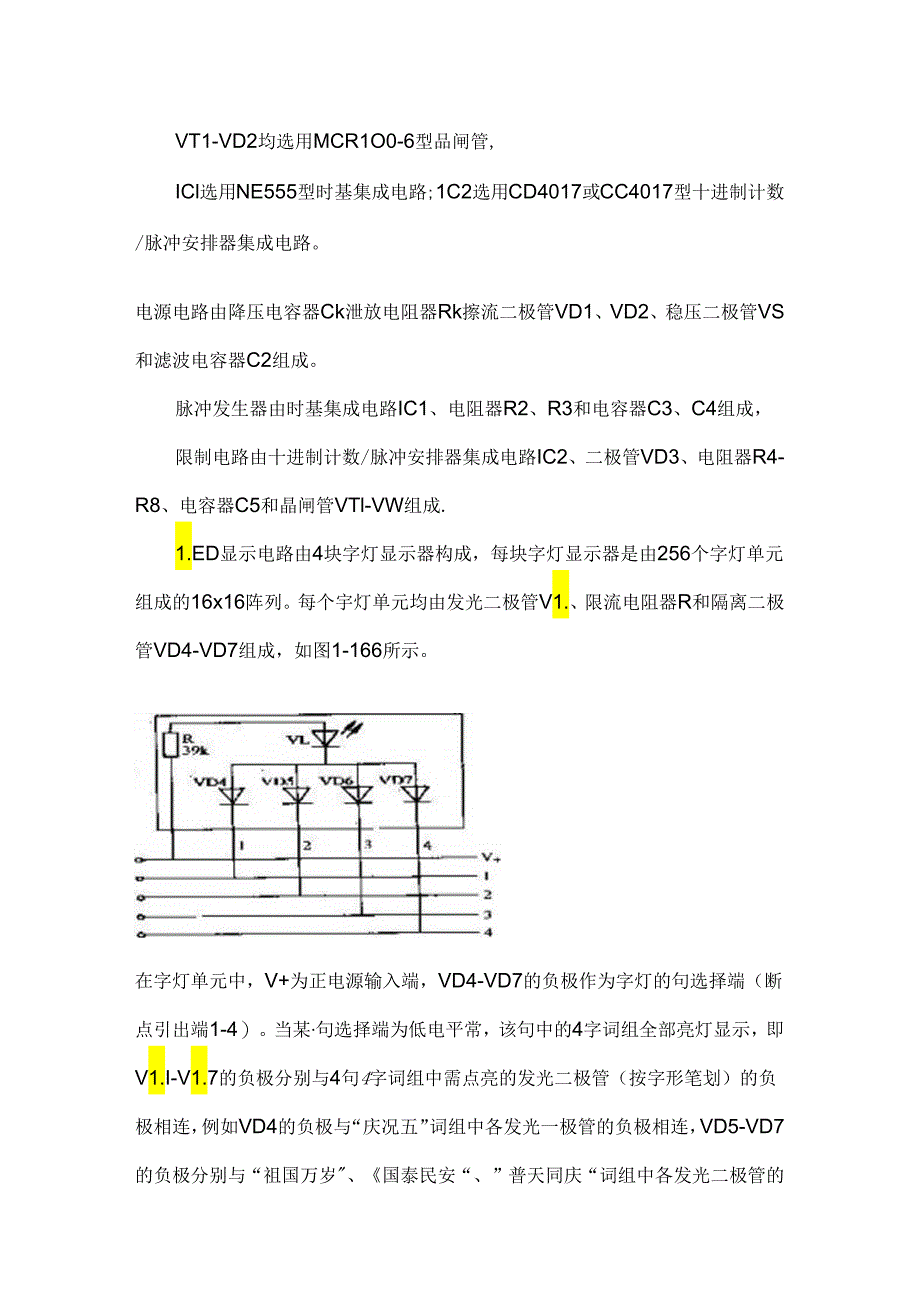

1、Ied灯限制器线路图原理Ied灯限制器线路图由电源电路、脉冲发生器、限制电路和1.ED显示电路组成，如下图:元器件选择Rl选用1/2W金W膜电阻器;R2-R8选用1/4W或1/8W金属膜电阳器;宇灯单元中各电阻器均选用IW金属膜电阻器。Cl选用耐压值为630V的CBB电容器或涤纶电容器;C2和C3均选用耐压值为25V的铝电解电容器;C4釉C5选用涤纶电容器或独石电容器。VDkVD2和字灯单元中各隔岗二极管均选用1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。各字灯单元中的发光二极管均选用d5-p12mm的红色发光二极管CVS选用1W、12V的硅稳压二极管。VT1-VD2均选用
2、MCR1O0-6型品闸管,ICl选用NE555型时基集成电路;1C2选用CD4017或CC4017型十进制计数/脉冲安排器集成电路。电源电路由降压电容器Ck泄放电阻器Rk擦流二极管VD1、VD2、稳压二极管VS和滤波电容器C2组成。脉冲发生器由时基集成电路IC1、电阻器R2、R3和电容器C3、C4组成，限制电路由十进制计数/脉冲安排器集成电路IC2、二极管VD3、电阻器R4-R8、电容器C5和晶闸管VTl-VW组成.1.ED显示电路由4块字灯显示器构成，每块字灯显示器是由256个字灯单元组成的16x16阵列。每个宇灯单元均由发光二极管V1.、限流电阻器R和隔离二极管VD4-VD7组成，如图1-

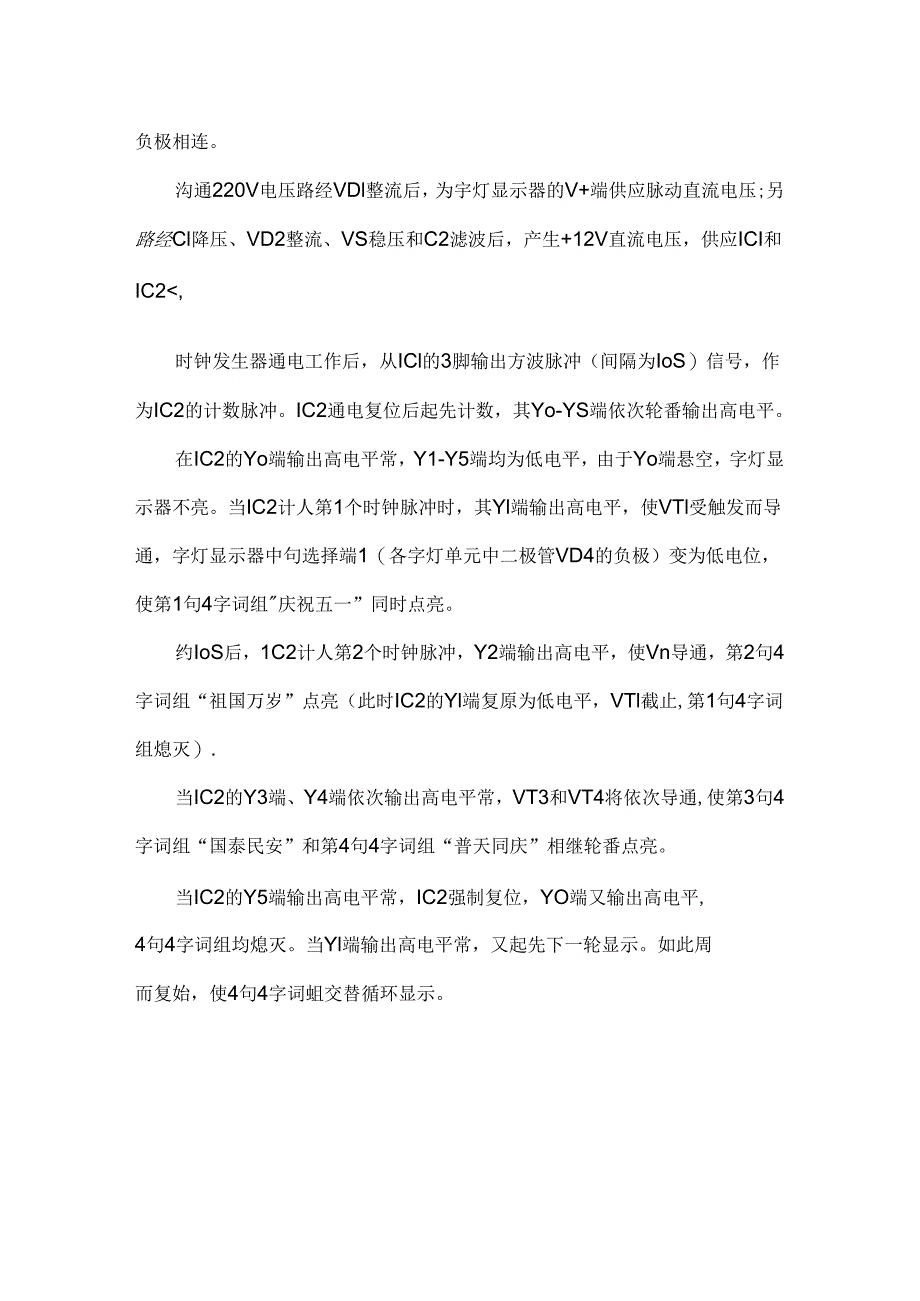

3、166所示。在字灯单元中，V+为正电源输入端，VD4-VD7的负极作为字灯的句选择端（断点引出端1-4）。当某句选择端为低电平常，该句中的4字词组全部亮灯显示，即V1.I-V1.7的负极分别与4句4字词组中需点亮的发光二极管（按字形笔划）的负极相连，例如VD4的负极与“庆况五”词组中各发光一极管的负极相连，VD5-VD7的负极分别与“祖国万岁、国泰民安“、”普天同庆“词组中各发光二极管的负极相连。沟通220V电压路经VDl整流后，为宇灯显示器的V+端供应脉动直流电压;另路经Cl降压、VD2整流、VS稳压和C2滤波后，产生+12V直流电压，供应ICI和IC2,时钟发生器通电工作后，从ICl的3脚
