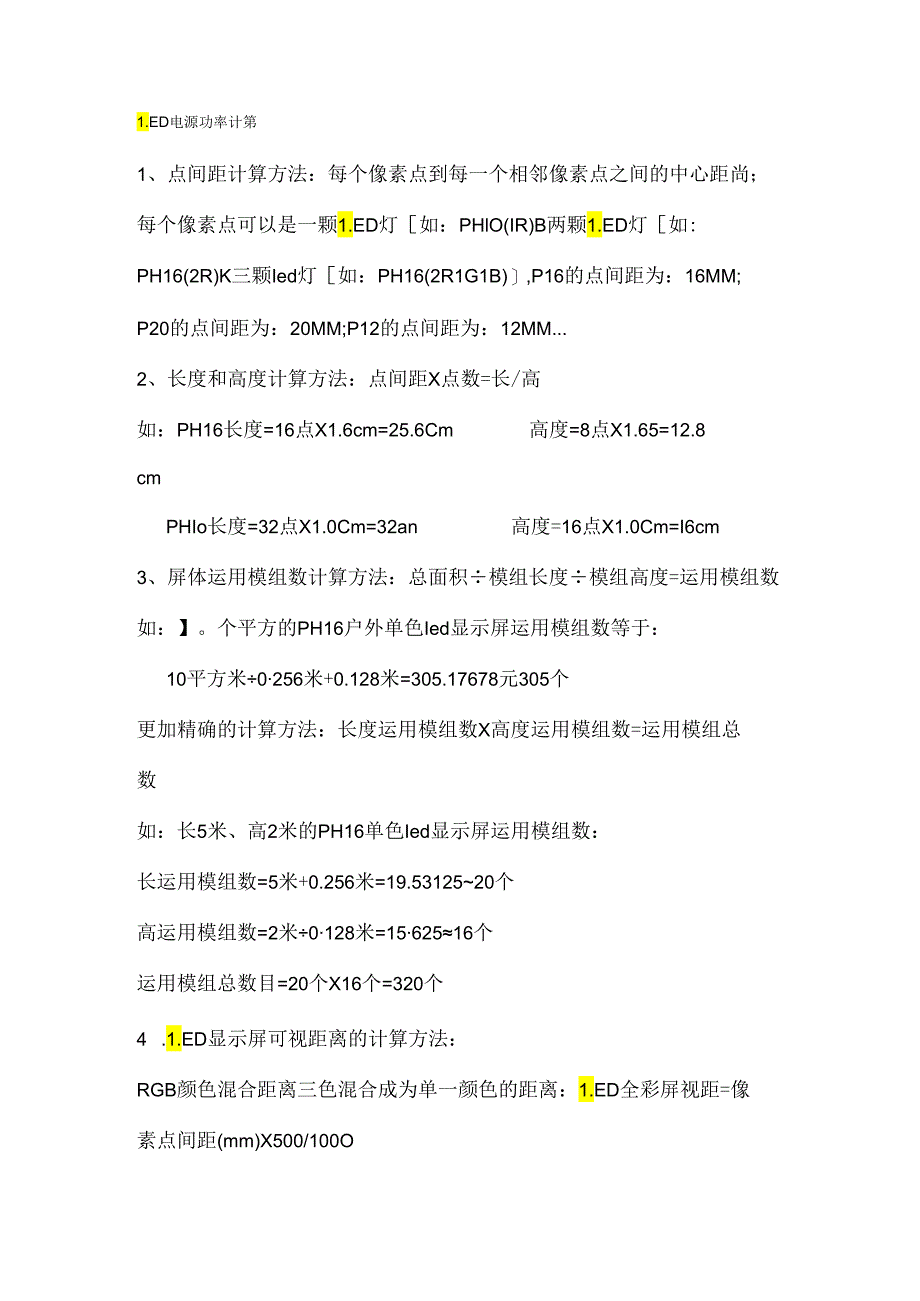

1、1.ED电源功率计第1、点间距计算方法：每个像素点到每一个相邻像素点之间的中心距尚；每个像素点可以是一颗1.ED灯如：PHlO(IR)B两颗1.ED灯如:PH16(2R)K三颗Ied灯如：PH16(2R1G1B),P16的点间距为：16MM;P20的点间距为：20MM;P12的点间距为：12MM.2、长度和高度计算方法：点间距X点数=长/高如：PH16长度=16点X1.6cm=25.6Cm高度=8点X1.65=12.8cmPHIo长度=32点X1.0Cm=32an高度=16点X1.0Cm=I6cm3、屏体运用模组数计算方法：总面积模组长度模组高度=运用模组数如：】。个平方的PH16户外单色Ie

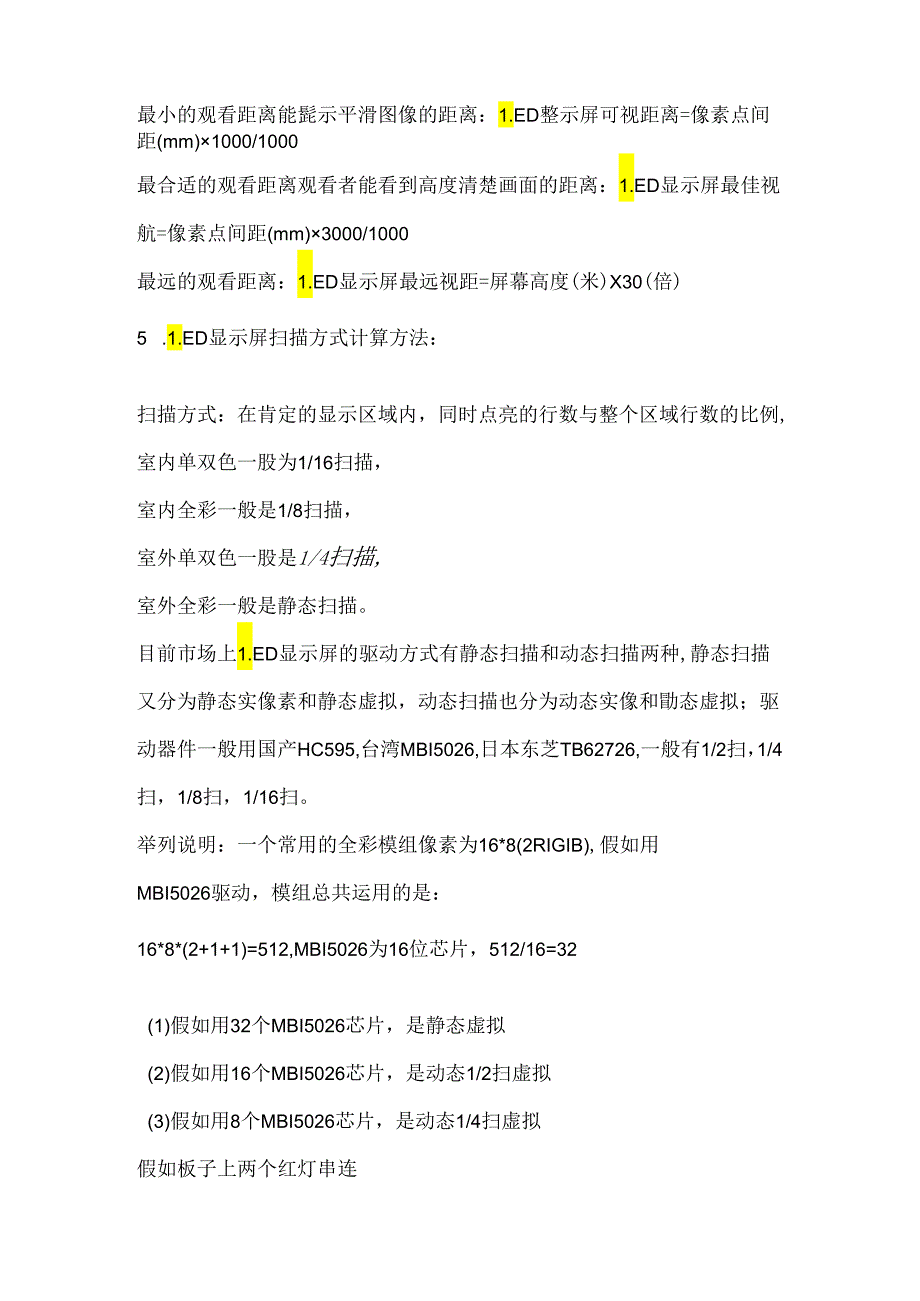

2、d显示屏运用模组数等于：10平方米0256米+0.128米=305.17678元305个更加精确的计算方法：长度运用模组数X高度运用模组数=运用模组总数如：长5米、高2米的PH16单色Ied显示屏运用模组数：长运用模组数=5米+0.256米=19.5312520个高运用模组数=2米0128米=1562516个运用模组总数目=20个X16个=320个4 .1.ED显示屏可视距离的计算方法：RGB颜色混合距离三色混合成为单一颜色的距离：1.ED全彩屏视距=像素点间距(mm)X500/100O最小的观看距离能髭示平滑图像的距离：1.ED整示屏可视距离=像素点间距(mm)1000/1000最合适的观看
3、距离观看者能看到高度清楚画面的距离：1.ED显示屏最佳视航=像素点间距(mm)3000/1000最远的观看距离：1.ED显示屏最远视距=屏幕高度(米)X30(倍)5 .1.ED显示屏扫描方式计算方法：扫描方式：在肯定的显示区域内，同时点亮的行数与整个区域行数的比例,室内单双色一股为1/16扫描，室内全彩一般是1/8扫描，室外单双色一股是1/4扫描,室外全彩一般是静态扫描。目前市场上1.ED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和勖态虚拟；驱动器件一般用国产HC595,台湾MBI5026,日本东芝TB62726,一般有1/2扫，1/4

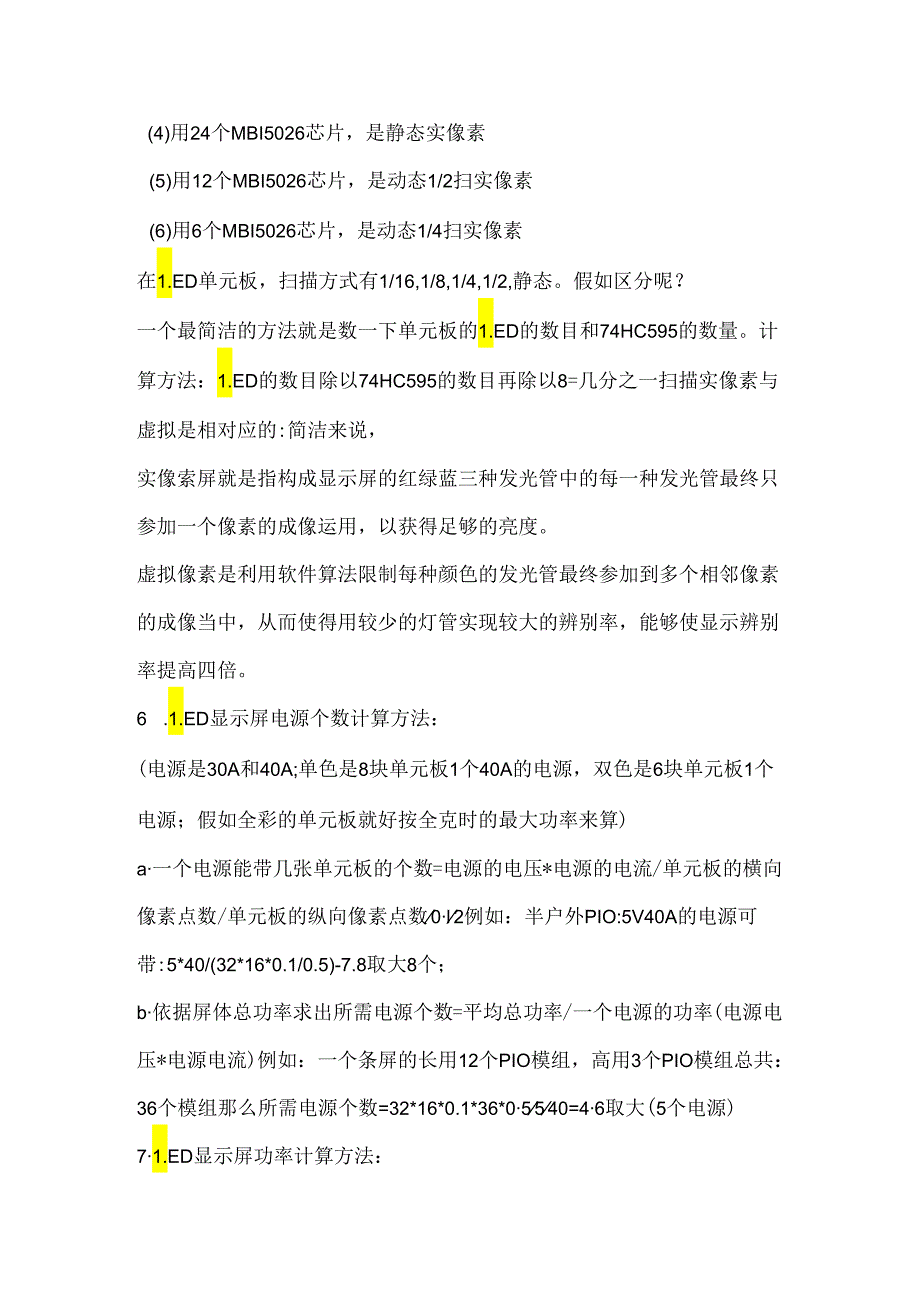

4、扫，1/8扫，1/16扫。举列说明：一个常用的全彩模组像素为16*8(2RIGIB),假如用MBI5026驱动，模组总共运用的是：16*8*(2+1+1)=512,MBI5026为16位芯片，512/16=32(1)假如用32个MBI5026芯片，是静态虚拟(2)假如用16个MBI5026芯片，是动态1/2扫虚拟(3)假如用8个MBI5026芯片，是动态1/4扫虚拟假如板子上两个红灯串连(4)用24个MBI5026芯片，是静态实像素(5)用12个MBI5026芯片，是动态1/2扫实像素(6)用6个MBI5026芯片，是动态1/4扫实像素在1.ED单元板，扫描方式有1/16,1/8,1/4,1/
5、2,静态。假如区分呢？一个最简洁的方法就是数一下单元板的1.ED的数目和74HC595的数量。计算方法：1.ED的数目除以74HC595的数目再除以8=几分之一扫描实像素与虚拟是相对应的:简洁来说，实像索屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参加一个像素的成像运用，以获得足够的亮度。虚拟像素是利用软件算法限制每种颜色的发光管最终参加到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的辨别率，能够使显示辨别率提高四倍。6 .1.ED显示屏电源个数计算方法：(电源是30A和40A;单色是8块单元板1个40A的电源，双色是6块单元板1个电源；假如全彩的单元板就好按全克时的最大
6、功率来算)a一个电源能带几张单元板的个数=电源的电压*电源的电流/单元板的横向像素点数/单元板的纵向像素点数0l2例如：半户外PIO:5V40A的电源可带:5*40/(32*16*0.1/0.5)-7.8取大8个；b依据屏体总功率求出所需电源个数=平均总功率/一个电源的功率(电源电压*电源电流)例如：一个条屏的长用12个PIO模组，高用3个PIO模组总共：36个模组那么所需电源个数=32*16*0.1*36*05540=46取大(5个电源)71.ED显示屏功率计算方法：功率的公式是P=UIP代表功率，U代表电压，I代表电流，通常我们所用的电源电压是5V,电源是30A和40A;单色是8块单元板1
7、个40A的电源，双色是6块单元板1个电源；户外屏的功率参照网站E“产品参数”里，那边都很明确的，卜面将举1个例子。某单位要做9个平方米的户内5.0双色的电子屏,计算最大须要多少功率。先要算出40A的电源个数=9（0.244*0.488）/6T2.5T3只电源（要整数,以大为标准）那么很简洁，最大功率P=13只*40A*5V=2600W.,单灯的功率=一颗灯功率5V*20mA=0.1W1.ED显示屏单元板的功率=单灯的功率*辨别率（横向像素点数*纵向像素点数）/2屏体的最大功率=屏体的辨别率*每辨别率灯数*0l屏体的平均功率=屏体的辨别率,每辨别率灯数*0.1/2屏体的实际功率=屏体的辨别率*每
8、辨别率灯数*0l扫描数（4扫，2扫，16扫，8扫，除态）8 .1.ED显示屏亮度计算方法：亮度：屏体整体亮度由单颗灯的亮度整合起来，举例如卜3906点的P16户外全彩屏2R1PG1B（14扫描），大连路美管芯，其中红管发光亮度为80OmCd,绿管发光亮度为230OmCd,蓝管发光亮度为35OmCd,由此可计算一个平方理论亮度为（800*2+2300+350）*3906/1000/4=4150cd在明确亮度与点密度的要求条件下，如何计算机单管的亮度?计算方法如下：（以两红、一绿、一蓝为例）红色1.ED灯亮度：亮度（CD）M2点数M2XO.32绿色1.ED灯亮度：亮度（CD）M2点数/M2X0.6
9、蓝色1.ED灯亮度：亮度（CD）M2点数/M2X0.1例如:每平米2500点密度,2RIGIB,每平米亮度要求为5000CD/M2,则：红色1.ED灯亮度为：500025000.32=0.3绿色1.ED灯亮度为：500025000.62=1.2蓝色1.ED灯亮度为：500025000.1三0.2每像素点的亮度为：03x2+l2+0.2=20CD9 .1.ED显示屏辨别率的计算方法：1.ED显示屏每平方辨别率=1/像素间矩（单位化为M）/像素间距（单位化为M）例如：P16每平方辨别率=1/0.016/0.016=3906DoT（点）10 .1.ED显示屏的视角要依据选用的1.ED灯珠而定：如室内
10、表贴灯:SMD06030805:H：160度V：120度SMD3528视角：H:140度V:120度室外插灯DIP：dip346546:H:110度V:50度1.ED各发光管波长他圉：红色：625-630nm黄绿色：568-572nm纯绿色：520-530nm蓝色：460-47Onm黄色：585-590nm一般亮度要求如下：(1)室内：800CDM2(2)半室内：2000CDM2(3)户外(坐南朝北)：4000CDM2(4)户夕卜(坐北朝唐):8000CDM2红绿蓝在白色构成方面有什么样的亮度要求？红、绿、蓝在白色的成色方面贡献是不一样的。其根本缘由是由于人类眼睹的视网膜对于不同波K的光感觉不
11、同而造成的。经过大最的试验检验得到以下大约比例，供参考设计：简洁红绿蓝亮度比为：3:6:1精确红绿蓝亮度比为：3.0:5.9:1.1显示屏一般的长宽比例是多少？图文屏：依据显示的内容确定；视频屏：一般为4:3或接近4:3;志向的比例为16:9。显示屏的安装要求？供电要求：供电接线点应在屏体尺寸之内220V市电供电，火线零线接地线；380V市电供电，三火线一零线接地线；千瓦以上显示屏应加降压启动设备“通讯要求：通讯距离是以通讯线长为定义。要以所安装显示屏的型号所用通讯线长度标准来安装通讯线。通讯线禁止与电源线在同一线管内走线.安装要求：显示屏安装左右水平，不准许后帧吊装要加装1:下调整杆壁挂安装前要装前倾脱落钩落地安装耍加定位支擦螺栓，在1.ED行业中,点数（即像素点）与点间距对应关系如卜.：PH4=62500点PH6=27800点PHlO=100OO点PH12=6400点PHI6=3906点PH25=1600点PH37.5=711点PH4.7=44300点PH8=15625点PHl1.5=7500点PH12.5=6400点PH20=2500点PH31.25=1024点PH40=625点PH45=495点P50=400点
