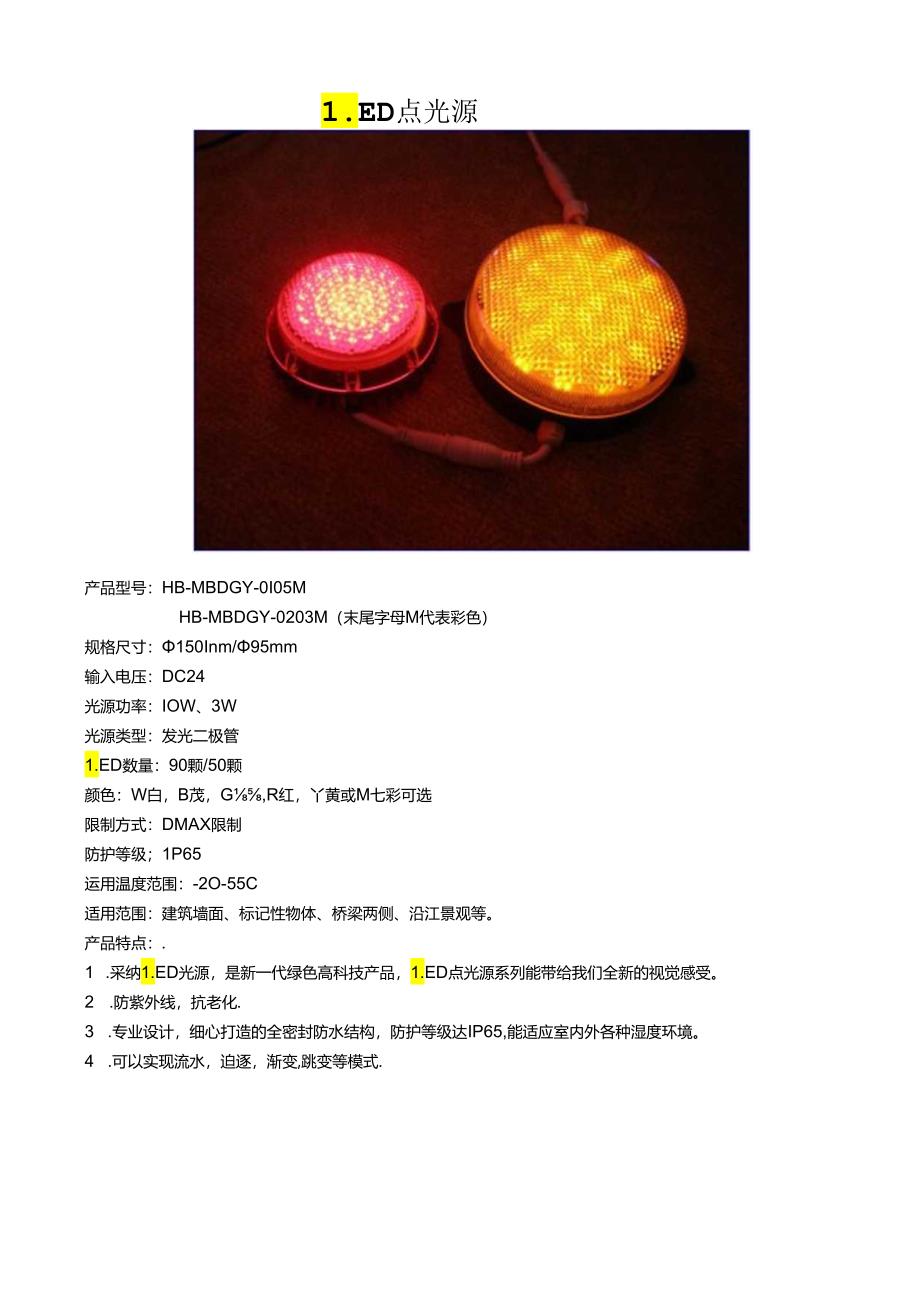

1、1.ED点光源产品型号：HB-MBDGY-0I05MHB-MBDGY-0203M（末尾字母M代表彩色）规格尺寸：150Inm/95mm输入电压：DC24光源功率：IOW、3W光源类型：发光二极管1.ED数量：90颗/50颗颜色：W白，B茂，G,R红，丫黄或M七彩可选限制方式：DMAX限制防护等级；1P65运用温度范围：-2O-55C适用范围：建筑墙面、标记性物体、桥梁两侧、沿江景观等。产品特点：.1 .采纳1.ED光源，是新一代绿色高科技产品，1.ED点光源系列能带给我们全新的视觉感受。2 .防紫外线，抗老化.3 .专业设计，细心打造的全密封防水结构，防护等级达IP65,能适应室内外各种湿度环
2、境。4 .可以实现流水，迫逐，渐变,跳变等模式.B、全彩七色改变点光源C、全彩DMX改变点光源一、点光源分类1、按基本功能分：A、单色电光源2、按外观尺寸分:A、BI形系列(100,150,200,300)B、方形系列(150*150,300*300)二、点光源组成1、单色点光源，1.ED显示板，费料外壳，防水线尾2、七彩改变点光源：1.ED显示板，塑料外壳，防水线尾，内置限制板3、全彩DMX改变点光源；1.ED显示板，制料外壳，防水战尾，内置DMX限制板三、点光源系统组成1、多个单色、七彩点光源，电源，导线2、全彩DvX改变点光源，电源，导线，DMX限制主机，放大寿四、系统接线图护栏管学问讲

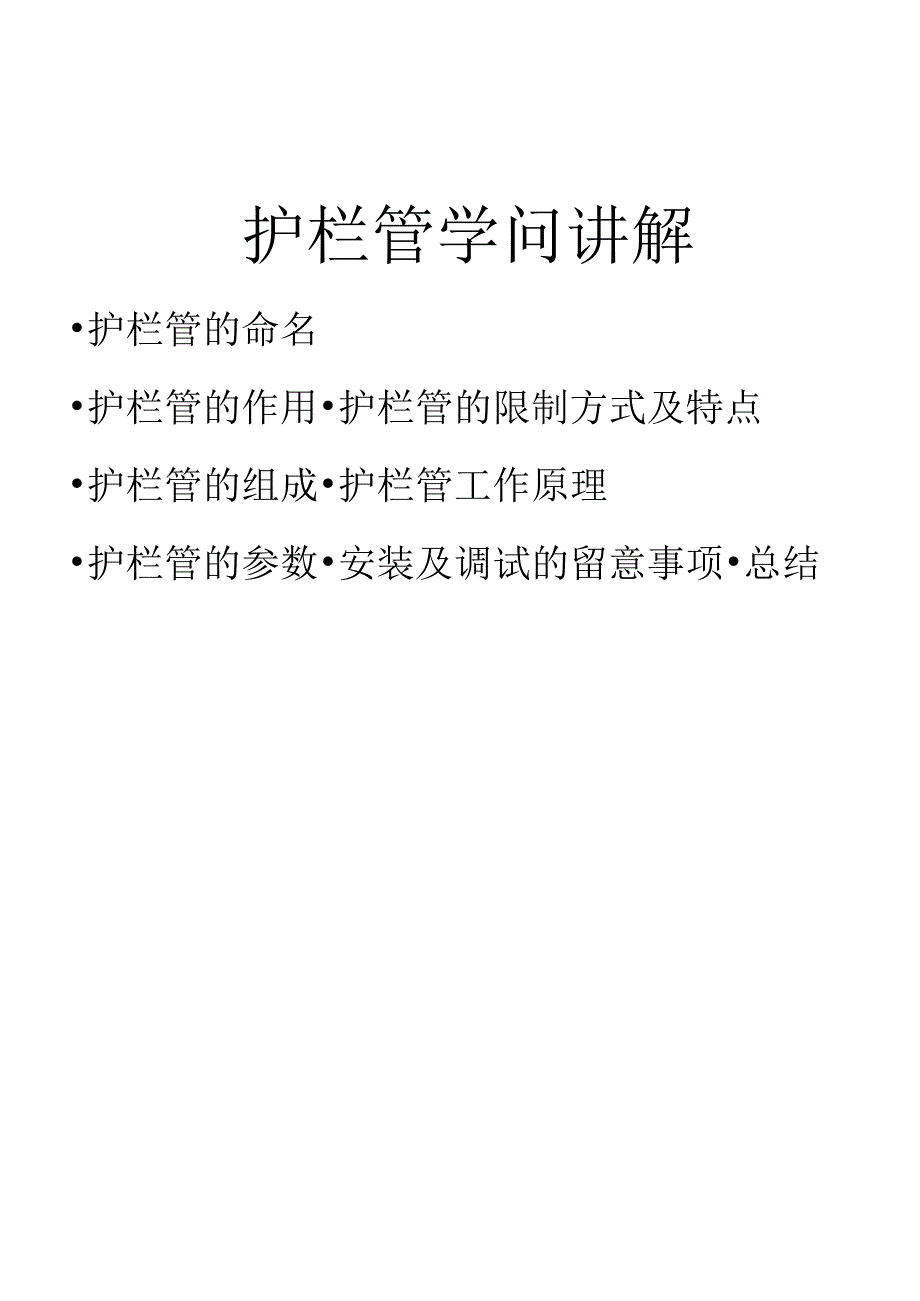

3、解护栏管的命名护栏管的作用护栏管的限制方式及特点护栏管的组成护栏管工作原理护栏管的参数安装及调试的留意事项总结护栏管的命名HB-MBHIJ）-01IOMOlM依次，011米it克Pe管:Ift-IOVV;V全彩：OI-设计流水号I内控I单片机）1.ED护栏管是以1.ED为发光源的线状灯饰fl电压功*外观尺寸防护答级备注HR-MBH1.D-O!IOMOIMAC24IOVV0.950m1.1000bIP65HR-MBHI.I)-O21OMOIIAC24IOVV0.950m1.1000mIP65HB-MBHI.I)-0305M0llC245W0.950m1.500mIP65HB-MBHI.I)-(M
4、05M0llC24SW0.950m1.500mIP65HB-MBH1.1(M05M010Ac220VUB.MBH1.D0110RGBWWOIAC24IOW0.9501.1000mIP65HR-MBHI.I)-0210RGBWWOlC24IOVV0.950n1.1000nIP65HB-MBH1.D-0305RGBWWOIAC245W0.9m1.500mIP65HB-MBH1.D(M05RGBWWOlAC245W0.950m1.500mIP6502-1米乳白PC*;Oj).5米透亮PC管:(XT).S米孔白PC管:055W.RtC:(一：墓八V白;Y黄.OTHfi(I)MX限制I护栏管的作用护栏管
5、的作用主要是用于城市的夜景、亮化工程,建筑物的轮廓装饰以及大厦的幕墙等。护栏管的限制方式及特点本公司的护栏管的主要分为单色和全彩（七彩）,全彩的限制方式主要分为内部限制和外部限制。1、所谓的内部限制就是单片机限制。公司采纳的是合泰单片机（型号：HT-48R06A-1）,为8位可编程定时/计数器内置晶体和RC振荡电路以及看门狗定时器工作电压：fsys=4MHz：2.2V-5.5Vfsys=8MHz：3.3V-5.5V2、外部限制,采纳的是DMX限制方式（DMX是DataMultiplexer的缩写,数据多路转换器的意思）DMX协议是由USnT（美国剧院技术协会）发展成为从限制台用标准数字接口限制
6、调光器的方式.内外限制器的组成及特点：A,内部限制器只要由板教单片机HT48R06Al组成，每根护栏管都是独立的单元,其限制信号都是自发自收,与其它护栏管无关联，运用过程中，即使任何一根或几根损坏，均不会影响整体效果。护栏管出线只有一根两芯电源线.与DMX限制方式相比少了一根四芯的信号限制线.所以安装与调式时简洁便利.安装时只需公母对接即可。但因每根护栏管改变都一样,改变单一,不够丰富,很多的视觉效果很难达到这是最大的缺陷之一。B,外部限制器是将限制信号外置.所以存在着信号的传输问题,要求信号在护栏管上要级联.也就是信号要从上一根传到下一根,一根根的往下传.因此只要有一根护栏管有问题,均会影响
7、整体效果.如100根护栏管相联,第51根有故障,将导致后面的50根护栏管不会受控（现象可能是后50根全不亮或乱闪,更甚至会影响前面正常50根护栏管）.还有信号传输就存在着信号的衰减问题,所以还要对信号进行补偿或放大,安装时就要多安装中继器或放大器,给施工及调试带来了很多的麻烦.主控器主要是以AT89S51单片机为核心,加以AT89C2051等电路组成;与护栏管中的AT89C4051等电路协作组成信号传输网络.外控的优点是改变效果丰富，颜色艳丽。每根护栏管都有安排有地址，主控器可以限制随意一根或几根及全部改变，因此可以做大厦的幕墙,可以显示图案,动画,字体等.完全可以满意客户的须要.单色护栏管的
8、特点单色护栏管顾名思义也就是只常亮某一颜色,即无颜色的改变,因此不存在着限制器.所以电路简洁,修理便利,只需按要求接好电源即可.护栏管的组成一根完整的护栏管主要是由结构部分与电路部分组成.结构部分：1.PC管2.铝槽3.内堵头4.橡胶套5.外堵头6.卡扣等电路部分：1.PCB板（电路板）2.防水线头3.开关电源等护栏管工作原理这里就不具体的说明,就用一句话概括：工作原理就是限制器（单片机）发出限制信号.限制1.ED（R.GB）依据要求的亮灭改变达到志向的效果。护栏管的参数这里主要介绍的是电路参数：1 .输入电压:指输入到护栏管的电压.工作电压:是指护栏管正常工作下的电压为什么呢？因为有的护栏管
9、自带有开关电源,输入电压是AC220V,而工作电压却是DC12V如最近生产的DMX限制护栏管。而有的护栏管输入电压等于工作电压,如内控护栏管（HT单片机）输入电压=工作电压=AC24V.依据客户、市场以及生产方面考虑现在我司护栏管的输入电压也许有如下几种IAC220V、AC24V、DC24V.AC220V电压主要应用于DMX护栏管AC24V电压主要应用于内控(HT单片机)护栏管DC24V电压主要应用于单色护栏管从电源功率以及统一性考虑以后DC24V输入的护栏管将逐步改为AC24V供电.2 .功率:指护栏管的消耗功率,现我司生产的全部护管1米10W0.5米5W3 .防护等级:IP65IP(INT
10、ERNATIONA1.PROTECTION)防护等级系统第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高安装及调试的留意事项如下是DMX限制护栏管安装示意图,其它护栏管的安装调试相对简洁这里不再说明.中继野留意事项 1.安装时护栏管方向统一 2.公母对接时留意对接位置,并旋紧 3.电源（DC时）线正负极别接反 4.电源外置时电源总功率与护栏管根数匹配 5.护栏管与限制器的输入电压.（切记!） 6.调试时确保限制器是正常的 7.一套完整的护栏管一般包括:护栏管.限制器.电源.卡扣.防水线头等（但如单色护栏管就没有限制器）总结:不
11、存在着控制器.所以电路简单,维修方便,只颜色分类/1/单需按要求接好电源即可.（z色,内置单片机控制（HT48R06A1）P特点；每根护栏管都是独立的单元,其控制信号都是自发自收,控不存在信号的传输问题。所以调试、安装、维修方便。彩外现采用DMX控制1.r优点：效果丰富多彩，颜色鲜艳、可显示图案、动画、文字j,缺点：存在着信号的传输与衰减问题，调试、安装、维修麻烦/1.输入电压（AC220V.AC24V.DC24V）1.ED大功率洗墙灯学问讲解、洗墙灯名称由来洗墙灯,顾名思义，是用来照墙的啦,其实不然,它的用处大着呢,据说这个名称是一个镌国人叫出来的,源自于英文WaShwall,译成中文就成了
12、洗墙灯.1.ED洗墙灯又叫线型1.ED投光灯,因为其外形为长条形,也有人将之称为1.ED线条灯。、基本技术参数：1、 光源：现在应用较多的1.ED洗墙灯墟本上是选用IW大功率1.ED管，并配有高效率聚光透镜,其主要作用是二次安排1.ED管发出的光：2、 发光角度：其发光角度一般有窄（20度左右）、中（50度左右）、宽（120度左右）三种：3、 投射距离：目前，大功率1.El）洗墙灯（率角度）的有效投射距离为15-20米：4、 电气参数：电压、电流、功率（1）电压：1.ED洗塔灯电压有三种不同的供电方式：市电：AC220V（内置变压器）。直流开关电源：1.EI）串并方式不同，供电电压取不同的值沟
13、通变压器：1.ED串并方式不同，供电电压取不同的信，（2）电流：依据所选光源不同，1.ED工作电流不同：采纳IW大功率1.ED其额定电流350mA：实际应用中考虑电网波动等因素股单颗1.ED灯工作电流限制在300-330mA（3）功率：常用功率也许有8W、12九18H、2”、27W,36W等目前我司已出产品有：18R、36W5、 常用外形尺寸有300、500、600,1000,1200mm等,可按工程实际应用选择不同的长度.我公司现有产品尺寸有：600、1200E两种。60Omm外现示意图如下:1200mm蚌机示意田如F:三、系统组成1. 限制方;rC：1.ED洗墙灯有外控和内控两种限制方式内
14、控：无需外接限制器可以内置多种改变模式内控既内置限制IC,一根管即为一个独立的单元，上电即可正常工作。外控：则要配外置限制罂方可实现颜色改变，要多根管连接成系统，方可看出改变效果。目前市面上1.Ei）洗堵灯的应用以外控居多！2. 系统连接示意图：不同限制方式的洗墙灯系统由不同的组件构成。（1）外控1.ED洗堵灯系统主要由以下几个部件构成：限制器、同步线缆、洗墙灯、开关电源。其连接示意图如下：两台不同限制器之间通过同步线湍实现同步改变（2）内控1.ED洗墙灯系统主要由以卜几个部件构成：洗墙灯、电源（开关电源或变压港）。其连接示意图如下：*(AC220V)用意:连接时要区分信号线，电源线；公母头配对运用：直流电源留意区分上负极件。（3）实物示例图片（4）主要电子元洛件A）集成块（也叫芯片，简称IC）H前我们所用IC大致有以下几类：电源芯片：1.Do和DC-DC转换涔通信芯片：主要用到RS785通信芯片CPU限制芯片：单.片机恒流驱动芯片存储芯片时要留意区分!留意：元件名称前后缀字母都有其特定涵义，选皇和选购举例说明:DeviceDensity640:8刖12
