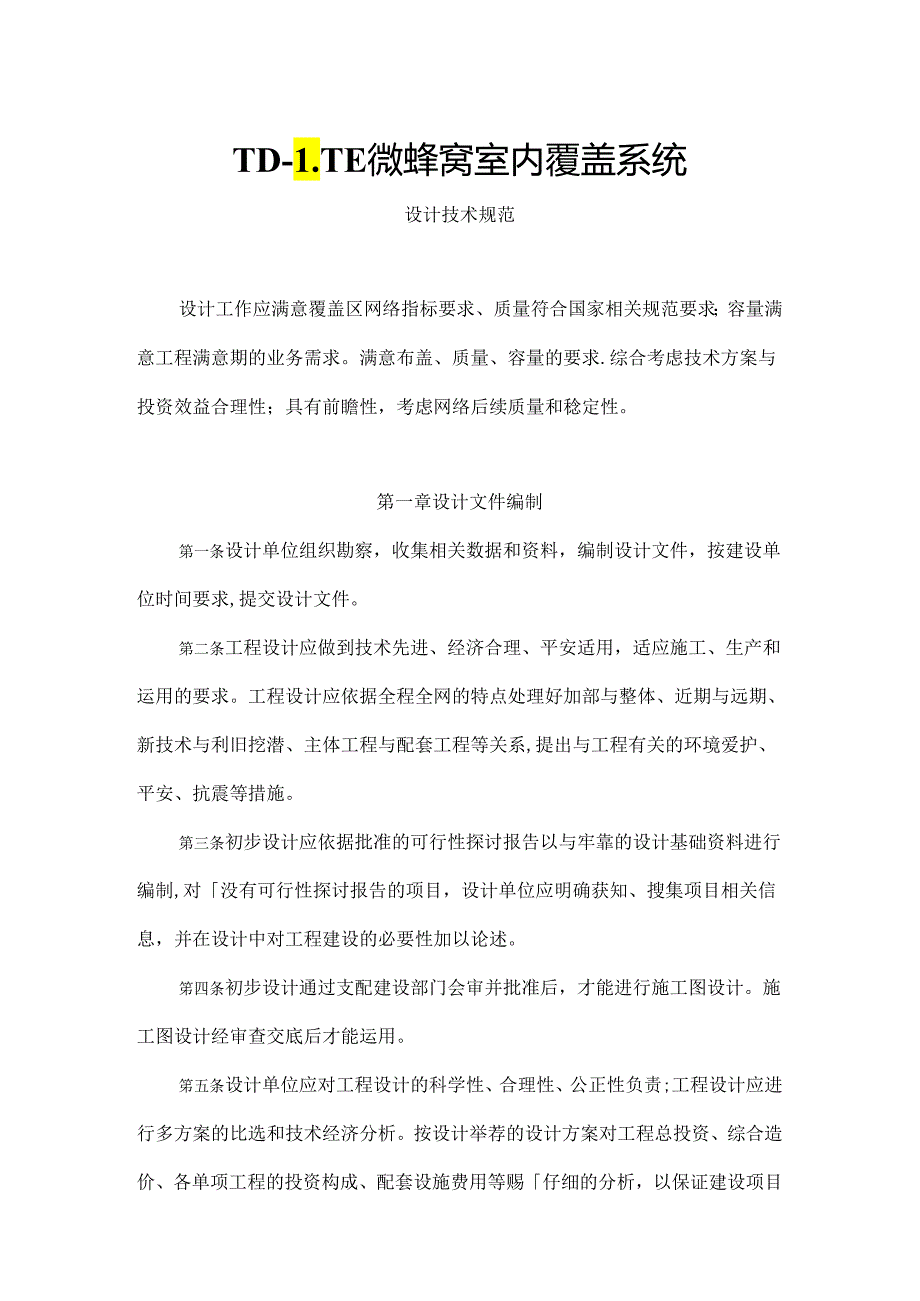

1、TD-1.TE微蜂窝室内覆盖系统设计技术规范设计工作应满意覆盖区网络指标要求、质量符合国家相关规范要求；容量满意工程满意期的业务需求。满意布盖、质量、容量的要求.综合考虑技术方案与投资效益合理性；具有前瞻性，考虑网络后续质量和稔定性。第一章设计文件编制第一条设计单位组织勘察，收集相关数据和资料，编制设计文件，按建设单位时间要求,提交设计文件。第二条工程设计应做到技术先进、经济合理、平安适用，适应施工、生产和运用的要求。工程设计应依据全程全网的特点处理好加部与整体、近期与远期、新技术与利旧挖潜、主体工程与配套工程等关系,提出与工程有关的环境爱护、平安、抗震等措施。第三条初步设计应依据批准的可行性

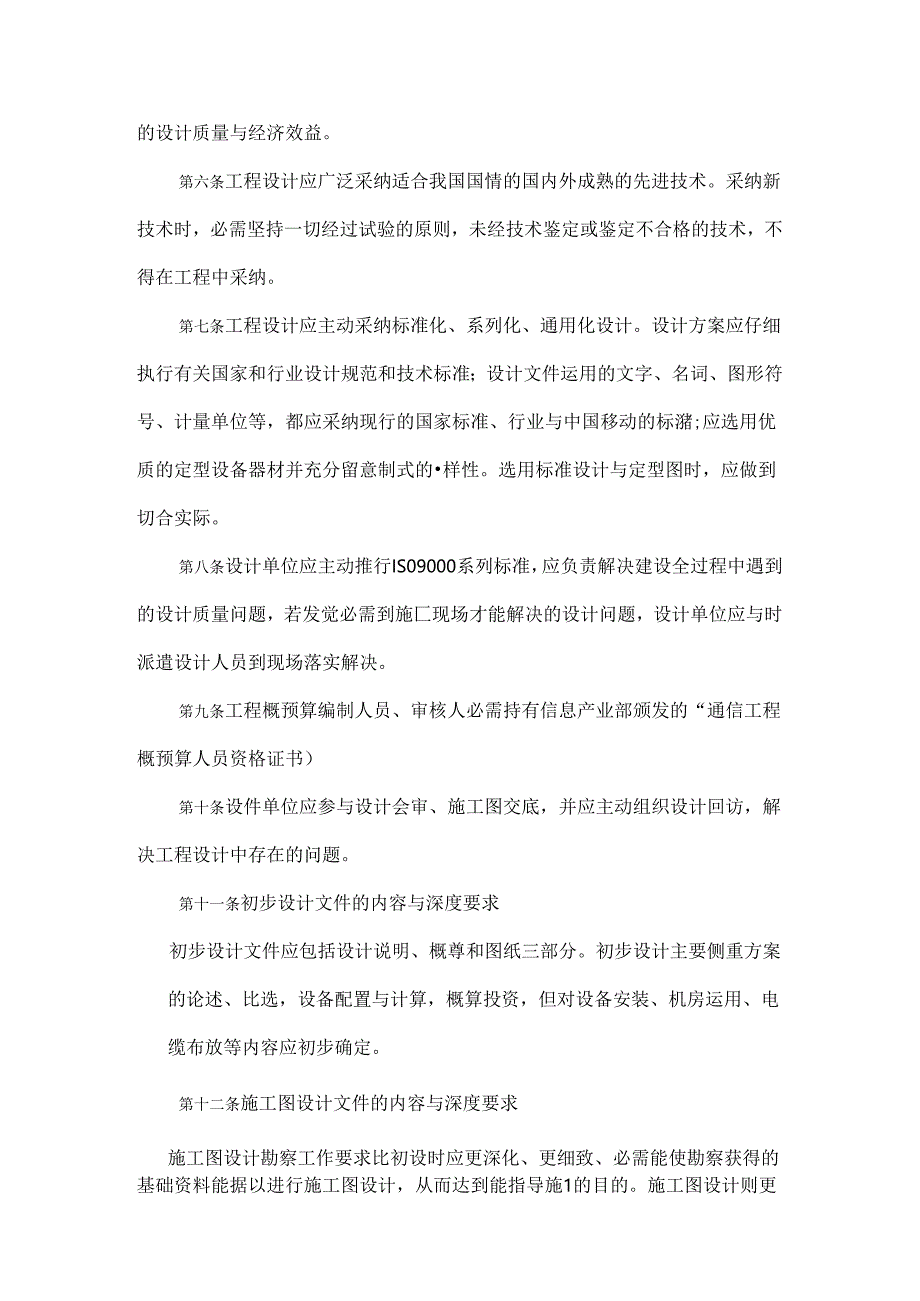

2、探讨报告以与牢靠的设计基础资料进行编制,对没有可行性探讨报告的项目，设计单位应明确获知、搜集项目相关信息，并在设计中对工程建设的必要性加以论述。笫四条初步设计通过支配建设部门会审并批准后，才能进行施工图设计。施工图设计经审查交底后才能运用。笫五条设计单位应对工程设计的科学性、合理性、公正性负责;工程设计应进行多方案的比选和技术经济分析。按设计举荐的设计方案对工程总投资、综合造价、各单项工程的投资构成、配套设施费用等赐仔细的分析，以保证建设项目的设计质量与经济效益。第六条工程设计应广泛采纳适合我国国情的国内外成熟的先进技术。采纳新技术时，必需坚持一切经过试验的原则，未经技术鉴定或鉴定不合格的技术
3、，不得在工程中采纳。第七条工程设计应主动采纳标准化、系列化、通用化设计。设计方案应仔细执行有关国家和行业设计规范和技术标准；设计文件运用的文字、名词、图形符号、计量单位等，都应采纳现行的国家标准、行业与中国移动的标潴;应选用优质的定型设备器材并充分留意制式的样性。选用标准设计与定型图时，应做到切合实际。第八条设计单位应主动推行IS09000系列标准，应负责解决建设全过程中遇到的设计质量问题，若发觉必需到施匚现场才能解决的设计问题，设计单位应与时派遣设计人员到现场落实解决。笫九条工程概预算编制人员、审核人必需持有信息产业部颁发的“通信工程概预算人员资格证书）第十条设件单位应参与设计会审、施工图交

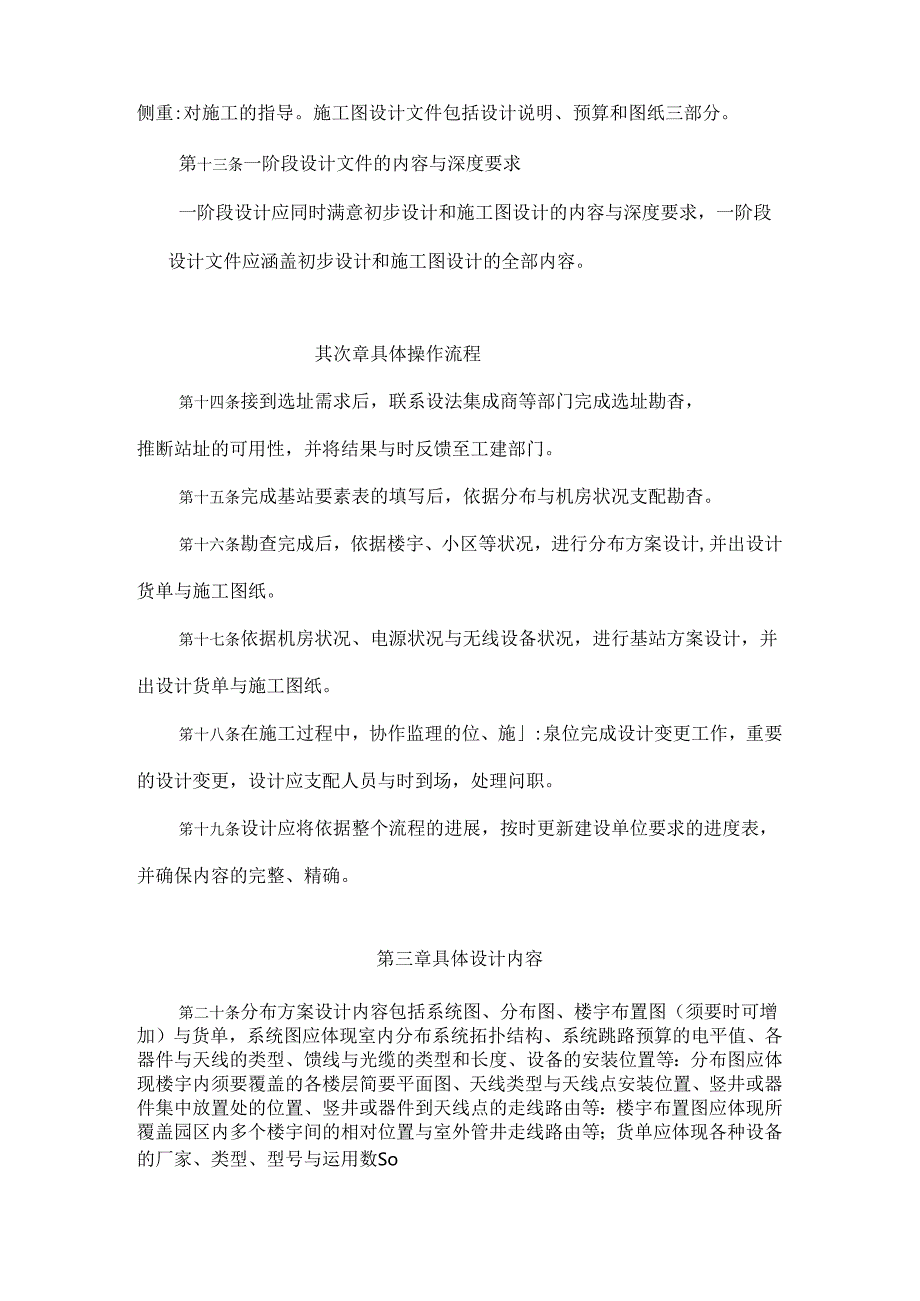

4、底，并应主动组织设计回访，解决工程设计中存在的问题。第十一条初步设计文件的内容与深度要求初步设计文件应包括设计说明、概尊和图纸三部分。初步设计主要侧重方案的论述、比选，设备配置与计算，概算投资，但对设备安装、机房运用、电缆布放等内容应初步确定。第十二条施工图设计文件的内容与深度要求施工图设计勘察工作要求比初设时应更深化、更细致、必需能使勘察获得的基础资料能据以进行施工图设计，从而达到能指导施1的目的。施工图设计则更侧重:对施工的指导。施工图设计文件包括设计说明、预算和图纸三部分。第十三条一阶段设计文件的内容与深度要求一阶段设计应同时满意初步设计和施工图设计的内容与深度要求，一阶段设计文件应涵盖
5、初步设计和施工图设计的全部内容。其次章具体操作流程第十四条接到选址需求后，联系设法集成商等部门完成选址勘杳，推断站址的可用性，并将结果与时反馈至工建部门。第十五条完成基站要素表的填写后，依据分布与机房状况支配勘杳。笫十六条勘查完成后，依据楼宇、小区等状况，进行分布方案设计,并出设计货单与施工图纸。第十七条依据机房状况、电源状况与无线设备状况，进行基站方案设计，并出设计货单与施工图纸。笫十八条在施工过程中，协作监理的位、施:泉位完成设计变更工作，重要的设计变更，设计应支配人员与时到场，处理问职。笫十九条设计应将依据整个流程的进展，按时更新建设单位要求的进度表，并确保内容的完整、精确。第三章具体设
6、计内容第二十条分布方案设计内容包括系统图、分布图、楼宇布置图（须要时可增加）与货单，系统图应体现室内分布系统拓扑结构、系统跳路预算的电平值、各器件与天线的类型、馈线与光缆的类型和长度、设备的安装位置等：分布图应体现楼宇内须要覆盖的各楼层简要平面图、天线类型与天线点安装位置、竖井或器件集中放置处的位置、竖井或器件到天线点的走线路由等：楼宇布置图应体现所覆盖园区内多个楼宇间的相对位置与室外管井走线路由等；货单应体现各种设备的厂家、类型、型号与运用数So第二十一条基站方案设计内容包括设备安装图、缆线布放图（须要时可增加）、走线架安装图（须要时可增加）、GPS天线安装图与设备连接图、基站要素表与货单，
7、设备安装图应体现基站站址的经纬度、机房所在位置、机房相关信息、基站设备在机房内的安装位置、空调与其他配套设备的安装位置、设备的类型、基站设备结构配置、设备安装方式与供电方式等：缆线布放图应体现机房内各设备间缆线的走线路由与长度等：走线架安装图应体现机房内走线架安装位置、安装固定位置与方式等；GPS天线安装图应体现GPS天线与避雷针安装位置、GRS馈线走线路由与长度等:设备连接图应体现系统拓扑结构、设备连接关系、设备间光缆长度与类型、各设备的安装位置等：基站要素表应按相关模版要求填写各类必要信息：货单应体现各种设备的厂家、类型、型号与运用数量。第二十二条设计的位接到集成厂家供应的有效图纸现场勘察
8、与网优确认配苴后10个工作口内提交室内分布方案到网优审核；信源设计要求在确定需求2个作日内供应相关图纸：现场勘查完成后3个1：作日内提交要素表到网优；设计方案通过后，依据设计方案在2个工作日内输动身货清单：现场实际状况与原设计发生较大变更造成设计变更，设计人员确认状况后需在3个工作日内提交设计变更图纸。第四章设计改造原则请参照：中国移动通信集团公司下发的“11TTE规模试商用网室内分布系统改造指导原则”.前百为指导各省公司开展TD-1.TE规模试商用网工程室内分布系统的建设工作,特制定本原则。请各省公司在TD-1.TE规模试商用网工程的室内分布系统建设中遵照本指导原则的技术指标、建设与配置原则
9、执行。本指导原则由中国移动通信集团公司支配建设部负责说明。TD-1.TE室内分布系统建设总体原则(一)TD-1.TE室内分布系统的建设应综合考虑业务需求、网络性能、改造难度、投资成本等因素，体现TD-1.TE的性能特点并保证网络质量，且不影响现网系统的平安性和稳定性。(二)室内分布系统运用双路建设方式能充分体现MIMO上下行容量增益，在TD-1.TE规模试商用网工程中应依据物业点具体状况综合考虑业务需求、改造难度等因素，分别选择适当比例的新建、改造场景部署双路室分系统。()TD-1.TE室内分布系统建设应综合考虑GSM.TD-SCDMA、W1.AN和TD-1.TE共用的需求，并依据相关要求促进
10、室内分布系统的共建共享。多系统共存时系统间隔离度应满意要求，避开系统间的相互干扰。（E）TD-1.TE室内分布系统建设应坚持室内外协同覆盖的原则，限制好室内分布系统的信号外泄。（五）TD-1.TE室内分布系统建设应保证扩容的便利性，尽量做到在不变更分布系统架构的状况卜.，通过小区分裂、增加载波、空分复用等方式快速扩容，满意业务需求。（六）TD-1.TE室内分布系统运用E频段。与室外宏基站采纳异频组网方式，室内小区间可以依据场景特点采纳同频或异频组网。（）TK1.TE与TD-SCDMA（E频段）共存时，应通过上卜行时隙对齐方式规避系统间干扰。（八）TD-1.TE室内分布系统应依据“多天线、小功率
11、”的原则进行建设，电磁辎射必需满意国家和通信行业相关标准。信源建设频率配JlE频段作为本期TD-1.TE扩大规模试验网室内分布系统的主要运用频段，运用2330-2370MHz共40MHz频率。在有特殊需求的场景可以运用F频段18801900M1IZ共20.MIIZ频率。E频段原则上01（载波带宽20MHz）配置小区运用2350-2370MHz频率，在室内小区间异频组网场景，容量:需求较高时相邻小区可分别运用2350-2370MHz和2330-2350MHz频率。F频段原则上Ol（载波带宽20MHz）配置小区运用18801900MHz频率。信源选取室内分布系统在选择信号源时，主要应依据物业点区域
12、的业务需求、资源状况、无线环境状况和所选室内分布系统类型确定。TD-1.TE扩大规模试验网室内分布系统主要采纳分布式基站（BBU+RRlD作为信源。对于单路且具备升级条件的室分系统基站优先采纳升级方式建设，其他室分基站采纳新增支持E频段的双通道RRC设备作为信源。在有特殊需求的场景可以采纳支持F/A/E频段的单通道设备进行建设。信源配原则上单小区配置为01,载波带宽为20MHz。在会展中心展厅、体育场馆座席区、交通枢纽候乘大厅等开阔场景采纳室内小区间异频组网方案时,载波带宽可以配置为20MHz.对于单小区无法满意装盖与容最需求的场景，可以配置多个小区。功率配RRU设备支持的最高输出功率为40W
13、7通道，应依据覆盖规划进行功率配置并做适当预留，考虑扩容与优化需求，建议功率预留3-6dB0RRUBS1. RRU分区规划对丁运用多个RRU覆盅的物业点需进行RRU的覆盖分区规划，规划时应使得各个RRI.分区间的隔离度尽可能高，以利于后期扩容，降低改造工作量。对于采纳双路室分系统的建设场景，应将RRU的两个通道对应覆盖相同区域。对丁纳单路室分系统的建设场景，当运用双通道RRU时，可依据设备实力，将RRU的两个不同通道分别对应也盖不同区域或采纳单通道工作模式。规划时保证通道间的隔离度尽可能高，以利于后续空分曳用技术引入，提升单路天馈线系统的容量。2. RRU连接应依据小区配置和设备Ir接口支持状
14、况确定BBf与RRl.之间的星形连接或RRU级联方式，并依据BBU与RRlI之间的连接方式配置光纤资源。时隙配置TD-1.TE室内分布系统需具备时隙调整的实力，便;进行不同时隙配置或交叉时隙干扰等验证项目。对与TD-SCDMA（E频段）共存的场景，需通过上下行时隙对齐方式规避TD-SCDMA和TD-1.TE交叉时隙干扰。传输带宽配置要求按单小区Ol(20MHZ)核算传输带宽需求。为1.TE基站配置的1.SP的保证带宽和峰值带宽如下:区域项R室内分布站(MbPS)主测区域保证带宽(CIR)120峰值带宽(PIR)210非主测区域保证带宽(CIR)80峰值带宽(PIR)150依据不同层面PTN网络
15、徵盖面的不同，在满意CIR带宽的基础上，在不同层面为1.TE基站规划顶窗带宽，具体如下:区域接入层(Mbps)汇聚层(Mbps)核心层(Mbps)室内分布站室内分布站室内分布站主测区域210180120非主测区域15012080同步信号配要求TD-1.TE系统须要严格的时间同步要求，原则上时间同步以GPS卫星信号为主用、1588v2备用,对于安装GPS困难的基站可采纳1588v2时间同步。和TD-SCDMA共址建设的TD-1.TE基站，如TD-1.TE和TD-SCDMA共用BBU,则利用已有同步信号；如不共用BBU,原则上通过分路方式引入同步信号,在确定分路方案时应考虑分路器带来的插损，确保TD-SCDM-A和TD-1.TE时间信号强度满意接收灵敏度要求。新选址建设的TD-1.TE基站新建GPS引入同步信号。BBU供电1 .TD-1.TE室内分布信源站通信设备负荷参考值TD-1.TE室内分布信源站无线设备功耗（含1个BBU、5个RR1.）按210OW计算，传输和监控设备功耗按200W计算；各厂家设备耗电不同,其中单个BBU功耗最大值约1000W,单个RRlF耗最大值约270限2 .独立新建TD-1.TE室内分布信源站（1）各站均配置1套交直流供电系统，分别由1台沟通配
