《M15#砂浆配合比.docx》由会员分享，可在线阅读，更多相关《M15#砂浆配合比.docx（3页珍藏版）》请在第壹文秘上搜索。

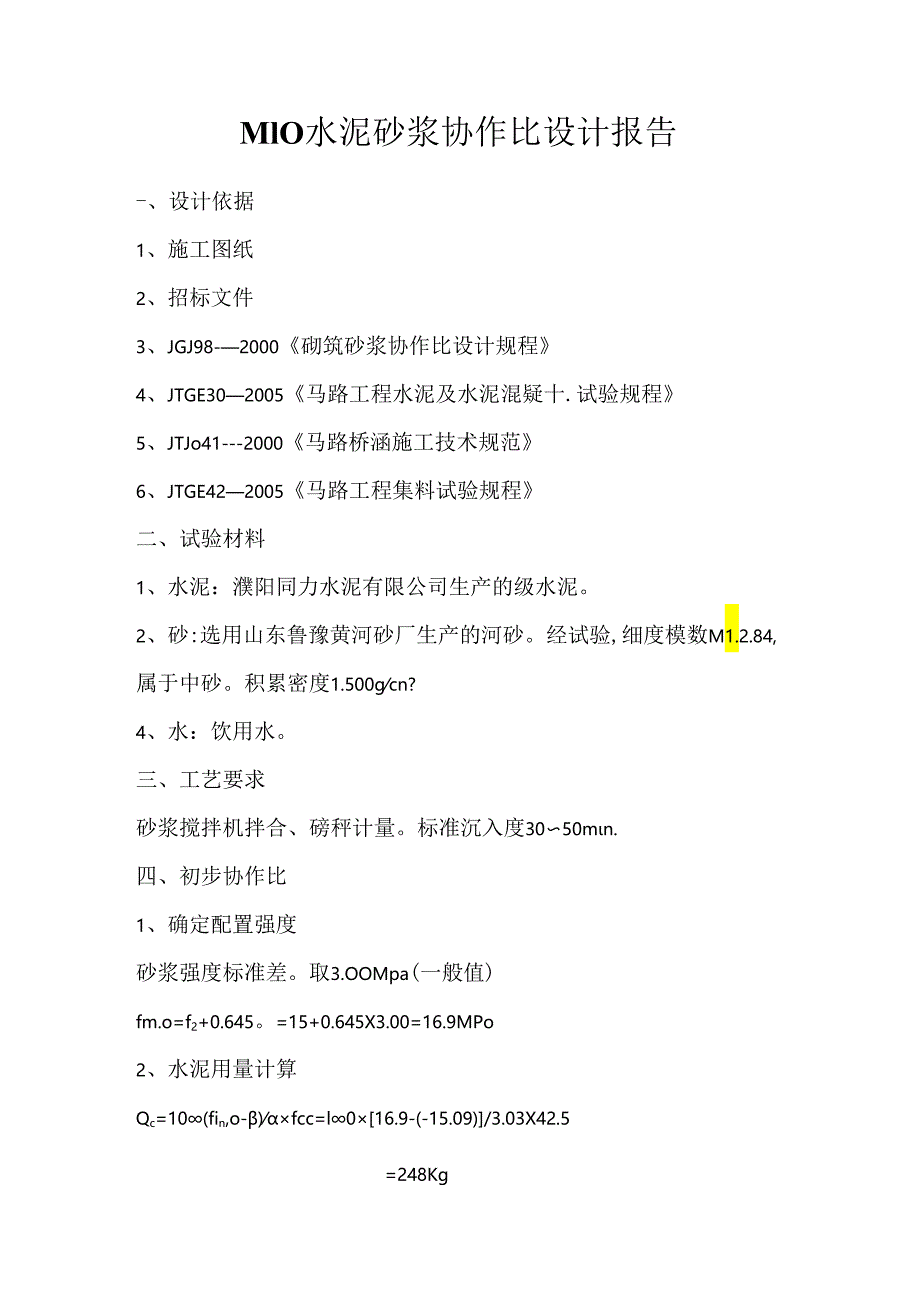

1、MlO水泥砂浆协作比设计报告-、设计依据1、施工图纸2、招标文件3、JGJ98-2000砌筑砂浆协作比设计规程4、JTGE302005马路工程水泥及水泥混疑十.试验规程5、JTJo41-2000马路桥涵施工技术规范6、JTGE422005马路工程集料试验规程二、试验材料1、水泥：濮阳同力水泥有限公司生产的级水泥。2、砂:选用山东鲁豫黄河砂厂生产的河砂。经试验,细度模数M1.2.84,属于中砂。积累密度1.500gcn?4、水：饮用水。三、工艺要求砂浆搅拌机拌合、磅秤计量。标准沉入度3050mn.四、初步协作比1、确定配置强度砂浆强度标准差。取3.OOMpa(一般值)fm.o=f2+0.645。

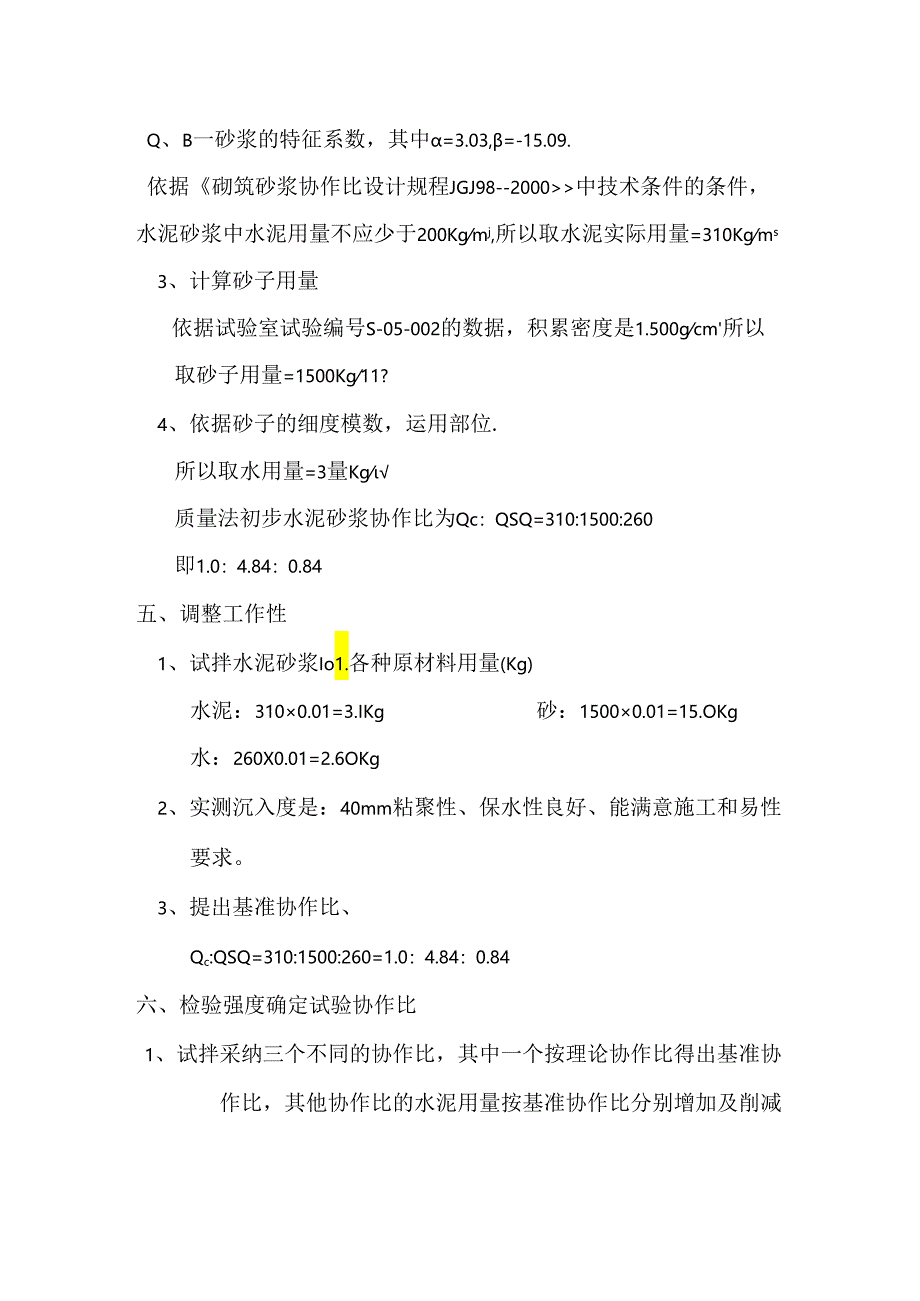

2、=15+0.645X3.00=16.9MPo2、水泥用量计算Qc=10(fin,o-)fcc=l016.9-(-15.09)/3.03X42.5=248KgQ、B一砂浆的特征系数，其中=3.03,=-15.09.依据砌筑砂浆协作比设计规程JGJ98-2000中技术条件的条件，水泥砂浆中水泥用量不应少于200Kgmj,所以取水泥实际用量=310Kgms3、计算砂子用量依据试验室试验编号S-05-002的数据，积累密度是1.500gcm所以取砂子用量=1500Kg11?4、依据砂子的细度模数，运用部位.所以取水用量=3量Kg质量法初步水泥砂浆协作比为Qc：QSQ=310:1500:260即1.0：

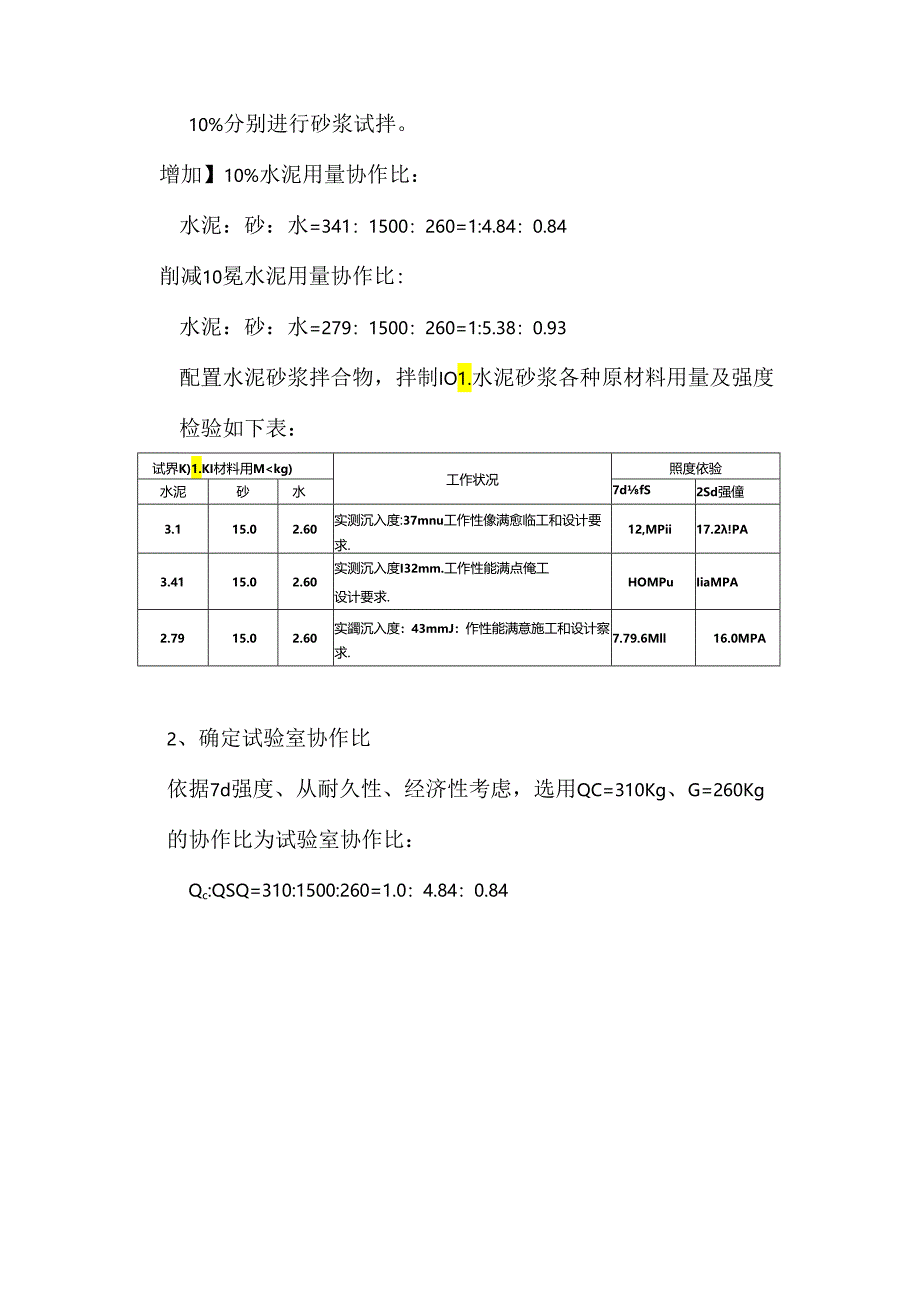

3、4.84：0.84五、调整工作性1、试拌水泥砂浆Io1.各种原材料用量(Kg)水泥：3100.01=3.IKg砂：15000.01=15.OKg水：260X0.01=2.6OKg2、实测沉入度是：40mm粘聚性、保水性良好、能满意施工和易性要求。3、提出基准协作比、Qc:QSQ=310:1500:260=1.0：4.84：0.84六、检验强度确定试验协作比1、试拌采纳三个不同的协作比，其中一个按理论协作比得出基准协作比，其他协作比的水泥用量按基准协作比分别增加及削减10%分别进行砂浆试拌。增加】10%水泥用量协作比：水泥：砂：水=341：1500：260=1:4.84：0.84削减10冕水泥用
4、量协作比:水泥：砂：水=279：1500：260=1:5.38：0.93配置水泥砂浆拌合物，拌制IO1.水泥砂浆各种原材料用量及强度检验如下表：试界K)1.KI材料用Mkg)工作状况照度依验水泥砂水7dfS2Sd强僮3.115.02.60实测沉入度:37mnu工作性像满愈临工和设计要求.12,MPii17.2!PA3.4115.02.60实测沉入度I32mm.工作性能满点俺工设计要求.HOMPuIiaMPA2.7915.02.60实蠲沉入度：43mmJ：作性能满意施工和设计察求.7.79.6Mll16.0MPA2、确定试验室协作比依据7d强度、从耐久性、经济性考虑，选用QC=310Kg、G=260Kg的协作比为试验室协作比：Qc:QSQ=310:1500:260=1.0：4.84：0.84
