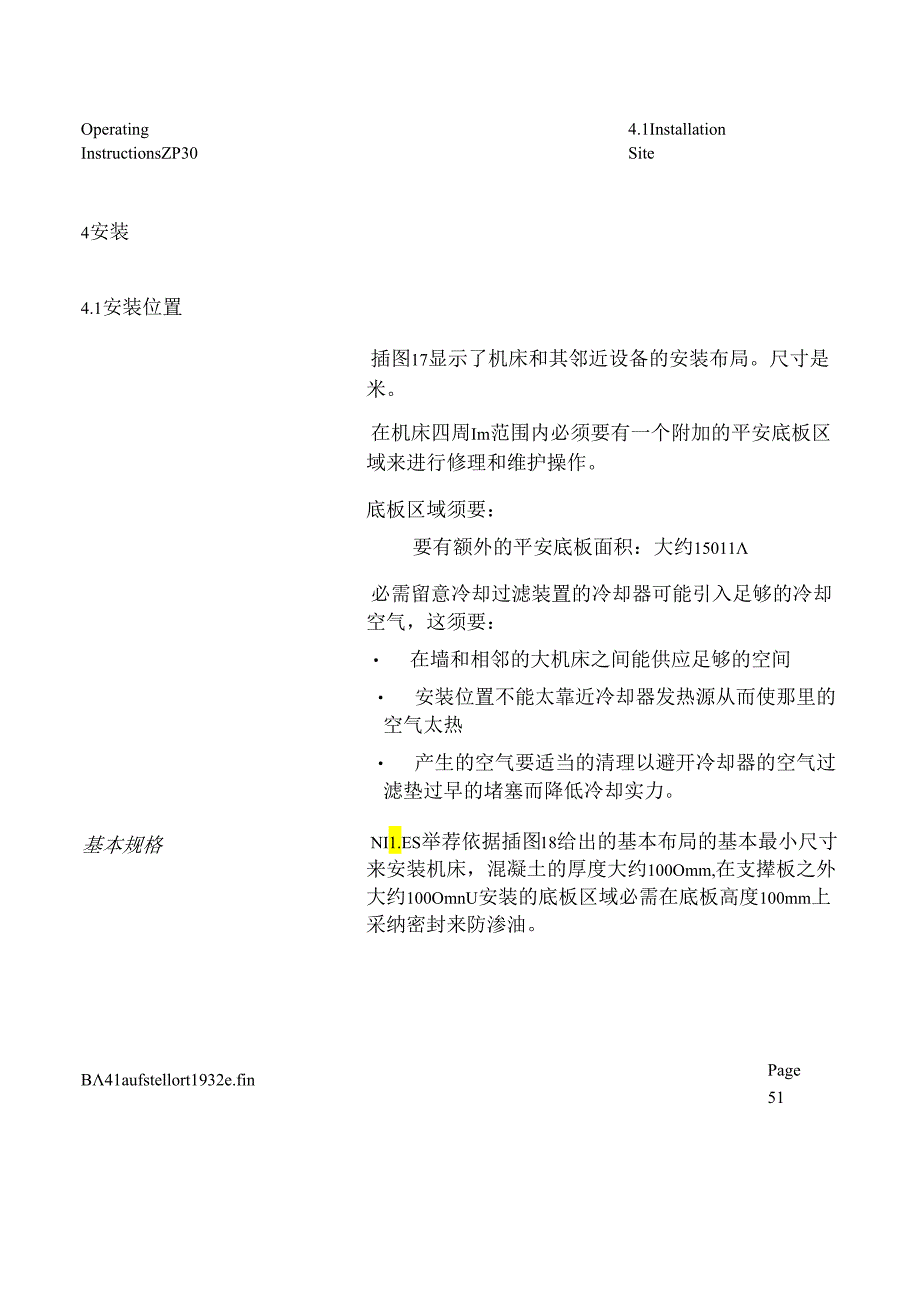

1、Operating4.1InstallationInstructionsZP30Site4安装Page514.1安装位置插图17显示了机床和其邻近设备的安装布局。尺寸是米。在机床四周Im范围内必须要有一个附加的平安底板区域来进行修理和维护操作。底板区域须要：要有额外的平安底板面积：大约15011必需留意冷却过滤装置的冷却器可能引入足够的冷却空气，这须要： 在墙和相邻的大机床之间能供应足够的空间 安装位置不能太靠近冷却器发热源从而使那里的空气太热 产生的空气要适当的清理以避开冷却器的空气过滤垫过早的堵塞而降低冷却实力。基本规格NI1.ES举荐依据插图18给出的基本布局的基本最小尺寸来安装机床，混
2、凝土的厚度大约100Omm,在支撵板之外大约100OmnU安装的底板区域必需在底板高度100mm上采纳密封来防渗油。B41aufstellort1932e.finOperatingInstructionsZP304.1InstallationSite尺寸为min插图17：君手机床的安装髓箍舞野到现有的接6：配电柜拆卸区图例：1：有立柱的机床基座2：液压装置3：曹副竞装置5；霸装置7：限制器8：本间断电源9：变压器10：打印机磨削机床的主电源（至于规格，见章节4.2.1）气动连接器（至于规格，见章节4.2.2）调制解调器连接器接地Page52B41aufsteiIort1932e.fmOpera

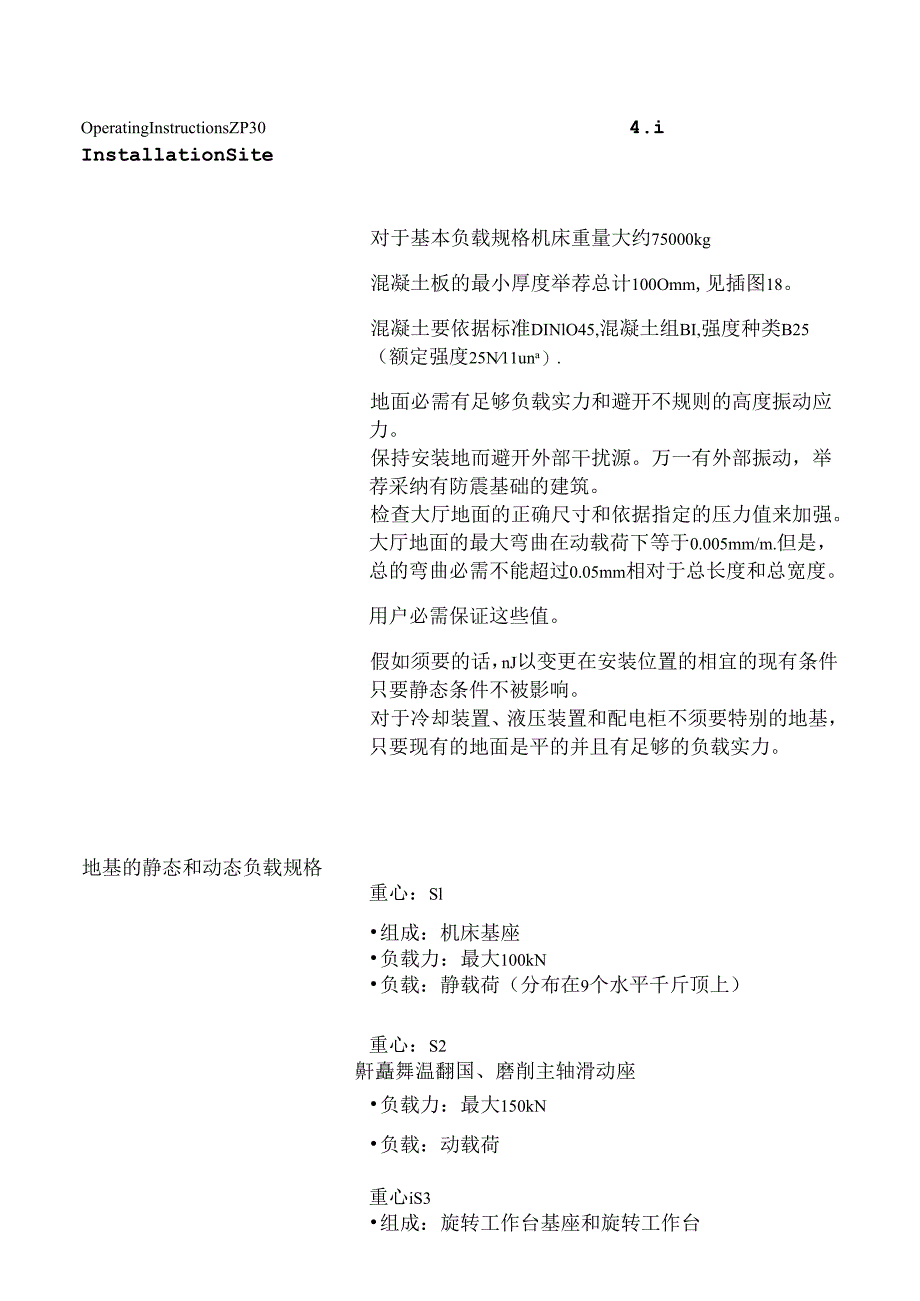

3、tingInstructionsZP304.iInstallationSite对于基本负载规格机床重量大约75000kg混凝土板的最小厚度举荐总计100Omm,见插图18。混凝土要依据标准DINlO45,混凝土组BI,强度种类B25（额定强度25N11una）.地面必需有足够负载实力和避开不规则的高度振动应力。保持安装地而避开外部干扰源。万一有外部振动，举荐采纳有防震基础的建筑。检查大厅地面的正确尺寸和依据指定的压力值来加强。大厅地面的最大弯曲在动载荷下等于0.005mm/m.但是，总的弯曲必需不能超过0.05mm相对于总长度和总宽度。用户必需保证这些值。假如须要的话，nJ以变更在安装位置的相
4、宜的现有条件只要静态条件不被影响。对于冷却装置、液压装置和配电柜不须要特别的地基，只要现有的地面是平的并且有足够的负载实力。地基的静态和动态负载规格重心：Sl 组成：机床基座 负载力：最大100kN 负载：静载荷（分布在9个水平千斤顶上）重心：S2鼾矗舞温翻国、磨削主轴滑动座 负载力：最大150kN 负载：动载荷重心iS3 组成：旋转工作台基座和旋转工作台,负载力：最大200kN负载：静载荷（分他在6个水平千斤顶）PageB41j3ufstellortJ932-e.fmbse22.10453operatinginstructionsZP3041installationSite重心：S4*组成：
5、工件负载力：最大300kN负载：旋转负载总静载荷:750kN.关于最大静载荷点，见插图18。Page54BA41aufsteilort1932e.fmOperatingInstructionsZP30尺寸为mm4.1InstallationSite插图18：党削机床地基布图例：1：机床基座和带旋转工作台的旋转工作台基座2:液压包3:油过海器4:冷却系统5:电力柜（电力连接点）6:操作点7:术间1组（1源9:磨削机床高重心位置10:水平千片顶的位置和尺寸（包括交付）11:混凝土板BA41Hufstellort1932efmPage554.2Mediaspecification-总电压：-额定频率
6、：-连接的负载:.额定电流：-主保险丝：InstructionManualZP304.2介质规格4.2.1沟通电源置牢接的规格（至于位置，见地基和地板3/N/PEAC380V107+6%50Hz+/-2%140kV150A200A在地板面之上的总电源线的长度：大约3500nun机床的电力安装须耍卜列的沟通电源：电压谐波电压中断电压下降恒定的操作电压是额定电压的Q9.1,06在有效导线之间的从其次到第五谐波产生的谐波扭曲必需不超过总有效电压的10%。电压中断或零瓦特电压在总电源的一个周期中必需不能出现超过3ms.在连续的中断之间超过1秒的时间段必需越过。电压下降在一-个单独的周期中必需不能超过总
7、电源的最高电压的20舟。在连续的中断之间超过1秒的时间段必需越过。总电源电线的横截面取决于当前的规则和供电线的规格一样，并且必需通过用户指定。万一电压变更超过额定值的5%三相沟通电动机的扭矩可能会下降。sellPage57B42medienanf1931e.fmInstruction4.2MediaManualZP30specification操作设备剩余电流机床上装备的设备经过地线（PE）传递了超过10m的工作电流。所以，接地电线的最小横截面必需选择及外部导体相关（见标准DI57100,Part540/VDE0100,表2）。警告！供电线的横截面必需不能小于1如以.故障电流的循环断路器必需不
