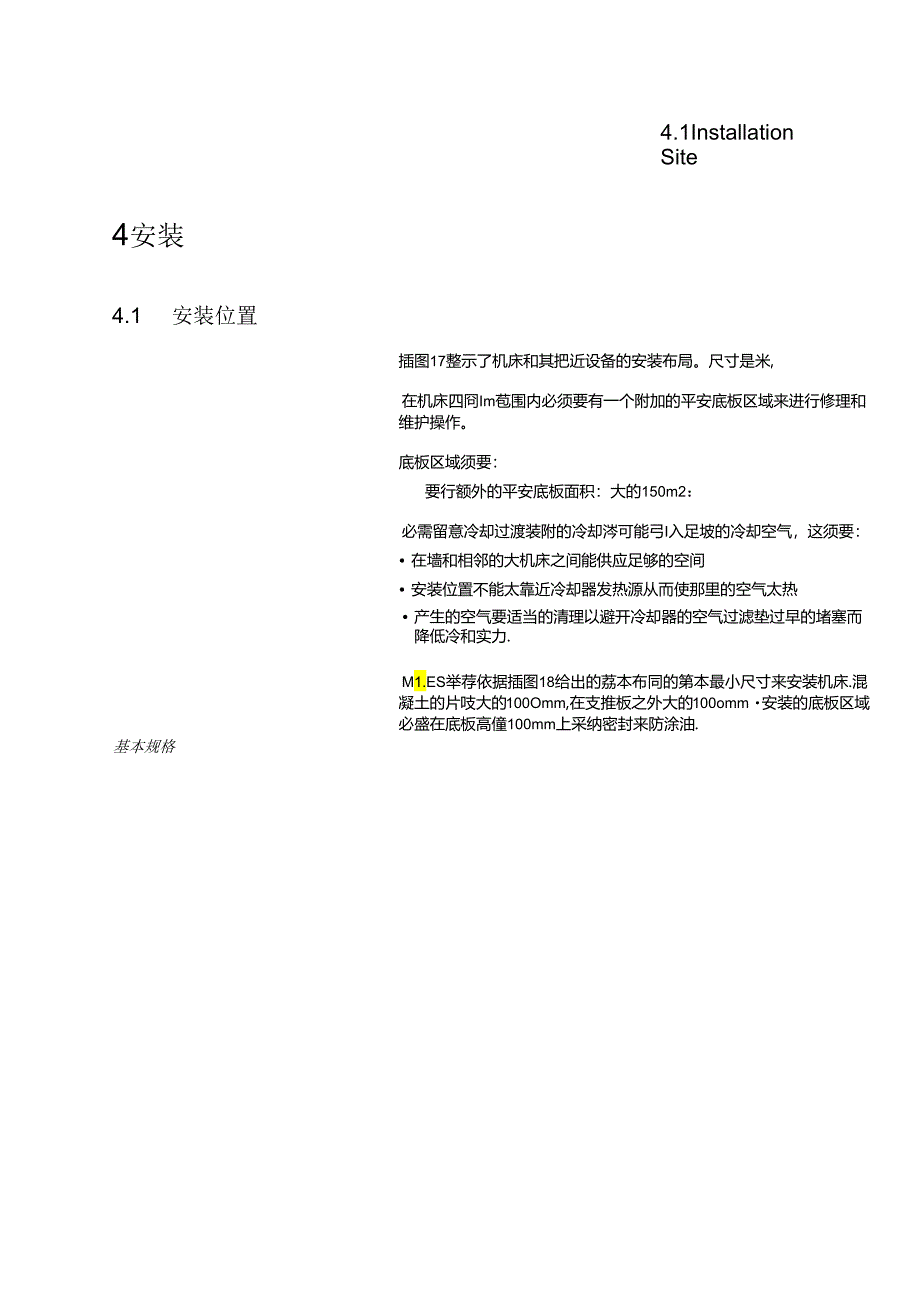

1、4.1InstallationSite4安装4.1安装位置基本规格插图17整示了机床和其把近设备的安装布局。尺寸是米,在机床四冏Im苞围内必须要有一个附加的平安底板区域来进行修理和维护操作。底板区域须要：要行额外的平安底板面积：大的150m2：必需留意冷却过渡装附的冷却涔可能弓I入足坡的冷却空气，这须要： 在墙和相邻的大机床之间能供应足够的空间 安装位置不能太靠近冷却器发热源从而使那里的空气太热 产生的空气要适当的清理以避开冷却器的空气过滤垫过早的堵塞而降低冷和实力.M1.ES举荐依据插图18给出的荔本布同的第本最小尺寸来安装机床.混凝土的片吱大的100Omm,在支推板之外大的100omm安装

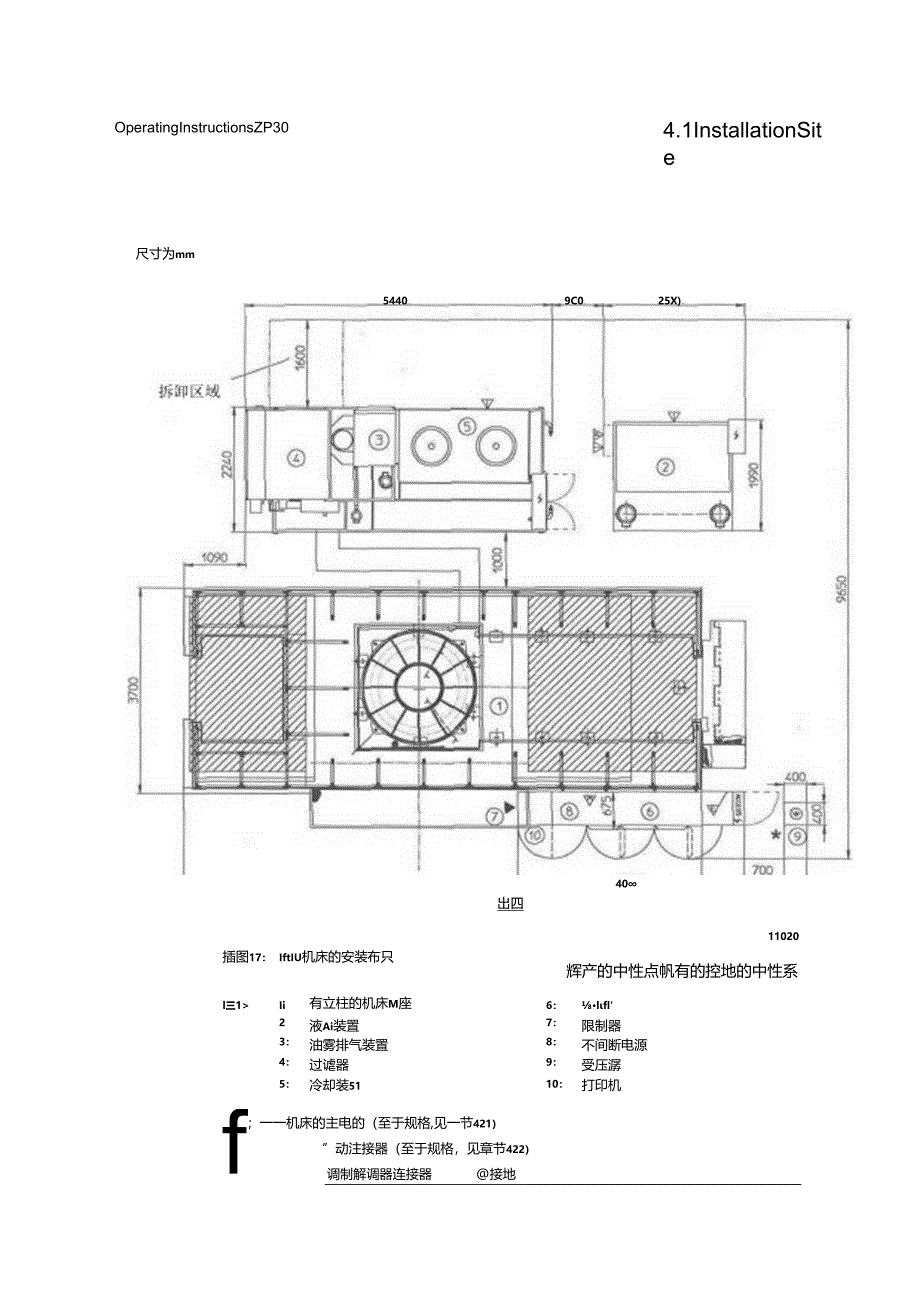

2、的底板区域必盛在底板高僮100mm上采纳密封来防涂油.OperatingInstructionsZP304.1InstallationSite尺寸为mm54409C025X)40出四11020插图17：IftIU机床的安装布只辉产的中性点帆有的控地的中性系l三1Ii有立柱的机床M座6：lfl2液Ai装置7：限制器3：油雾排气装置8：不间断电源4：过谑器9：受压潺5：冷却装5110：打印机f；一一机床的主电的（至于规格,见一节421）”动注接器（至于规格，见章节422）调制解调器连接器接地4.iInstallationOperatingInstructionsZP30Site地基的静态和动态负软

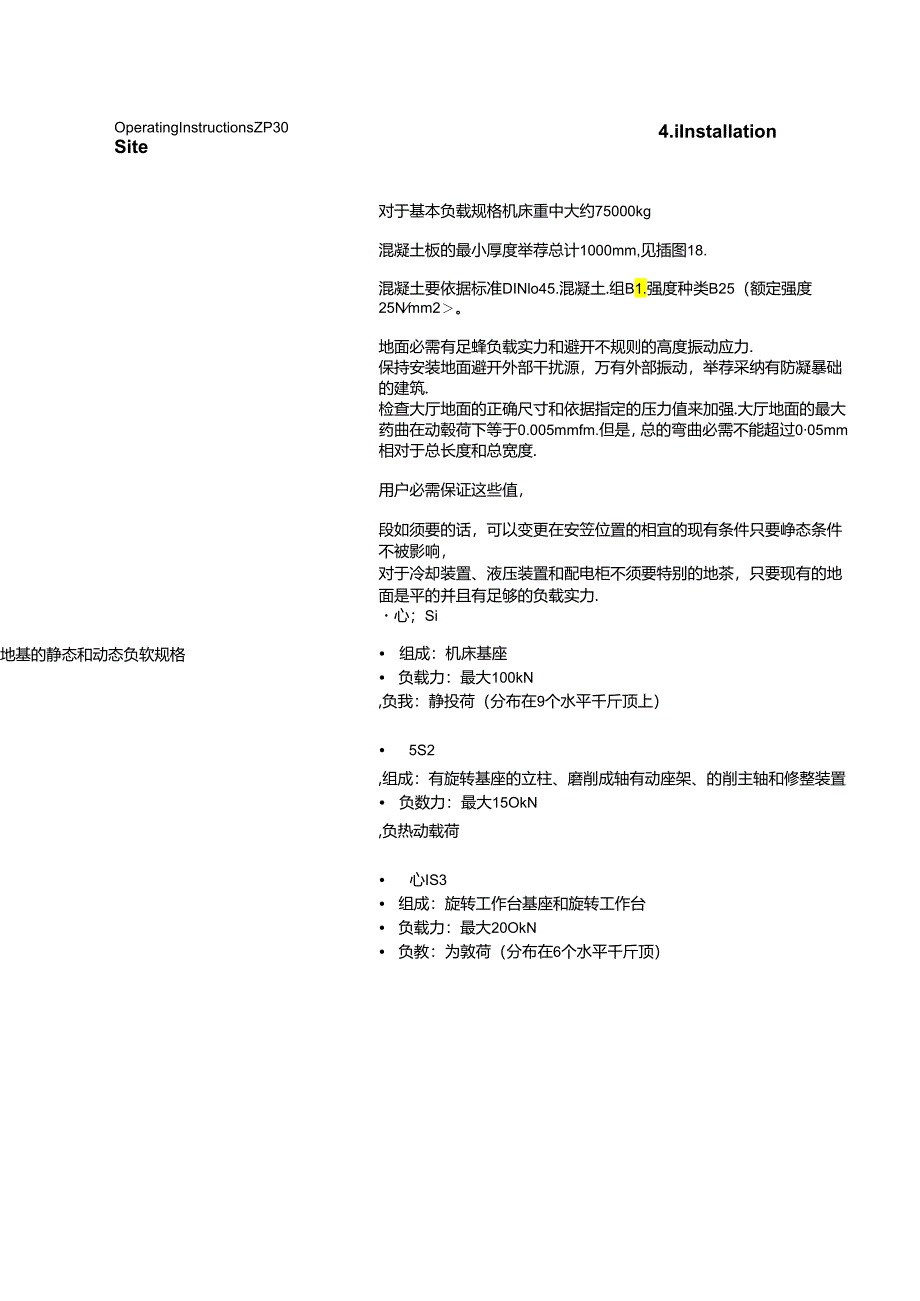

3、规格对于基本负载规格机床重中大约75000kg混凝土板的最小厚度举荐总计1000mm,见插图18.混凝土要依据标准DINlo45.混凝土.组B1.强度种类B25（额定强度25Nmm2。地面必需有足蜂负载实力和避开不规则的高度振动应力.保持安装地面避开外部干扰源，万有外部振动，举荐采纳有防凝暴础的建筑.检查大厅地面的正确尺寸和依据指定的压力值来加强.大厅地面的最大药曲在动毂荷下等于0.005mmfm.但是，总的弯曲必需不能超过005mm相对于总长度和总宽度.用户必需保证这些值，段如须要的话，可以变更在安笠位置的相宜的现有条件只要峥态条件不被影响，对于冷却装置、液压装置和配电柜不须要特别的地茶，只
4、要现有的地面是平的并且有足够的负载实力.心；Si 组成：机床基座 负载力：最大100kN,负我：静投荷（分布在9个水平千斤顶上） 5S2,组成：有旋转基座的立柱、磨削成轴有动座架、的削主轴和修整装置 负数力：最大15OkN,负热动载荷 心IS3 组成：旋转工作台基座和旋转工作台 负载力：最大20OkN 负教：为敦荷（分布在6个水平千斤顶）NI1.ESoperatinginstructionszp304InstallationinstallationSite心,S4*组成：工件,负载力:最大30OkN负级：旋转负我总薪教荷：750kN.关于最大静我荷点，见插图184.1InstallationS
5、ite尺寸为mm图例I1:机床W座和带旋转1S的宜料I：作台从座2：液压包3:油过城搭4:冷却系统5:电力机（电力连接点）6:操作点7：不间断电源9:磨削机味的小心位置10:水平千斤顶的位置和尺寸（包括支付）11：混凝土板BA41ajtstl0fiI932efmInstructionManualZP304.2Mediaspecification4.2介质规格4.2.1 沟通电源沟通电源连接的规格（至于位词.，见地法和地板区域布局）：- 总电压：3/N/PEAC380V- 额定频率：107+6%50Hz+/-2%- 连接的负至140kVA- 额定电流：150A- 主保险丝：2A在地板面之上的总电
6、源线的长度：大约350Omm机床的电力安装须要下列的沟通电源：电压恒定的镰作电压是额定电压的09.1Q6谐波在有效导线之间的从其次到第R谐波产生的谐波扭曲必御不邮过总有效电压的10%.电压中断电压中断或零瓦特电压在总电源的一个周期中必需不能出现超过3ms.在连续的中断之间超过1杪的时间段必需越过”电压下降电压下降在一个国独的周期中必需不能超过总电源的最高电压的20%,在连续的中断之间超过1杪的时间段必需越过，总电源电线的横豉面取决于当前的规则和供电线的规格一样，井a必需通过用户指定.万一电压变更超过额定值的5%,三相沟通电动机的扭矩可能会EInstructionManualZP304.2Med
7、iaspecification题作设备搬余电潦机床上装符的设法经过地线（PE）传递/超过K）mA的工作电流,所以,接地电线的最小横截面必需选择与外部导体相关（见标准DIN57100.Pan540lVDE0100.表2）.警告！供电畿的横做面必需不能小于100mm3.故障电流的警环斯路春必需不修作为爱护设备耒安装.4.2.2压缩空气供应压缩空气连接器的规格（至于位置，见地基和地板区域布局）：-空气压力：大约68bar-流量：大为770Vmin为了部件的有长的运用时间和相宜过港那更新间序.压缩空气依照标准PNEUROP6611/1984.Part1举荐和下面提及的性防种类一样：固体战粒2含水率2含
8、油电2质盘等级的说明固体微粒含油*三(fluorcarbons)含水率机fit等级允许的双大微粒尺、Jm允许的最人的含Hmgm3允许的G大含最mgmj留点1010.10.01SC2110.1-203C3551.0+2C440不指定5*10C525不指定Niles举荐:BA42n)Cic11a11f1931.fmInstructionManualZP304.2Mediaspecification最大容许粒度尺寸为1m;以大容许含油量0.1mgm3;在负20级氏度的冰点上完全无含水量4.2.3油规格4.2.4电话连接用于冷却和润滑的油的旗冒花油和冷却液的说明表中有具体说明一见章节10.1.为了能利用远程诊断包须要一个电话连接.Nl1.ES举荐分别安装一个相像的TAE连接和WeSlem抽头.来配置ISDN的相像连接.8A42meinan1931e.frn
