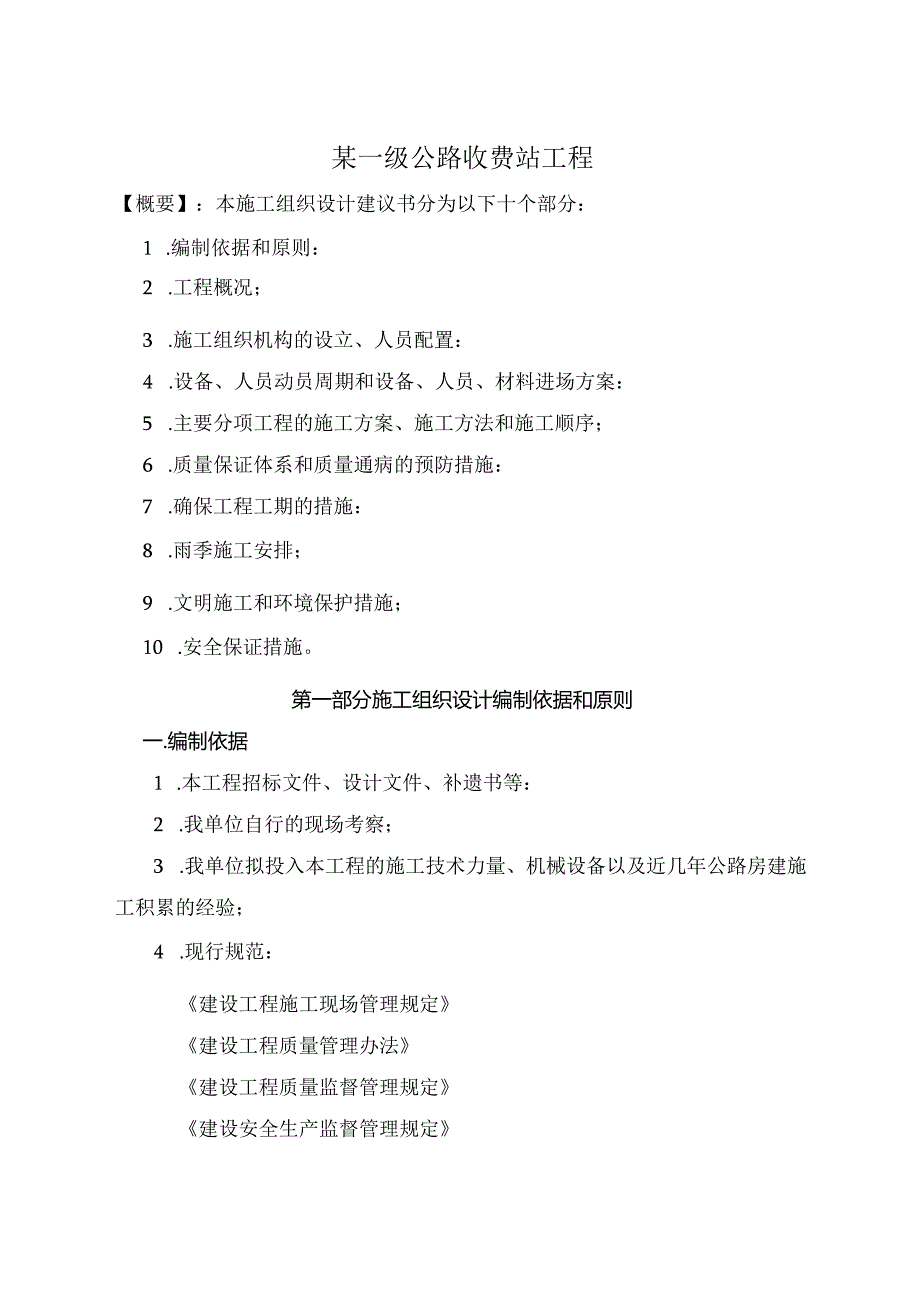

1、某一级公路收费站工程【概要】：本施工组织设计建议书分为以下十个部分：1 .编制依据和原则：2 .工程概况；3 .施工组织机构的设立、人员配置：4 .设备、人员动员周期和设备、人员、材料进场方案：5 .主要分项工程的施工方案、施工方法和施工顺序；6 .质量保证体系和质量通病的预防措施：7 .确保工程工期的措施：8 .雨季施工安排；9 .文明施工和环境保护措施；10 .安全保证措施。第一部分施工组织设计编制依据和原则一.编制依据1 .本工程招标文件、设计文件、补遗书等：2 .我单位自行的现场考察；3 .我单位拟投入本工程的施工技术力量、机械设备以及近几年公路房建施工积累的经验；4 .现行规范：建设

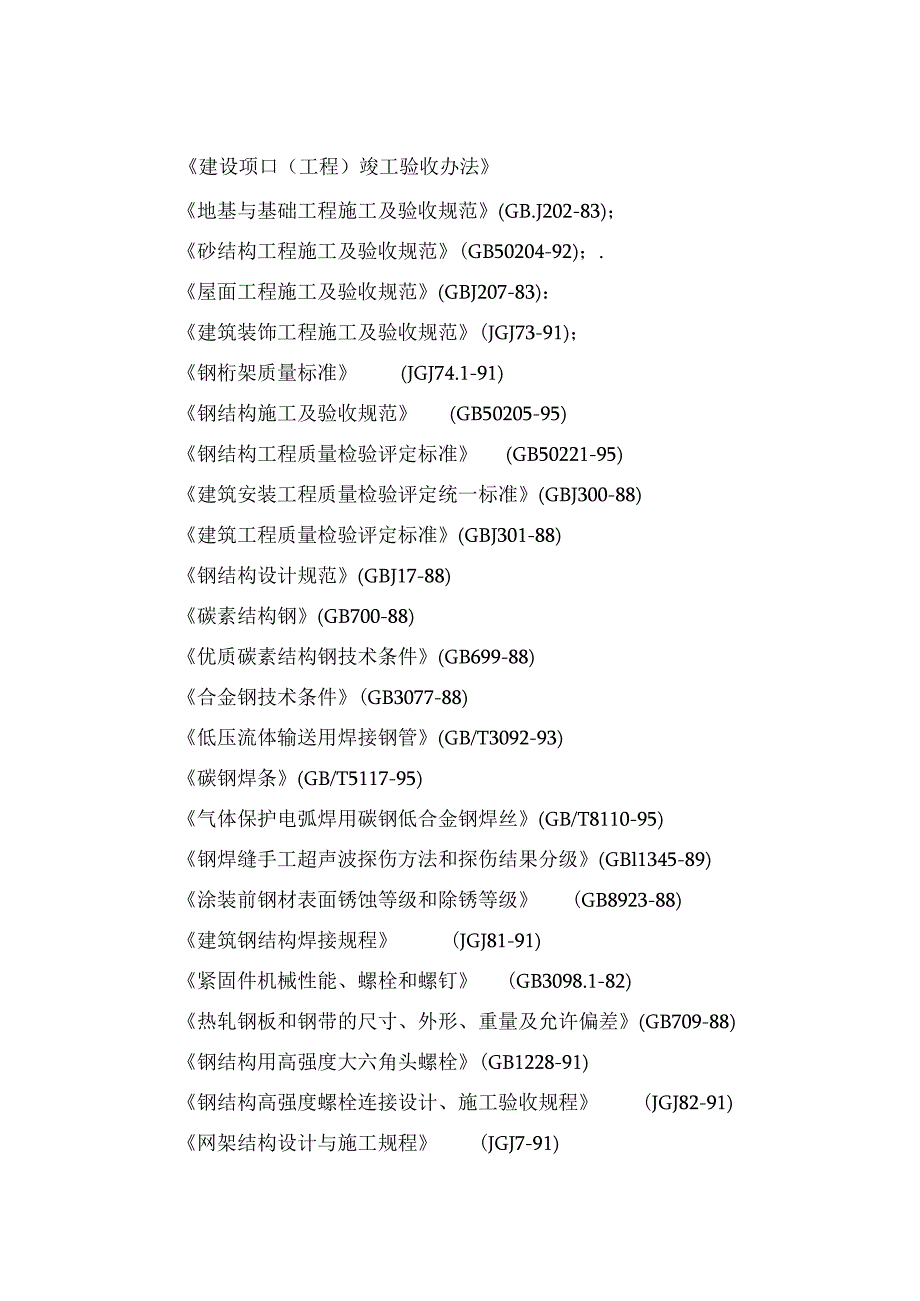

2、工程施工现场管理规定建设工程质量管理办法建设工程质量监督管理规定建设安全生产监督管理规定建设项口（工程）竣工验收办法地基与基础工程施工及验收规范(GB.J202-83)；砂结构工程施工及验收规范(GB50204-92)；.屋面工程施工及验收规范(GBJ207-83)：建筑装饰工程施工及验收规范(JGJ73-91)；钢桁架质量标准(JGJ74.1-91)钢结构施工及验收规范(GB50205-95)钢结构工程质量检验评定标准(GB50221-95)建筑安装工程质量检验评定统一标准(GBJ300-88)建筑工程质量检验评定标准(GBJ301-88)钢结构设计规范(GBJ17-88)碳素结构钢(GB7
3、00-88)优质碳素结构钢技术条件(GB699-88)合金钢技术条件(GB3077-88)低压流体输送用焊接钢管(GB/T3092-93)碳钢焊条(GB/T5117-95)气体保护电弧焊用碳钢低合金钢焊丝(GB/T8110-95)钢焊缝手工超声波探伤方法和探伤结果分级(GBl1345-89)涂装前钢材表面锈蚀等级和除锈等级(GB8923-88)建筑钢结构焊接规程(JGJ81-91)紧固件机械性能、螺栓和螺钉(GB3098.1-82)热轧钢板和钢带的尺寸、外形、重量及允许偏差(GB709-88)钢结构用高强度大六角头螺栓(GB1228-91)钢结构高强度螺栓连接设计、施工验收规程(JGJ82-9

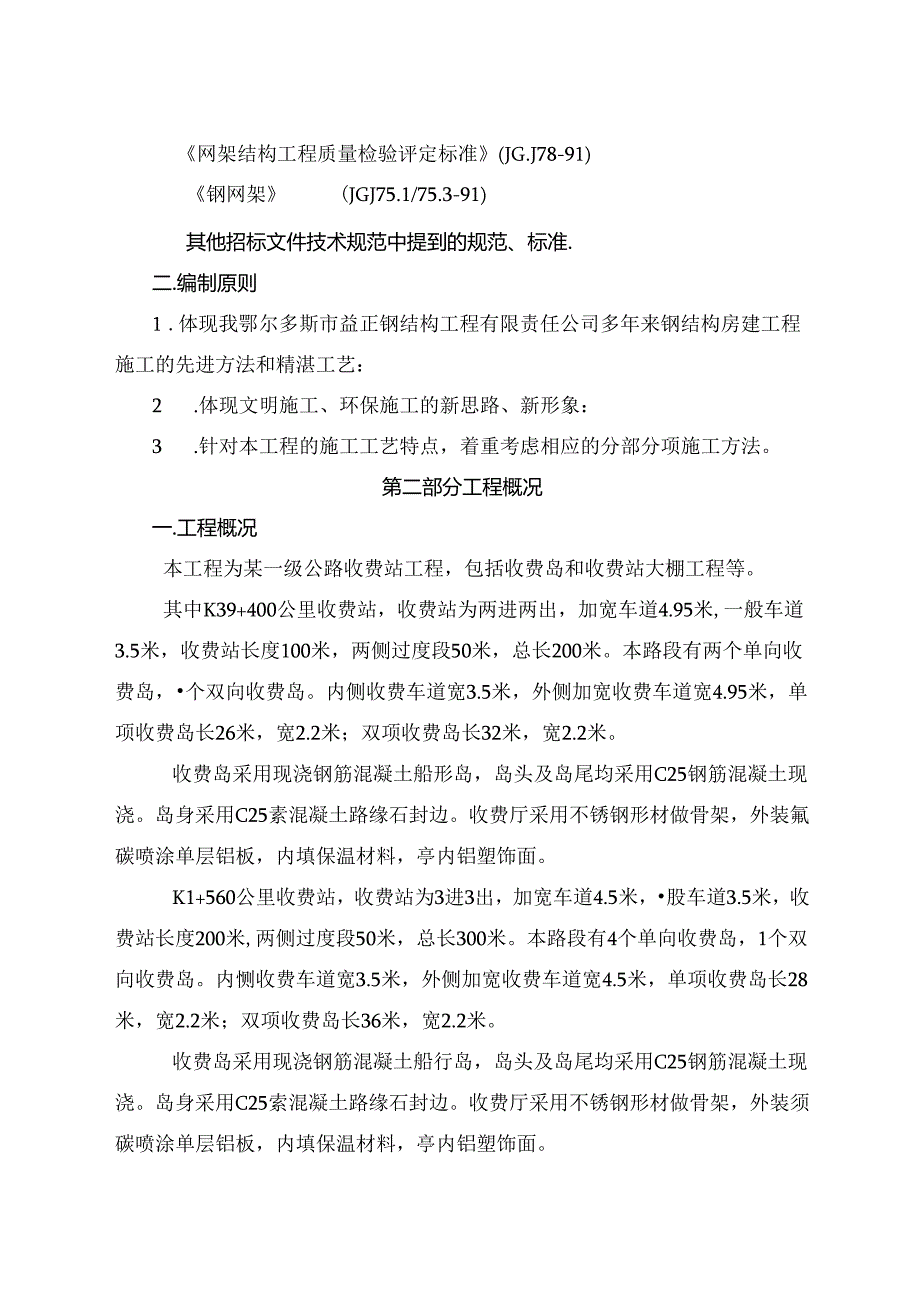

4、1)网架结构设计与施工规程(JGJ7-91)网架结构工程质量检验评定标准(JG.J78-91)钢网架(JGJ75.1/75.3-91)其他招标文件技术规范中提到的规范、标准.二.编制原则1 .体现我鄂尔多斯市益正钢结构工程有限责任公司多年来钢结构房建工程施工的先进方法和精湛工艺：2 .体现文明施工、环保施工的新思路、新形象：3 .针对本工程的施工工艺特点，着重考虑相应的分部分项施工方法。第二部分工程概况一.工程概况本工程为某一级公路收费站工程，包括收费岛和收费站大棚工程等。其中K39+400公里收费站，收费站为两进两出，加宽车道4.95米,一般车道3.5米，收费站长度100米，两侧过度段50米
5、，总长200米。本路段有两个单向收费岛，个双向收费岛。内侧收费车道宽3.5米，外侧加宽收费车道宽4.95米，单项收费岛长26米，宽2.2米；双项收费岛长32米，宽2.2米。收费岛采用现浇钢筋混凝土船形岛，岛头及岛尾均采用C25钢筋混凝土现浇。岛身采用C25素混凝土路缘石封边。收费厅采用不锈钢形材做骨架，外装氟碳喷涂单层铝板，内填保温材料，亭内铝塑饰面。K1+560公里收费站，收费站为3进3出，加宽车道4.5米，股车道3.5米，收费站长度200米,两侧过度段50米，总长300米。本路段有4个单向收费岛，1个双向收费岛。内恻收费车道宽3.5米，外侧加宽收费车道宽4.5米，单项收费岛长28米，宽2.
6、2米；双项收费岛长36米，宽2.2米。收费岛采用现浇钢筋混凝土船行岛，岛头及岛尾均采用C25钢筋混凝土现浇。岛身采用C25索混凝土路缘石封边。收费厅采用不锈钢形材做骨架，外装须碳喷涂单层铝板，内填保温材料，亭内铝塑饰面。一.设备、人员的动员周期在接到中标通知书后，项目部立即着手安排人员、机械设备陆续进驻工地现场，力争在3日内完成人员和前期机械的进场工作。二.施工机械设备的配置施工机械配置情况，详见本工程的主要“施工机械投入计划表”期.序号机械设备名称型号规格数量国别产地制造年份额率KW生产能力1险搅拌机JS5002台郑州20015.52机动翻斗车JS-152台陕西1999IT3交流电焊机BX3
7、002台四川199923.44蛙式打夯机IIW502台陕西19982.55电渣压力焊MH-362台北京199938.56钢筋切断机GJ10-402台合肥19995.47钢筋弯曲机GJ6-402台四川20004.28钢筋对焊机UN-1002台成都19991009木工机械MB1062台南通20022.510插入式振捣1)504四川20001.511平板振捣器BZ1.1台河南20031.560Kg三,劳动力进场计划在接到中标通知书后的3天内，项口经理部的施工技术人员进驻工地。人员进场后，在与业主和设计单位沟通的同时，详细勘察施工现场、了解施工现场条件，并尽快安排施工驻地建设以及项目部、拌和站的筹建工
8、作。二.总工期的安排与进度计划1 .工期安排原则以招标文件中规定的工程工期为基础，以项目部计划投入的人员、机械设备为依据，以前紧后松、适当超前为指导思想，运用网络进度计划2 .材料、构配件质量控制2.1 对大宗材料（如钢筋、水泥、砂、石、防水材料等）经取样试验合格，采购部门方可采购进货。采购产品必须具备合格证、产品检验证明材料等。2.2 材料、构配件验收必须坚持按材料采购计划中的名称、规格、型号、数量、质量要求及检试验报告进行验证，对“三无”（无合格证、厂二、施工进度计划保证措施1 .保证进度管理措施1.1 为了确保施工工期和形象进度，必须加强现场管理，应按项口法进行管理，设置项目经理部管理机
9、构，项目经理部定期召开会议，布置检杳施工进度、材料及半成品供应、机械设备和大型工具配备、劳动力投入及劳动组合、资金投入、专业配合以及工程质量、安全生产、现场管理、文明施工、环境保护等系列有关事务，以保证工期目标、质量目标和安全生产目标的实现。1.2 建立生产指挥制度：公司每半月召开一次现场协调会，项口部每周召开次现场协调会。1.3 加强计划管理，采用先进的项目管理软件编制网络进度控制计划，详细合理的施工组织计划，按施工控制进度计划的要求，编制月计划、旬计划、周计划、三日计划、计算投入相适应的人力、物力、财力和机械设备、大型工具。每日召开一次碰头会，协调质量、进度、安全，以保证施工工期的实现。1
10、.4 积极与建设单位联系，提前保证资金的到位，避免因资金不足而影响进度。1.5按照网络计划组织立体交叉、平行流水施工，使施工有序、均衡、连续进行。1.6 做到施工操作一步到位，保证工程质量，避免返工浪费，影响施工进度。2 .施工计划的执行认真贯彻落实网络计划,在施工现场编制分部分项施工网络,及时调整施工进度。组织劳动力及时进场，合理投入施工机械设备，材料进场及时，大型施工机具准备充足。项目部根据施工任务,举行工地会议,下达任务单指令。具体操作程序如下:2.1 预先统计劳动力、机具、材料、预制构件等数量，并提前准备进场。2.2 2根据施工需要确定技术组织措施,提高劳动生产率。2.3 依据施工计划
11、下达季、月、旬工程任务单。2.4抓好后勤供应部门为生产第一线的服务工作,确保生产顺利进行。第八部分.雨季的施工安排一.雨季施工工作安排1 .施工现场环境条件1.1. 季会给施工现场的管理造成较大的难度，因此本工程项目经理部应针对工程特点和不同施工阶段，提前做好准备工作，确保施工顺利进行，做到统一认识，强化领导和组织，落实层次管理，合理安排雨季施工中的各项工作。1.2. 施工期间注意收集气象信息，与气象台做好联系，提前制定针对措施，做好准备工作。1.3.整个施工现场平面布置，整体考虑雨季施工要求，根据工程现场自然地形确定排水方向，规划好现场排水方式，找好坡度，一次做好半永久排水设施，采用坡向排水
12、，明沟集水排水，排向场外。1.4. 施工现场道路采用砂石夯实临时道路，向两侧按2%做好排水坡度,道路两侧做20Cm深明沟排水，要道路排水流畅，路基坚硬，满足20吨卡车过往，保证在连续雨天不塌陷，不泥泞，不打滑。1.5. 现场仓库、作业车间保证不塌、不漏和周围不积水。1.6.施工机具的防雨。所有施工机具均有电气装置，它的防雨关系到生命安全问题，尤为重要。搅拌机搭设防雨棚，电焊机耍有防雨罩，其他施工机具均要有防雨措施，电器部分不得淋雨渗水，严防漏电。1.7. 脚手架及模板支撑系统，在搭设之前，应做好基土平整夯实，找好排水坡度，防止基础积水沉陷。脚手架的扣件及其它卡具螺栓等提前上油，以防淋雨锈蚀。其
13、它杆件刷好防锈防腐漆。要严格检查基座及支撑情况和防滑设置确保其安全无误。1.8.浇筑的混凝土,如遇到雨天，要进行混凝土覆盖保护。2 .原材料、成品、半成品的存放条件1. 1.库的搭建，防雨措施一定要做好。首先水泥库建在较高地势，水泥库跨度较大，屋盖系统的刚度要较大，不能有太大变形，以满足防水要求。防水采用两毡三油。2. 2.石料，砌筑材料的堆放要符合防雨要求。砂石料要求堆垛打方整齐，各自设置四个堆方，循环使用，满足进料检胎，使用的循环，全部采用防雨布覆靛，防止砂石含水率过大，影响工程质量。砌筑材料整齐堆放,用防雨布覆盖，不得露天淋雨，防止饱和吸水，影响砌筑。3. 3.及半成品制作，均搭设工作棚
14、，不得露天操作。钢筋分类堆放，插好标志牌，用垫木垫起距地20cm。钢筋半成品容易锈蚀，在施工现场遇雨时要用雨布覆盖。4. 4.受潮的材料物品、器材必须转入室内干燥可靠的地方存放。5. 5.构件堆放，基土要夯实，支垫合理，堆放高度不能超高，现场做好排水，防止支垫处下陷，造成构件堆放倒塌。第九部分文明施工和环境保护措施一、现场文明施工措施1 .文明施工管理目标争创文明施工示范工地2 .文明施工保证组织2. 1成立以项目经理为首的现场文明施工生产保证领导小组（见组织机构图,组员由项目部副经理、项目部总工、文明施工管理员、技术员、施工员、安全员、材料员及后勤人员及班组长组成。2.2文明施工保证组织网络体系图文明施工保证组织网络体系图项目技术总负贡斯日部总工生产管理安全监15各施工班组兼职安全员3.文明漉工管理措施文明施工是种体现在建筑工地的企业文化，体现着企业与社会文明相互和谐的精神风貌。我司将在施工中创建文明工地,树立企业优良形象,展示企业优质服务。3.1 现场管理现场文明施工管理小组将监督现场的文明施工执行情况，并定期进行检查，不符合要求的及时整改。3.2 Jfi工场地32.1工地地面做硬化处理，使现场地面平整坚实，并有良好的排水措施，保证畅通排水。在搅拌站等易枳水的地方，做水泥地面。3. 2.2
