1、某一级公路收费站工程【概要】：本施工组织设计建议书分为以下十个部分：1 .编制依据和原则：2 .工程概况；3 .施工组织机构的设立、人员配置：4 .设备、人员动员周期和设备、人员、材料进场方案：5 .主要分项工程的施工方案、施工方法和施工顺序；6 .质量保证体系和质量通病的预防措施：7 .确保工程工期的措施：8 .雨季施工安排；9 .文明施工和环境保护措施；10 .安全保证措施。第一部分施工组织设计编制依据和原则一.编制依据1 .本工程招标文件、设计文件、补遗书等：2 .我单位自行的现场考察；3 .我单位拟投入本工程的施工技术力量、机械设备以及近几年公路房建施工积累的经验；4 .现行规范：建设

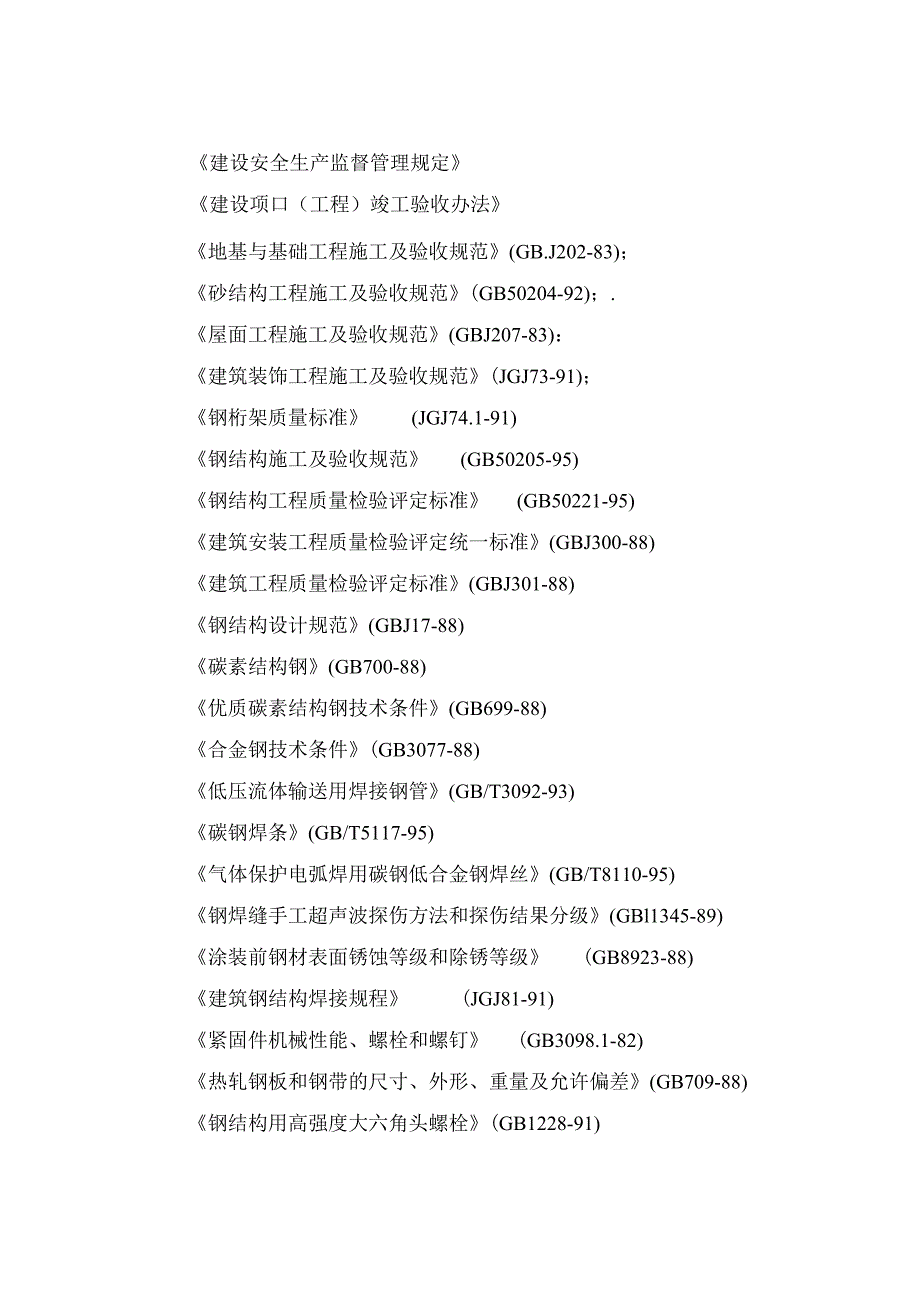

2、工程施工现场管理规定建设工程质量管理办法建设工程质量监督管理规定建设安全生产监督管理规定建设项口（工程）竣工验收办法地基与基础工程施工及验收规范(GB.J202-83)；砂结构工程施工及验收规范(GB50204-92)；.屋面工程施工及验收规范(GBJ207-83)：建筑装饰工程施工及验收规范(JGJ73-91)；钢桁架质量标准(JGJ74.1-91)钢结构施工及验收规范(GB50205-95)钢结构工程质量检验评定标准(GB50221-95)建筑安装工程质量检验评定统一标准(GBJ300-88)建筑工程质量检验评定标准(GBJ301-88)钢结构设计规范(GBJ17-88)碳素结构钢(GB7
3、00-88)优质碳素结构钢技术条件(GB699-88)合金钢技术条件(GB3077-88)低压流体输送用焊接钢管(GB/T3092-93)碳钢焊条(GB/T5117-95)气体保护电弧焊用碳钢低合金钢焊丝(GB/T8110-95)钢焊缝手工超声波探伤方法和探伤结果分级(GBl1345-89)涂装前钢材表面锈蚀等级和除锈等级(GB8923-88)建筑钢结构焊接规程(JGJ81-91)紧固件机械性能、螺栓和螺钉(GB3098.1-82)热轧钢板和钢带的尺寸、外形、重量及允许偏差(GB709-88)钢结构用高强度大六角头螺栓(GB1228-91)钢结构高强度螺栓连接设计、施工验收规程(JGJ82-9
4、1)网架结构设计与施工规程(JGJ7-91)网架结构工程质量检验评定标准(JG.J78-91)钢网架(JGJ75.1/75.3-91)其他招标文件技术规范中提到的规范、标准.二.编制原则1 .体现我鄂尔多斯市益正钢结构工程有限责任公司多年来钢结构房建工程施工的先进方法和精湛工艺：2 .体现文明施工、环保施工的新思路、新形象：3 .针对本工程的施工工艺特点，着重考虑相应的分部分项施工方法。第二部分工程概况一.工程概况本工程为某一级公路收费站工程，包括收费岛和收费站大棚工程等。其中K39+400公里收费站，收费站为两进两出，加宽车道4.95米,一般车道3.5米，收费站长度100米，两侧过度段50米
5、，总长200米。本路段有两个单向收费岛，个双向收费岛。内侧收费车道宽3.5米，外侧加宽收费车道宽4.95米，单项收费岛长26米，宽2.2米；双项收费岛长32米，宽2.2米。收费岛采用现浇钢筋混凝土船形岛，岛头及岛尾均采用C25钢筋混凝土现浇。岛身采用C25素混凝土路缘石封边。收费厅采用不锈钢形材做骨架，外装氟碳喷涂单层铝板，内填保温材料，亭内铝塑饰面。K1+560公里收费站，收费站为3进3出，加宽车道4.5米，股车道3.5米，收费站长度200米,两侧过度段50米，总长300米。本路段有4个单向收费岛，1个双向收费岛。内恻收费车道宽3.5米，外侧加宽收费车道宽4.5米，单项收费岛长28米，宽2.
6、2米；双项收费岛长36米，宽2.2米。收费岛采用现浇钢筋混凝土船行岛，岛头及岛尾均采用C25钢筋混凝土现浇。岛身采用C25索混凝土路缘石封边。收费厅采用不锈钢形材做骨架，外装须碳喷涂单层铝板，内填保温材料，亭内铝塑饰面。收费大棚为钢结构，钢结构部分钢架、连接件及及金属支架外涂防火涂料。顶棚采用0.5厚银灰色镀锌彩色压型钢板。第三部分施工组织机构设立、人员配置一、建立项目经理部管理机构、实施项目法管理工程项Fl确定后，为r能使项目部机动、有效地运转，充分发挥项目部的职能，就必须建立一个合理的精干的高效的组织机构。首先组建管理机构（见下图：项目部组织机构网络图）：其次在组建管理机构后，确定各部门职
7、能、确定岗位职责分工和选聘岗位人员，以及部门之间和岗位之间相互关系。我公司从以下几方面建立项目组织管理。确定合理的组织管理机构：建立各种规章制度；规定组织机构中各部门的相互关系，以及它们之间的协调原则和方法：明确信息流通和反馈的渠道；搞好人员配置、业务衔接、信息反馈等：根据工作需要和环境条件变化，对原施工组织进行调整或重新组合，以提高管理效率。1 .项目经理部的组成按照以上原则我公司将组建以土建施工力量为生、专业力量为辅，具有总承包管理和施工能力的“某级公路收费站工程项目经理部”，全面实施项目法施工和管理。项目经理部由项目经理、项Fl副经理、项Fl总工程师及工程组、生产科、材料设备科、劳资科、
8、技术科、经营科、质量安全科和综合办公室共8个职能部门组成。各部门由施工员、生产计划员、材料员、设备管理员、劳资员、资料员、核算人员及行政保更人员等组成。2 .项目经理部组织机构网络图（见卜.页）3 .施工作业队第一施工队：负贲K1+560公里收费站的施工。第二施工队：负责K39+400公里项目部组织机构网络图二、施工平面布置：1.材料堆场布置现场可用空间比较狭小，施工临建、材料堆放及加工场地均匀布置在拟建建筑物的西面，具体位置见施工平面布置图2 .垂直运输布置在施工现场布置台搅拌机。具体位苴见施工平面布置图。3 .施工用电布置3 .I根据施工用电计算，需要临近农电线路接电，并配备总配电箱。施工
9、现场严格按照三级配电、两级保护TN-S系统接线。在总配电箱内将照明、动力线路分开。从总配电箱引至钢筋、木作加工场地及各楼层等处,在这些部位设分配电箱。各种机械动力电源及施工照明电源由分配电箱分别引入各自开关箱，配电箱内按“一机一闸漏”装置配置。4 .施工用水、排水布置施工用水有建设单位指定点接入，在睑集中搅拌站架设高位水箱，供搅拌机用水。碎养护直接利用水泵抽水即可，并引入厕所宜接冲洗。生活用水从城市供水系统中引入。现场排水通过化粪池沉淀后排入市政排水管网系统。工程中标后先修建化粪池和水冲式厕所，保证排水畅通，减少环境污染。5 .施工通讯为保证施工现场及管理人员与设计院、监理、业主、其他单位、公
10、司总部的及时联系，施工现场将安装电话部，项目部主要管理人员配备手机和呼机，保证和各单位及时联系确保工程进度和质量。6 .施工临建根据现场场地条件，将临建布置在施工现场，详见施工平面布置图。为保证施工现场运输路线的顺畅，施工现场临时道路设成环形.施工现场坚决杜绝污水横流，排水畅通。第四部分设备、人员的动员周期和设备、人员、材料进场方案一.设备、人员的动员周期在接到中标通知书后，项目部立即着手安排人员、机械设备陆续进驻工地现场，力争在3日内完成人员和前期机械的进场工作。二.施工机械设备的配置施工机械配置情况，详见本工程的主要“施工机械投入计划表”期.序号机械设备名称型号规格数量国别产地制造年份额率
11、KW生产能力1险搅拌机JS5002台郑州20015.52机动翻斗车JS-152台陕西1999IT3交流电焊机BX3002台四川199923.44蛙式打夯机IIW502台陕西19982.55电渣压力焊MH-362台北京199938.56钢筋切断机GJ10-402台合肥19995.47钢筋弯曲机GJ6-402台四川20004.28钢筋对焊机UN-1002台成都19991009木工机械MB1062台南通20022.510插入式振捣1)504四川20001.511平板振捣器BZ1.1台河南20031.560Kg三,劳动力进场计划在接到中标通知书后的3天内，项口经理部的施工技术人员进驻工地。人员进场后，
12、在与业主和设计单位沟通的同时，详细勘察施工现场、了解施工现场条件，并尽快安排施工驻地建设以及项目部、拌和站的筹建工作。二.总工期的安排与进度计划1 .工期安排原则以招标文件中规定的工程工期为基础，以项目部计划投入的人员、机械设备为依据，以前紧后松、适当超前为指导思想，运用网络进度计划软件合理安排工期。2 .总工期的安排根据招标文件要求，竣工日期为2006年6月10日，鉴丁我单位以往的施工经验，结合本地气候条件和本工程段的工程数量，本建议书安排的竣工日期为2006年6月。即工程到2005年6月竣工。3 .施工进度计划1).进度计划安排的总思路由于本工程段的工程项目比较多，结合业主的工期要求和项目
13、部投入的人员、机械设备，我们将在各单位工程施工时采用平行作业的方法，rh这4个队同时进行。在流水作业中，将根据拌和、摊铺、碾压、运输等能力综合考虑，计算合理的分段和流水步距。第五部分分项工程的施工方案和施工方法经过对招标文件的分析、理解，借助以往我单位类似工程施工经验的总结，同时结合现行相应施工规范，项目部初步拟定的施工方案和施工方法如下：施工测量施工测量使用的测量仪器、钢尺必须经国家检测单位检测合格。1 .引测控制桩根据给定的坐标控制点、设计坐标值，以及本工程轴线的相互位置关系，建立平面直角坐标控制网，用经纬仪布设建筑物四角轴线控制桩，一般纵横向外各延长35m设置轴线控制桩，并采取措施保护好
14、，由现场技术员负责此项工作，并报项目部技术负责人组织有关人员验线。控制桩点应埋设预先预制成200X200X500的险短柱，其上表面应埋设钢板并向出十字线。2 .水准点引测将建设单位提供的水准控制点测设到定位控制桩上，以备使用。引测时，一般根据水准点与拟建建筑的距离，采用往返测量或形成一个水准闭合环,通过这两种方法将测得的闭合差均匀分配至各个水准点以求得相对精度较高的水准控制点作为拟建建筑的水准控制点。3 .建筑物各轴线的定位及标高引测3.1 首先且核轴线控制桩（同轴线引测时的放线单仔细核对）确定无误后，方可根据设计图中各轴线尺寸关系。采用直角坐标法逐一确定轴线位置，并做好标志。3.2 基础垫层施工完毕，要仔细身核建筑物的纵横轴线控制桩，确定无误后，用经纬仪采用宜角坐标法，将建筑物的四大角横纵轴线，投影在辇层上，然后用钢尺逐一量出各结构几何位置尺寸，画点弹线，引出各分部轴线，并做好标志保护，便以卜.道工序轴线引测投影），此项工作完毕后，必须报项目部技术负责人组织有关人员验线。3.3 基础施工完毕后，必须将轴线引测出来，用墨线弹出，基础四大角轴线是各楼层轴线上引的基准线，必须采取措施保护好。3.4 每次向上传递轴
