《Q235B12-9mmT型接头焊接工艺评定讲解.docx》由会员分享,可在线阅读,更多相关《Q235B12-9mmT型接头焊接工艺评定讲解.docx(12页珍藏版)》请在第壹文秘上搜索。

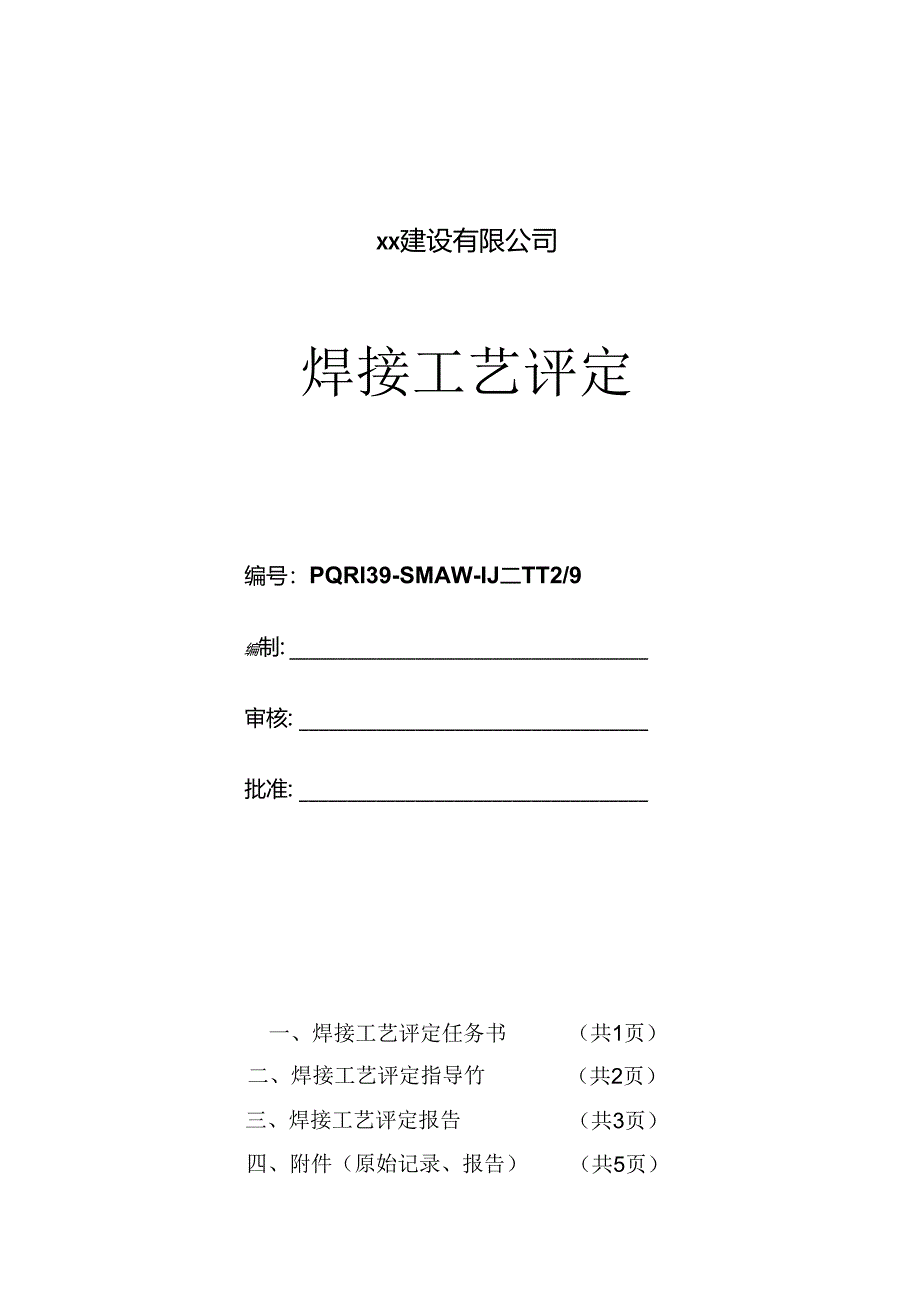

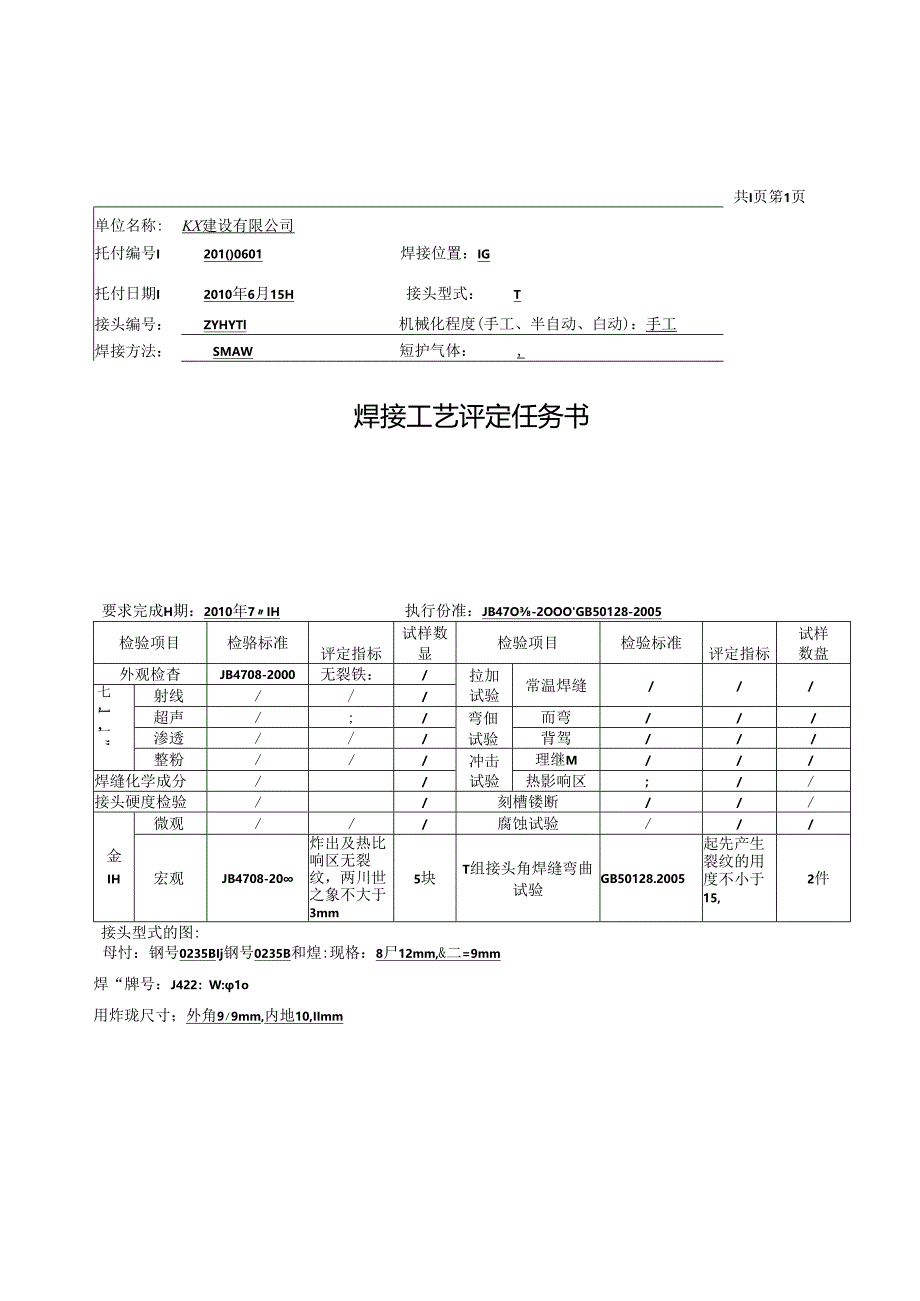

1、XX建设有限公司焊接工艺评定编号:PQRI39-SMAW-IJ二TT2/9编制:审核:批准:一、焊接工艺评定任务书(共1页)二、焊接工艺评定指导竹(共2页)三、焊接工艺评定报告(共3页)四、附件(原始记录、报告)(共5页)焊接工艺评定任务书共I页笫1页单位名称:KX建设有限公司托付编号I201()0601焊接位置:IG托付日期I2010年6月15H接头型式:T接头编号:ZYHYTl机械化程度(手工、半自动、白动):手工焊接方法:SMAW短护气体:,要求完成H期:2010年7IH执行份准:JB47O-2OOOGB50128-2005检验项目检骆标准评定指标试样数显检验项目检验标准评定指标试样数盘

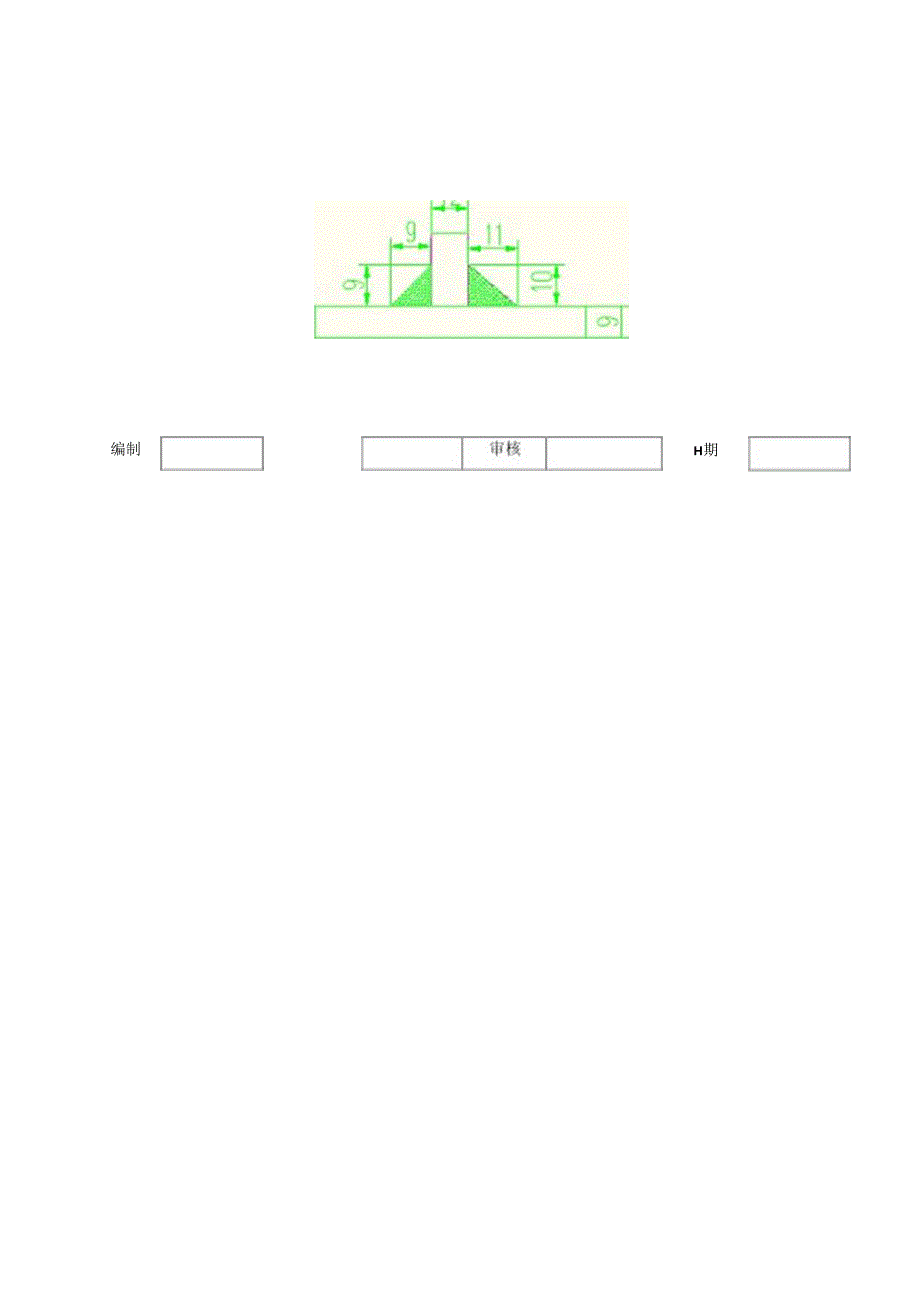

2、外观检杳JB4708-2000无裂铁:/拉加试验常温焊缝/七,1,一”射线/超声/;/弯佃试验而弯/渗透/背驾/整粉/冲击试验理继M/焊缝化学成分/热影响区;/接头硬度检验/刻槽镂断/金IH微观/腐蚀试验/宏观JB4708-20炸出及热比响区无裂纹,两川世之象不大于3mm5块T组接头角焊缝弯曲试验GB50128.2005起先产生裂纹的用度不小于15,2件接头型式的图:母忖:钢号0235BIj钢号0235B和煌:现格:8尸12mm,&二=9mm焊“牌号:J422:W:1o用炸珑尺寸;外角99mm,内地10,IImm编制H期焊接工艺指导书XX建frl公,饵接I:名指导书号(WPS):WPSI39T
3、IZ9日期:2010邠6月15日烦按,,评定报告编号:PORI39SMAWI1.TI2119焊接方法:SMAW机帧化时度(系工、半白动,自动):壬工焊接接头:T歧口形式:无村里(材料及规格):一Hfft:1.用材:制号O235B标XteGwr32”B1100提涮名|)?,IT例弓0235B标准号GBT3274GBZlI类别名1纲别名11松煽原发篦阴:理材:对接对健ftW2管子直径壁尿范的:fftWSl炸t至RK假花用”对根炜)SMAWISAWIGTAW1.GMAW1.角炸出外向9Nmm内1-1Imm其他焊接材料:饵打类别料茶婵筐,熄剂WS饵材标准GBgl7饵材牌号(钠号J422以无金收尺寸4.
4、0饵打和号E4303焊材烘干阻僮50r饵材恒怒时何IhK也/耐蚀雄卬命诞化学成分(%):CSiMnPSCrNiMciVTiNb/其他接位置:对接卸筵的位置1.焊接方向:(向上,向下),ftiwa(a水平固定焊接方向:(向上响下,平扉饵后热处理:温收范Ie(C)1.保温时间曲)1.预扬:预妁遵度(C)(允许取低债)/层问役度r“允许扁假)/保持Kl热时间1.加热方式1.气体:气体种类!合比M:22-24(按所惮位K和万度,分别列出电流和电IKSiw.记入下表)岸如讲忸焊接方法埴充材料焊接电St电8电JK(V)对接速度(CnvInin)然能M(kJcm)牌号rt极性电漉(八)1/1SMAWJ422
5、4正接190-20022-24W20IflSMAWJ4224正接190-21022-2416-2()1/3SMAWJ4224正按190-21022-241(202/1SMAWJ4224正接190-20022-24W2022SMAWJ4224正接190-21022-24W2O2SMAWJ4224正接190-21022-2416-20切极类型及直径:1.吟嘀直培滴过世影式:/wal:,傕心:不钺山其他:t蝌制日期审核日明批发日期焊接工艺评定报告的位W林:XX建i/因公,d煤接工艺押定报告柒号:PORlMSMAWJ1.T-12,9焊接工艺指导15编号:WPSQdT-I”?焊接方法:SMAW机械化畦慢
6、:(手工、半自动、自动)手工接头论图:(坡口形忒、尺寸、衬飞,饪种原接方法或坪接工艺、NStfc,fS4M年后偏处:钢号:0235B热处理双度(r):t钢号:0235B保温时间h):_/E杆标很:GRTJ74CBT3274英.用别8:Il与炎、用别名:II相煤及护,体:气体双令比Mft(1.Zmin)W:129mm爱护气体:rr/Ilti:/足部爱护气:/Jltti:/州而於m.nf电榜整埴充全状:a电St种英:11处材标准:GRgl7极性:11接处材牌号:1422将做尺寸:i煤H域格:色M焊接电流):_I90-210煤继金胧以瘦:外地%9m11内角IOmmm电弧电压V):22-24处材烘干涉
7、收:ISOIC时皿Ib我也:iJttth对接炸缱位置:/方向:_J饵接速度cnVmn_16-20用坪缝位置:水平定方向:一平理插接或不相拨:_播嘉畲敷:/W-预热温度(ICh/层间温度(C):_乡逆岸或的逆许(何而):多放岸或象纹饰:_K也:单岸遒,/JtWl:1.拉伸试验faW报告编号:/试样编号认佯宽或(mm)试样”收(mm横截面积m11)断裂皱荷(KN)Irt&强度(MRoSi裂SI位和特征/育Illl试验试验报生/号:1.GwGH201Qoa)7试样蟾号M株类型试样理慢国心宜径(1111O卷曲角度(0)试验站果ZYHY-TI-Ifii12/936/欢林尊到27时起先产生裂纹ZYHY-T
8、I-2lfil12/936/试样窃到25-时起先产生裂及冲击试验bW报告编号:,-试杆配号试样尺寸皎口类型缺”情就试验温度(1C)冲击汲取功(J备注/金相检龄(用处缱),根筑I(焊透未处透)J.焊S1.燃合、未络合)忸合惊S1.络影晌区,在我长、无裂仪)超四检验板断I11IllIVVWWAt咬边mm)备注离宽深度长度实有实测实测实冽IZYHY-TlHJ102外角K1外角K2外用外船焊缝无咬边,表面无裂奴9.5900内角K1内角K;内向内向10.51100以卜空白T型接头试样金相检验(宏观)记录工程名称:XX石化仓储荔地二期工程总位名称;XX建设有限公司检验H期:2010年6月30H试样规格81=12mm,2=9nnu1.=32mm材质Q235B序号试样编号蜉缝金属及热影响M两炜
