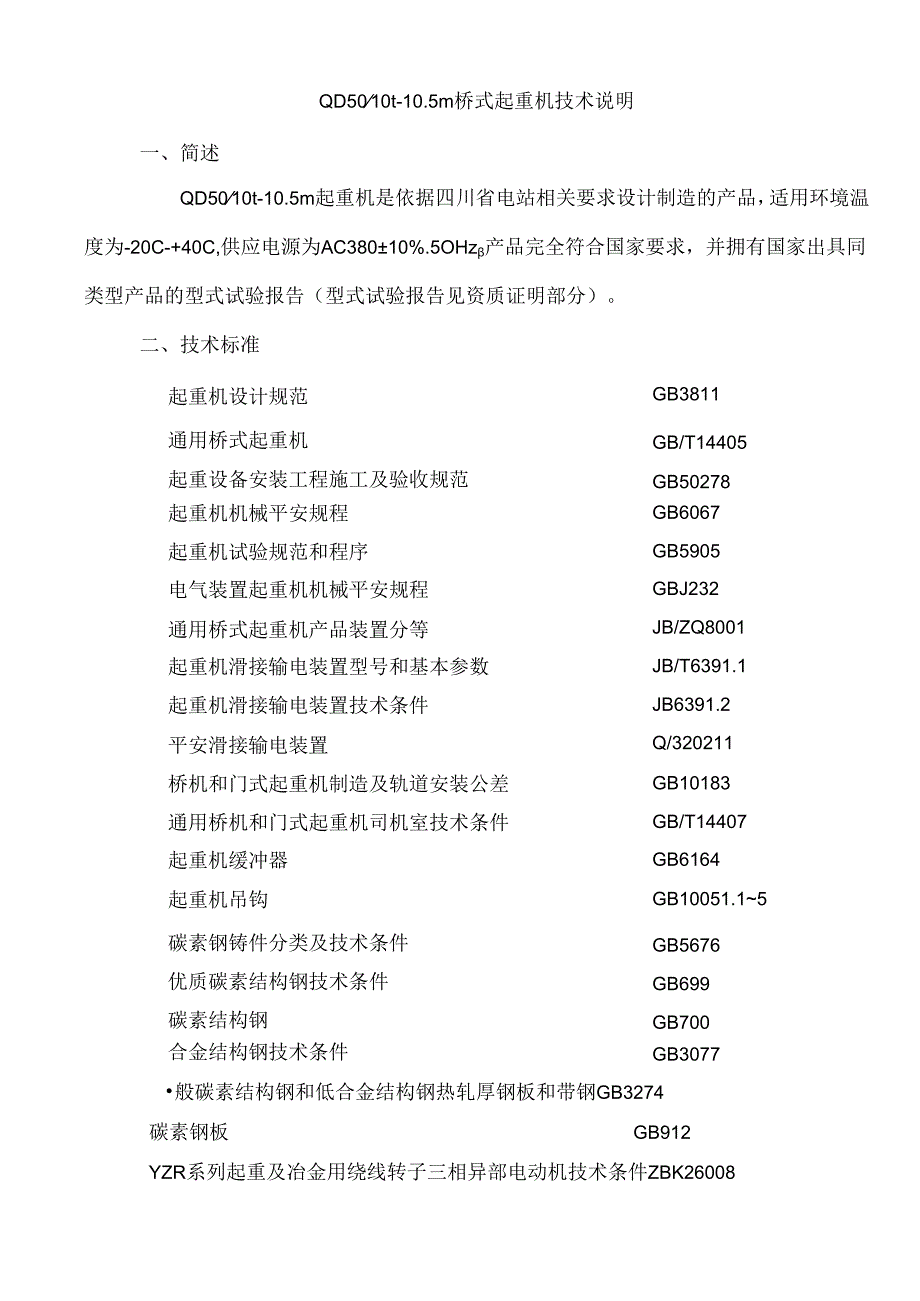

1、QD5010t-10.5m桥式起重机技术说明一、简述QD5010t-10.5m起重机是依据四川省电站相关要求设计制造的产品，适用环境温度为-20C-+40C,供应电源为AC38010%.5OHz产品完全符合国家要求，并拥有国家出具同类型产品的型式试验报告（型式试验报告见资质证明部分）。二、技术标准起重机设计规范GB3811通用桥式起重机GB/T14405起重设备安装工程施工及验收规范GB50278起重机机械平安规程GB6067起重机试验规范和程序GB5905电气装置起重机机械平安规程GBJ232通用桥式起重机产品装置分等JB/ZQ8001起重机滑接输电装置型号和基本参数JB/T6391.1起重

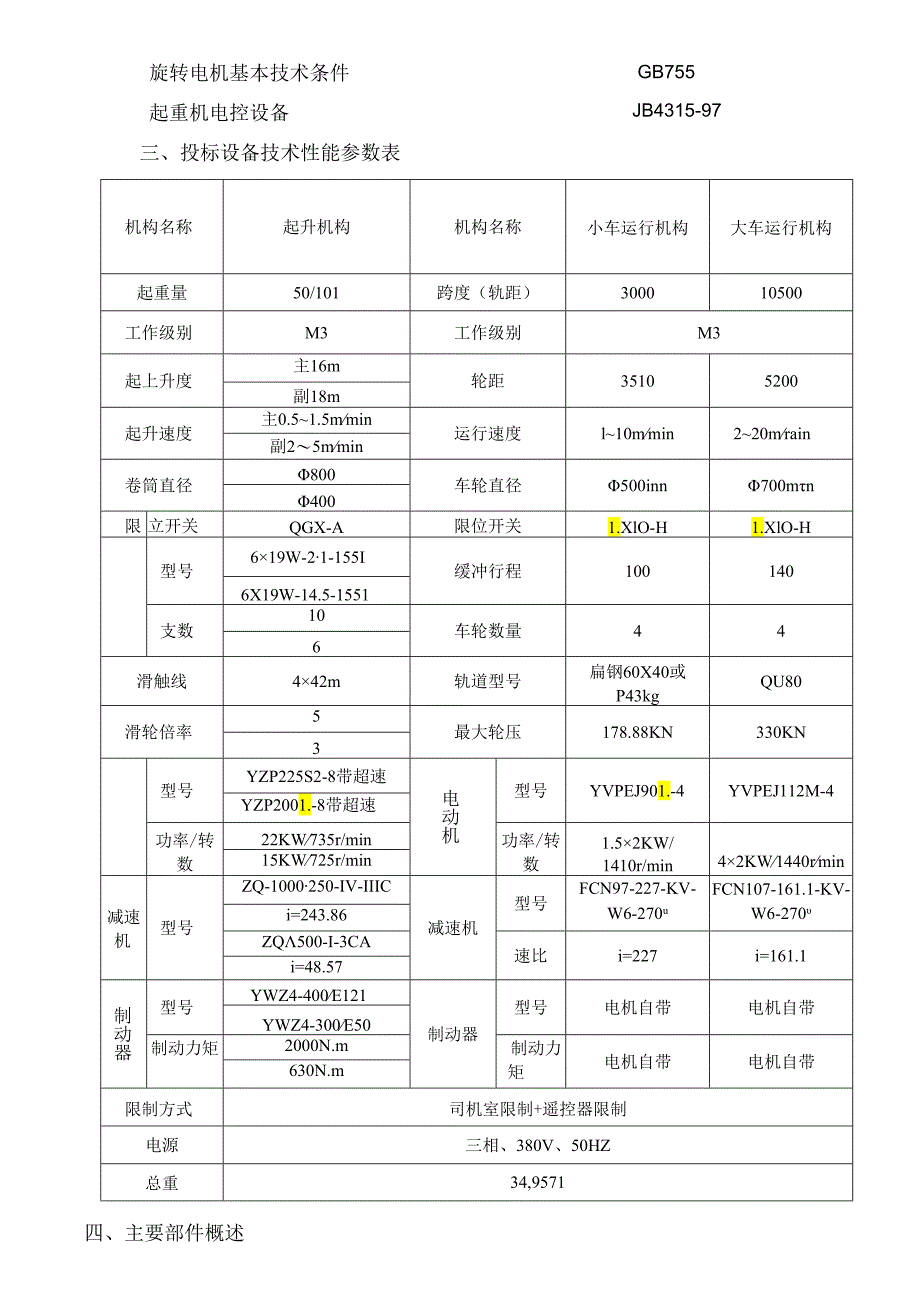

2、机滑接输电装置技术条件JB6391.2平安滑接输电装置Q/320211桥机和门式起重机制造及轨道安装公差GB10183通用桥机和门式起重机司机室技术条件GB/T14407起重机缓冲器GB6164起重机吊钩GB10051.15碳素钢铸件分类及技术条件GB5676优质碳素结构钢技术条件GB699碳素结构钢GB700合金结构钢技术条件GB3077般碳素结构钢和低合金结构钢热轧厚钢板和带钢GB3274碳素钢板GB912YZR系列起重及冶金用绕线转子三相异部电动机技术条件ZBK26008GB755JB4315-97旋转电机基本技术条件起重机电控设备三、投标设备技术性能参数表机构名称起升机构机构名称小车运
3、行机构大车运行机构起重量50/101跨度（轨距）300010500工作级别M3工作级别M3起上升度主16m轮距35105200副18m起升速度主0.51.5mmin运行速度l10mmin220mrain副25mmin卷筒直径800车轮直径500inn700mn400限立开关QGX-A限位开关1.XlO-H1.XlO-H型号619W-21-155I缓冲行程1001406X19W-14.5-1551支数10车轮数量446滑触线442m轨道型号扁钢60X40或P43kgQU80滑轮倍率5最大轮压178.88KN330KN3型号YZP225S2-8带超速电动机型号YVPEJ901.-4YVPEJ112
4、M-4YZP2001.-8带超速功率/转数22KW735r/min功率/转数1.52KW/1410r/min42KW1440rmin15KW725r/min减速机型号ZQ-1000250-IV-IIIC减速机型号FCN97-227-KV-W6-270uFCN107-161.1-KV-W6-270i=243.86ZQ500-I-3CA速比i=227i=161.1i=48.57制动器型号YWZ4-400E121制动器型号电机自带电机自带YWZ4-300E50制动力矩2000N.m制动力矩电机自带电机自带630N.m限制方式司机室限制+遥控器限制电源三相、380V、50HZ总重34,9571四、主要

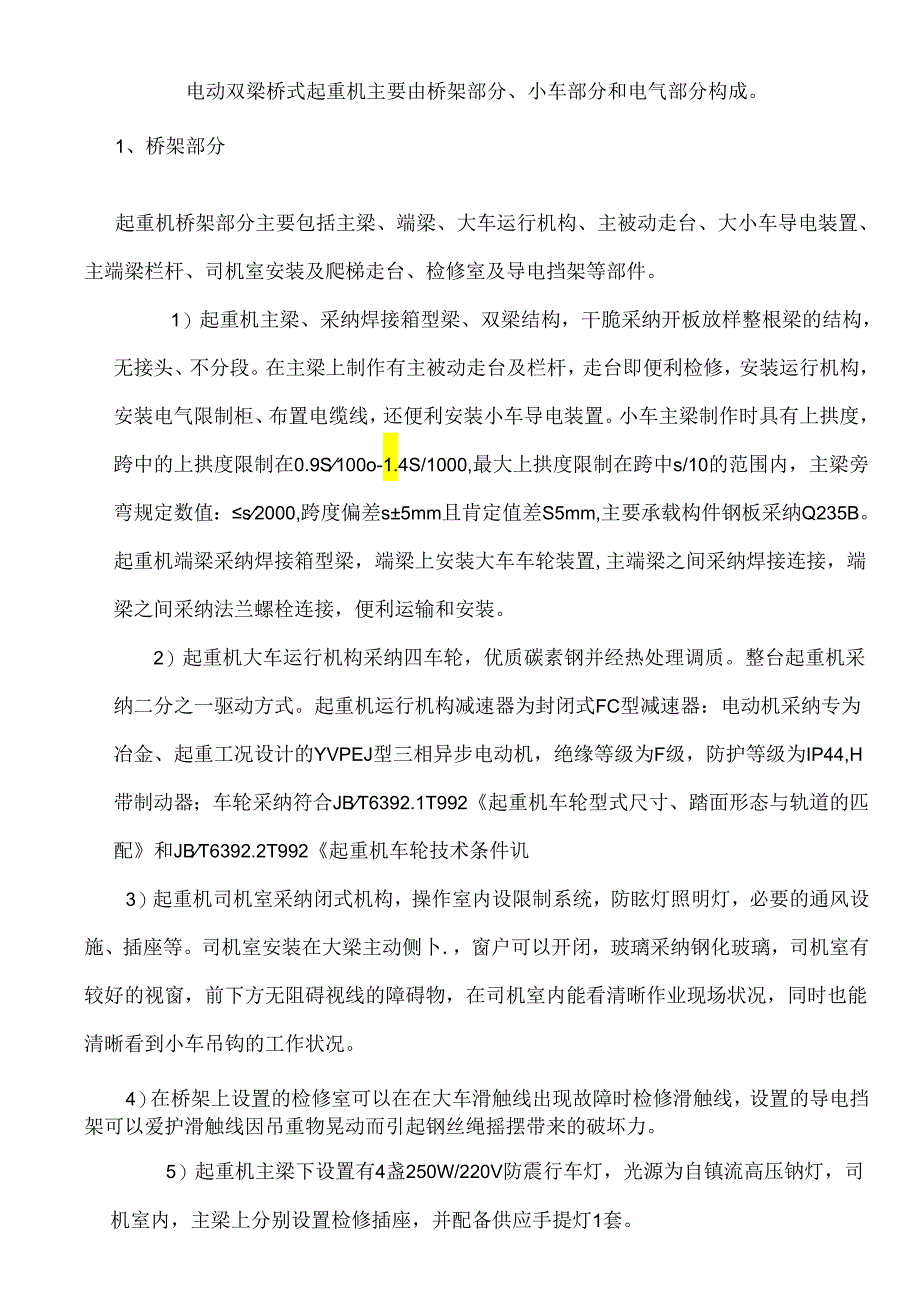

5、部件概述电动双梁桥式起重机主要由桥架部分、小车部分和电气部分构成。1、桥架部分起重机桥架部分主要包括主梁、端梁、大车运行机构、主被动走台、大小车导电装置、主端梁栏杆、司机室安装及爬梯走台、检修室及导电挡架等部件。1）起重机主梁、采纳焊接箱型梁、双梁结构，干脆采纳开板放样整根梁的结构，无接头、不分段。在主梁上制作有主被动走台及栏杆，走台即便利检修，安装运行机构，安装电气限制柜、布置电缆线，还便利安装小车导电装置。小车主梁制作时具有上拱度，跨中的上拱度限制在0.9S100o-1.4S/1000,最大上拱度限制在跨中s/10的范围内，主梁旁弯规定数值：s2000,跨度偏差s5mm且肯定值差S5mm,
6、主要承载构件钢板采纳Q235B。起重机端梁采纳焊接箱型梁，端梁上安装大车车轮装置,主端梁之间采纳焊接连接，端梁之间采纳法兰螺栓连接，便利运输和安装。2）起重机大车运行机构采纳四车轮，优质碳素钢并经热处理调质。整台起重机采纳二分之一驱动方式。起重机运行机构减速器为封闭式FC型减速器：电动机采纳专为冶金、起重工况设计的YVPEJ型三相异步电动机，绝缘等级为F级，防护等级为IP44,H带制动器；车轮采纳符合JBT6392.1T992起重机车轮型式尺寸、踏面形态与轨道的匹配和JBT6392.2T992起重机车轮技术条件讥3）起重机司机室采纳闭式机构，操作室内设限制系统，防眩灯照明灯，必要的通风设施、插
7、座等。司机室安装在大梁主动侧卜.，窗户可以开闭，玻璃采纳钢化玻璃，司机室有较好的视窗，前下方无阻碍视线的障碍物，在司机室内能看清晰作业现场状况，同时也能清晰看到小车吊钩的工作状况。4）在桥架上设置的检修室可以在在大车滑触线出现故障时检修滑触线，设置的导电挡架可以爱护滑触线因吊重物晃动而引起钢丝绳摇摆带来的破坏力。5）起重机主梁下设置有4盏250W/220V防震行车灯，光源为自镇流高压钠灯，司机室内，主梁上分别设置检修插座，并配备供应手提灯1套。2、小车部分小车部分主要由小车架、起升机构、运行机构等部件。1）小车架由钢板焊接而成，其上设置起升机构、小车运行机构。小车架主要承载构件的材料采纳Q23
8、5B,且满载垂宜静挠度小于K/2000。起升机构及小车运行机构的电机、减速机、制动器等与底座用螺栓联接，底座焊接在小车架上。2）起重机起升机构采纳绽开式布置。由驱动装置、钢丝绳卷绕系统、吊钩装置和平安爱护装置等组成。驱动装置包括电动机、联轴器、制动器、封闭式减速器；钢丝绳卷绕系统包括钢丝绳、卷筒、吊钩组、滑轮组：平安爱护装置包括起上升度限制器、超载限制器及超速爱护装置等。钢丝绳采纳GB20118-2006一般用途钢丝绳中的6xl9W+FC线接触钢丝绳。在满意起上升度的条件下，为保平安有2圈及以上钢丝绳固定在卷筒上。吊钩采纳山字型双吊钩结构，小钩采纳直柄单钩,符合（GB10051.1.88GB1
9、0051.5-88）起重吊钩规范，材质采纳吊钩20钢并附有和合格证，并设有自锁防脱钩装置。3）小车运行机构采纳分别驱动方式驱动小车，主要部件包括电动机、三合一减速机、车轮组等。4）走台和小车上旋转部分有可能伤人处均设有防护罩。3、电气部分1）起重机采纳50Hz、380V三相沟通电源,电压波动值为380V10%.频率波动值为50Hz2%2）起重机起升机构用的电气设备（包括电动机）按M5的工作级别选用。电机选用起重冶金专用三相变频电动机。其绕组绝缘等级为F级，防护等级不低于IP44。功率均满意各相应机构工作级别和工作制所须要的功率。3）起重机整车采纳变频调速，其变频方式应采纳交宜流方式，变频器采纳
10、安川变频器，SielnenSCPU226P1.C可编程限制器限制,奥凯斯通遥控操作和驾驶室联动台操作。4）在限制柜内可设置起重机总电源的断相、皎相、错相爱护。各分路用电器还均设有过自动断路器进行爱护等。总电源回路设置断路器作为线路隔离、短路、对地故障爱护。在设置的受电爱护箱中的总沟通接触器用作电源隔离、过流、短路、失压零序爱护：平安通道电气联锁爱护、运行中的紧急断电爱护等。5）电气限制系统均设置有零位爱护，起先运转和失压后复原供电时，必需将限制手柄置于零位后，起重机各电机拖动回路才能正常得电工作。6）起重机大车、小车运行机构设有终点行程限位断电开关，防止起重机运行至终点位置时接着运行而产生意外
11、平安事故等，起重机起升机构设有上下极限行程爱护、上升卜降方向错向爱护，并设超载限制器（90%发提示性报警，105%额定负荷时，起升机构停止上升，只能下降）。7）为了防止起重机相应的操作人员和维护人员，上下起重机而可能发生人生平安等事故，特殊在起重机各个通道、走台栏杆进出口、端梁栏杆进出口、修理门仓等均设有平安门和断电限位开关。当人员进出的时候，只要打开其中随意的个门，起重机即因门限位开关断开而断电停车或保持原来的停止状态。只有当各个平安门都关闭后，起重机才能再起动运行。7）电气设备正常不带电的金属外壳，金属穿线管、电动机外壳、照明变压器外壳和铁芯均保证牢靠连接接大地。8）小车馈电采纳易于折叠，
12、平稳不扭的YFFB型扁平软电缆，电缆始端与终端设置有接线箱。该电缆运用环境温度为T（TC70,额定工作电压为沟通450V750Vo该电缆还抗酸、碱、油、盐等的腐蚀，其寿命许久。9）大车导电采纳单级三相四线水平排列平安滑触线。滑触线按起重机接电持续率100%时连续赐予选择。小车导电电缆采纳金属滑车托挂，在工字钢轨道上运行的方式。其运行敏捷，安装维护便利。滑车轮、轴等运行牢靠耐久。各电缆滑车间采纳尼龙牵引或镀锌细钢绳柔性连接，且电缆滑车间尼龙牵引绳（或镀锌细钢绳）长度总比电缆短以确保电缆不承受小车导电架的牵引力。10）桥机内部限制柜型式为框架防护式，限制柜内布线采纳多股铜芯绝缘导线,采纳板前接线、
13、板前配线、板前修理方式，导线用线槽爱护，导线端部配有冷压接头，并有与电路图相对应的永久性标记。电缆敷设采纳电缆托架或电缆套管，动力电缆、照明电缆及限制电缆按不同的电压等级分别敷设，电缆两端设有与电路图端子号相对应的永久性标记。电缆套管在厂内预装。4、其他部件概述1）平台、走道设有坚固的栏杆和护板,高1050mm,设有间距3平三的横杆,底部设有高度不下于70mm的围护板，立柱间距不大于2m,栏杆任何一处都能承受100kg来自任何方向的载荷而不产生塑性变形，在主动侧走台栏杆上还设有在地面上也能清晰可见的标识额定起重量、制造厂商名的吨位牌。2）在桥架端梁两端和小车架端梁上设置橡胶缓冲器：同时设置运行
14、终端限位开关。五、质量保证及制作工艺1、质量保证体系模式：我公司依据GB/T19001-2008/IS09001：2008质量管理体系要求建立了质量保证体系，编制了起重机械质量保证手册和二十四个程序文件及相应的第三层支持性文件，规定了各部门之间的联系渠道和方法，明确了各部门及有关人员的职责和权限，形成了有效的质量保证体系，公司每年都进行内部质量体系审核和定期进行管理评审，针对存在的问题实行订正和预防措施，保证质量体系相宜、有效、持续的运行。2、设计开发质量限制我公司设有：个处室负贲起重机的开发和设计，并支配具备相应资格的技术人员任职，设计工作基本实现CAD化，每个处下设机械设计科和电器设计科。
15、设计一处主要负责设计轻小型起重设备，如电动单梁、电动悬挂起重机等。设计二处主要负责大型起重设备的设计，如通用桥式起重机、龙门起重机、防爆、绝缘桥式起重机、电磁桥式起重机、装卸桥等。我公司对设计质量实施严格的限制，从设计和开发的策划、组织和技术接口、设计输入、设计输出、设计评审、设计验证到设计确认和设计更改，都规定了具体的方法和步骤，确保了产品设计资料完整、正确、统一、充分满意用户的需求。3、加工工艺的质量限制我公司建立健全了一套完整的工艺保证体系，工艺的制定和管理由工艺处负责。工艺处共有技术人员20名，均有实践阅历丰富的技术人员担当。除铸钢外，企业具备有满意起重机工艺工序要求的齐全设备，如机加工、热处理、装配、检验、包装、运输、售后服务等，并配备有专职的现场工艺管理人员，从
