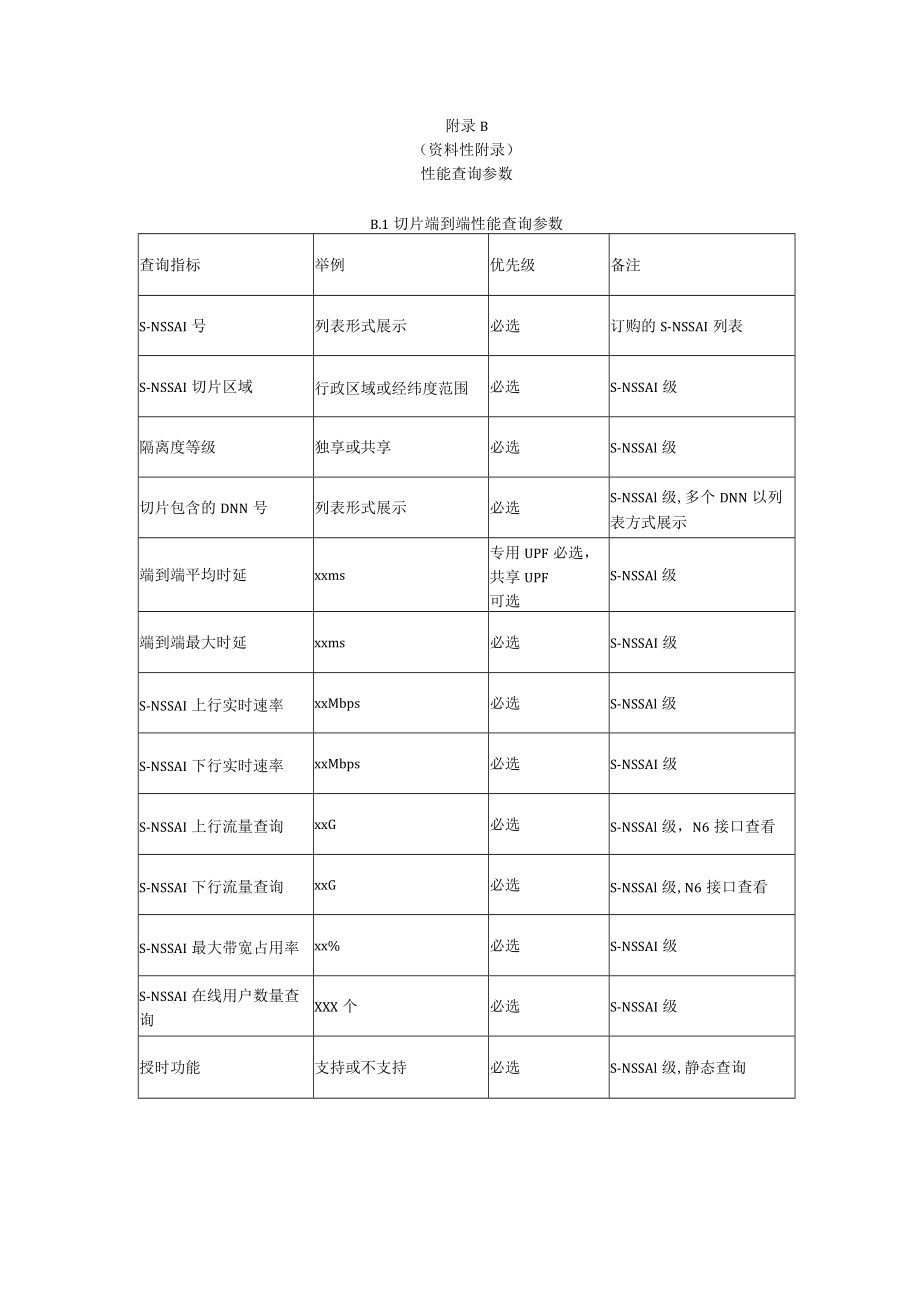

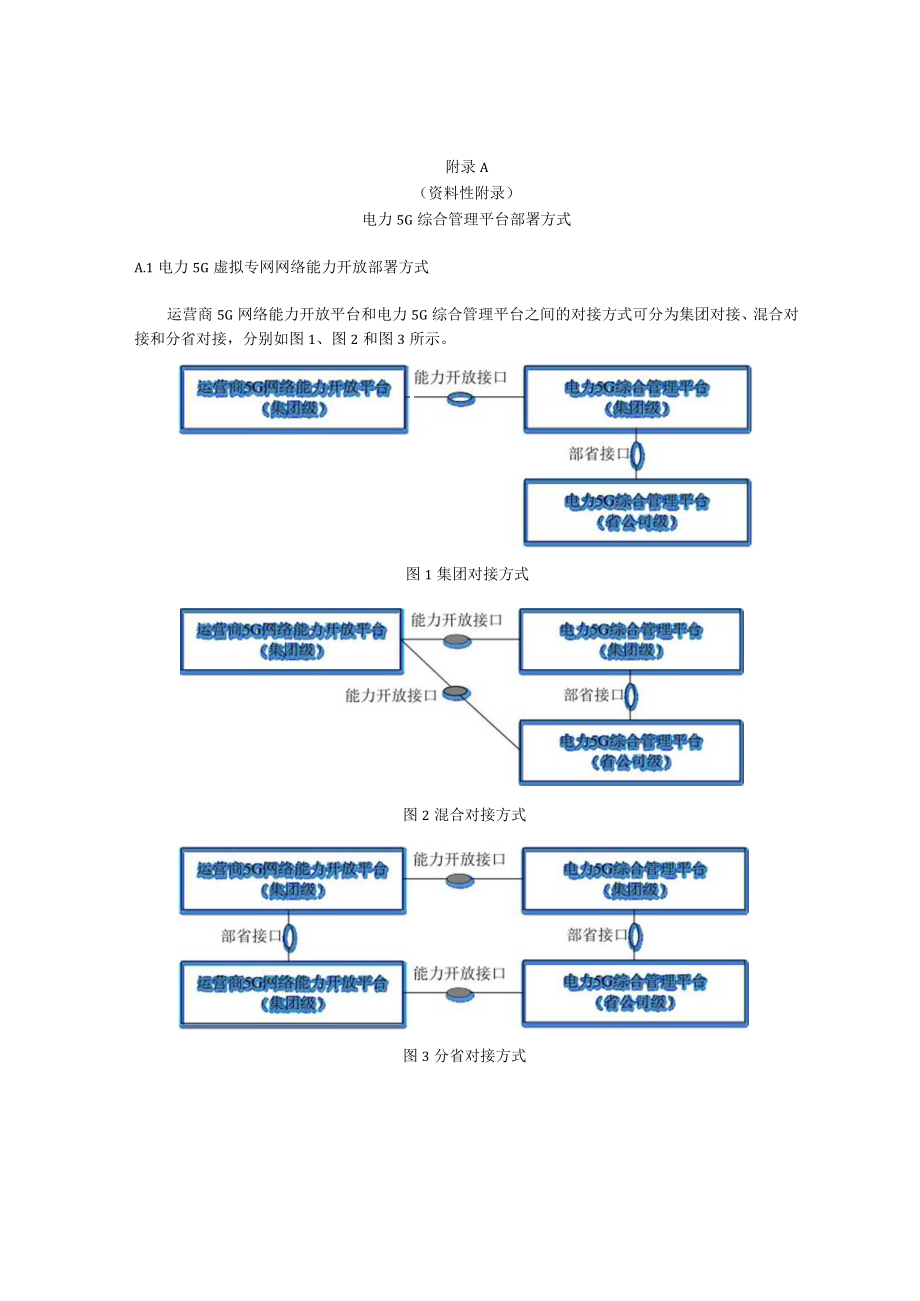

1、附录A（资料性附录）电力5G综合管理平台部署方式A.1电力5G虚拟专网网络能力开放部署方式运营商5G网络能力开放平台和电力5G综合管理平台之间的对接方式可分为集团对接、混合对接和分省对接，分别如图1、图2和图3所示。图1集团对接方式图2混合对接方式图3分省对接方式附录B（资料性附录）性能查询参数B.1切片端到端性能查询参数查询指标举例优先级备注S-NSSAI号列表形式展示必选订购的S-NSSAI列表S-NSSAI切片区域行政区域或经纬度范围必选S-NSSAI级隔离度等级独享或共享必选S-NSSAl级切片包含的DNN号列表形式展示必选S-NSSAl级,多个DNN以列表方式展示端到端平均时延xxm
2、s专用UPF必选，共享UPF可选S-NSSAl级端到端最大时延xxms必选S-NSSAI级S-NSSAI上行实时速率xxMbps必选S-NSSAl级S-NSSAI下行实时速率xxMbps必选S-NSSAI级S-NSSAI上行流量查询xxG必选S-NSSAl级，N6接口查看S-NSSAI下行流量查询xxG必选S-NSSAl级,N6接口查看S-NSSAI最大带宽占用率xx%必选S-NSSAI级S-NSSAI在线用户数量查询XXX个必选S-NSSAI级授时功能支持或不支持必选S-NSSAl级,静态查询授时精度XXUS必选S-NSSAl级,静态查询，如果授时功能不支持，则不需要展不可靠性xxxx%必选
3、S-NSSAl级,静态查询IP资源查询列表形式必选S-NSSAl级,包括每个DNN下IP池占用情况及空闲情况移动性静止或运动必选S-NSSAl级，静态查询丢包率（端到端）XX%必选S-NSSAI级切片拓扑支持图形展示必选S-NSSAl级,展示关键节点拓扑B.2核心网性能查询参数查询指标举例优先级备注UPFUPF最大和平均带宽XXGbPS和xxGbps必选UPF平均PDU会话数XXX必选UPF上行速率xxxGbps必选该指标是复合指标，由（上行流量）/300计算得出。其中300是指5分钟周期，即300秒。UPF下行速率xxxGbps必选该指标是复合指标，由（下行流量）/300计算得出。其中300
4、是指5分钟周期,即300秒。UPF上行流量xxxGB必选指定切片接收的用户面报文数。UPF下行流量xxxGB必选指定切片发送的用户面报文数。AMF实时注册用户数XXX必选指每网络切片的实时注册用户数。平均注册用户数XXX必选指每网络切片的平均注册用户数。最大注册用户数XXX必选指每网络切片的最大注册用户数。注册请求次数XXX必选指定网络切片的注册流程中请求切片次数。注册成功次数XXX必选指定网络切片的注册流程中请求切片成功次数。注册成功率XXX必选该指标是复合指标，由（注册成功次数）/（注册请求次数）计算得出SMFSMFPDU会话建立成功率XX%必选S-NSSAT级SMFPDU会话建立请求次数
5、XXXXX必选S-NSSAI级SMF切片并发PDU会话数XXXXX必选S-NSSAT级SMF切片平均PDU会话数XXXXX必选S-NSSAT级SMF实时会话数XXXXX必选指每网络切片的实时PDU会话数SMF平均会话数XXXXX必选指每网络切片的平均PDU会话数SMF最大会话数XXXXX必选指每网络切片的最大PDU会话数B.3承载网性能查询参数查询指标举例优先级备注省/市/区县编码xxx/xxx/xxx必选承载网设备TDXXX必选FlexE通道占用带宽xxxMHz可选FlexE资源利用率xx%可选FlexE平均时延(IlIS)xms可选FlexE时延抖动(ms)xms可选VPN通道占用带宽XX
6、XMHZ可选VPN资源利用率xx%可选VPN平均时延(InS)xms可选VPN时延抖动(ms)xms可选B.4无线接入网性能查询参数查询指标举例优先级备注小区的无线性能省/市/区县编码xxx/xxx/xxx必选小区名称XXX必选在线状态在线或不在线必选最大RRC连接用户数XXX必选S-NSSAI级平均RRC连接用户数XXX必选S-NSSAI级RRC连接建立成功率XX%必选S-NSSAI级小区上行PRB占用率/上行可用RB总数XX%XXX必选S-NSSAl级小区下行PRB占用率/下行可用RB总数xx%xxx必选S-NSSAI级平均上行速率xxMbps可选S-NSSAI级平均下行速率xxMbps可
7、选S-NSSAI级空口丢包率XX%可选S-NSSAI级基站的无线性能省/市/区县编码xxx/xxx/xxx必选基站idXXX必选gNB基站CPU平均负荷-主处理板XXX必选gNB基站CPU平均负荷-业务单板XXX必选附录C（资料性附录）性能推送参数C.1核心网性能推送参数查询指标举例优先级备注UPFUPF最大和平均带宽xxGbps和xxGbps必选与B.2中UPF内容相同UPF平均PDU会话数XXX必选UPF上行速率xxxGbps必选UPF下行速率xxxGbps必选UPF上行流量xxxGB必选UPF下行流量xxxGB必选基于DNN的IP地址利用率xx%必选QoS流数XX可选PDU会话建立成功率
8、xx%可选S-NSSAI级PDU会话建立请求次数XXX可选S-NSSAI级PDU会话最大并发数S-NSSAI级N6接口接收的GTP报文数XXX可选N6接口发送的GTP报文数XXX可选N6接口接收的GTP报文数（基于DN）XXX可选N6接口发送的GTP报文数（基于DN）XXX可选日志信息XXX可选包括登录日志、操作日志、运行日志、升级日志等AMF实时注册用户数XXX必选与B.2中AMF内容相同平均注册用户数XXX必选最大注册用户数XXX必选注册请求次数XXX必选注册成功次数XXX必选注册成功率XXX必选注册成功率XXX必选AMF注册态用户数XXXXX可选日志信息XXX可选包括登录日志、操作日志、
9、运行日志、升级日志等SMFSMFPDU会话建立成功率xx%必选与B.2中SMF内容相同SMFPDU会话建立请求次数XXXXX必选SMF切片并发PDU会话数XXXXX必选SMF切片平均PDU会话数XXXXX必选SMF实时会话数XXXXX必选SMF平均会话数XXXXX必选SMF最大会话数XXXXX必选SMF最大会话数XXXXX必选日志信息XXX可选包括登录日志、操作日志、运行日志、升级日志等DNN省/市/区县编码xxx/xxx/xxx必选DNN的名称XXX必选指定DNN的SMF最大PDU会话数XXX必选指定DNN的SMF平均PDU会话数XXX必选测量周期内下行平均速率xxxMbps可选测量周期内上
10、行平均速率xxxMbps可选用户面N6指定DNN接收的用户面报文千字节数XXX可选用户平面N6指定DNN发送的用户面报文千字节数XXX可选用户面指定DNN最大的会话数目XXX可选C.2承载网性能推送参数查询指标举例优先级备注1承载网性能数据FleXE通道占用带宽xxxMHz可选与B.3中承载网性能参数相同FlexE资源利用率XX%可选FlexE平均时延(ms)xms可选FIeXE时延抖动(ms)xms可选VPN通道占用带宽xxxMHz可选VPN资源利用率xx%可选VPN平均时延(ms)xms可选VPN时延抖动(ms)xms可选接入MAR流入流量xxxMB可选汇聚MER流入流量xxxMB可选核心
11、MCR流入流量xxxMB可选核心MCR流出流量xxxMB可选接入MAR流出流量xxxMB可选汇聚MER流出流量xxxMB可选汇聚MER流出流量xxxMB可选C.3无线接入网性能推送参数查询指标举例优先级备注小区的无线性能在线状态在线或不在线必选与B.4中无线网性能参数相同最大RRC连接用户数XXX必选平均RRC连接用户数XXX必选RRC连接建立成功率XX%必选小区上行PRB占用率/上行可用RB总数xx%xxx必选小区下行PRB占用率/下行可用RB总数XX%XXX必选平均上行速率xxMbps可选平均下行速率xxMbps可选空口丢包率XX%可选小区RB上行平均干扰电平xxxdBm可选小区RB上行最大干扰电平xxxdBm可选基站的无线性能数据gNB基站CPU平均负荷一主处理板XX%必选与B.4中基站的无线性能数据内容相同gNB基站CPU平均负荷-业务单板XX%必选NG接口用户面发送最大速率xxxMbps可选NG接口用户面接收最大速率xxxMbps可选
