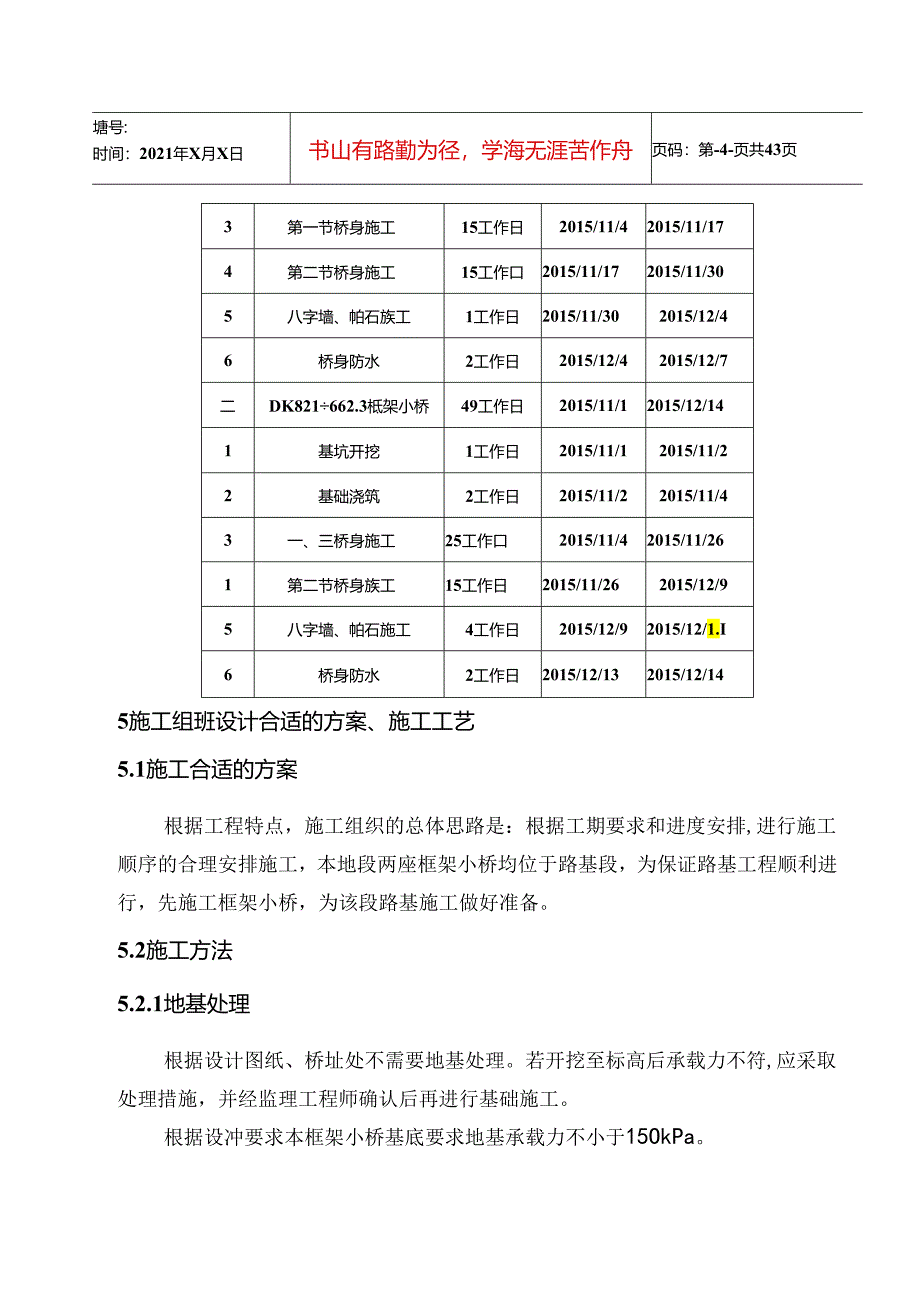

1、塘号:时间：2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第-4-页共43页3第一节桥身施工15工作日2015/11/42015/11/174第二节桥身施工15工作口2015/11/172015/11/305八字墙、帕石族工1工作日2015/11/302015/12/46桥身防水2工作日2015/12/42015/12/7二DK821662.3柢架小桥49工作日2015/11/12015/12/141基坑开挖1工作日2015/11/12015/11/22基础浇筑2工作日2015/11/22015/11/43一、三桥身施工25工作口2015/11/42015/11/261第二节桥身族工1
2、5工作日2015/11/262015/12/95八字墙、帕石施工4工作日2015/12/92015/12/1.I6桥身防水2工作日2015/12/132015/12/145施工组班设计合适的方案、施工工艺5.1施工合适的方案根据工程特点，施工组织的总体思路是：根据工期要求和进度安排,进行施工顺序的合理安排施工，本地段两座框架小桥均位于路基段，为保证路基工程顺利进行，先施工框架小桥，为该段路基施工做好准备。5.2施工方法5.2.1地基处理根据设计图纸、桥址处不需要地基处理。若开挖至标高后承载力不符,应采取处理措施，并经监理工程师确认后再进行基础施工。根据设冲要求本框架小桥基底要求地基承载力不小于

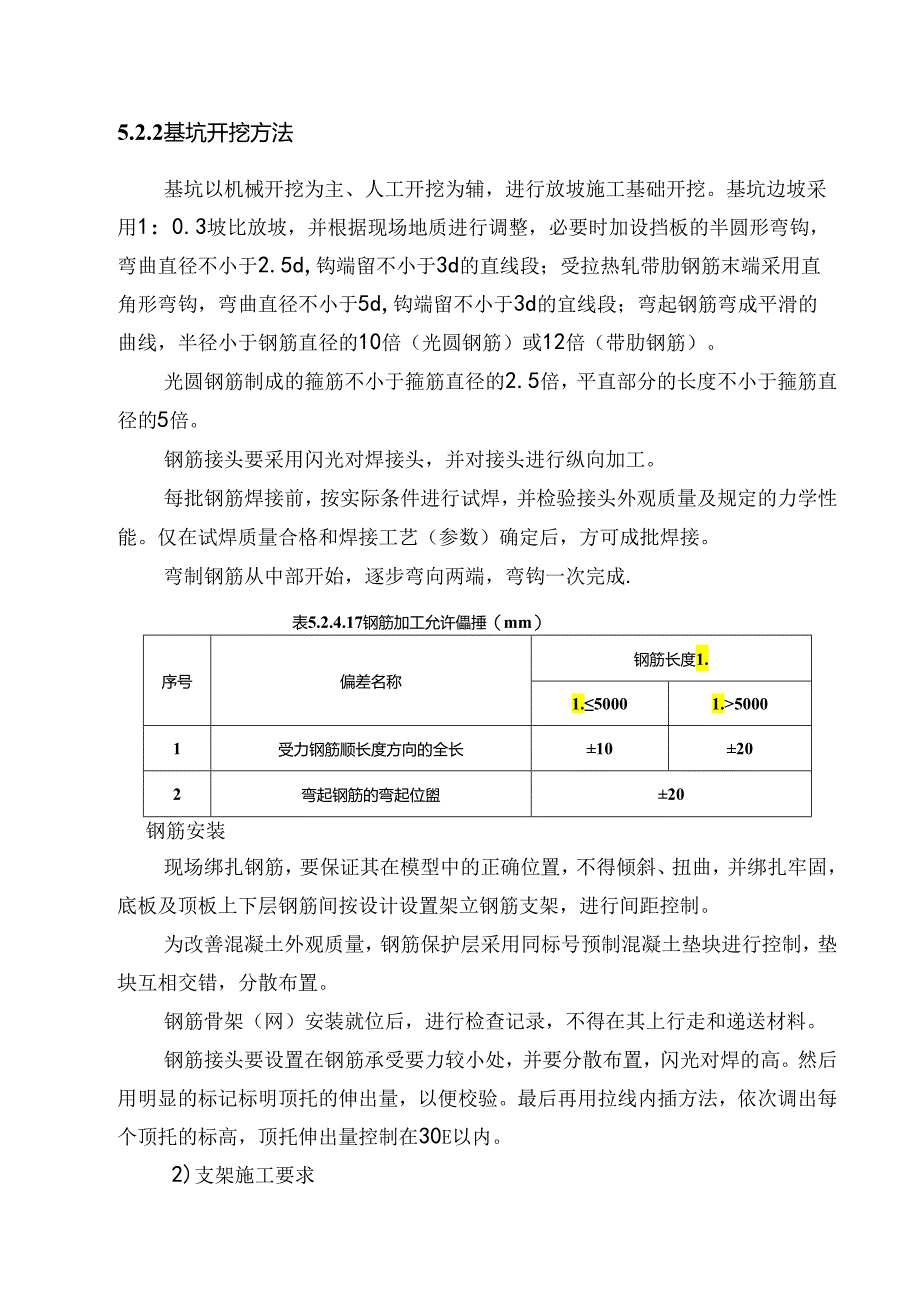

3、15OkPa。5.2.2基坑开挖方法基坑以机械开挖为主、人工开挖为辅，进行放坡施工基础开挖。基坑边坡采用1：0.3坡比放坡，并根据现场地质进行调整，必要时加设挡板的半圆形弯钩，弯曲直径不小于2.5d,钩端留不小于3d的直线段；受拉热轧带肋钢筋末端采用直角形弯钩，弯曲直径不小于5d,钩端留不小于3d的宜线段；弯起钢筋弯成平滑的曲线，半径小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）。光圆钢筋制成的箍筋不小于箍筋直径的2.5倍，平直部分的长度不小于箍筋直径的5倍。钢筋接头要采用闪光对焊接头，并对接头进行纵向加工。每批钢筋焊接前，按实际条件进行试焊，并检验接头外观质量及规定的力学性能。仅在试焊
4、质量合格和焊接工艺（参数）确定后，方可成批焊接。弯制钢筋从中部开始，逐步弯向两端，弯钩一次完成.表5.2.4.17钢筋加工允许儡捶（mm）序号偏差名称钢筋长度1.1.50001.50001受力钢筋顺长度方向的全长10202弯起钢筋的弯起位盥20钢筋安装现场绑扎钢筋，要保证其在模型中的正确位置，不得倾斜、扭曲，并绑扎牢固，底板及顶板上下层钢筋间按设计设置架立钢筋支架，进行间距控制。为改善混凝土外观质量，钢筋保护层采用同标号预制混凝土垫块进行控制，垫块互相交错，分散布置。钢筋骨架（网）安装就位后，进行检查记录，不得在其上行走和递送材料。钢筋接头要设置在钢筋承受要力较小处，并要分散布置，闪光对焊的高

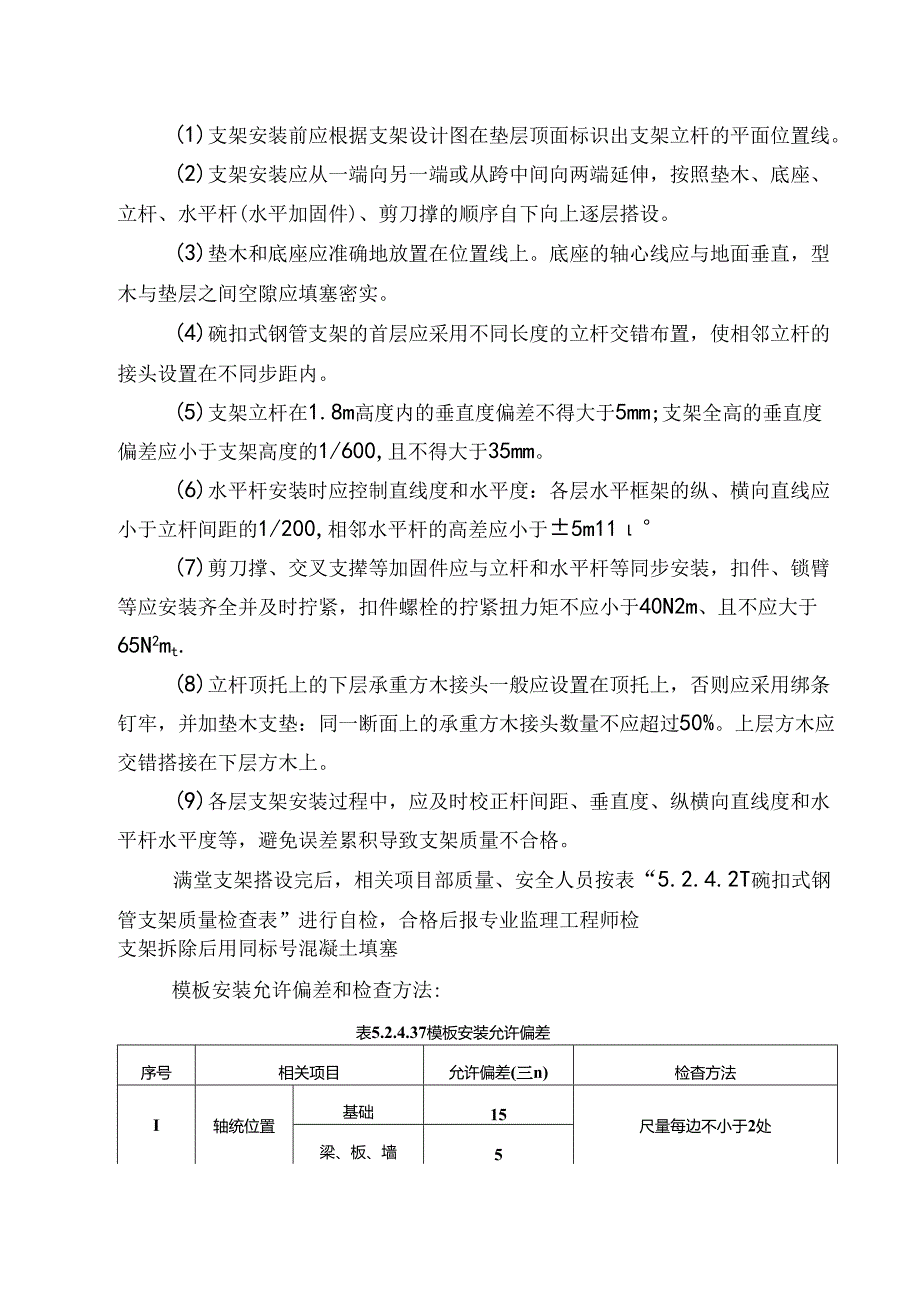

5、。然后用明显的标记标明顶托的伸出量，以便校验。最后再用拉线内插方法，依次调出每个顶托的标高，顶托伸出量控制在30E以内。2)支架施工要求(1)支架安装前应根据支架设计图在垫层顶面标识出支架立杆的平面位置线。(2)支架安装应从一端向另一端或从跨中间向两端延伸，按照垫木、底座、立杆、水平杆(水平加固件)、剪刀撑的顺序自下向上逐层搭设。(3)垫木和底座应准确地放置在位置线上。底座的轴心线应与地面垂直，型木与垫层之间空隙应填塞密实。(4)碗扣式钢管支架的首层应采用不同长度的立杆交错布置，使相邻立杆的接头设置在不同步距内。(5)支架立杆在1.8m高度内的垂直度偏差不得大于5mm;支架全高的垂直度偏差应小
6、于支架高度的1/600,且不得大于35mm。(6)水平杆安装时应控制直线度和水平度：各层水平框架的纵、横向直线应小于立杆间距的1/200,相邻水平杆的高差应小于5m11(7)剪刀撑、交叉支撵等加固件应与立杆和水平杆等同步安装，扣件、锁臂等应安装齐全并及时拧紧，扣件螺栓的拧紧扭力矩不应小于40N2m、且不应大于65N2mt.(8)立杆顶托上的下层承重方木接头一般应设置在顶托上，否则应采用绑条钉牢，并加垫木支垫：同一断面上的承重方木接头数量不应超过50%。上层方木应交错搭接在下层方木上。(9)各层支架安装过程中，应及时校正杆间距、垂直度、纵横向直线度和水平杆水平度等，避免误差累积导致支架质量不合格
7、。满堂支架搭设完后，相关项目部质量、安全人员按表“5.2.4.2T碗扣式钢管支架质量检查表”进行自检，合格后报专业监理工程师检支架拆除后用同标号混凝土填塞模板安装允许偏差和检查方法:表5.2.4.37模板安装允许偏差序号相关项目允许偏差(三n)检杳方法I轴统位置基础15尺量每边不小于2处梁、板、墙52表面平整度52m靠尺和塞尺不少于3处3高程基础20测Ift梁、板、墙54模板的侧向弯曲1/1500拉蛟尺量5模板内的宽度+10.-5尺量不少于3处6相邻两板表面高低差2尺Ift7梁底模拱度+5,-2尺慎5.2.4.4混凝土混凝土采用4#搅拌站混凝土，混凝土磁车运至工地，混凝土泵车泵送入模，插入式振
8、动器进行捣固。箱身混凝土分三次浇筑完成，底板、边墙、顶板各一次。施工缝留于底板倒角上部。上部混凝土滩注施工，在卜.部混凝土达到设计强度的50%后方可进行。混凝十.自由倾落高度大于2m时，采用串筒或漏斗，防止混凝土对模板的冲击以及产生离析现象。混凝土的捣固采用插入式振动器振捣。混凝土灌筑时分层进行，每层厚度不得大于捣固棒作用部分长度的1.25倍。混凝土灌注应连续进行，当因故间歇时，尽量缩短间歇时间。超过允许间歇时间时，应按灌注中断处理，同时留置施工缝，并作好记录。混凝土灌注完毕后，安排专人加强洒水养护。箱身两侧边、中墙施工缝错开50cm以上，不得位于同一平面上。施工接缝时，将已灌注混;凝土表面浮
9、浆清除，并给予浅凿清理，然后用清水冲洗干净，并排除模板内的积水。灌注新混凝土前铺一层厚约15mm,并与混凝土灰砂比相同而水灰比略小的水泥砂浆。通过掺加混凝土外加剂、采用合理的级配、加强振捣、增加混凝土的密实度等方法，从而增强混凝土的Fl防水性能。严格混凝土接缝、防水层的施工，防止箱体渗漏。5. 2.4.5基坑回填方法桥面板施工完毕后，及时按设计文件要求的材料进行基坑回填，并分层夯实。用于回填的全部材料应能够充分乐实，具有透水性且不得含有泥草、腐物或冻土块的十.：同时在两侧基本相同的标高上进行，防止造成偏压情况，必要时挖方界内的坡度应修成台阶形。回填在尽可能排干水的情况卜进行，严禁回填虚士。6.
10、 2.4.6防水层、保护层本工程框架小桥防水按框架箱涵防水施作。1）防水层施工为保证防水层的铺设质量和避免浪费防水材料，小桥顶面基层应平整。平整度要求,用Im长的靠尺,空隙不大于311m,孔隙只允许平缓变化，每米不应超过一处。如不符合要求可用凿除的方法进行处理，或用砂浆进行整平，用水泥砂浆找平时，基底应清洁、湿润。水泥砂浆做局部找平时，应在砂浆中添加适量类似107胶的水溶性胶粘剂（也可以用其他性能相同的胶粘剂），以增强水泥砂浆与基底的连接。小桥顶面基层及涂刷防水材料进行封边的部位应清洁、无蜂窝、麻面、浮渣、浮灰、油污等。蜂窝、麻面应用水泥砂浆填补平整。填补前，应清除蟀窝、麻面中的松散层、浮渣、
11、浮灰、油污等，并使之湿润。对蜂窝、麻面的填补，均应在水泥砂浆、水泥浆中添加适量类似107胶的水溶性胶以增强水泥砂浆、水泥净浆与基底的连接。涂刷防水涂料时基层应干燥。基层干燥的鉴别方法，般可凭经验、肉眼观察，也可用Im见方的塑料布覆盖其上，利用阳光照射13小时后（或用吹风机加热的办法），观察是否出现水汽，若无水汽出现可视为十燥。防水涂料应搅拌均匀，搅拌时间约为35分钟，或根据产品说明确定。防水涂料的涂刷应从小桥顶向另一端涂刷，涂刷宽度应与防水卷材宽度相对应。涂刷应均匀，涂刷厚度不得小于1.5廊。一边涂刷一边铺贴防水卷材。防水卷材纵向宜整幅铺设，当防水卷材进行搭接时，若需要纵向搭接,允许进行一次纵
12、向搭接，且先行纵向搭接，再进行横向搭接，纵向搭接接头应错开。纵向搭接宽度不得小于120Inm,横向搭接宽度不得小于80mm。较低的一幅防水卷材粘贴完毕后，方可铺贴另一幅，涂刷防水涂料时应与此前涂层衔接好。铺贴时应用刮板将防水卷材推压平整，并使防水卷材的边缘和搭接处无翘起，其他部分无空鼓。铺贴卷材前，要量好要施工的防水面积，然后根据材料尺寸合理使用材料，从最低处开始铺贴，先将卷材按位置放正，长边留出8cm接茬、短边留出】0Cm接茬。然后点燃喷灯对准卷材底面及基层表面同时均匀加热（喷灯嘴距卷材表面约30Cm为宜），待卷材表面熔化后，随即向前滚铺卷材，并把卷材压实压平，接茬部分以压出熔化沥青为宜，滚
13、压时不要卷入空气和异物，并防止偏斜、起鼓和折皱。最后再用喷灯和压了均匀细致的把接缝封好，防止翘边。2）保护层施工保护层采用3cm厚C40细石混凝土,人工进行抹面。,抹刀应光滑，抹面时不得过量加水，抹面次数不宜过多。6、管理管控措施6.1标准化管理管控落实“六位一体”和“高标准、讲科学、不懈怠”管理管控要求，以工程质量安全为核心，推行“架子队”管理管控模式，以管理管控制度标准化为基础，科学配备资源、强化现场管理管控和过程控制，全面实现建设管理管控标准化的目标。6.2质量管理管控措施6.2.1质:保证体系为确保本工程质量目标的实现，成立相关项目部质量管理管控领导小组，由相关项目经理任组长，总工程师
14、和副经理任副组长、质量检查工程师和相关部门负责人组成。各作业队设专职质量员，各班组设兼职质量员，形成三级质量管理管控的模式。本相关项目质量管理管控组织机构详见“图6.2.11质量管理管控组织机构”。编号.6. 2.2质量管理管控制度1）建立内部质量检查制度各级设立专职质检人员，持证上岗，对施工过程的质量实施检查控制，做好隐蔽工程的自检工作。认真执行合同合约条约条款，加强与建设、监理、设计单位的密切配合，积极配合建设、监理单位对工程质量的检查。严格执行隐蔽工程检查制度，对监理工程师和合约甲方代表进行的随时抽查和重点检查提供必要的检查条件，对检查提出的质量问题，必须及时采取有效可嵬的措施进行返工或
