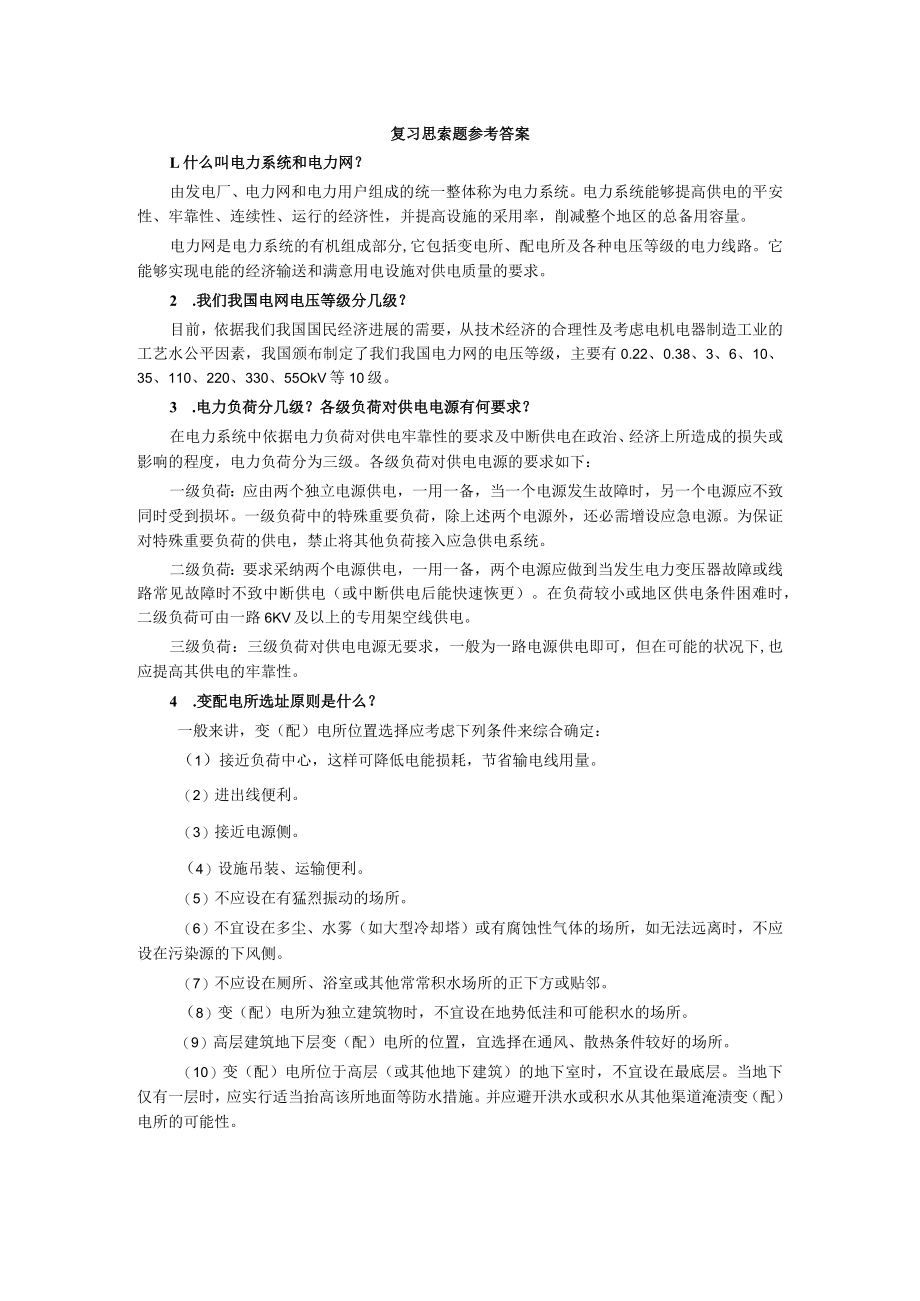

1、复习思索题参考答案L什么叫电力系统和电力网？由发电厂、电力网和电力用户组成的统一整体称为电力系统。电力系统能够提高供电的平安性、牢靠性、连续性、运行的经济性，并提高设施的采用率，削减整个地区的总备用容量。电力网是电力系统的有机组成部分,它包括变电所、配电所及各种电压等级的电力线路。它能够实现电能的经济输送和满意用电设施对供电质量的要求。2 .我们我国电网电压等级分几级？目前，依据我们我国国民经济进展的需要，从技术经济的合理性及考虑电机电器制造工业的工艺水公平因素，我国颁布制定了我们我国电力网的电压等级，主要有0.22、0.38、3、6、10、35、110、220、330、55OkV等10级。3
2、 .电力负荷分几级？各级负荷对供电电源有何要求？在电力系统中依据电力负荷对供电牢靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度，电力负荷分为三级。各级负荷对供电电源的要求如下：一级负荷：应由两个独立电源供电，一用一备，当一个电源发生故障时，另一个电源应不致同时受到损坏。一级负荷中的特殊重要负荷，除上述两个电源外，还必需增设应急电源。为保证对特殊重要负荷的供电，禁止将其他负荷接入应急供电系统。二级负荷：要求采纳两个电源供电，一用一备，两个电源应做到当发生电力变压器故障或线路常见故障时不致中断供电（或中断供电后能快速恢更）。在负荷较小或地区供电条件困难时，二级负荷可由一路6KV及以上的
3、专用架空线供电。三级负荷：三级负荷对供电电源无要求，一般为一路电源供电即可，但在可能的状况下,也应提高其供电的牢靠性。4 .变配电所选址原则是什么？一般来讲，变（配）电所位置选择应考虑下列条件来综合确定：（1）接近负荷中心，这样可降低电能损耗，节省输电线用量。（2）进出线便利。（3）接近电源侧。（4）设施吊装、运输便利。（5）不应设在有猛烈振动的场所。（6）不宜设在多尘、水雾（如大型冷却塔）或有腐蚀性气体的场所，如无法远离时，不应设在污染源的下风侧。（7）不应设在厕所、浴室或其他常常积水场所的正下方或贴邻。（8）变（配）电所为独立建筑物时，不宜设在地势低洼和可能积水的场所。（9）高层建筑地下层

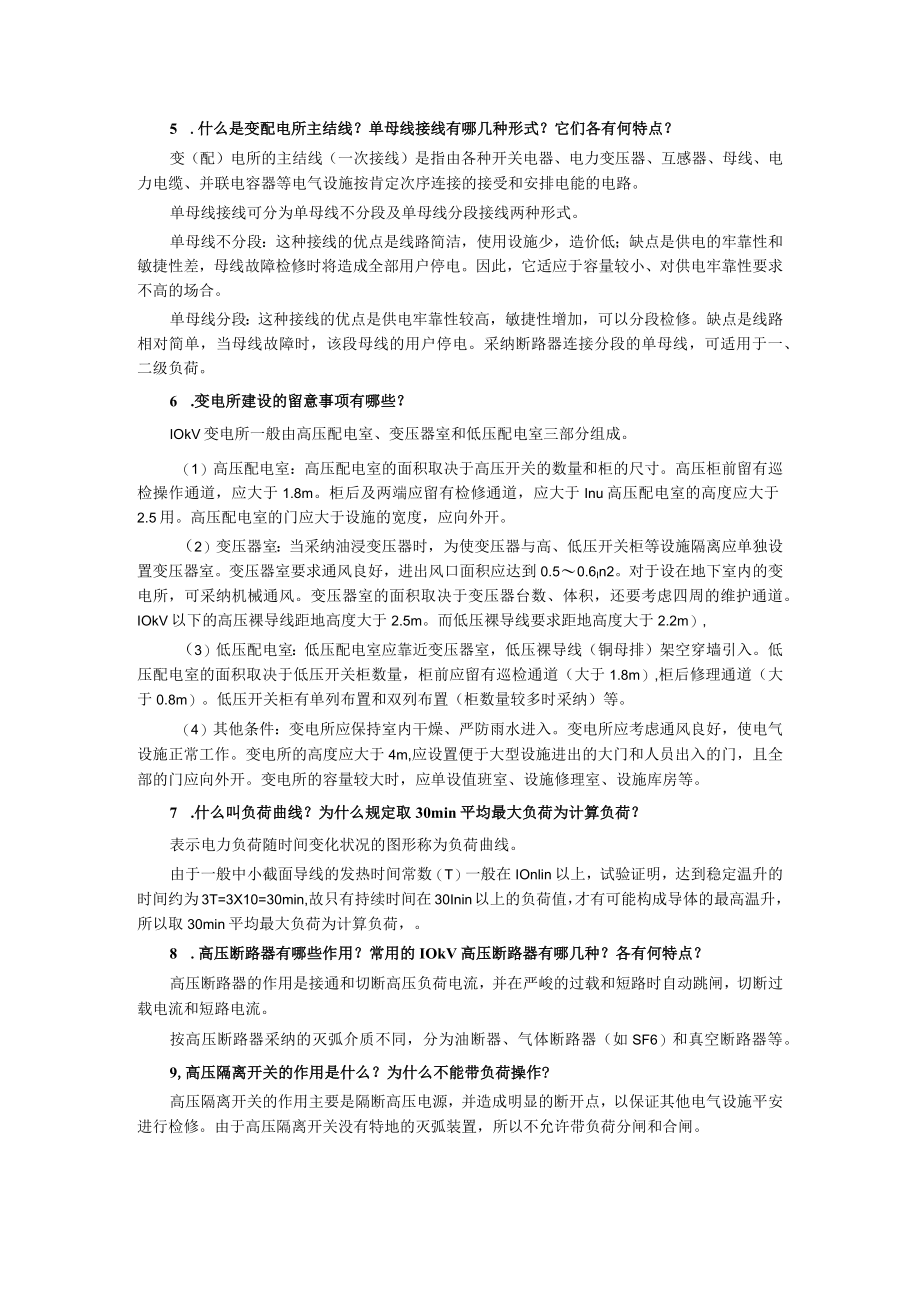

4、变（配）电所的位置，宜选择在通风、散热条件较好的场所。（10）变（配）电所位于高层（或其他地下建筑）的地下室时，不宜设在最底层。当地下仅有一层时，应实行适当抬高该所地面等防水措施。并应避开洪水或积水从其他渠道淹渍变（配）电所的可能性。5 .什么是变配电所主结线？单母线接线有哪几种形式？它们各有何特点？变（配）电所的主结线（一次接线）是指由各种开关电器、电力变压器、互感器、母线、电力电缆、并联电容器等电气设施按肯定次序连接的接受和安排电能的电路。单母线接线可分为单母线不分段及单母线分段接线两种形式。单母线不分段：这种接线的优点是线路简洁，使用设施少，造价低；缺点是供电的牢靠性和敏捷性差，母线故障
5、检修时将造成全部用户停电。因此，它适应于容量较小、对供电牢靠性要求不高的场合。单母线分段：这种接线的优点是供电牢靠性较高，敏捷性增加，可以分段检修。缺点是线路相对简单，当母线故障时，该段母线的用户停电。采纳断路器连接分段的单母线，可适用于一、二级负荷。6 .变电所建设的留意事项有哪些？IOkV变电所一般由高压配电室、变压器室和低压配电室三部分组成。（1）高压配电室：高压配电室的面积取决于高压开关的数量和柜的尺寸。高压柜前留有巡检操作通道，应大于1.8m。柜后及两端应留有检修通道，应大于Inu高压配电室的高度应大于2.5用。高压配电室的门应大于设施的宽度，应向外开。（2）变压器室：当采纳油浸变压
6、器时，为使变压器与高、低压开关柜等设施隔离应单独设置变压器室。变压器室要求通风良好，进出风口面积应达到0.50.6In2。对于设在地下室内的变电所，可采纳机械通风。变压器室的面积取决于变压器台数、体积，还要考虑四周的维护通道。IOkV以下的高压裸导线距地高度大于2.5m。而低压裸导线要求距地高度大于2.2m）,（3）低压配电室：低压配电室应靠近变压器室，低压裸导线（铜母排）架空穿墙引入。低压配电室的面积取决于低压开关柜数量，柜前应留有巡检通道（大于1.8m）,柜后修理通道（大于0.8m）。低压开关柜有单列布置和双列布置（柜数量较多时采纳）等。（4）其他条件：变电所应保持室内干燥、严防雨水进入。
7、变电所应考虑通风良好，使电气设施正常工作。变电所的高度应大于4m,应设置便于大型设施进出的大门和人员出入的门，且全部的门应向外开。变电所的容量较大时，应单设值班室、设施修理室、设施库房等。7 .什么叫负荷曲线？为什么规定取30min平均最大负荷为计算负荷？表示电力负荷随时间变化状况的图形称为负荷曲线。由于一般中小截面导线的发热时间常数（T）一般在IOnlin以上，试验证明，达到稳定温升的时间约为3T=3X10=30min,故只有持续时间在30Inin以上的负荷值，才有可能构成导体的最高温升，所以取30min平均最大负荷为计算负荷，。8 .高压断路器有哪些作用？常用的IOkV高压断路器有哪几种？

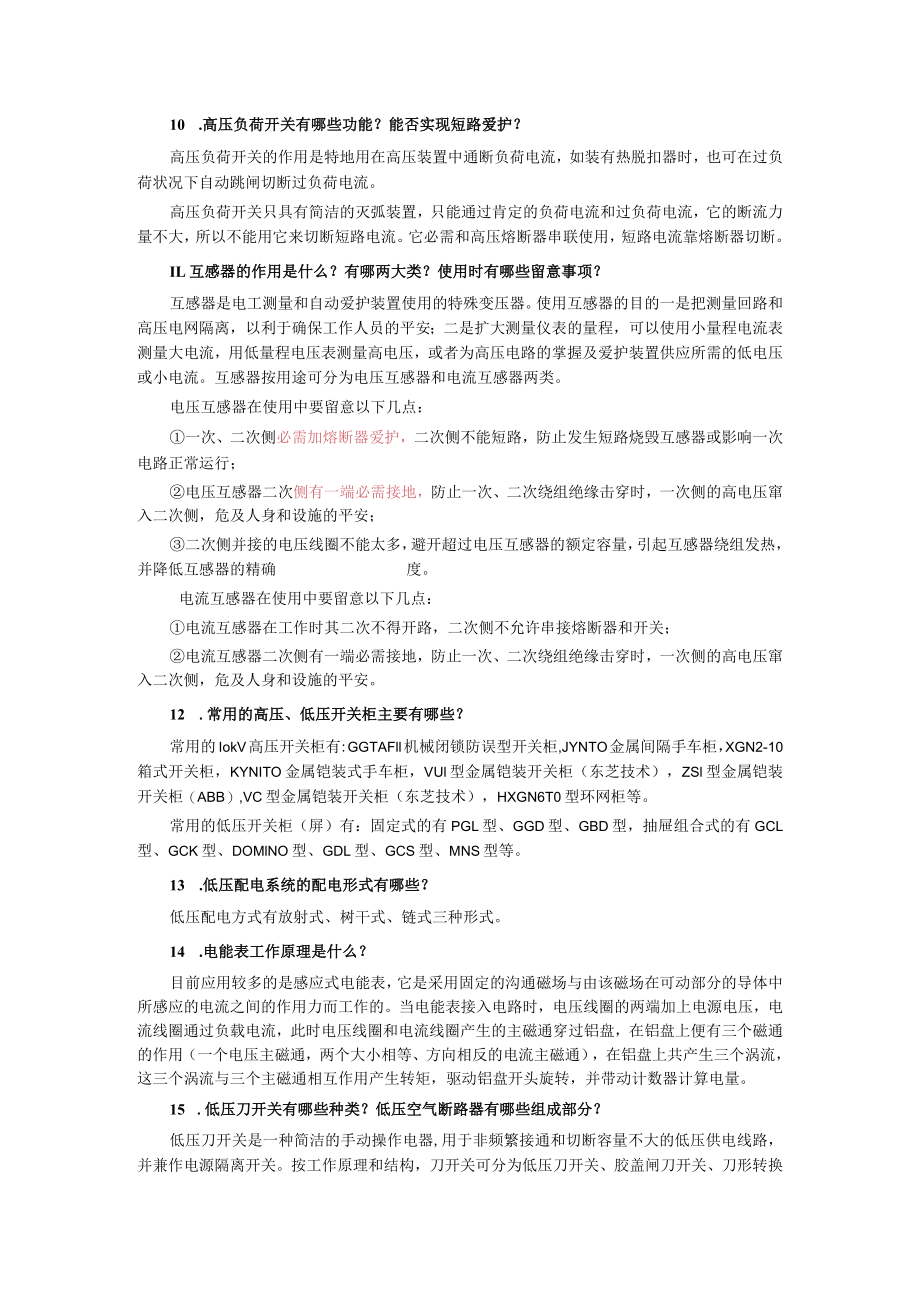

8、各有何特点？高压断路器的作用是接通和切断高压负荷电流，并在严峻的过载和短路时自动跳闸，切断过载电流和短路电流。按高压断路器采纳的灭弧介质不同，分为油断器、气体断路器（如SF6）和真空断路器等。9,高压隔离开关的作用是什么？为什么不能带负荷操作?高压隔离开关的作用主要是隔断高压电源，并造成明显的断开点，以保证其他电气设施平安进行检修。由于高压隔离开关没有特地的灭弧装置，所以不允许带负荷分闸和合闸。10 .高压负荷开关有哪些功能？能否实现短路爱护？高压负荷开关的作用是特地用在高压装置中通断负荷电流，如装有热脱扣器时，也可在过负荷状况下自动跳闸切断过负荷电流。高压负荷开关只具有简洁的灭弧装置，只能通
9、过肯定的负荷电流和过负荷电流，它的断流力量不大，所以不能用它来切断短路电流。它必需和高压熔断器串联使用，短路电流靠熔断器切断。IL互感器的作用是什么？有哪两大类？使用时有哪些留意事项？互感器是电工测量和自动爱护装置使用的特殊变压器。使用互感器的目的一是把测量回路和高压电网隔离，以利于确保工作人员的平安；二是扩大测量仪表的量程，可以使用小量程电流表测量大电流，用低量程电压表测量高电压，或者为高压电路的掌握及爱护装置供应所需的低电压或小电流。互感器按用途可分为电压互感器和电流互感器两类。电压互感器在使用中要留意以下几点：一次、二次侧必需加熔断器爱护，二次侧不能短路，防止发生短路烧毁互感器或影响一次
10、电路正常运行；电压互感器二次侧有一端必需接地，防止一次、二次绕组绝缘击穿时，一次侧的高电压窜入二次侧，危及人身和设施的平安；二次侧并接的电压线圈不能太多，避开超过电压互感器的额定容量，引起互感器绕组发热，并降低互感器的精确度。电流互感器在使用中要留意以下几点：电流互感器在工作时其二次不得开路，二次侧不允许串接熔断器和开关；电流互感器二次侧有一端必需接地，防止一次、二次绕组绝缘击穿时，一次侧的高电压窜入二次侧，危及人身和设施的平安。12 .常用的高压、低压开关柜主要有哪些？常用的IokV高压开关柜有:GGTAFll机械闭锁防误型开关柜,JYNTO金属间隔手车柜，XGN2-10箱式开关柜，KYNI
11、TO金属铠装式手车柜，VUl型金属铠装开关柜（东芝技术），ZSl型金属铠装开关柜（ABB）,VC型金属铠装开关柜（东芝技术），HXGN6T0型环网柜等。常用的低压开关柜（屏）有：固定式的有PGL型、GGD型、GBD型，抽屉组合式的有GCL型、GCK型、DOMlNO型、GDL型、GCS型、MNS型等。13 .低压配电系统的配电形式有哪些？低压配电方式有放射式、树干式、链式三种形式。14 .电能表工作原理是什么？目前应用较多的是感应式电能表，它是采用固定的沟通磁场与由该磁场在可动部分的导体中所感应的电流之间的作用力而工作的。当电能表接入电路时，电压线圈的两端加上电源电压，电流线圈通过负载电流，此时
12、电压线圈和电流线圈产生的主磁通穿过铝盘，在铝盘上便有三个磁通的作用（一个电压主磁通，两个大小相等、方向相反的电流主磁通），在铝盘上共产生三个涡流，这三个涡流与三个主磁通相互作用产生转矩，驱动铝盘开头旋转，并带动计数器计算电量。15 .低压刀开关有哪些种类？低压空气断路器有哪些组成部分？低压刀开关是一种简洁的手动操作电器,用于非频繁接通和切断容量不大的低压供电线路，并兼作电源隔离开关。按工作原理和结构，刀开关可分为低压刀开关、胶盖闸刀开关、刀形转换开关、铁壳开关、熔断式刀开关、组合开关等。低压断路器：又称低压空气开关，或自动空气开关。断路器主要由触头系统、灭弧系统、脱扣器和操作机构等部分组成。它
13、的操作机构比较简单，主触头的通断可以手动，也可以电动。16 .沟通接触器的动作原理是什么？沟通接触器的工作原理是采用电磁吸力来使触头动作的开关,它可以用于需要频繁通断操作的场合。当沟通接触器线圈通电后，铁心被磁化为电磁铁，产生吸力，当吸力大于弹簧反弹力时衔铁吸合，带动拉杆移动将全部常开触头闭合、常闭触头打开。线圈失电后，衔铁随即释放并采用弹簧的拉力将拉杆和动触头恢复至初始状态。17 .低压熔断器的种类及其特点有哪些？低压熔断器常用的有瓷插式(RClA)、密闭管式(RMl0)、螺旋式(RL7)、填充料式(RT20)、等多种类型。瓷插式灭弧力量差，只适用于故障电流较小的线路未端使用。其他几种类型的
14、熔断器均有灭弧措施，分断电流力量比较强，密闭管式结构简洁，螺旋式更换熔管时比较平安，填充料式的断流力量更强。18 .低压配电线路的结构及其特点是什么？低压配电线路形式有：架空线路和电缆线路两种。架空线路的结构及特点是：由导线、电杆、横担、绝缘子和线路金具等组成，其特点是设施材料简洁，成本低；简洁发觉故障，维护便利；缺点是易受外界环境的影响，供电牢靠性较差；影响环境的干净美观等。电缆线路的结构及特点是：由电力电缆及敷设通道等组成。其优点是不受外界环境影响，供电牢靠性高，不占用土地，有利于环境美观；缺点是材料和安装成本高。19 .导线选择的方法和要求有哪些？导线选择方法主要有：按环境条件选择、按发
15、热条件选择、按电压损失选择、按机械强度选择等方法。在详细选择导线截面时，必需综合考虑电压损失、发热条件和机械强度、环境条件等要求。20 .某大楼采纳三相四线制供电，楼内的单相用电设施有:加热器5台各2kW,干燥器4台各3kW,照明用电2kW。试将各类单相用电设施合理地安排在三相四制线路上，并确定大楼的计算负荷。解：负荷安排结果如下：a相安排的负荷有干燥器2台6kW,照明用电2kW,因此a相总负荷为8kW；b相安排的负荷有干燥器2台6kW,加热器1台2kW,因此b相总负荷为8kW；c相安排的负荷有加热器4台8kW,因此C相总负荷为8kW；设施总容量ZP=3*8=2妹W需要系数KX取0.8,Cos取1,tan为0则有功计算负荷Pj=KxP=0.824=19.2kW无功计算负荷Qj=Pjtan=19.2O=Okvar视在计算负荷Sj=PJ/cos=19.2/1=19.2kVA21 .某施工场地采纳三相四线制380/220V供电，有一临时支路上需带30kW的电动机2台，8kW的电动机15台，电动机的平均效率为83%,平均功率因数为0.8,需要系数为0.62,总配电盘至该临时用电的配电盘的距离为250m,若允许电压损失为7%,试问应选用多大截面的铜芯塑料绝缘导线供电？解：按发热条件选择：P=302+815=180kWPj=KxP=O.62180=111.6kWPj1000111.61000
