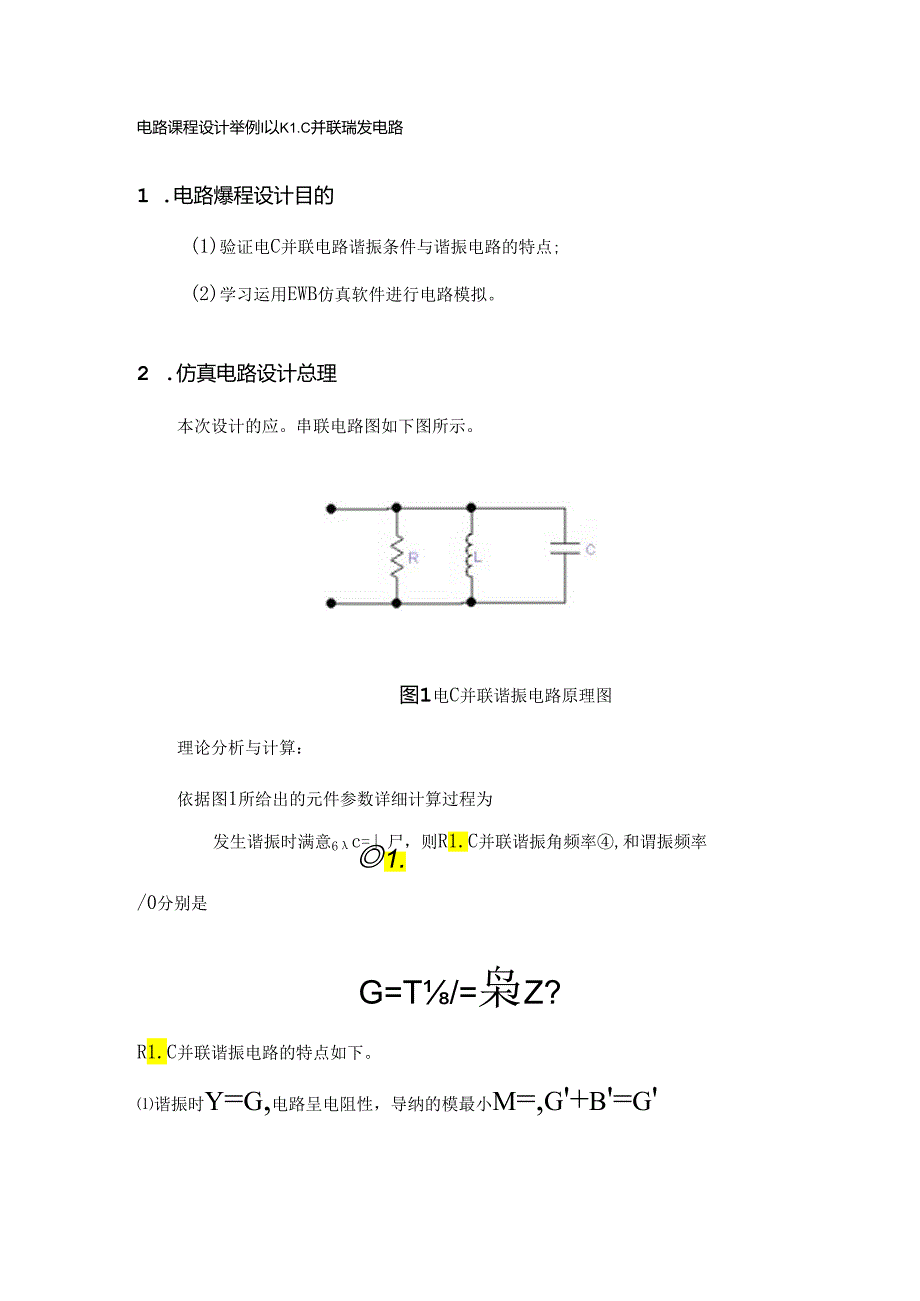

1、电路课程设计举例I以K1.C并联瑞发电路1 .电路爆程设计目的(1)验证电C并联电路谐振条件与谐振电路的特点;(2)学习运用EWB仿真软件进行电路模拟。2 .仿真电路设计总理本次设计的应。串联电路图如下图所示。图1电C并联谐振电路原理图理论分析与计算：依据图1所给出的元件参数详细计算过程为发生谐振时满意6c=尸，则R1.C并联谐振角频率,和谓振频率1./0分别是G=T/=枭Z?R1.C并联谐振电路的特点如下。谐振时y=g,电路呈电阻性，导纳的模最小m=,g+b=g若二且与外施电流（2）若外施电流/,肯定，谐振时，电压为最大，U.=同相。（3）电阻中的电流也达到最大，且与外施电流相等，Ill=I

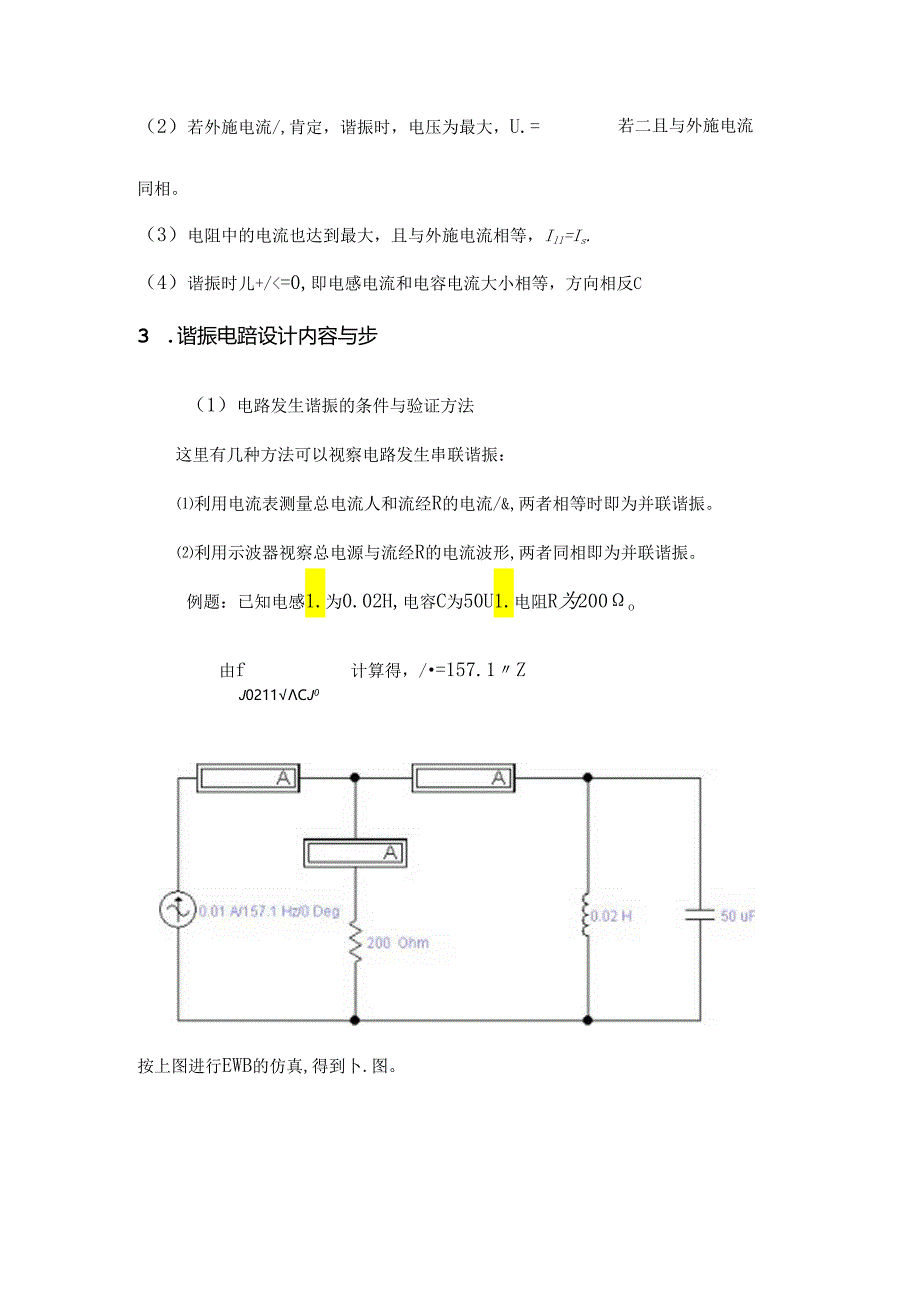

2、s.（4）谐振时儿+/=0,即电感电流和电容电流大小相等，方向相反C3 .谐振电踣设计内容与步（1）电路发生谐振的条件与验证方法这里有几种方法可以视察电路发生串联谐振：利用电流表测量总电流人和流经R的电流/&,两者相等时即为并联谐振。利用示波器视察总电源与流经R的电流波形,两者同相即为并联谐振。例题：已知电感1.为0.02H,电容C为50U1.电阻R为200o由f计算得，/=157.1ZJ0211CJ0按上图进行EWB的仿真,得到卜.图。5.550A510OmAI0.01A/157.1HZfODefl200Ohm流经电阻R的电流和总电流I相等为IomA,流进电感1.和电容C的总电流为5.550uF,几乎为零，所以电路达到谐振状态。总电源与流经R的电流波形同相，所以电路达到并联谐振状态。4 .试除体会和总结这次试验我学会了运用EWB仿真R1.C并联谐振电路，并且运用并联谐振的特点推断达到谐振状态C尤其是视察总电源与流经R的电流波形，两者同相即为并联谐振。这种方法我们只能在试验中看到，平常做题试卷上是不行能视察到的。这加深了我对谐振电路的理解.
