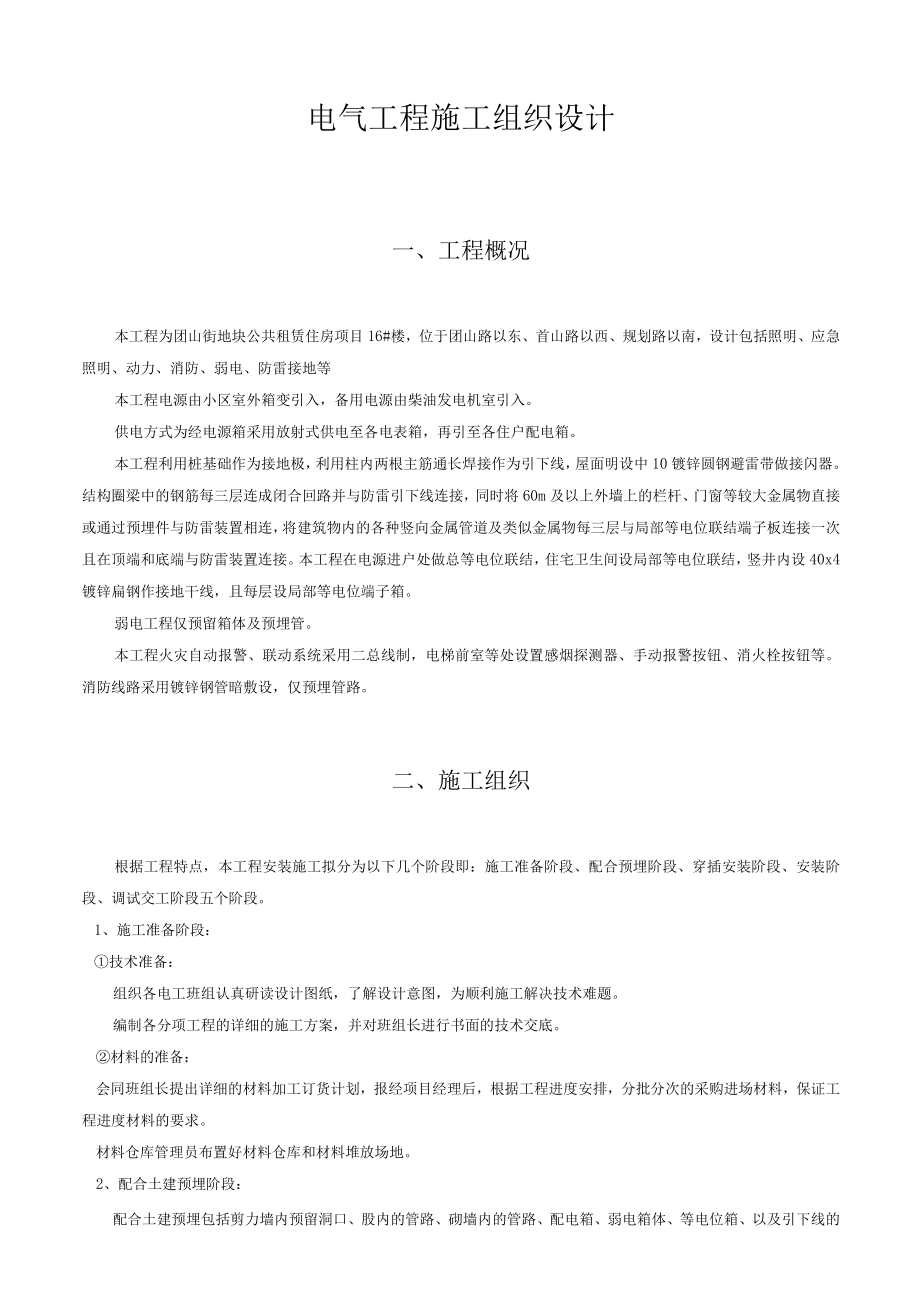

1、电气工程施工组织设计一、工程概况本工程为团山街地块公共租赁住房项目16#楼，位于团山路以东、首山路以西、规划路以南，设计包括照明、应急照明、动力、消防、弱电、防雷接地等本工程电源由小区室外箱变引入，备用电源由柴油发电机室引入。供电方式为经电源箱采用放射式供电至各电表箱，再引至各住户配电箱。本工程利用桩基础作为接地极，利用柱内两根主筋通长焊接作为引下线，屋面明设中10镀锌圆钢避雷带做接闪器。结构圈梁中的钢筋每三层连成闭合回路并与防雷引下线连接，同时将60m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连，将建筑物内的各种竖向金属管道及类似金属物每三层与局部等电位联结端子板连接一
2、次且在顶端和底端与防雷装置连接。本工程在电源进户处做总等电位联结，住宅卫生间设局部等电位联结，竖井内设40x4镀锌扁钢作接地干线，且每层设局部等电位端子箱。弱电工程仅预留箱体及预埋管。本工程火灾自动报警、联动系统采用二总线制，电梯前室等处设置感烟探测器、手动报警按钮、消火栓按钮等。消防线路采用镀锌钢管暗敷设，仅预埋管路。二、施工组织根据工程特点，本工程安装施工拟分为以下几个阶段即：施工准备阶段、配合预埋阶段、穿插安装阶段、安装阶段、调试交工阶段五个阶段。1、施工准备阶段：技术准备：组织各电工班组认真研读设计图纸，了解设计意图，为顺利施工解决技术难题。编制各分项工程的详细的施工方案，并对班组长进

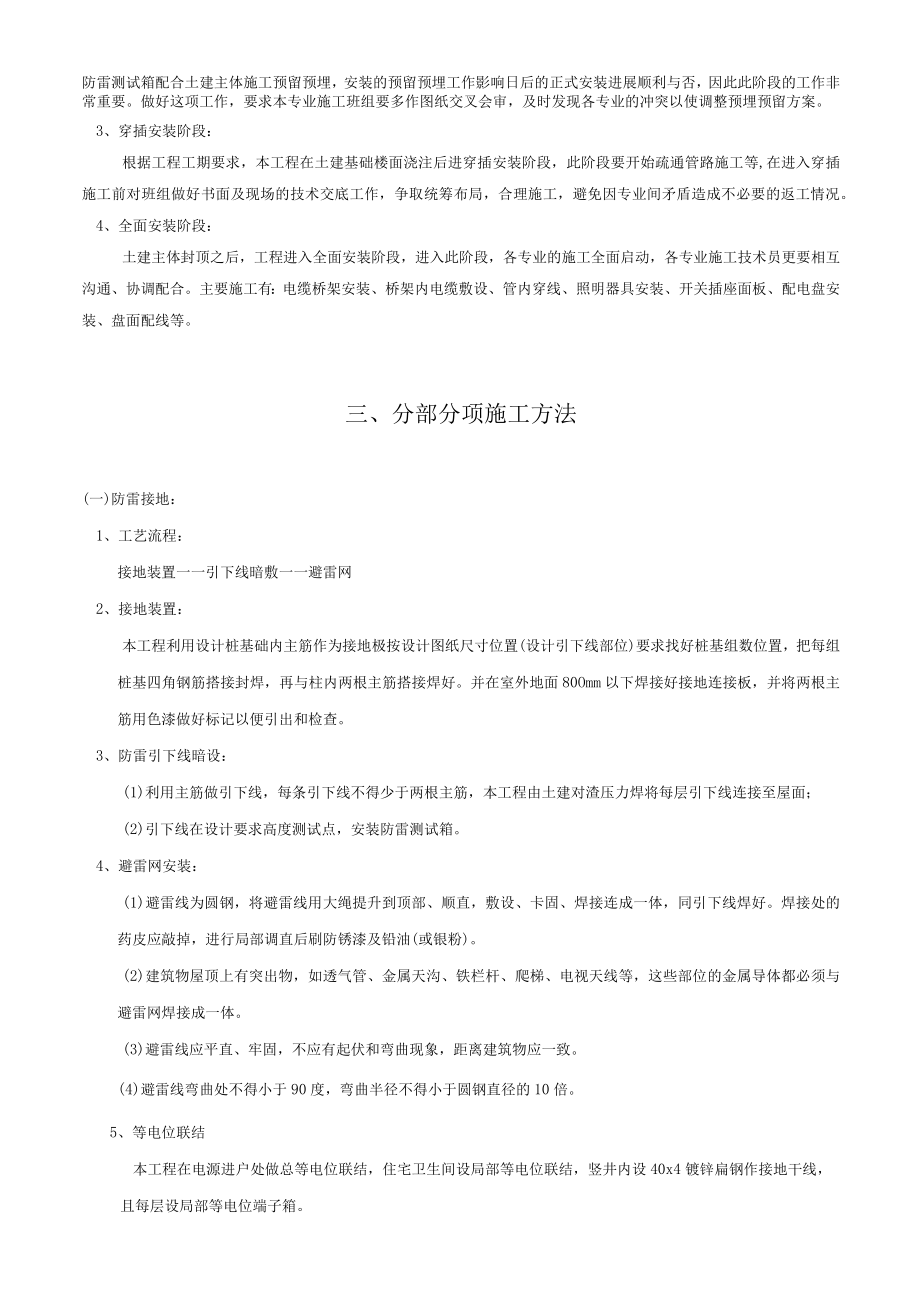

3、行书面的技术交底。材料的准备：会同班组长提出详细的材料加工订货计划，报经项目经理后，根据工程进度安排，分批分次的采购进场材料，保证工程进度材料的要求。材料仓库管理员布置好材料仓库和材料堆放场地。2、配合土建预埋阶段：配合土建预埋包括剪力墙内预留洞口、股内的管路、砌墙内的管路、配电箱、弱电箱体、等电位箱、以及引下线的防雷测试箱配合土建主体施工预留预埋，安装的预留预埋工作影响日后的正式安装进展顺利与否，因此此阶段的工作非常重要。做好这项工作，要求本专业施工班组要多作图纸交叉会审，及时发现各专业的冲突以使调整预埋预留方案。3、穿插安装阶段：根据工程工期要求，本工程在土建基础楼面浇注后进穿插安装阶段，
4、此阶段要开始疏通管路施工等,在进入穿插施工前对班组做好书面及现场的技术交底工作，争取统筹布局，合理施工，避免因专业间矛盾造成不必要的返工情况。4、全面安装阶段：土建主体封顶之后，工程进入全面安装阶段，进入此阶段，各专业的施工全面启动，各专业施工技术员更要相互沟通、协调配合。主要施工有：电缆桥架安装、桥架内电缆敷设、管内穿线、照明器具安装、开关插座面板、配电盘安装、盘面配线等。三、分部分项施工方法(一)防雷接地：1、工艺流程：接地装置一一引下线暗敷一一避雷网2、接地装置：本工程利用设计桩基础内主筋作为接地极按设计图纸尺寸位置(设计引下线部位)要求找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与
5、柱内两根主筋搭接焊好。并在室外地面80Omm以下焊接好接地连接板，并将两根主筋用色漆做好标记以便引出和检查。3、防雷引下线暗设：(1)利用主筋做引下线，每条引下线不得少于两根主筋，本工程由土建对渣压力焊将每层引下线连接至屋面；(2)引下线在设计要求高度测试点，安装防雷测试箱。4、避雷网安装：(1)避雷线为圆钢，将避雷线用大绳提升到顶部、顺直，敷设、卡固、焊接连成一体，同引下线焊好。焊接处的药皮应敲掉，进行局部调直后刷防锈漆及铅油(或银粉)。(2)建筑物屋顶上有突出物，如透气管、金属天沟、铁栏杆、爬梯、电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。(3)避雷线应平直、牢固，不应有起伏和

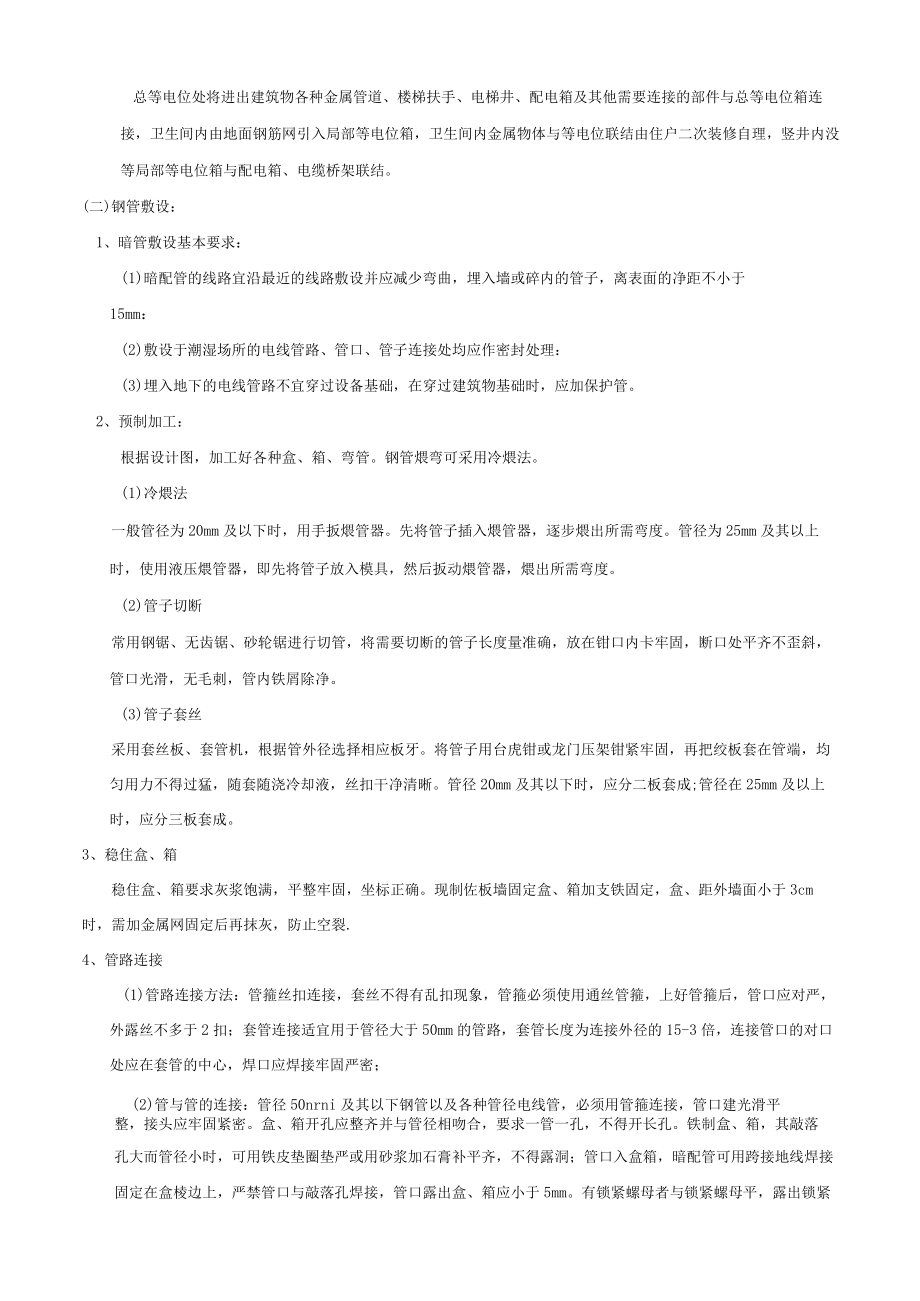

6、弯曲现象，距离建筑物应一致。(4)避雷线弯曲处不得小于90度，弯曲半径不得小于圆钢直径的10倍。5、等电位联结本工程在电源进户处做总等电位联结，住宅卫生间设局部等电位联结，竖井内设40x4镀锌扁钢作接地干线，且每层设局部等电位端子箱。总等电位处将进出建筑物各种金属管道、楼梯扶手、电梯井、配电箱及其他需要连接的部件与总等电位箱连接，卫生间内由地面钢筋网引入局部等电位箱，卫生间内金属物体与等电位联结由住户二次装修自理，竖井内没等局部等电位箱与配电箱、电缆桥架联结。(二)钢管敷设：1、暗管敷设基本要求：(1)暗配管的线路宜沿最近的线路敷设并应减少弯曲，埋入墙或碎内的管子，离表面的净距不小于15mm：
7、(2)敷设于潮湿场所的电线管路、管口、管子连接处均应作密封处理：(3)埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。2、预制加工：根据设计图，加工好各种盒、箱、弯管。钢管煨弯可采用冷煨法。(1)冷煨法一般管径为20mm及以下时，用手扳煨管器。先将管子插入煨管器，逐步煨出所需弯度。管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。(2)管子切断常用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口光滑，无毛刺，管内铁屑除净。(3)管子套丝采用套丝板、套管机，根据管外径选择相应板牙。将管
8、子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣干净清晰。管径20mm及其以下时，应分二板套成;管径在25mm及以上时，应分三板套成。3、稳住盒、箱稳住盒、箱要求灰浆饱满，平整牢固，坐标正确。现制佐板墙固定盒、箱加支铁固定，盒、距外墙面小于3cm时，需加金属网固定后再抹灰，防止空裂.4、管路连接(1)管路连接方法：管箍丝扣连接，套丝不得有乱扣现象，管箍必须使用通丝管箍，上好管箍后，管口应对严，外露丝不多于2扣；套管连接适宜用于管径大于50mm的管路，套管长度为连接外径的15-3倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密；(2)管与管的连接：管径
9、50nrni及其以下钢管以及各种管径电线管，必须用管箍连接，管口建光滑平整，接头应牢固紧密。盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。铁制盒、箱，其敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞；管口入盒箱，暗配管可用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管口露出盒、箱应小于5mm。有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为2-4扣。两根以上管入盒、箱要长短一致，间距均匀，排列整齐；3）管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时，45m；有一个弯时，30m；有两个弯时，20m；有三个弯时，12m；管路垂直敷设时，根据导线截面设置
10、接线盒距离，50mmo及以下为30m；（三）、塑料管敷设工程1、弹线定位：根据设计图纸规定进行水平线及墙厚度线测定，确定盒、箱及预埋件位置；成排成列的盒、箱应挂通线或十字线找直，以确定盒、箱的准确位置.2、盒箱固定：（1） 现浇钢筋碎墙、楼板固定盒、箱：盒内塞满湿木屑用钢钉绑扎铁丝固定在模板上（2） 砌块墙里固定盒、箱：根据盒、箱位置线剔洞，洞大小比盒、箱略大为宜。将洞里清理干净，用水将洞内浇湿，然后用强度等级不小于MlO的水泥砂浆稳埋、盒、箱；如为空心砌块墙剔洞后，应用碎砌块水泥砂浆将空洞先行封堵，再稳埋盒、箱。3、管路敷设：（1） 半硬质塑料管的连接应采用套管粘接法，套管的长度不小于管外径
11、的3倍；管子的接口应位于套管的中心，连接处结合面应用胶粘剂粘接牢固。（2） 管路沿最近线路敷设，并应尽量减少弯曲。（3） 一管一孔顺直进入盒（箱），管口光滑，在盒内露出长度应小于5mm多根管进入配电箱时应长度一致，排列间距均匀，配电箱敲落孔不得采用水电焊开孔。（4） 半硬质塑料管与盒做中间串接时，不必切断管子，可将管子直接穿过盒内，待穿线前将管子切断。（5） 管路的直线段的长度超过15m时，或直角弯有3个且长度超过8m时，均在中途加设交线盒。（6） 敷设完毕后，经甲方、监理及技术员检查合格后方可隐蔽。4、扫管穿带线：管路敷设后，待墙、楼板施工完毕后，应及时进行预扫管。扫管过程中，必须将管路与施
12、工图进行核对，应及时处理管路中的故障。扫管应使用带布扫管的方法，即将布条固定在带线的一端，从管路的另一端拉出，清除管内的杂物、积水。扫管完毕后，应堵好管口，封闭盒口。（四）、管内穿线：1、管内穿线工艺流程：选择导线一一扫管一一穿带线一一导线与带线的绑扎一一管口带护口一一导线连一一线路绝缘摇测2、选择导线:应根据设计图规定选择选择导线；相线、中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线,用黄绿颜色相间的导线为保护地线。3、清扫管路：将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。4、穿带线：带线一般均采用61.2-2.Omni的铁丝。先将铁丝的一端弯成不封口的圆圈
13、，再利用穿线器将带线穿入管路内，在管路的两端均应留有10T5cm的余量；在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好：穿带线受阻时，应用两根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。5、导线的绑扎；(1) 当导线根数较少时，例如2至3根导线，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固。使绑扎处形成一个平滑的锥形过渡部位；(2) 当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。使绑扎接头处形成一个平滑的锥形过渡部位，便于穿线。6、管内穿线：(3) 钢管(电线管)穿线前，应
14、首先检查各个管口的护口是否齐整，如有遗漏和破损，均应补齐和更换；(4) 当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉；(5) 两人穿线时，应配合协调，一拉一送。(6) 穿线时还应注意：同一交流回路的导线必须穿在同一管内；不同回路、不同电压和交流与直流的导线不得穿入同一管内；导线在变形缝处，补偿装置应活动自如，导线应留有一定的余度。7、导线连接：导线连接时应注意：管内导线严禁有接头；导线连接处的焊锡要饱满，焊锡的温度要适当，刷锡要均匀。刷锡后应用布条及时擦去多余的焊剂，保持接头部分的洁净。8、绝缘摇测：照明线路的绝缘摇测一般选用500V,量程为0-500MQ的兆欧表。(五)、灯具
15、、开关、插座安装：1、灯具安装：(1)平灯头安装：把平灯头与塑料台固定好，根据使用场所，把相线接到与平灯头中心触点相连接的接线桩上，把零线接在与灯座触点相连接的接线桩上。应注意，在接线时防止螺口及中心触点螺丝松动，以免发生短路故障。(2)通电试运行：灯具安装完毕后，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。2、开关插座安装:(1)开关接线：同一场所的开关切断位置相一致，且操作灵活，接点接触可靠；电器、灯具的相线应经开关控制。(2)插座接线：两插孔横装，左接零线右接火线；三个插孔的，左接零线右接火线上面接保护地线。(3)开关安装规定：扳式开关距地高度为1.4In,距门口为150-20Omm,暗装开关的面板应端正、严密，并与墙面平；开关位置与灯位相对应，同一室内开关方向一致：成排安装的开关高度一致，高低差不大于2皿。(4)插座安装规定：成排安装的插座高低差不大于2mm,暗装插座应有专用盒，盖板应端正、严密，并与墙面平。(5)安装开关、插座按要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座插入盒内，对正盒眼有螺丝固定。(六)电缆桥架安装工艺流程桥架选择一一外观检查一一支、吊架安装一一桥架组装1、桥架选择：D电缆在桥架内的填充率，电力电缆不应大于40%,控制电缆不应大于50%。并应
