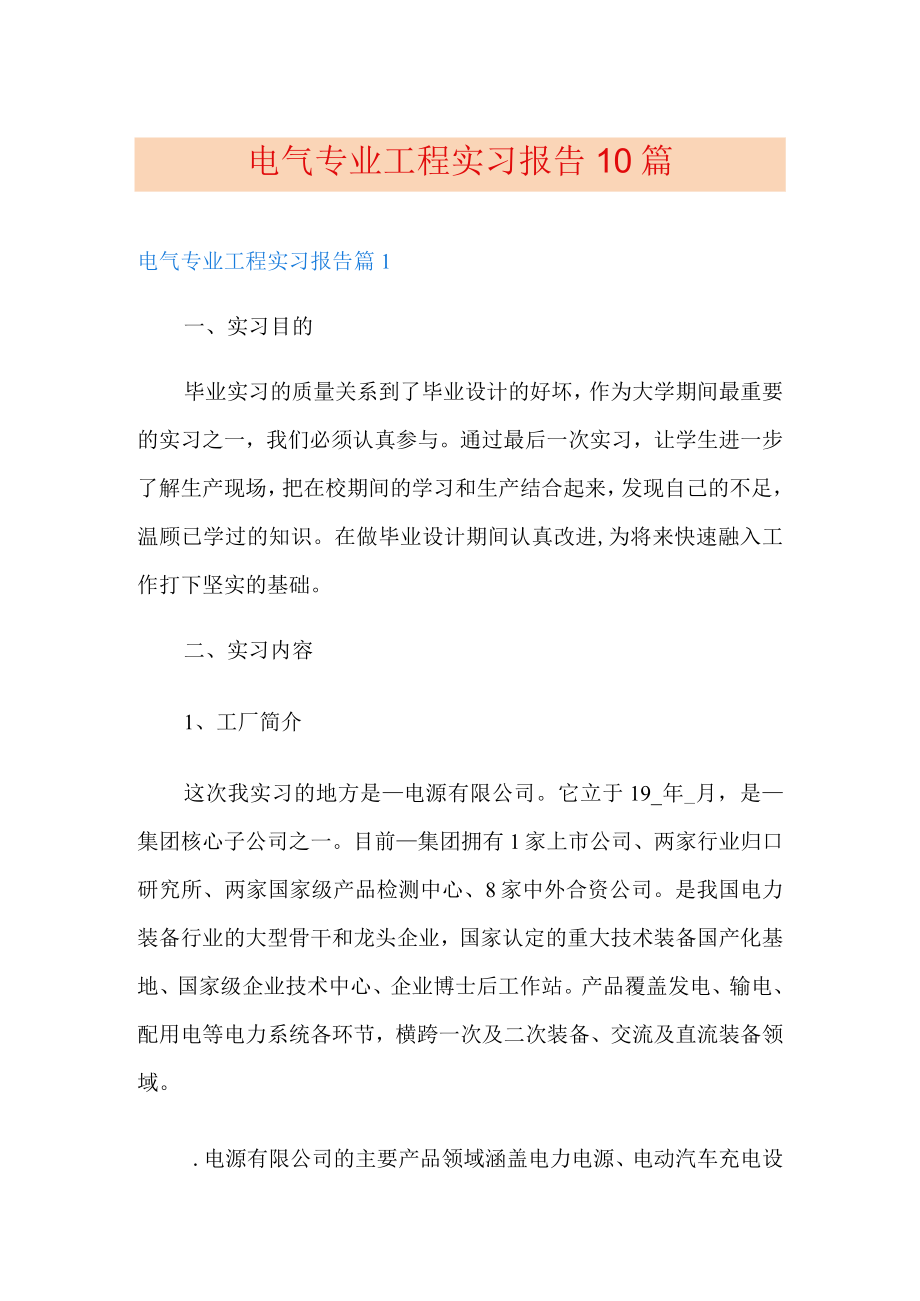

1、电气专业工程实习报告10篇电气专业工程实习报告篇1一、实习目的毕业实习的质量关系到了毕业设计的好坏，作为大学期间最重要的实习之一，我们必须认真参与。通过最后一次实习，让学生进一步了解生产现场，把在校期间的学习和生产结合起来，发现自己的不足，温顾已学过的知识。在做毕业设计期间认真改进,为将来快速融入工作打下坚实的基础。二、实习内容1、工厂简介这次我实习的地方是电源有限公司。它立于19_年_月，是集团核心子公司之一。目前集团拥有1家上市公司、两家行业归口研究所、两家国家级产品检测中心、8家中外合资公司。是我国电力装备行业的大型骨干和龙头企业，国家认定的重大技术装备国产化基地、国家级企业技术中心、企

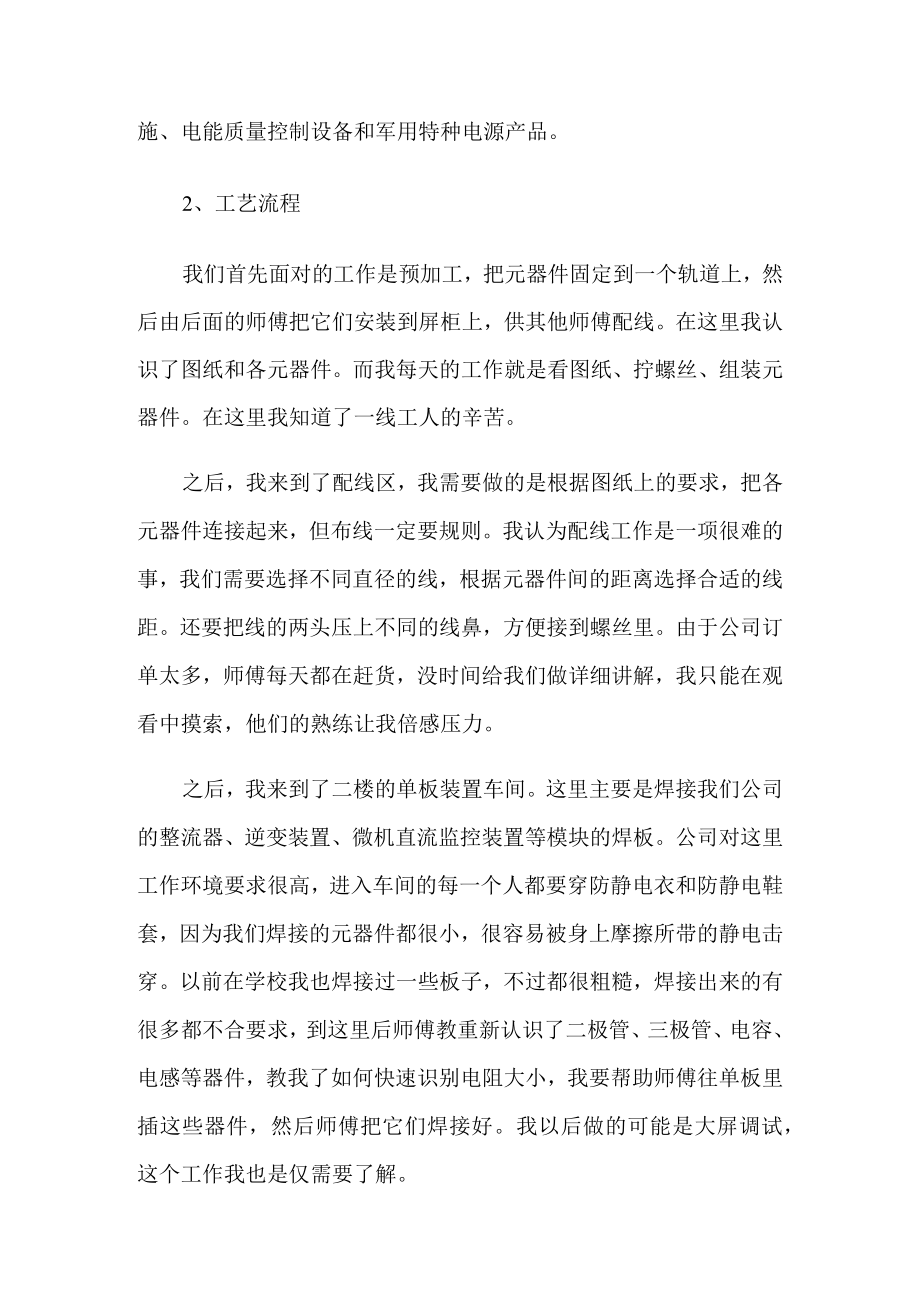

2、业博士后工作站。产品覆盖发电、输电、配用电等电力系统各环节，横跨一次及二次装备、交流及直流装备领域。.电源有限公司的主要产品领域涵盖电力电源、电动汽车充电设施、电能质量控制设备和军用特种电源产品。2、工艺流程我们首先面对的工作是预加工，把元器件固定到一个轨道上，然后由后面的师傅把它们安装到屏柜上，供其他师傅配线。在这里我认识了图纸和各元器件。而我每天的工作就是看图纸、拧螺丝、组装元器件。在这里我知道了一线工人的辛苦。之后，我来到了配线区，我需要做的是根据图纸上的要求，把各元器件连接起来，但布线一定要规则。我认为配线工作是一项很难的事，我们需要选择不同直径的线，根据元器件间的距离选择合适的线距。
3、还要把线的两头压上不同的线鼻，方便接到螺丝里。由于公司订单太多，师傅每天都在赶货，没时间给我们做详细讲解，我只能在观看中摸索，他们的熟练让我倍感压力。之后，我来到了二楼的单板装置车间。这里主要是焊接我们公司的整流器、逆变装置、微机直流监控装置等模块的焊板。公司对这里工作环境要求很高，进入车间的每一个人都要穿防静电衣和防静电鞋套，因为我们焊接的元器件都很小，很容易被身上摩擦所带的静电击穿。以前在学校我也焊接过一些板子，不过都很粗糙，焊接出来的有很多都不合要求，到这里后师傅教重新认识了二极管、三极管、电容、电感等器件，教我了如何快速识别电阻大小，我要帮助师傅往单板里插这些器件，然后师傅把它们焊接好

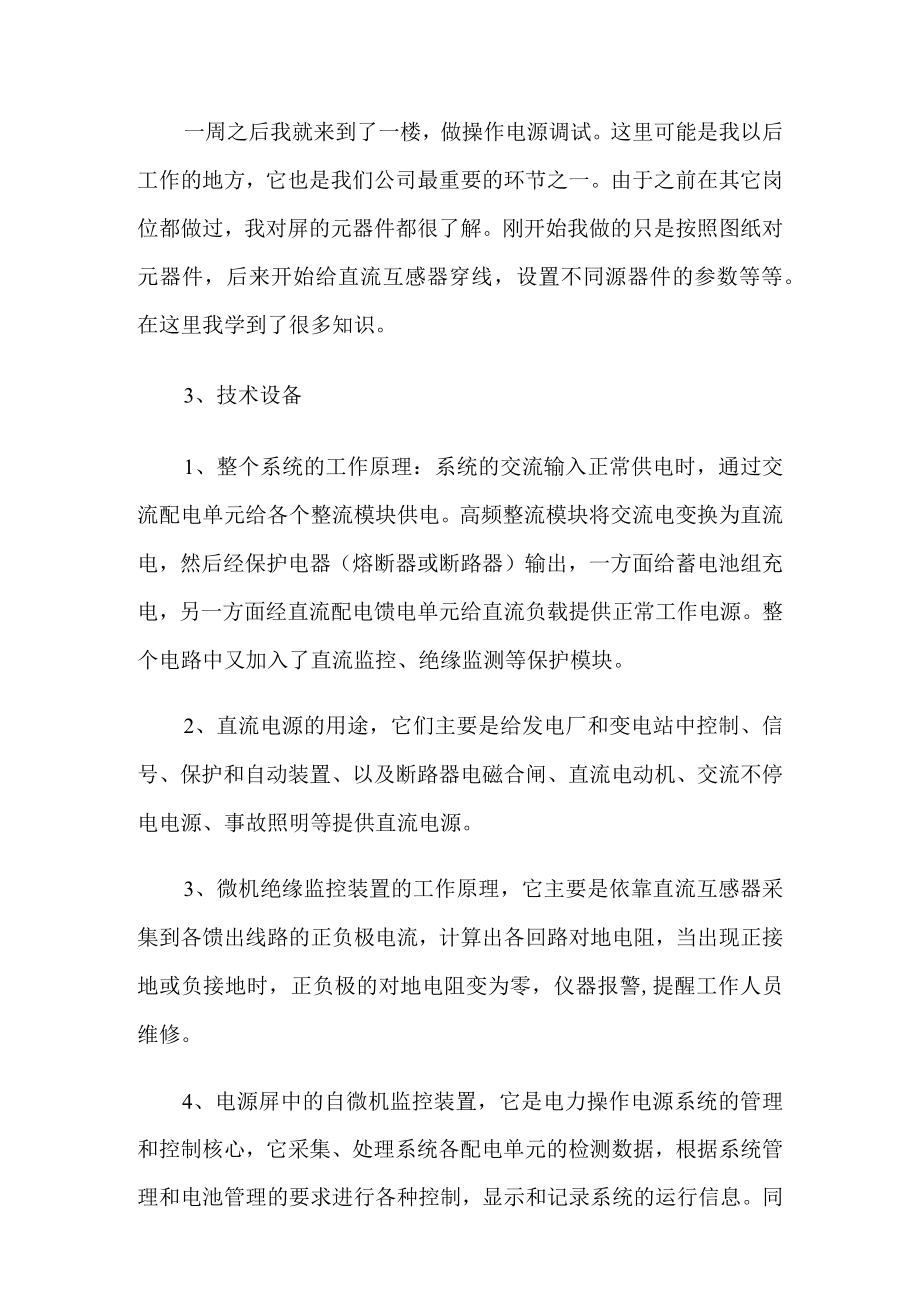

4、。我以后做的可能是大屏调试，这个工作我也是仅需要了解。一周之后我就来到了一楼，做操作电源调试。这里可能是我以后工作的地方，它也是我们公司最重要的环节之一。由于之前在其它岗位都做过，我对屏的元器件都很了解。刚开始我做的只是按照图纸对元器件，后来开始给直流互感器穿线，设置不同源器件的参数等等。在这里我学到了很多知识。3、技术设备1、整个系统的工作原理：系统的交流输入正常供电时，通过交流配电单元给各个整流模块供电。高频整流模块将交流电变换为直流电，然后经保护电器（熔断器或断路器）输出，一方面给蓄电池组充电，另一方面经直流配电馈电单元给直流负载提供正常工作电源。整个电路中又加入了直流监控、绝缘监测等保
5、护模块。2、直流电源的用途，它们主要是给发电厂和变电站中控制、信号、保护和自动装置、以及断路器电磁合闸、直流电动机、交流不停电电源、事故照明等提供直流电源。3、微机绝缘监控装置的工作原理，它主要是依靠直流互感器采集到各馈出线路的正负极电流，计算出各回路对地电阻，当出现正接地或负接地时，正负极的对地电阻变为零，仪器报警,提醒工作人员维修。4、电源屏中的自微机监控装置，它是电力操作电源系统的管理和控制核心，它采集、处理系统各配电单元的检测数据，根据系统管理和电池管理的要求进行各种控制，显示和记录系统的运行信息。同时可通过通信口与远方监控设备通讯，实现远方对电源设备的监测与控制。它通过rs-485总
6、线对高频开关整流器、绝缘监测装置、电池巡检装置等下级智能设备实施数据采集,并加以显示；根据系统的各种设置数据进行报警处理、历史数据管理等；同时，能对这些处理的结果加以判断，根据不同的情况实行电池管理，输出控制等操作；最后，监控装置还可通过rs485接口与后台计算机通讯，实现“四遥”功能。4、毕业课题相关调研根据国规划，20年将在主要重点城市全面推开电动汽车充电站建设。随着新能源汽车的渐行渐近，充电站作为电动汽车不可或缺的配套项目，需求和投资都将快速扩大，而许继目前正在研发充电站电源系统。我在实习过程中对这部分内容做了简单的调研，对于电动汽车来说，不仅需要高比能量、高安全性的电池,同时也需要方便
7、、快捷的充电点，以确保电动汽车的续航能力。由于充电点是直接通过变配电环节获取电力，因此本质上仍属智能电系统，所需的开关柜、环柜、变压器以及控制装置与其他配电装置并无本质区别。主要的功能装置则是变流器和充电机。三、实习总结生产实习是学校教学的重要补充部分，是区别于普通学校教育的一个显著特征，是教育教学体系中的一个不可缺少的重要组成部分和不可替代的重要环节。它是与今后的职业生活最直接联系的，学生在生产实习过程中将完成学习到就业的过渡，因此生产实习是培养技能型人才，实现培养目标的主要途径。它不仅是校内教学的延续，而且是校内教学的总结。可以说，没有生产实习，就没有完整的教育。学校要提高教育教学质量，在
8、注重理论知识学习的前提下，首先要提高生产实习管理的质量。生产实习教育教学的成功与否，关系到学校的兴衰及学生的就业前途，也间接地影响到现代化建设。生产实习是本专业学生的一门主要实践性课程。是学生将理论知识同生产实践相结合的有效途径，是增强学生的群众性观点、劳动观点、工程观点和建设有中国特色社会主义事业的责任心和使命感的过程。通过生产实习，使学生学习和了解工程实际和自动化领域的发展状况，培养学生树立理论联系实际的工作作风，以及生产现场中将科学的理论知识加以验证、深化、巩固和充实。并培养学生进行调查、研究、分析和解决工程实际问题的能力，为后继专业课的学习、课程设计和毕业设计打下坚实的基础。通过生产实
9、习，拓宽学生的知识面，增加感性认识，把所学知识条理化系统化，学到从书本学不到的专业知识，并获得本专业国内、外科技发展现状的最新信息，激发学生向实践学习和探索的积极性。实习结束了，在这过程中遇到了很多困难，偶尔也收到师傅的训斥，感觉到工作和在学校当学生确实不一样，工作中一切都要按部就班，遵守各项规章制度，而不像学校有事可以懒散，不过这次实习学到了许多课本上学不到的知识，同时也温故了以前学的知识，发现了一些不足，以后要注意，及时改正。总之，这次实习无论是对毕业设计还是以后工作都有很大帮助。电气专业工程实习报告篇2按照老师的教学计划安排,本人200_年10月份开始到一公司进行实习，是以水力发电机组安
10、装、检修为主的一个经济实体，目前主要是对发电厂提供检修服务，所以我的实习场所也是以发电厂为主。经过这段时间的跟班实习，我对电厂的整个生产过程、发电厂的主要设备有了更进一步的了解。发电厂位于县境内，是一个集发电、防洪、航运等多功能于一体的特大型水电厂。电站于85年3月正式动工兴建,台机组于92年9月投产发电，最后一台机组于95年6月投入运行。电站总装机容量121Omw,正常蓄水位223m,相应库容26.12108m3,单独运行死水位204m,调节库容15.72X108m3,为不完全年调节水库，电站最大水头685m,最小水头37m,设计水头59.,运行保证出力242mw,年设计发电量56.6108
11、kw九本电站枢纽布置为混凝土重力坝，右岸坝后式厂房，电站坝高H,坝长52,主要建筑物有拦河坝，发电厂房，开关站和通航建筑物组成。电厂的四台水轮发电机组均为哈尔滨电机厂生产的混流式机组，其型号为hla286alj800,转轮直径800cm,额定流量580m3s,最大出力351000kw,额定出力307100kw,额定转速75rmin;发电机型号为sf302.580/17000,额定容量345700kva,额定功率302500kw,额定电压15750v,额定电流12673a,额定功率因数0.875,您阅读的力-互联服务最好的文秘资料站点！注：去掉中间符号在百度搜索个额定转子电压为464v,额定转子
12、电流为1963a。15.75kv机端电压经单台容量为360000kva的主变压器升压至500kv通过两回出线一一线和线与500kv的主电相联，是“西电东送”的重要电源点。至今累计完成发电量45亿千瓦时，历史最大年发电量56.32亿千瓦时，是河十个梯级开发中的骨干电厂，担负着电的调峰任务，在南方电中有着举足轻重的地位。电厂的四台主变压器布置在上游副厂房与坝之间的174.Om高程。50OkVgiS开关站布置在厂前坝坝坡上的181.Om高程，为户内式全封闭式的开关站。500kv户外设备布置在500kvgis开关站屋顶的194.5m高程。主控室、计算机室、继电保护屏室位于主厂房发电机层（V174.Om
13、）上游侧。电厂的主变压器为变压器厂生产的强迫油循环风冷却变压器，型号为sfp7360000/500,额定容量为360000kva,额定电压为5252X2.51575kv0主变压器接线组别为yn,dll。中性点接地方式为直接接地或经小电抗接地，根据主变投入台数切换中性点方式。电厂发电机电压接线采用一机一变（一台发电机接一台主变压器）的单元接线，全封闭母线结构。50OkV侧采用3/2断路器接线，正常运行时，两组母线同时运行，任一母线故障或任一断路器检修都不会影响到电源的输送，具有较高的供电可靠性和灵活性，但该主接线方式采用的断路器较多，投资较大。为了增加运行的灵活性，减少500kv断路器的频繁操作
14、以及厂用电安全运行，在机组出口处还加装了一台瑞士abb公司生产的sf6出口断路器。500kv开关设备采用瑞士abb公司生产的sf6全封闭组合电气设备，占地面积小，设备稳定、可靠，维护工作量小。正常运行情况下四串500kv开关运行方式较少改变，停机时由机组出口开关进行解列，此时主变压器及主变压器低压侧的高压厂用变压器仍带电运行，增加了厂用电的可靠性，机组也可用50OkV开关操作并，确保了机组顺利开机并，从而提高了对系统供电可靠性。厂用电系统包括：接于发电机出口的四台高压厂用变压器、五段IOkV母线、负荷出线、十四台低压厂用变压器及40OV母线构成，正常运行时，1OkV母线i、ii、iii、iv段
15、分别由四台机组（主变低压侧）所带的四台高压厂变21tm、22tm23tm.24tm供电。920Iqf为i、ii段母线联络开关，9403为iii、iv段母线联络开关。正常运行时，各段母线独立运行，9201qf、9403qf在切。为保证厂用电可靠，IOkVV段由降压站通过95Oqf供电，9502qf为ii、V段母线联络开关，9504qf为iv、V段母线联络开关，正常情况下9502、9504Of在切。IokV系统开关的投入和切除均具有远方计算机监控系统操作和现场手动操作方式。正常情况下应采用远方操作方式。因此从其厂用电的结构形式看，厂用电源是有着非常可靠的保障的。低压厂用电40OV系统的运行方式也是
16、采用单母线分段运行方式，正常运行时厂内400vivi段母线分别由#1#6厂低变41tm46tm供电气专业工程实习报告篇3一、实习目的大学毕业之际，毕业实习是极为重要的实践性学习环节，通过阶段性时间的实习，为我们之后走向社会，接触本工作，拓宽知识面，增强感性认识，培养、锻炼我们综合运用所学的基础理论、基本技能和专业知识，去独立分析和解决实际问题的能力，能够将所学的专业理论知识运用与实践，在实践中结合理论加深对其认识和总结，再次学习，将专业知识与实际接轨，逐步认识体会，从而更好地将所学的运用到工作中去，接触社会，认识社会，体验生活，学会生活，学会生活，学会感悟，学会做事，学会与人相处，学会团结协作，为以后毕业走上工作岗位打下一定的基础。具体目的如下：L在图书馆查阅关于无刷直流电机设计方面的资料，为毕业设计打下基础。2 .对毕业设计所选题目一无刷
