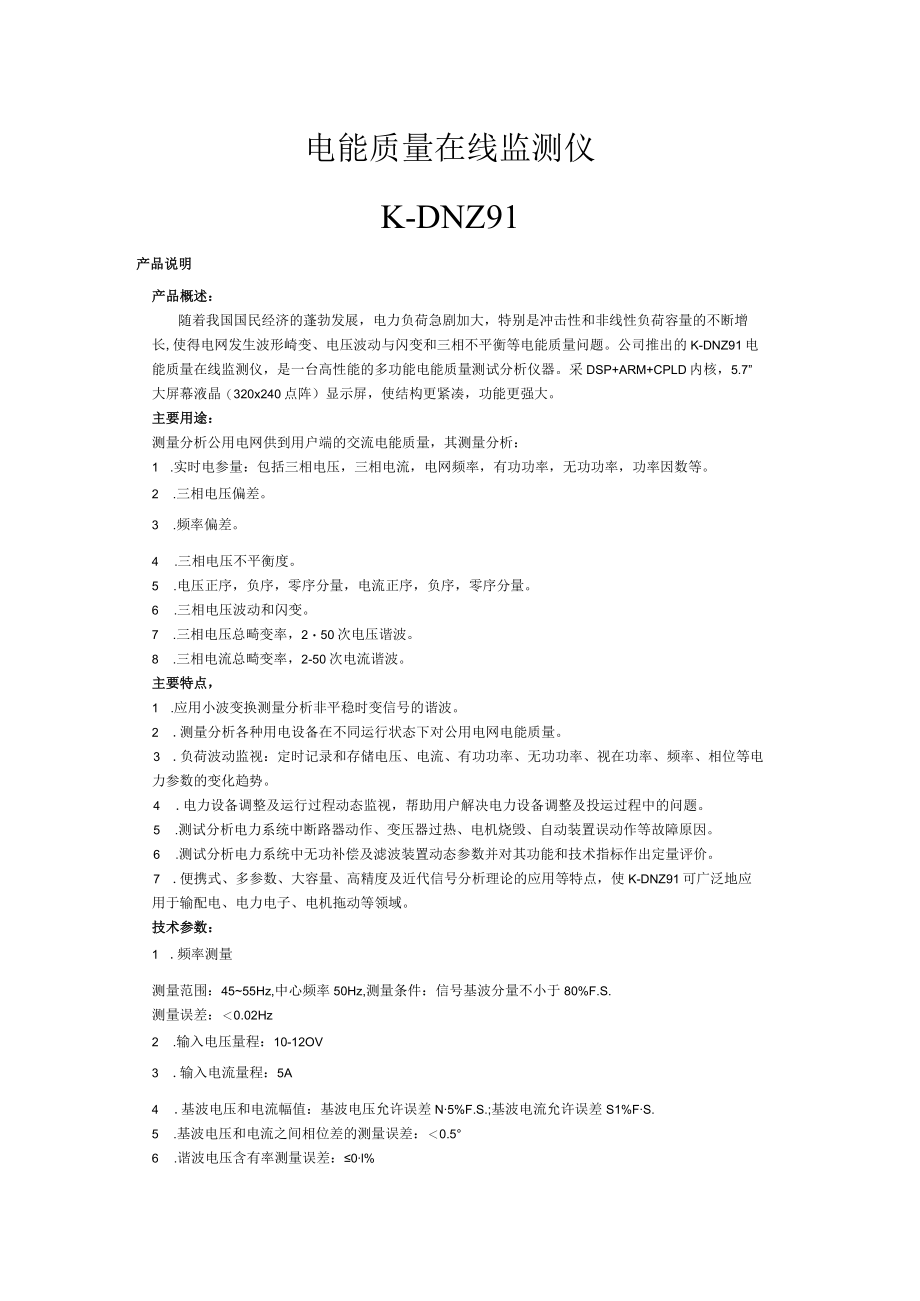

1、电能质量在线监测仪K-DNZ91产品说明产品概述：随着我国国民经济的蓬勃发展，电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长,使得电网发生波形崎变、电压波动与闪变和三相不平衡等电能质量问题。公司推出的K-DNZ91电能质量在线监测仪，是一台高性能的多功能电能质量测试分析仪器。采DSP+ARM+CPLD内核，5.7”大屏幕液晶（320x240点阵）显示屏，使结构更紧凑，功能更强大。主要用途：测量分析公用电网供到用户端的交流电能质量，其测量分析：1 .实时电参量：包括三相电压，三相电流，电网频率，有功功率，无功功率，功率因数等。2 .三相电压偏差。3 .频率偏差。4 .三相电压不平衡度。
2、5 .电压正序，负序，零序分量，电流正序，负序，零序分量。6 .三相电压波动和闪变。7 .三相电压总畸变率，250次电压谐波。8 .三相电流总畸变率，2-50次电流谐波。主要特点，1 .应用小波变换测量分析非平稳时变信号的谐波。2 .测量分析各种用电设备在不同运行状态下对公用电网电能质量。3 .负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。4 .电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中的问题。5 .测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。6 .测试分析电力系统中无功补偿及滤

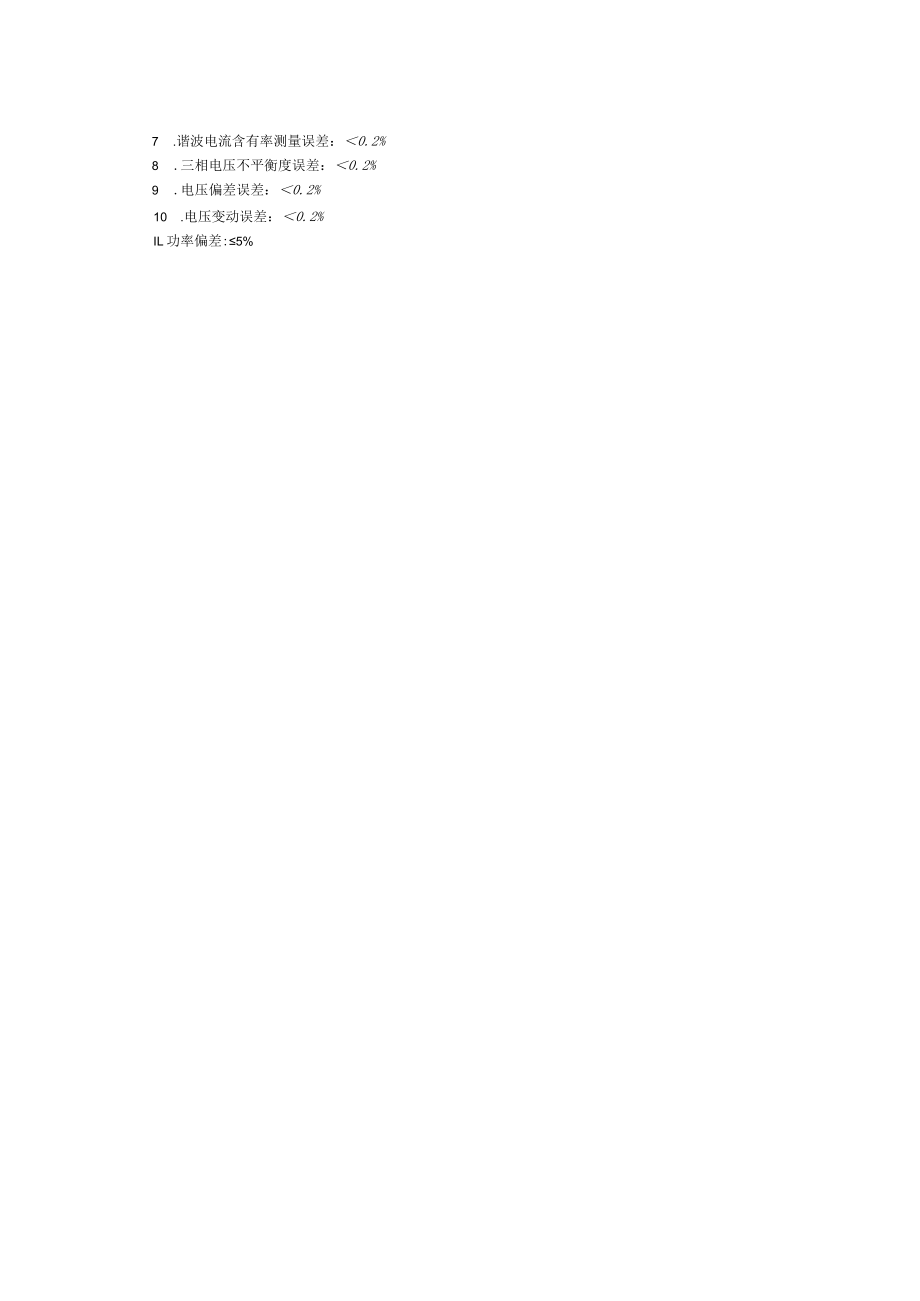

3、波装置动态参数并对其功能和技术指标作出定量评价。7 .便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使K-DNZ91可广泛地应用于输配电、电力电子、电机拖动等领域。技术参数：1 .频率测量测量范围：4555Hz,中心频率50Hz,测量条件：信号基波分量不小于80%F.S.测量误差：0.02Hz2 .输入电压量程：10-12OV3 .输入电流量程：5A4 .基波电压和电流幅值：基波电压允许误差N5%F.S.;基波电流允许误差S1%FS.5 .基波电压和电流之间相位差的测量误差：0.56 .谐波电压含有率测量误差：0l%7 .谐波电流含有率测量误差：0.2%8 .三相电压不平衡度误差：0.2%9 .电压偏差误差：0.2%10 .电压变动误差：0.2%IL功率偏差:5%
