《SBC120聚乙烯丙纶复合防水卷材.docx》由会员分享，可在线阅读，更多相关《SBC120聚乙烯丙纶复合防水卷材.docx（9页珍藏版）》请在第壹文秘上搜索。
1、SBC120聚乙绿丙斑复合防水卷材简介国家专利产品（专利号：89108166.5）,SBC120聚乙烯丙纶宓合防水卷材由线性低密度聚乙烯树脂加入抗老化剂、稳定剂、助粘剂与高强度新型纺粘法丙纶长丝无纺布，采纳热融直压更合工艺制成的发合型防水卷材。产品执行国家标准GB18173.1-2012SBC120聚乙烯丙蛤复合防水卷材工艺特点K标准压延复生产线，采纳规范热/直压（次成型）宓合工艺2、运用优质PE树脂纯原料，优质特定具有怯向分布特性的专用无纺布SBC120聚乙烯丙能复合防水卷材性能优势1.SBCl20聚乙烯内纶复介防水卷材满粘施工，不起鼓，杜绝横向窜水SBCI20聚乙烯丙纶复合防水卷材双面实现
2、满粘施工在爱护层的作用卜.，能有效避开老化，不起鼓，不横向窜水112.SBC120聚乙烯丙纶豆合防水卷材与基层形成整体防水结构。3.SBC120聚乙烯丙纶豆合防水卷材雨天可施工，保证工程进度。运用聚合物水泥粘贴，可在雨天（含水率50%以上）海工。SBCI20聚乙烯丙纶复合防水卷材不受基层含水率低于9%的限制，保证施工进度。4 .水泥粘接，独一无二SBeI20聚乙烯丙纶友合防水卷材最突出的特点是表面粗糙匀称、易粘接，适合与多种材料的基层枯合，可与水泥材料在凝固过程中干脆粘合，粘接剥离强度15Ncm,这是其它防水材料所不具备的性能.SBCI20聚乙烯丙纶笑合防水卷材可以稳定的在垂直位理粘接附设，可

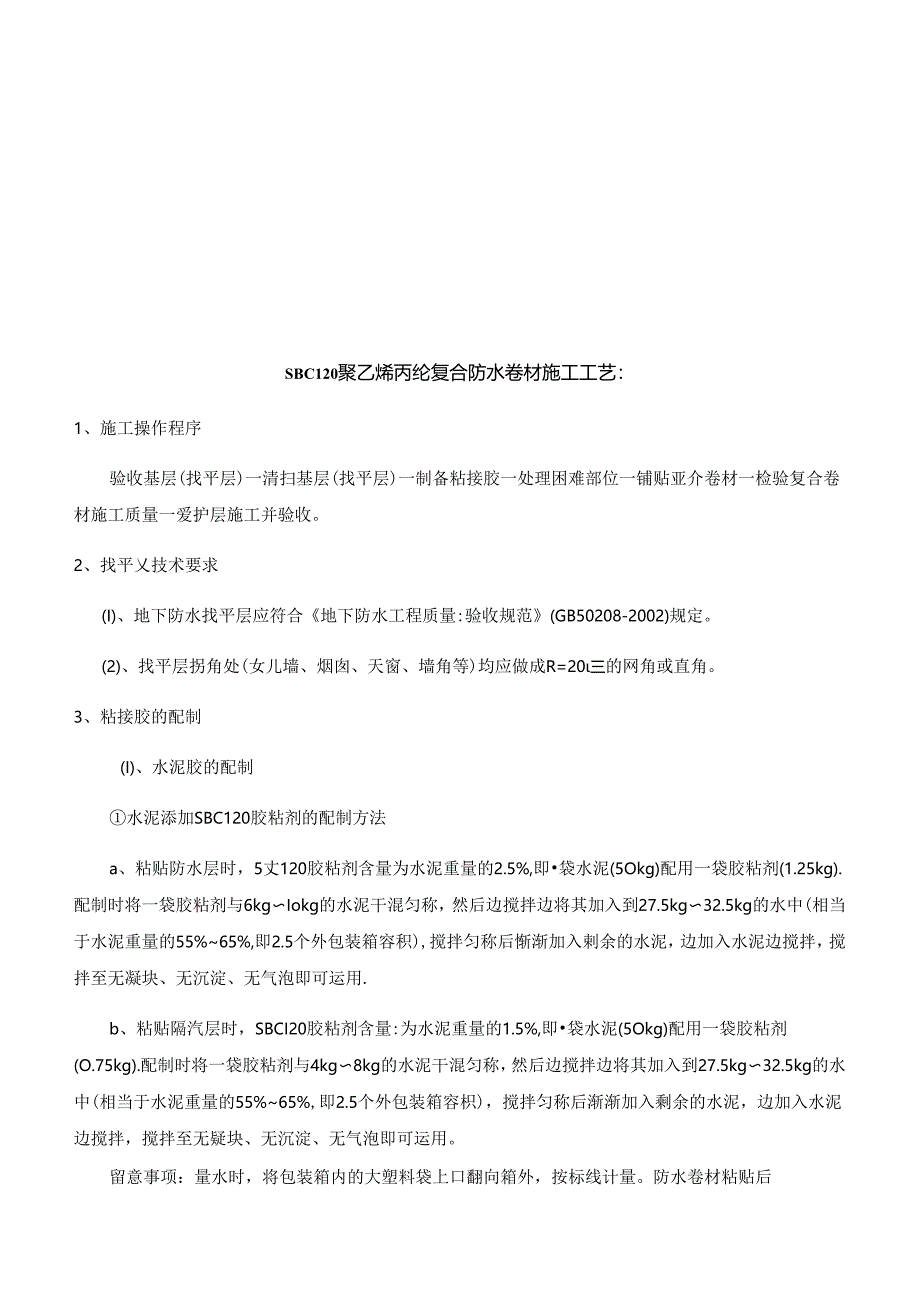

3、以稳定的在倒水平面粘接附设，并且可以在外表面进行装修施工（如水泥沙浆抹面、粘贴及成或马赛克等）.5 .全防护系统防水，实现最长防水寿命与建筑物的屉层实现了很好的结合，使SBC120聚乙烯丙纶豆合防水卷材与基层一体化。6 .配套节点型材，杜绝节点港漏“SBC120聚乙烯丙纶复合防水卷材施工工艺：1、施工操作程序验收基层(找平层)一清扫基层(找平层)一制备粘接胶一处理困难部位一铺贴亚介卷材一检验复合卷材施工质量一爱护层施工并验收。2、找平乂技术要求(I)、地下防水找平层应符合地下防水工程质量:验收规范(GB50208-2002)规定。(2)、找平层拐角处(女儿墙、烟囱、天窗、墙角等)均应做成R=2
4、0三的网角或直角。3、粘接胶的配制(I)、水泥胶的配制水泥添加SBC120胶粘剂的配制方法a、粘贴防水层时，5丈120胶粘剂含量为水泥重量的2.5%,即袋水泥(5Okg)配用一袋胶粘剂(1.25kg).配制时将一袋胶粘剂与6kgIokg的水泥干混匀称，然后边搅拌边将其加入到27.5kg32.5kg的水中(相当于水泥重量的55%65%,即2.5个外包装箱容积),搅拌匀称后惭渐加入剌余的水泥，边加入水泥边搅拌，搅拌至无凝块、无沉淀、无气泡即可运用.b、粘贴隔汽层时，SBCI20胶粘剂含量:为水泥重量的1.5%,即袋水泥(5Okg)配用一袋胶粘剂(O.75kg).配制时将一袋胶粘剂与4kg8kg的水

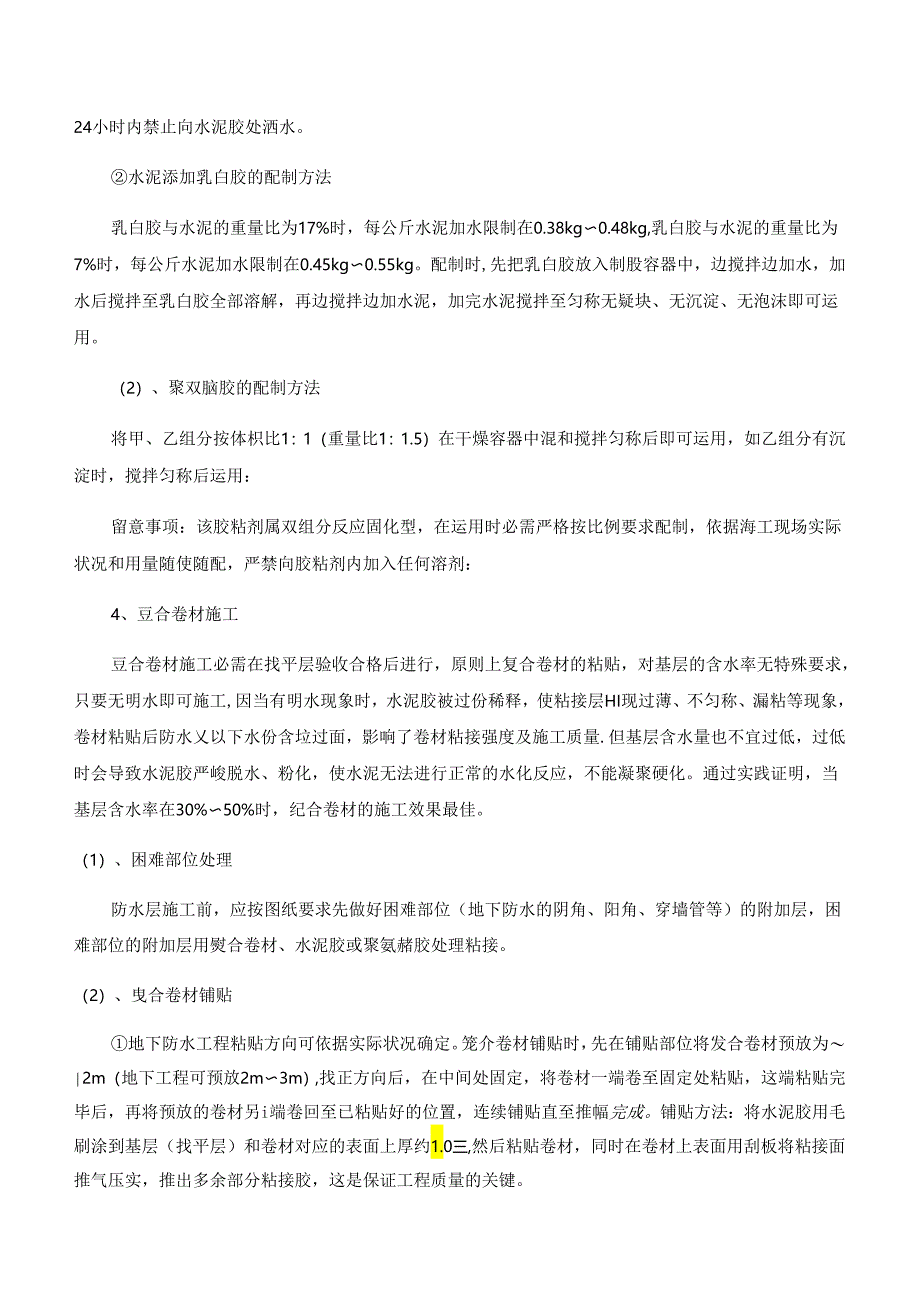

5、泥干混匀称，然后边搅拌边将其加入到27.5kg32.5kg的水中(相当于水泥重量的55%65%,即2.5个外包装箱容枳)，搅拌匀称后渐渐加入剩余的水泥，边加入水泥边搅拌，搅拌至无疑块、无沉淀、无气泡即可运用。留意事项：量水时，将包装箱内的大塑料袋上口翻向箱外，按标线计量。防水卷材粘贴后24小时内禁止向水泥胶处洒水。水泥添加乳白胶的配制方法乳白胶与水泥的重量比为17%时，每公斤水泥加水限制在0.38kg0.48kg,乳白胶与水泥的重量比为7%时，每公斤水泥加水限制在0.45kg0.55kg。配制时,先把乳白胶放入制股容器中，边搅拌边加水，加水后搅拌至乳白胶全部溶解，再边搅拌边加水泥，加完水泥搅拌
6、至匀称无疑块、无沉淀、无泡沫即可运用。（2）、聚双脑胶的配制方法将甲、乙组分按体枳比1：1（重量比1：1.5）在干燥容器中混和搅拌匀称后即可运用，如乙组分有沉淀时，搅拌匀称后运用：留意事项：该胶粘剂属双组分反应固化型，在运用时必需严格按比例要求配制，依据海工现场实际状况和用量随使随配，严禁向胶粘剂内加入任何溶剂：4、豆合卷材施工豆合卷材施工必需在找平层验收合格后进行，原则上复合卷材的粘贴，对基层的含水率无特殊要求，只要无明水即可施工,因当有明水现象时，水泥胶被过份稀释，使粘接层HI现过薄、不匀称、漏粘等现象，卷材粘贴后防水乂以下水份含垃过面，影响了卷材粘接强度及施工质量.但基层含水量也不宜过低
7、，过低时会导致水泥胶严峻脱水、粉化，使水泥无法进行正常的水化反应，不能凝聚硬化。通过实践证明，当基层含水率在30%50%时，纪合卷材的施工效果最佳。（1）、困难部位处理防水层施工前，应按图纸要求先做好困难部位（地下防水的阴角、阳角、穿墙管等）的附加层，困难部位的附加层用熨合卷材、水泥胶或聚氨赭胶处理粘接。（2）、曳合卷材铺贴地下防水工程粘贴方向可依据实际状况确定。笼介卷材铺贴时，先在铺贴部位将发合卷材预放为2m（地下工程可预放2m3m）,找正方向后，在中间处固定，将卷材一端卷至固定处粘贴，这端粘贴完毕后，再将预放的卷材另i端卷回至已粘贴好的位置，连续铺贴直至推幅完成。铺贴方法：将水泥胶用毛刷涂
8、到基层（找平层）和卷材对应的表面上厚约1.0三,然后粘贴卷材，同时在卷材上表面用刮板将粘接面推气压实，推出多余部分粘接胶，这是保证工程质量的关键。垂直面更合卷材粘贴必需纵向粘贴，自上向卜对正，自M句上排气压实，要求基层与卷材同时涂胶，厚度均约1O三.发合卷材的损伤疵点应做附加层，附加层卷材应宽出疵点周边120mm,地卜.防水附加层用聚塞酯胶满粘，屋面防水附加层可用水泥胶满粘0（3）、接缝施工接缝涂胶部位要求基层干净、干燥。用聚纭酯胶接缝时应在粘接胶固化后进行，详细操作方法：翻起上层卷材，将胶涂在下层卷材上，涂胶应连续匀称，厚度为1.Omm左右，宽度符合卜.表规定，涂胶后粘合压实。翻起时应防止史
9、合卷材与基必剥离.聚氨赭胶接缝数据见下表。序号卷材规格（g/m：）最小胶接宽度（三）用胶参考量（gm2）备注125020妁0.045层面防水230035钓0.0793100-600约100-120（满钻）妁0.250地下防水地卜,防水用盖条方式接缝时，水泥胶接缝压实后，不在接缝边缘再涂刷水泥胶，溢出的水泥胶不必处理，而是待水泥胶固化后，将接缝处表面水泥胶清除，在接缝处和盖条上同时涂刷聚妖酯胶粘贴盖条：4、爱护乂施工复合卷材外露时，为防止意外损坏和紫外线照耀，需加爱护层延长复合卷材运用寿命。爱护层施工前必需在防水层验收合格后，并将防水层表面清扫干净，爱护好施工材料运输通道的卷材，施工人员应穿软底
10、鞋操作。(1),地下防水工程爱护乂施工水平面采纳20三厚1：2.5水泥砂浆做爱护层。垂直面防水卷材铺贴在迎水面时，采纳1：2.5水泥砂浆抹20三厚做爱护层，防水卷材铺贴在背水面时，除采纳1：2.5水泥砂浆做爱护所外,还应有爱护挡墙，挡墙和安合卷材之间用厚度大于IOmm的1：2.5水泥砂浆填充灌实。爱护层抹制前应在卷材上刷一层水泥胶，爱护层分两次抹成，二层接茬必需错开20Omm以上。(2)、爱护层应做好养护。5、工程接着爱护兔合卷材施工过程发生中断要做好复合卷材的爱护措施,特殊是中断期较长或中断期间兔合卷材渔工现场有外界损坏因素的，必需做好复合卷材爱护。工程接着爱护主要防止意外或人为对包合卷材的
11、损坏，其因素主要留意：机械损坏：高空落物损坏：人为损坏：风刮剥离：人工或自然堆落物损坏：高湿烧烫损坏：化学物质损坏等.6、产品的贮存、运输、保管(1)、防止日晒、浸水、机械损伤、高热。(2)、除期限不超过20天的运输可平垛不大于五层外，均立放。(3)、立放应单收，储存期不大30天可立放两房存放，(4)、不得与各种有机溶剂等有害物质接触.7、其它阳意事项1)X更合卷材施工温度范围较宽，最相宜的温度在5C25*C0环境温度(TC及以卜时禁止运用水泥胶粘接，环境温度-5C及以下时不能运用聚氨曲胶粘接：（2）、白天可以正常施工，夜间气温低于0*C时，在温度降至Oc以前应做好防水层的保温防护措施，使其温
12、度保持在OC以上。（3）、发合卷材施工温度高于25C时，应马上向施工后的宏合卷材表面喷水降温，防止卷材变形起鼓.（4）、复合卷材施工须在3级风以下进行,雨、雪天禁止施工，施工后如遇大风，更合卷材的端头部位用重物压住防风。（5）、当采纳聚第酯胶时，禁止运用溶剂稀释，以防止复合卷材溶胀变形。（6）、地下防水粘贴面积要求90%以上，粘接层必需连续。7）s岌合卷材铺贴过程中有打皱无法订正时，应断开打皱处，按接缝处理。（8）、采纳聚公脑胶搭接接缝，铺贴更合卷材时不能将水泥胶涂在竟合卷材搭接处，以免影响接缝粘接。（9）、采纳盖条接缝时，在涂胶前应将接缝处表面固化的水泥胶消除干净。（10）,豆合卷材铺贴后，第合卷材下部不允许存在硬性颗粒及杂质，以免损坏复合卷材。（11）,施工人员必需穿软底鞋，避开损坏复合卷材。（12）、水泥胶涂刷后应立刻粘贴史合卷材，防止胶中水分散失，影响粘贴防量.SBC120聚乙烯丙纶复合防水卷材施工流程度的推备一根层处开一涂制基层处爆剂!扭焙拈贴大面送材一弹第准战-细留节点用邠笈咕贴一液用排气、粘中一搭接边粘贴和小实-质量检代质检、验收一密封处理一文而收头卷材固定一1防水层保护
