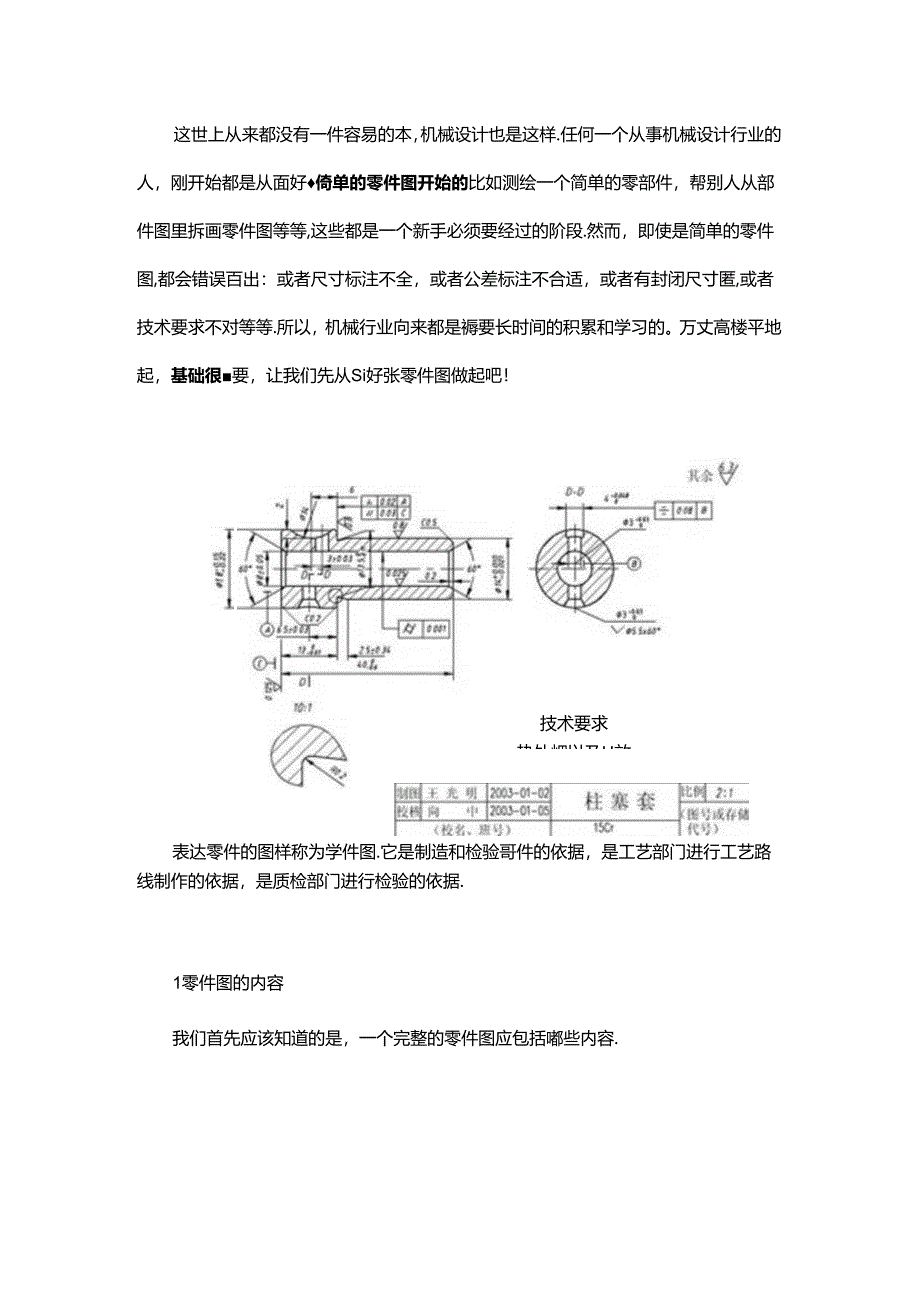

1、这世上从来都没有一件容易的本，机械设计也是这样.任何一个从事机械设计行业的人，刚开始都是从面好倚单的零件图开始的比如测绘一个简单的零部件，帮别人从部件图里拆画零件图等等,这些都是一个新手必须要经过的阶段.然而，即使是简单的零件图,都会错误百出：或者尺寸标注不全，或者公差标注不合适，或者有封闭尺寸匿,或者技术要求不对等等.所以，机械行业向来都是褥要长时间的积累和学习的。万丈高楼平地起，基础很要，让我们先从Si好张零件图做起吧！技术要求热处岬以及H效A1(25)HRC表达零件的图样称为学件图.它是制造和检验哥件的依据，是工艺部门进行工艺路线制作的依据，是质检部门进行检验的依据.1零件图的内容我们首

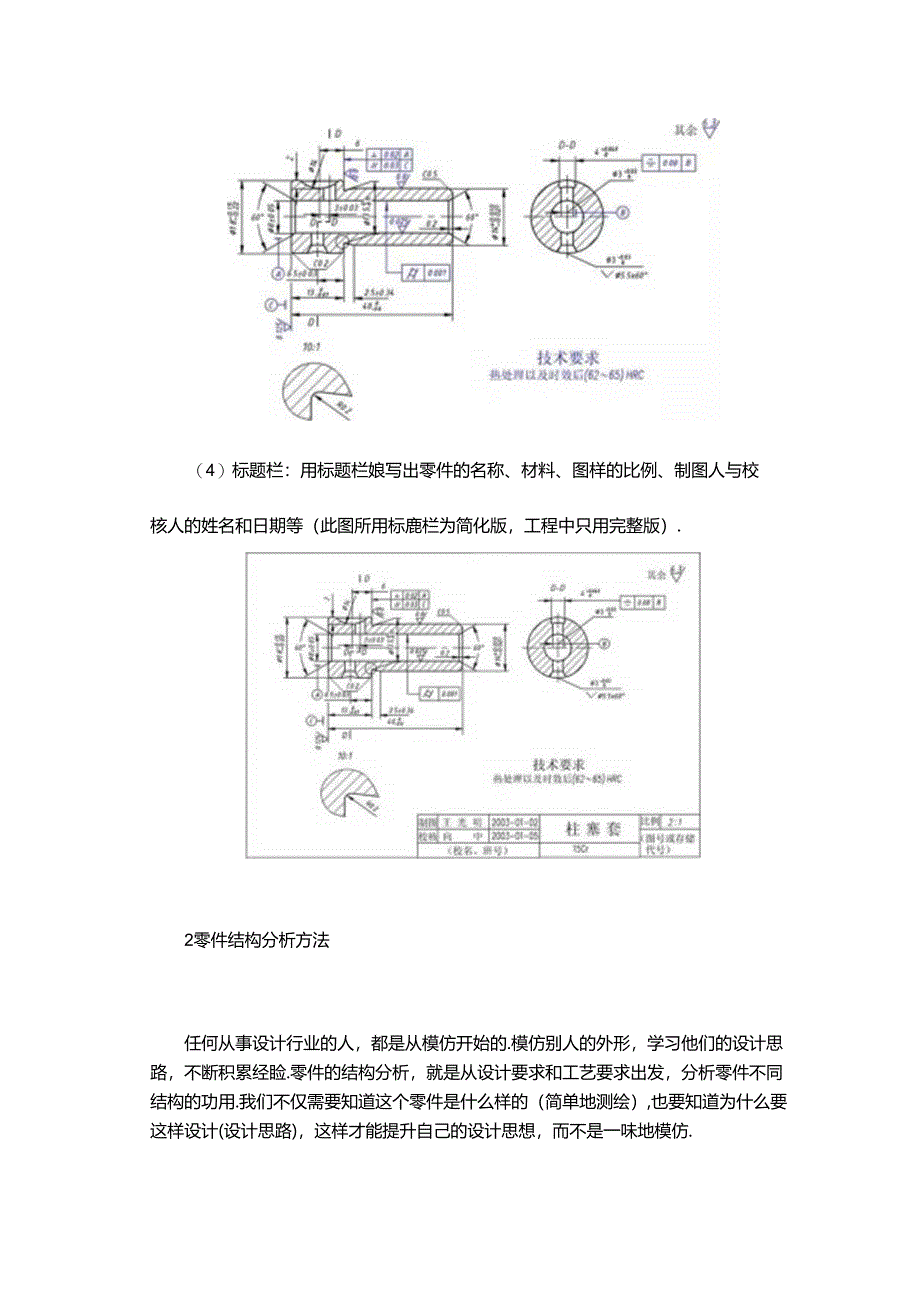

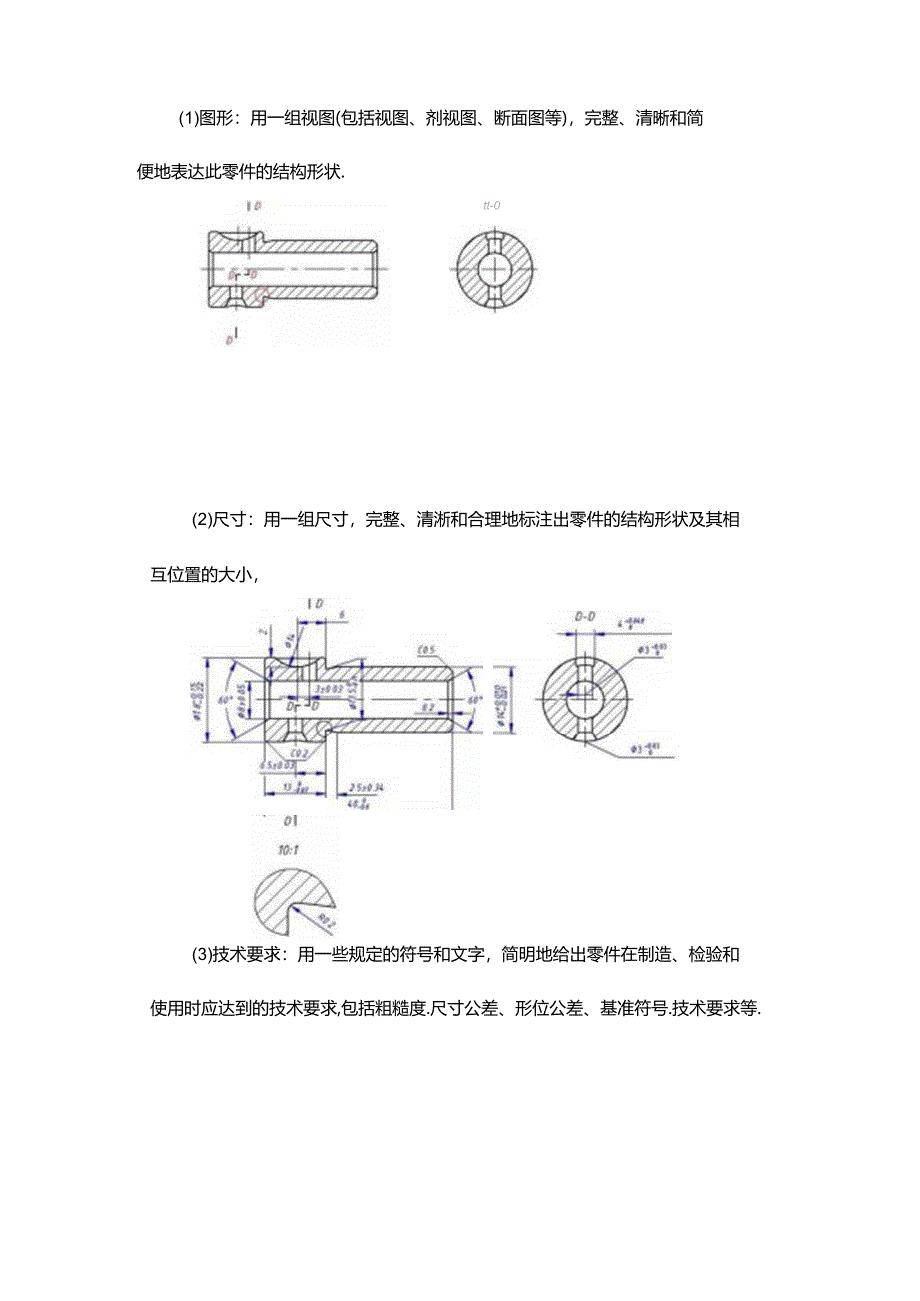

2、先应该知道的是，一个完整的零件图应包括嘟些内容.(1)图形：用一组视图(包括视图、剂视图、断面图等)，完整、清晰和简便地表达此零件的结构形状.tt-0(2)尺寸：用一组尺寸，完整、清淅和合理地标注出零件的结构形状及其相互位置的大小，(3)技术要求：用一些规定的符号和文字，简明地给出零件在制造、检验和使用时应达到的技术要求,包括粗糙度.尺寸公差、形位公差、基准符号.技术要求等.（4）标题栏：用标题栏娘写出零件的名称、材料、图样的比例、制图人与校核人的姓名和日期等（此图所用标鹿栏为简化版，工程中只用完整版）.2零件结构分析方法任何从事设计行业的人，都是从模仿开始的.模仿别人的外形，学习他们的设计思
3、路，不断积累经睑.零件的结构分析，就是从设计要求和工艺要求出发，分析零件不同结构的功用.我们不仅需要知道这个零件是什么样的（简单地测绘）,也要知道为什么要这样设计(设计思路)，这样才能提升自己的设计思想，而不是一味地模仿.(1)从设计要求方面看，零件在机器中，可以起到支撑、容纳、传动、配合、连接、安装和定位等功用，这是决定零件主要结构的依据.(2)从工艺要求方面看,为了使零件的毛坯制造、加工、测量以及装配和调整工作能顺利、方便，应设计出圆角、起模斜度、倒角等结构，这是决定零件局部结构的依据。(3)从实用和美观方面看，不仅要求产品能使用，而且还要求经济、美观等，要从美学的角度来考虑结构形状.3零
4、件结构分析的示例1下图为一个减速机的从动轴，它的主要共用是装在轴承中，支撑齿轮传递出矩，并于外部设备连接。我们分析它各个特征的作用，以及设计思路.I零件结构分析的示例2下图为一个齿轮箱的底座，这是个较豆杂的零件.我们在学校课程设计中必然有设计一个减速箱这一项.现分析齿轮箱底座各个特征的作用.为了更换润滑油和观察制滑油面的高度，底座卜部开有放油孔和油针孔。为了保证油针孔处便于钻孔,外部做成斜凸台为了与减速器盖连接，底座上部要加连接板。为了减速滞靛对准和连接,连接板上应该仃定位销孔和连接螺栓孔。为了支撑两根轴（轴上两端装有轴承），底座上部必须开有两对大孔。凸缘为了支撑轴承，底座在大孔处加一凸缘。由于凸缘伸出过长，为了避免变形，在凸缘的下部加肋板。为了安装方便，便于固定在工作地点，底座下部要加一底板，并做出安装孔。为了安装方便，便于搬动,在连接板F面增加两个吊10.为了密封，防止油溅出或灰尘进入，在支撑凸缘端部加个端盖。因此，必须做出相应盖槽。为了密封，防止油流出,在连接板顶面上开一圈油槽,使油流回箱内。
