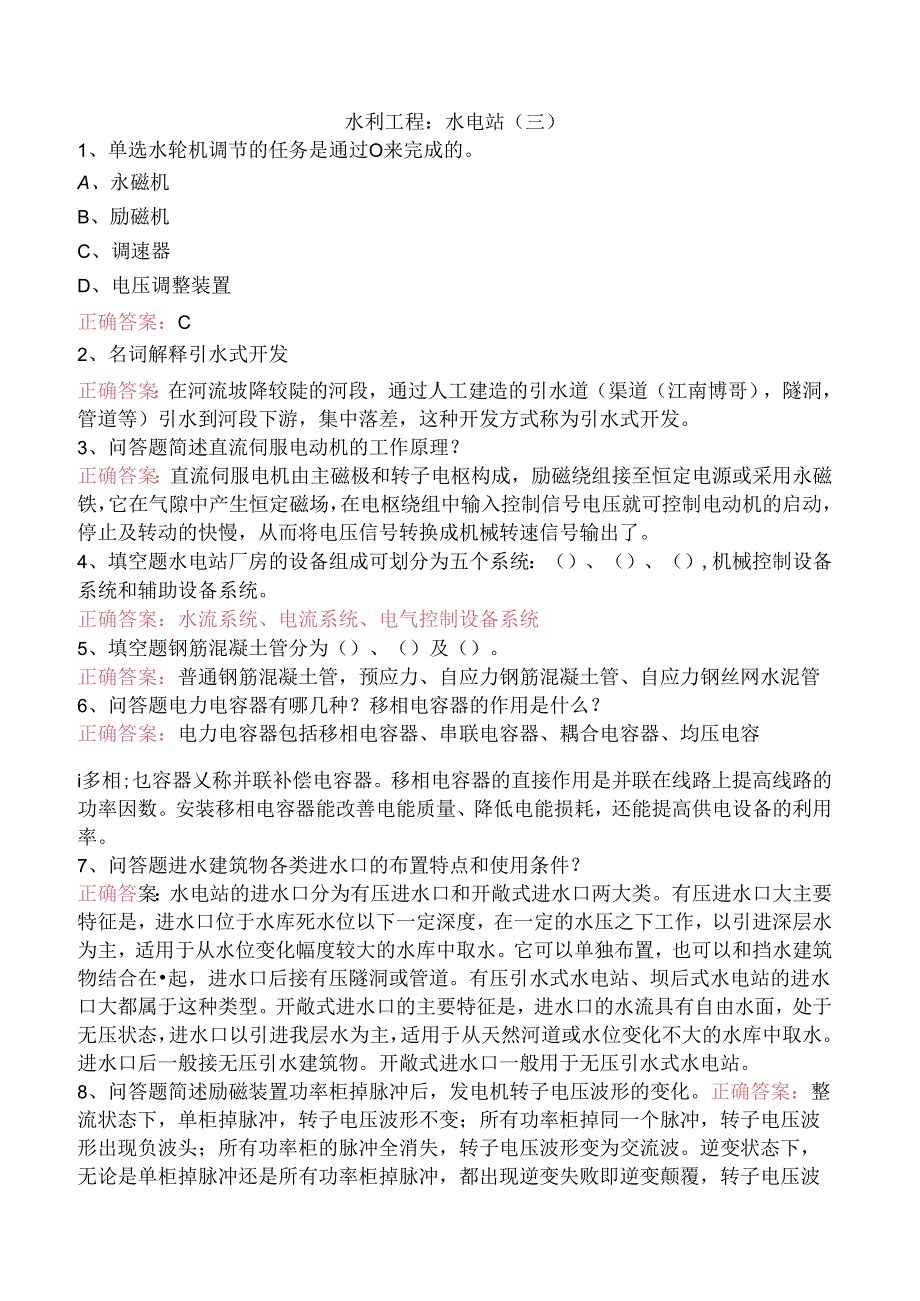

1、水利工程：水电站（三）1、单选水轮机调节的任务是通过O来完成的。A、永磁机B、励磁机C、调速器D、电压调整装置正确答案：C2、名词解释引水式开发正确答案：在河流坡降较陡的河段，通过人工建造的引水道（渠道（江南博哥），隧洞，管道等）引水到河段下游，集中落差，这种开发方式称为引水式开发。3、问答题简述直流伺服电动机的工作原理？正确答案：直流伺服电机由主磁极和转子电枢构成，励磁绕组接至恒定电源或采用永磁铁，它在气隙中产生恒定磁场，在电枢绕组中输入控制信号电压就可控制电动机的启动，停止及转动的快慢，从而将电压信号转换成机械转速信号输出了。4、填空题水电站厂房的设备组成可划分为五个系统：（）、（）、（）
2、,机械控制设备系统和辅助设备系统。正确答案：水流系统、电流系统、电气控制设备系统5、填空题钢筋混凝土管分为（）、（）及（）。正确答案：普通钢筋混凝土管，预应力、自应力钢筋混凝土管、自应力钢丝网水泥管6、问答题电力电容器有哪几种？移相电容器的作用是什么？正确答案：电力电容器包括移相电容器、串联电容器、耦合电容器、均压电容i多相;乜容器乂称并联补偿电容器。移相电容器的直接作用是并联在线路上提高线路的功率因数。安装移相电容器能改善电能质量、降低电能损耗，还能提高供电设备的利用率。7、问答题进水建筑物各类进水口的布置特点和使用条件？正确答案：水电站的进水口分为有压进水口和开敞式进水口两大类。有压进水口
3、大主要特征是，进水口位于水库死水位以下一定深度，在一定的水压之下工作，以引进深层水为主，适用于从水位变化幅度较大的水库中取水。它可以单独布置，也可以和挡水建筑物结合在起，进水口后接有压隧洞或管道。有压引水式水电站、坝后式水电站的进水口大都属于这种类型。开敞式进水口的主要特征是，进水口的水流具有自由水面，处于无压状态，进水口以引进我层水为主，适用于从天然河道或水位变化不大的水库中取水。进水口后一般接无压引水建筑物。开敞式进水口一般用于无压引水式水电站。8、问答题简述励磁装置功率柜掉脉冲后，发电机转子电压波形的变化。正确答案：整流状态下，单柜掉脉冲，转子电压波形不变；所有功率柜掉同一个脉冲，转子电

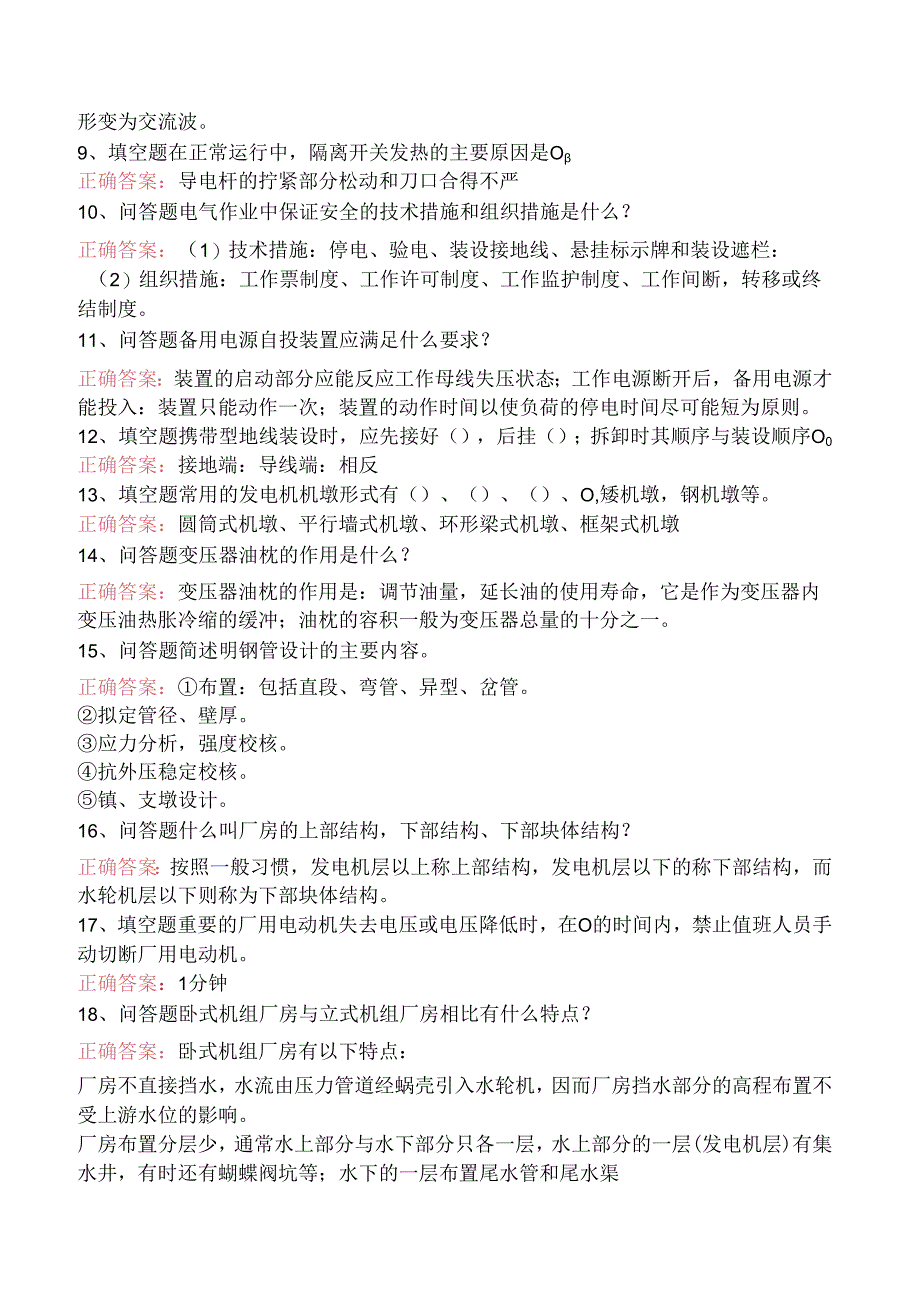

4、压波形出现负波头；所有功率柜的脉冲全消失，转子电压波形变为交流波。逆变状态下，无论是单柜掉脉冲还是所有功率柜掉脉冲，都出现逆变失败即逆变颠覆，转子电压波形变为交流波。9、填空题在正常运行中，隔离开关发热的主要原因是O正确答案：导电杆的拧紧部分松动和刀口合得不严10、问答题电气作业中保证安全的技术措施和组织措施是什么？正确答案：（1）技术措施：停电、验电、装设接地线、悬挂标示牌和装设遮栏：（2）组织措施：工作票制度、工作许可制度、工作监护制度、工作间断，转移或终结制度。11、问答题备用电源自投装置应满足什么要求？正确答案：装置的启动部分应能反应工作母线失压状态；工作电源断开后，备用电源才能投入：
5、装置只能动作一次；装置的动作时间以使负荷的停电时间尽可能短为原则。12、填空题携带型地线装设时，应先接好（），后挂（）；拆卸时其顺序与装设顺序O0正确答案：接地端：导线端：相反13、填空题常用的发电机机墩形式有（）、（）、（）、O,矮机墩，钢机墩等。正确答案：圆筒式机墩、平行墙式机墩、环形梁式机墩、框架式机墩14、问答题变压器油枕的作用是什么？正确答案：变压器油枕的作用是：调节油量，延长油的使用寿命，它是作为变压器内变压油热胀冷缩的缓冲；油枕的容积一般为变压器总量的十分之一。15、问答题简述明钢管设计的主要内容。正确答案：布置：包括直段、弯管、异型、岔管。拟定管径、壁厚。应力分析，强度校核。抗
6、外压稳定校核。镇、支墩设计。16、问答题什么叫厂房的上部结构，下部结构、下部块体结构？正确答案：按照一般习惯，发电机层以上称上部结构，发电机层以下的称下部结构，而水轮机层以下则称为下部块体结构。17、填空题重要的厂用电动机失去电压或电压降低时，在O的时间内，禁止值班人员手动切断厂用电动机。正确答案：1分钟18、问答题卧式机组厂房与立式机组厂房相比有什么特点？正确答案：卧式机组厂房有以下特点：厂房不直接挡水，水流由压力管道经蜗壳引入水轮机，因而厂房挡水部分的高程布置不受上游水位的影响。厂房布置分层少，通常水上部分与水下部分只各一层，水上部分的一层(发电机层)有集水井，有时还有蝴蝶阀坑等；水下的一

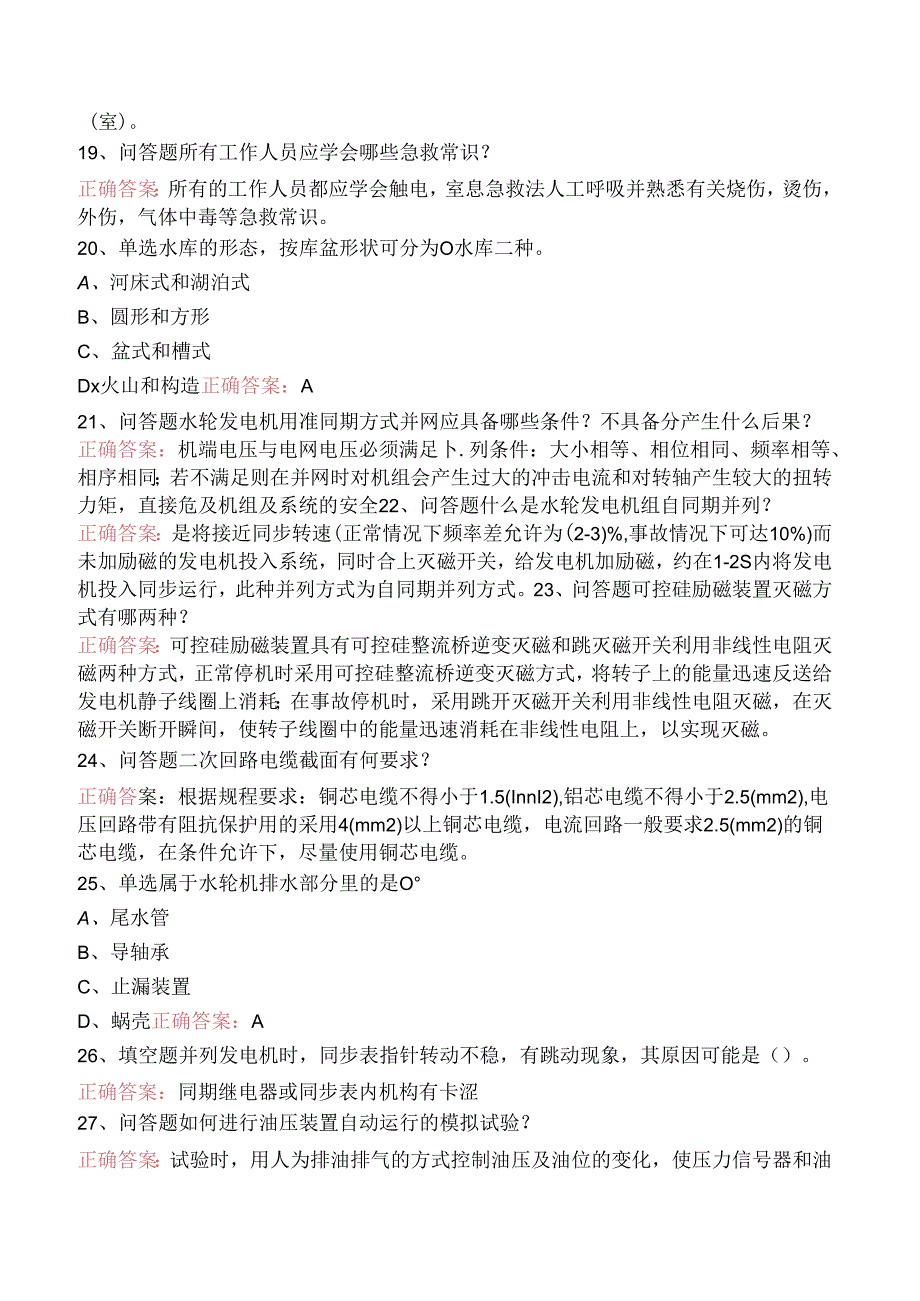

7、层布置尾水管和尾水渠(室)。19、问答题所有工作人员应学会哪些急救常识？正确答案：所有的工作人员都应学会触电，室息急救法人工呼吸并熟悉有关烧伤，烫伤，外伤，气体中毒等急救常识。20、单选水库的形态，按库盆形状可分为O水库二种。A、河床式和湖泊式B、圆形和方形C、盆式和槽式Dx火山和构造正确答案：A21、问答题水轮发电机用准同期方式并网应具备哪些条件？不具备分产生什么后果？正确答案：机端电压与电网电压必须满足卜.列条件：大小相等、相位相同、频率相等、相序相同；若不满足则在并网时对机组会产生过大的冲击电流和对转轴产生较大的扭转力矩，直接危及机组及系统的安全22、问答题什么是水轮发电机组自同期并列？
8、正确答案：是将接近同步转速(正常情况下频率差允许为(2-3)%,事故情况下可达10%)而未加励磁的发电机投入系统，同时合上灭磁开关，给发电机加励磁，约在1-2S内将发电机投入同步运行，此种并列方式为自同期并列方式。23、问答题可控硅励磁装置灭磁方式有哪两种？正确答案：可控硅励磁装置具有可控硅整流桥逆变灭磁和跳灭磁开关利用非线性电阻灭磁两种方式，正常停机时采用可控硅整流桥逆变灭磁方式，将转子上的能量迅速反送给发电机静子线圈上消耗；在事故停机时，采用跳开灭磁开关利用非线性电阻灭磁，在灭磁开关断开瞬间，使转子线圈中的能量迅速消耗在非线性电阻上，以实现灭磁。24、问答题二次回路电缆截面有何要求？正确答
9、案：根据规程要求：铜芯电缆不得小于1.5(InnI2),铝芯电缆不得小于2.5(mm2),电压回路带有阻抗保护用的采用4(mm2)以上铜芯电缆，电流回路一般要求2.5(mm2)的铜芯电缆，在条件允许下，尽量使用铜芯电缆。25、单选属于水轮机排水部分里的是OA、尾水管B、导轴承C、止漏装置D、蜗壳正确答案：A26、填空题并列发电机时，同步表指针转动不稳，有跳动现象，其原因可能是（）。正确答案：同期继电器或同步表内机构有卡涩27、问答题如何进行油压装置自动运行的模拟试验？正确答案：试验时，用人为排油排气的方式控制油压及油位的变化，使压力信号器和油位信号器动作，以控制油泵按各种方式运转并进行自动补气
10、。通过模拟试验，检查油压装置电气控制回路及压力、油位信号器动作的正确性。不允许采用人为拨动信号器接点的方式进行模拟试验o28、判断题尾部式倘置的地下厂房，其上游一般均设有上游调压室，采用集中供水和分组供水方式。进厂交通洞通常采用平洞，尾水洞可不设调压室。正确答案：对29、填空题明钢管根据其再相邻两镇墩之间是否设置（），分为（）和（）两种敷设方式。正确答案：伸缩节；分段式、连续式30、判断题当地控制单元一般由P1.C和工控机来担当。正确答案：对31、问答题计算机控制一般分为哪几点？正确答案：有三点：测量环节、分析环节、控制环节。32、问答题叙述发电机的冷却方式？正确答案：发电机的冷却方式通常有：
11、通风冷却：水内冷却；蒸发冷却：空调冷却。通风冷却又有三种形式：开敞式，管道式，封闭式。封闭式又可分为：双路.单路.轴向.径向.有无风扇。我厂采用封闭式双路径向无风扇空冷系统。发电机在带负荷运转时，定转F线圈.定转f铁芯内有铁损.铜损及附加损耗引起发电机发热，绝缘降低。33、判断题水电站有压进水口的引水流量是由进口工作闸门来调节的，故其必须在部分开后条件下工作。正确答案：对34、单选调速器控制导叶的开度以改变（）而实现。A.进入水轮机的流量：B机组转速；C.水头；D.频率。正确答案：A35、填空题电所做功叫电功，电流在单位时间内所做的功叫OO正确答案：电功率36、问答题蜗壳弹性垫层的作用是什么？
12、可否取消弹性垫层？为什么？三峡工程的蜗壳设了弹性垫层吗？正确答案：蜗壳弹性垫层的作用：传统设计的蜗壳承受内水压力，外包混凝土承受机墩与水轮机层下传荷载，设弹性垫层是为了减少蜗壳与外包混凝土之间的相互传力。可以取消弹性垫层。在浇筑蜗壳外包混凝土之前，通过冲水保压措施，使蜗壳与外包混凝土充分贴合，在混凝土浇筑成型之后，蜗壳与外包混凝土能够联合承受内外压力。三峡工程的蜗壳未设弹性垫层。37、问答题什么是整流？整流类型有哪些？正确答案：整流是指将交流转变为直流的过程。整流类型：（1）单相半波：（2）单相全波：（3）单相桥式：（4）三相半波；（5）三相桥式。38、填空题O设置在引水渠道或无压隧洞的末端，
13、是水电站引水建筑物与压力管道的连接建筑物。作用是（）、（）、（）、（）。正确答案：压力前池：平稳水压、平衡水量；均匀分配流量；温泄多余水量；拦阻污物和泥沙39、单选悬吊型水轮发电机的上机架为O机架。A、负荷B、非负荷C、空载D、减载正确答案：A40、问答题在机组正常运行中，通过什么途径来调机组的有功及无功？正确答案：通过调节机组的导叶开度来调有功，通过调节励磁电流来调无功。41、多选反击式水轮机主要综合特征曲线一般包括（）。A.等效率线B.等导叶开度线C.等汽蚀系数线D.出力限制线正确答案：A,B,C,D42、单选三角形平板的重心在三角形O的交点上。A、垂线B、中线C、角平分线正确答案：B43
14、、问答题水电站厂房各层高程确定顺序是什么？正确答案：水电站厂房各层高程确定顺序为，首先确定水轮机的安装高程，然后向上依次确定水轮机层底板高程、发电机层底板高程、桥吊轨顶高程、厂房天花板及屋顶高程；向下依次确定尾水管底板高程、开挖高程等。44、问答题压力管道有哪几种方式向机组供水？若采用明钢管，在设计其镇墩是主要考虑哪些问题？正确答案：供水方式：单元供水集中供水分组供水镇墩设计：抗滑稳定地基应力结构布置45、名词解释压力前池正确答案：压力前池又称前池，是无压引水式水电站的引水道上的连接建筑物，是无压引水建筑物与压力管道之间的平水建筑物，它设置在引水渠道或无压输水隧洞的末端。它既是平水建筑物，也是
