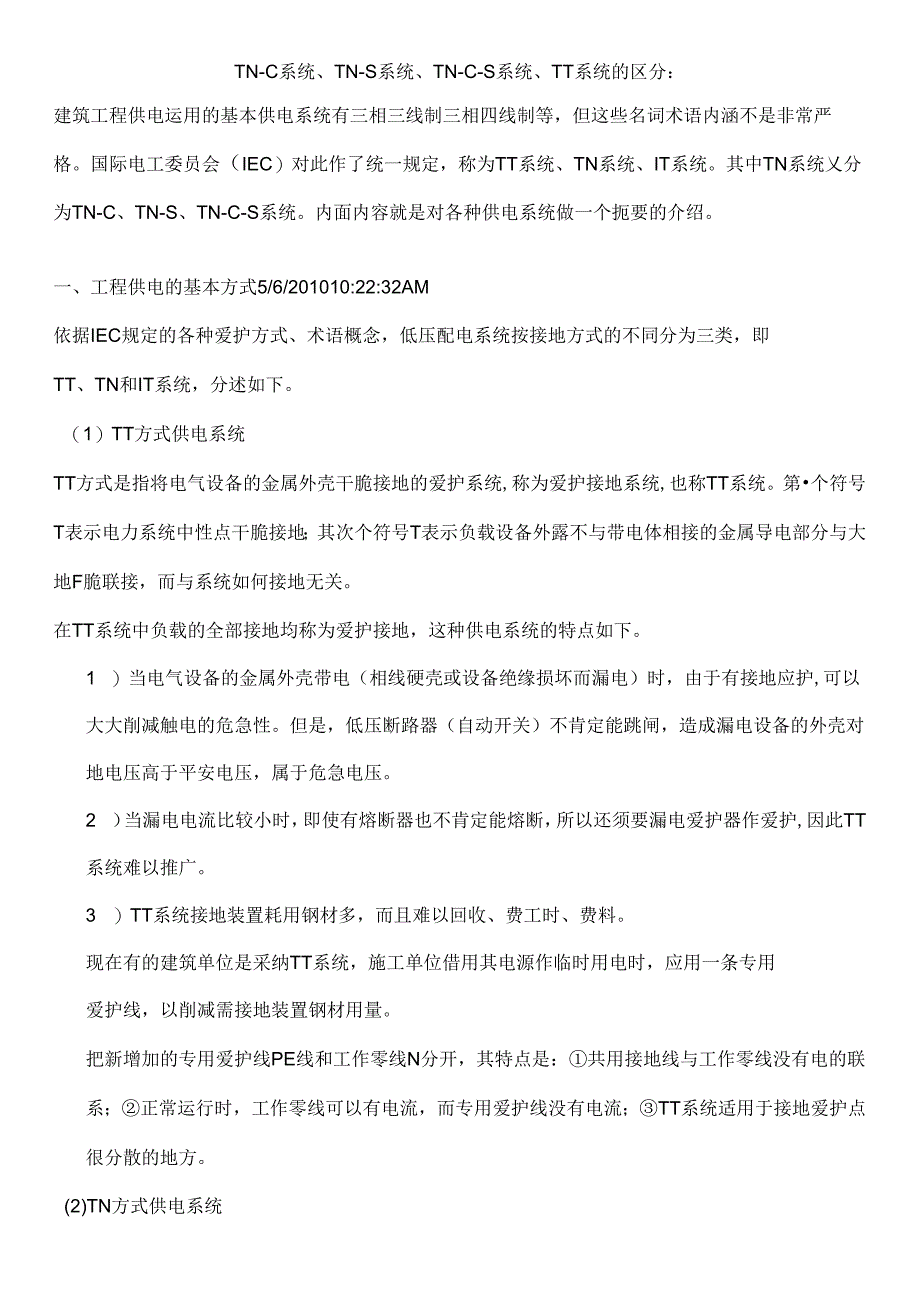

1、TN-C系统、TN-S系统、TN-C-S系统、TT系统的区分：建筑工程供电运用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是非常严格。国际电工委员会（IEC）对此作了统一规定，称为TT系统、TN系统、IT系统。其中TN系统乂分为TN-C、TN-S、TN-C-S系统。内面内容就是对各种供电系统做一个扼要的介绍。一、工程供电的基本方式5/6/201010:22:32AM依据IEC规定的各种爱护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。（1）TT方式供电系统TT方式是指将电气设备的金属外壳干脆接地的爱护系统,称为爱护接地系统,也称TT系统
2、。第个符号T表示电力系统中性点干脆接地；其次个符号T表示负载设备外露不与带电体相接的金属导电部分与大地F脆联接，而与系统如何接地无关。在TT系统中负载的全部接地均称为爱护接地，这种供电系统的特点如下。1 ）当电气设备的金属外壳带电（相线硬壳或设备绝缘损坏而漏电）时，由于有接地应护,可以大大削减触电的危急性。但是，低压断路器（自动开关）不肯定能跳闸，造成漏电设备的外壳对地电压高于平安电压，属于危急电压。2 ）当漏电电流比较小时，即使有熔断器也不肯定能熔断，所以还须要漏电爱护器作爱护,因此TT系统难以推广。3 ）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。现在有的建筑单位是采纳TT系统

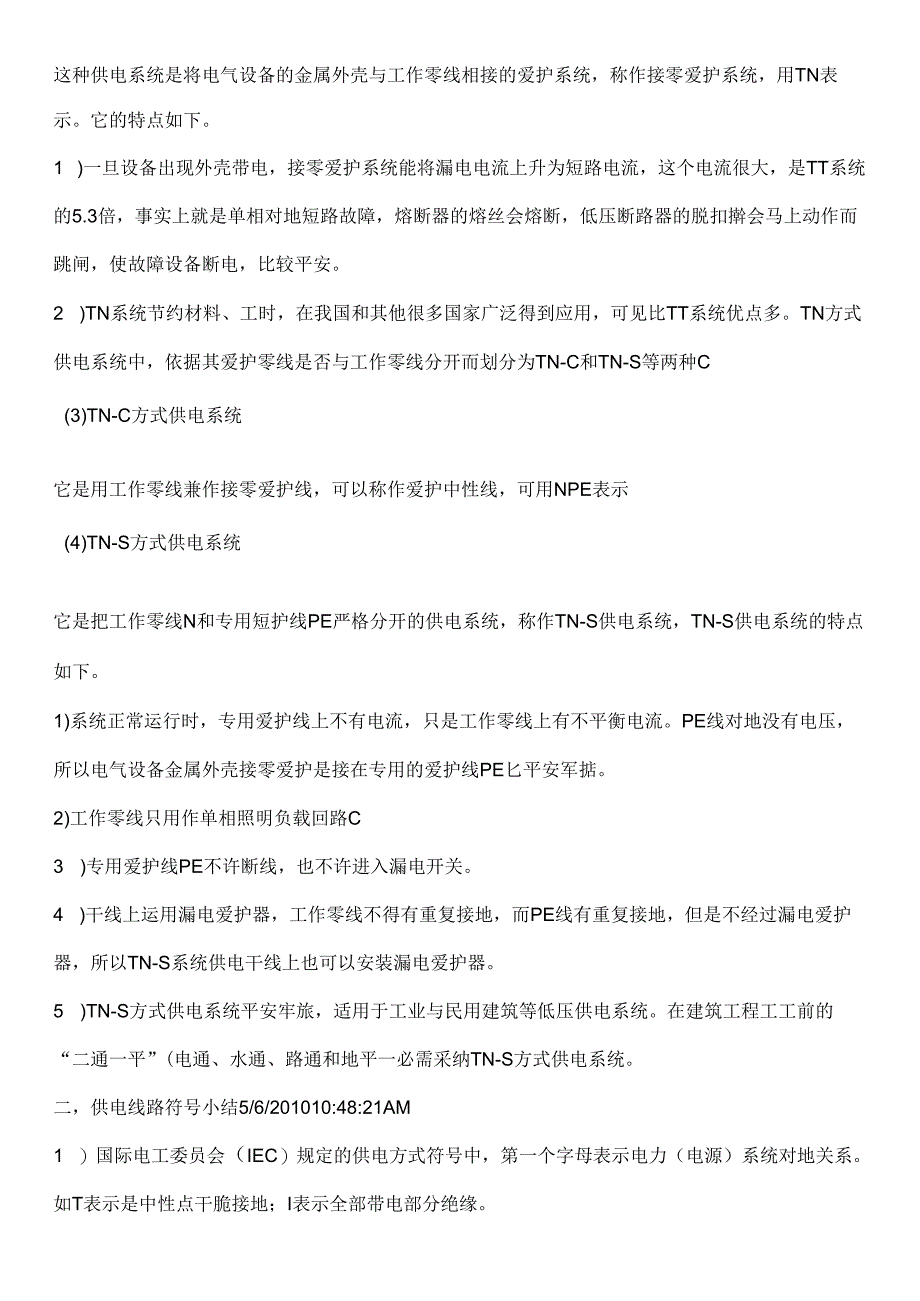

3、，施工单位借用其电源作临时用电时，应用一条专用爱护线，以削减需接地装置钢材用量。把新增加的专用爱护线PE线和工作零线N分开，其特点是：共用接地线与工作零线没有电的联系；正常运行时，工作零线可以有电流，而专用爱护线没有电流；TT系统适用于接地爱护点很分散的地方。(2)TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的爱护系统，称作接零爱护系统，用TN表示。它的特点如下。1 )一旦设备出现外壳带电，接零爱护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，事实上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣擀会马上动作而跳闸，使故障设备断电，比较平安。
4、2 )TN系统节约材料、工时，在我国和其他很多国家广泛得到应用，可见比TT系统优点多。TN方式供电系统中，依据其爱护零线是否与工作零线分开而划分为TN-C和TN-S等两种C(3)TN-C方式供电系统它是用工作零线兼作接零爱护线，可以称作爱护中性线，可用NPE表示(4)TN-S方式供电系统它是把工作零线N和专用短护线PE严格分开的供电系统，称作TN-S供电系统，TN-S供电系统的特点如下。1)系统正常运行时，专用爱护线上不有电流，只是工作零线上有不平衡电流。PE线对地没有电压，所以电气设备金属外壳接零爱护是接在专用的爱护线PE匕平安军掂。2)工作零线只用作单相照明负载回路C3 )专用爱护线PE不

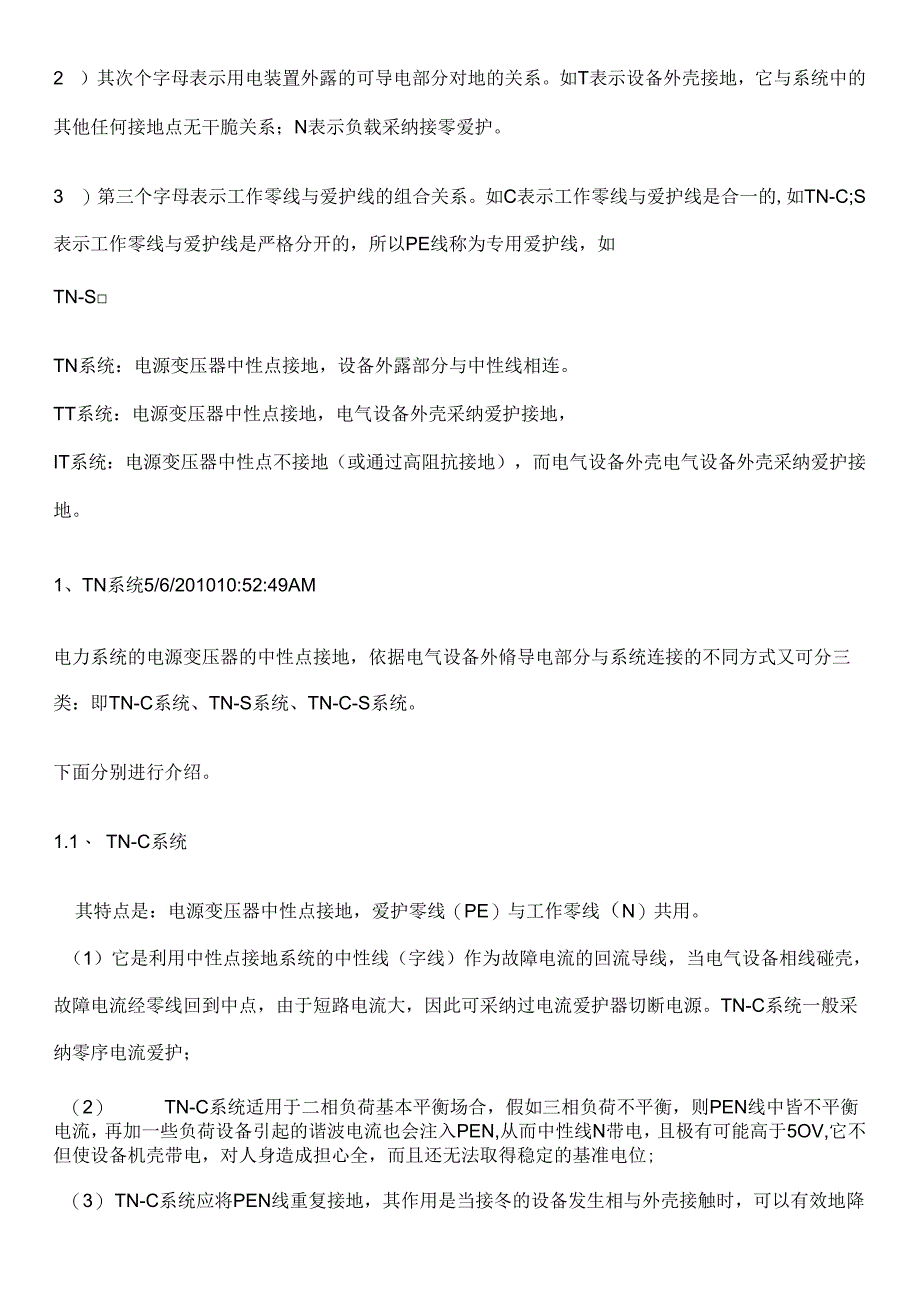

5、许断线，也不许进入漏电开关。4 )干线上运用漏电爱护器，工作零线不得有重复接地，而PE线有重复接地，但是不经过漏电爱护器，所以TN-S系统供电干线上也可以安装漏电爱护器。5 )TN-S方式供电系统平安牢旅，适用于工业与民用建筑等低压供电系统。在建筑工程工工前的“二通一平”(电通、水通、路通和地平一必需采纳TN-S方式供电系统。二，供电线路符号小结5/6/201010:48:21AM1 ）国际电工委员会（IEC）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。如T表示是中性点干脆接地；I表示全部带电部分绝缘。2 ）其次个字母表示用电装置外露的可导电部分对地的关系。如T表示设备外壳接
6、地，它与系统中的其他任何接地点无干脆关系；N表示负载采纳接零爱护。3 ）第三个字母表示工作零线与爱护线的组合关系。如C表示工作零线与爱护线是合一的,如TN-C;S表示工作零线与爱护线是严格分开的，所以PE线称为专用爱护线，如TN-STN系统：电源变压器中性点接地，设备外露部分与中性线相连。TT系统：电源变压器中性点接地，电气设备外壳采纳爱护接地，IT系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采纳爱护接地。1、TN系统5/6/201010:52:49AM电力系统的电源变压器的中性点接地，依据电气设备外脩导电部分与系统连接的不同方式又可分三类：即TN-C系统、TN
7、-S系统、TN-C-S系统。下面分别进行介绍。1.1、 TN-C系统其特点是：电源变压器中性点接地，爱护零线（PE）与工作零线（N）共用。（1）它是利用中性点接地系统的中性线（字线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采纳过电流爱护器切断电源。TN-C系统一般采纳零序电流爱护；（2） TN-C系统适用于二相负荷基本平衡场合，假如三相负荷不平衡，则PEN线中皆不平衡电流，再加一些负荷设备引起的谐波电流也会注入PEN,从而中性线N带电，且极有可能高于5OV,它不但使设备机壳带电，对人身造成担心全，而且还无法取得稳定的基准电位;（3） TN-C系
8、统应将PEN线重复接地，其作用是当接冬的设备发生相与外壳接触时，可以有效地降低零线对地电压。由上可知，TN-C系统存在以下缺陷：(1)当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。当三相负载严峻不平衡时，触与零线可能导致触电事故.(2)通过漏电爱护开关的零线，只能作为工作零线，不能作为电气设备的爱护零线，这是由于漏电开关的工作原理所确定的，(3)对接有二极漏电爱护开关的单相用电设备，如用于TN-C系统中其金属外壳的爱护筌线，严禁与该电路的工作零线相连接，也不答应接在漏电爱护开关前面的PEN线上，但在运用中极易发生误接。(4)重曳接地装置的连接线，严禁与通过漏电开关的工作零线相连
9、接。TN-S供电系统，将工作零线与爱护零线完全分开，从而克服了TN-C供电系统的缺陷，所以现在施工现场已经不再运用TN-C系统。1.2、 TN-S系统整个系统的中性线(N)与爱护线(PE)是分开的。(1)当电气设备相线碰壳，干脆短路，可采纳过电流爱护器切断电源；(1) 当N线断开，如三相负荷不平衡，中性点电位上升，但外壳无电位，PE线也无电位;(3) TN-S系统PE线忏末端应做重豆接地，以削减PE线断线造成的危急。(4) TN-S系统适用于工业企业、大型民用建筑。目前单独运用独变压器供电的或变配电所距施工现场较近的工地基本上都采纳了TN-S系统，与逐级漏电爱护相协作，的确起到保障施工用电平安
10、的作用，但TN-S系统必需注意几个问题：(1)爱护零线肯定不答应断开。否则在接零设备发生带电部分硬壳或是漏电时，就构不成单相回路，电源就不会自动切断，就会产生两个后果：一是使接零设备失去平安显护；二是使后面的其他完好的接零设备外壳带电，引起大整用的电气设备外壳带电，造成可怕的触电威逼。因此在JGJ46-88施工现场临时用电平安技术规范规定专用爱护线必需在首末端做重复接地。(2)同一用电系统中的电器设备肯定不答应部分接地部分接零。否则当爱护接地的设备发生漏电时，会使中性点接地线电位上升，造成全部采纳爱护接零的设备外壳带电。(3)爱护接零PE线的材料与连接要求：爱护冬线的截面应不小于工作年线的截面
11、，并运用黄/绿双色线。与电气设备连接的爱护零线应为截面不少于25mm2的绝缘多股铜线。爱护零线与电气设备连接应采纳铜鼻子等牢嫌连接，不得采纳佼接；电气设备接线柱应镀锌或涂防腐油月队爱护零线在配电箱中应通过端F板连接，在其他地方不得有接头出现C1.3、 TN-C-S系统它由两个接地系统组成，第一部分是TN-C系统，其次部分是TN-S系统，其分界面在N线与PE线的连接点。(1)当电气设备发生单相碰壳，同TN-S系统；(2)当N线断开，故障同TN-S系统；(3) TN-C-S系统中PEN应重复接地，而N线不宜重复接地。PE线连接的设备外壳在正常运行时始终不会带电，所以TN-C-S系统提高了操作人员与
12、设备的平安性。施工现场一般当变台距现场较远或没有施工专用变压器时实行TN-C-S系统。2、TT系统电源中性点干脆接地，电气设备的外源导电部分用PE线接到接地极（此接地极与中性点接地没有电气联系）在采纳此系统爱护时，当一个设备发生漏电故障，设备金屈外壳所带的故障电压较大，而电流较小，不利于爱护开关的动作，对人和设备有危害。为消退T系统的缺陷，提高用电平安保障军匏性，依据并联电阻原理，特提出完善TT系统的技术革新。技术革新内容是：用不小于工作零线截面的绿/黄双色线（简称PT线），并联总配电箱、安排电箱、主要机械设备卜.埋设的4-5组接地电阻的爱护接地线为爱护地线，用绿/黄双色线连接电气设备金屈外壳
13、。它有卜列优点：1）单相接地的故障点对地电压较低，故障电流较大，使漏电爱护器快速动作切断电源，方利于防止触电事故发生。2）PT线不与中性线相联接，线路架设分明、直观，不会有接错线的事故隐患；几个施工单位同时施工的大工地可以分片、分单位设置PT线，有利于平安用电治理和节约导线用量。3）不用每台电气设备下埋设重复按地线，可以节为埋设接地线费用开支，也有利于提高接地线质盘并保证接地电阻MloC,用电平安爱护更牢微。TT系统在国外被广泛应用，在国内仅限于局部对接地要求高的电子设备场合，目前在施工现场一般不采纳此系统。但假如是公用变压器，而有其它运用者运用的是TT系统，则施工现场也应采纳此系统。3、IT
14、系统电力系统的带电部分与大地间无干脆连接（或经电阻接地），而受电设备的外新导电部分则通过爱护线干脆接地C这种系统主要用于IOKV与35KV的高压系统和矿山、井下的某些低压供电系统，不适合在施工现场应用，故在此不再分析。建设部新颁发的建筑施工平安检杳标准（JGJ59-99）规定：施工现场专用的中性点干脆接地的电力系统中必需采纳TN-S接零爱护系统。因此，TN-S接零爱护系统在施工现场中得到了广泛的应用，但假如PE线发生断裂或与电气设备未做好电气连接，重史接地阻值达不到平安的要求，也同样会发生触电事故，为了提高TN-S接零爱护系统的平安性，在此提出等电位联接概念。所谓等电位联结，是将电气设备外褥可
15、导电部分与系统外可导电部分（如混凝上中的主筋、各种金属管道等）通过爱护零线（PE线）作实质上的电气连接，使二者的电位趋于相等。应注意差异，即等电位联结线正常时无电流通过，只传递电位，故障时才方电流通过。等电位联结的作用。（1）总等电位联结能降低预期接触电压；（2）总等电位联结能消退装置外沿PE线传导故障电压带来的电击危急。因此施工现场也应逐步推广该技术。当然，无论实行何种接地形式都绝不是万无一失肯定平安的。施工现场临时用电必需严格按JGJ46-88规他要求进行系统的设置和漏电爱护器的运用，严格履行施工用电设计、验收制度,规范治理，才能杜绝事故的发生。TT系统是电源系统有一点干脆接地,设备外露导
16、电部分的接地与电源系统的接地电气上无关的系统。前后两个字母“T”分别表示配电网中性点和电气设备金屈外壳接地。TN系统是电源系统有一点干脆接地，负载设备的外露导电部分通过爱护导体连接到此接地点的系统。即实行了爱护接零措施的系统。TN系统有三种类型：TN-S系统、TN-C-S系统、TN-C系统TN-S系统是具有作用爱护零线，即爱护零线与工作零线完全分开的系统；适用于危急性较大或平安要求较高的场所。TN-C-S系统是干线部分爱护零线与工作零线的部分共用。后部分分开的系统。适用于低压进线的车间即民用楼房。TN-C系统是干线部分爱护零线与工作零线完全共用的系统,适用于无爆炸危急和平安条件较好较好的场所。
