《T_CWAN 0103-2024 高温合金激光焊接用活性剂.docx》由会员分享，可在线阅读，更多相关《T_CWAN 0103-2024 高温合金激光焊接用活性剂.docx（10页珍藏版）》请在第壹文秘上搜索。

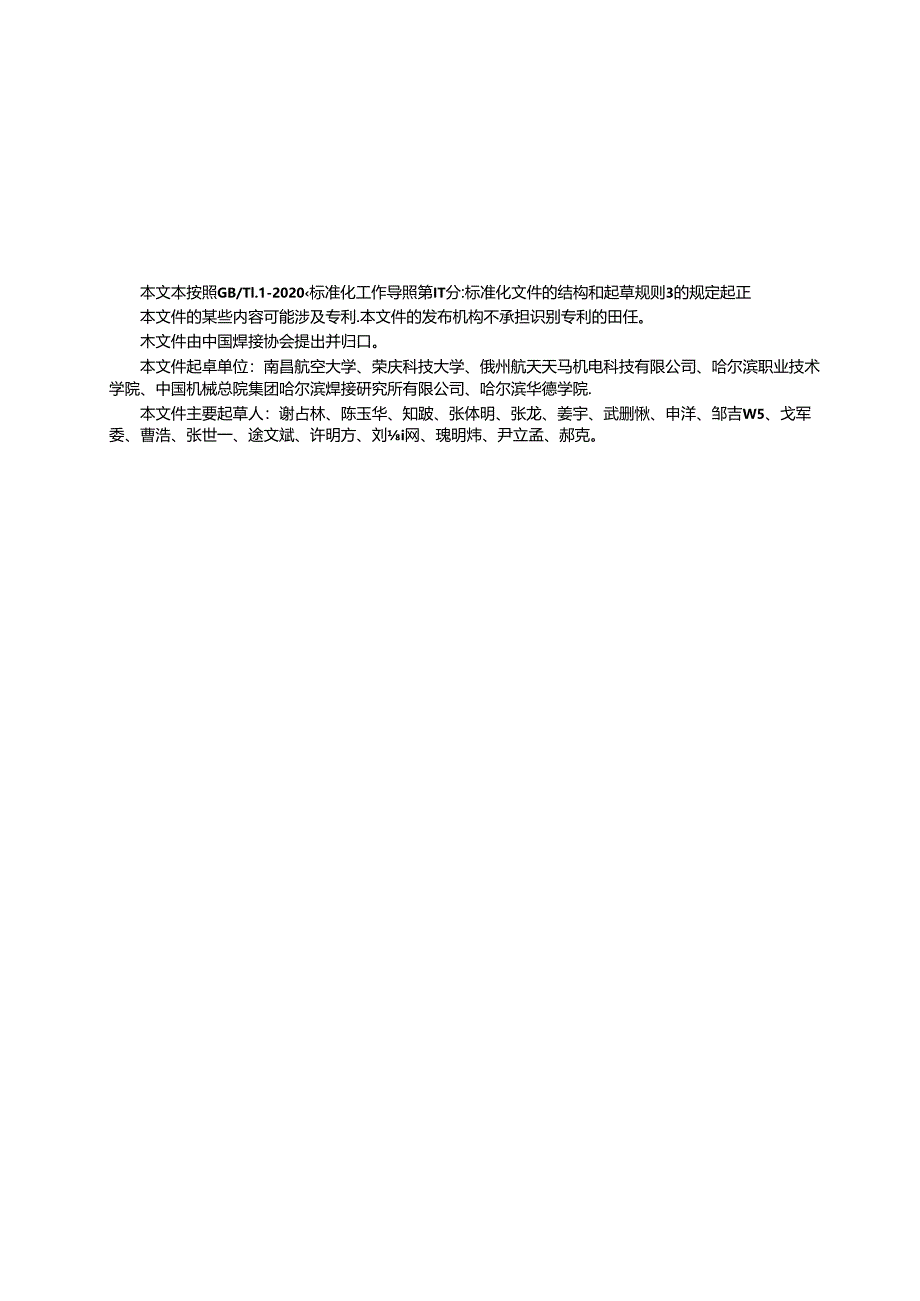

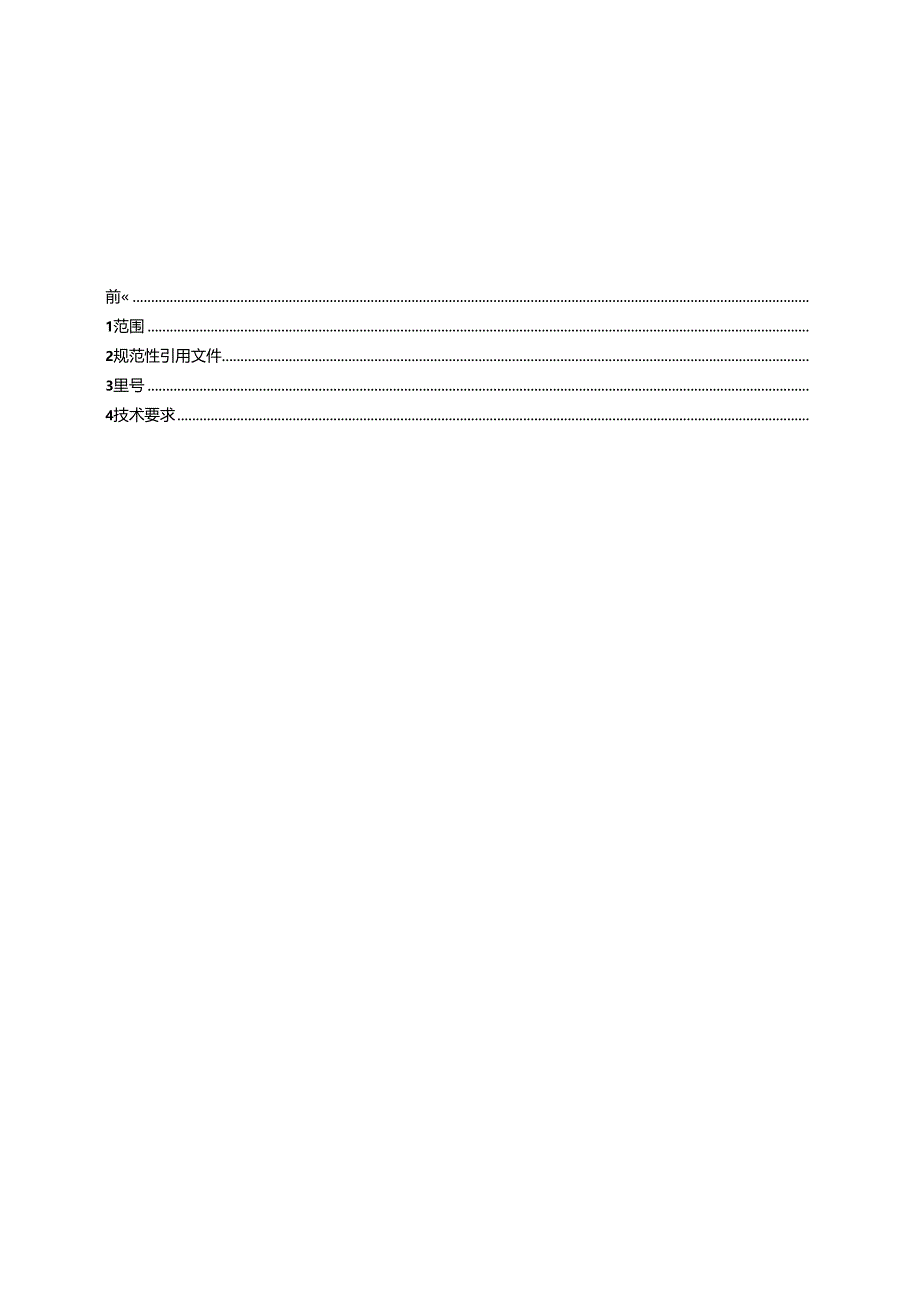

1、ICS25.160.20CCSJ33团BJCWA标准T/CWAN01032024高温合金激光焊接用活性剂ActiveagentsforlaserweldingofSupcralloy20240205发布20240301实施中国焊接协会发布前1范围2规范性引用文件3里号4技术要求5检验方法26检验规则47标识、包装、运输和贮存5附录A（资料性）高温合金激光焊接用活性剂使用说明6本文本按照GB/Tl.1-2020标准化工作导照第IT分:标准化文件的结构和起草规则3的规定起正本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的田任。木文件由中国焊接协会提出并归口。本文件起卓单位：南昌航空大
2、学、荣庆科技大学、俄州航天天马机电科技有限公司、哈尔滨职业技术学院、中国机械总院集团哈尔滨焊接研究所有限公司、哈尔滨华德学院.本文件主要起草人：谢占林、陈玉华、知跛、张体明、张龙、姜宇、武删愀、申洋、邹吉W5、戈军委、曹浩、张世一、途文斌、许明方、刘i网、瑰明炜、尹立孟、郝克。高温合金激蝌接用活性剂1 M本文件规定了高温合金激光焊接活性剂的型号、技术要求、检5金方法、检验规则、标志、包装、运输及贮存等内容。本文件适用高潮合金激光焊接用活性剂.其中,激光焊包括笊激光焊、激光填丝焊和激光-电瓠复合焊接等，2 IuK性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中，注日
3、期的引用文件，仅该日期对应的版本适用于本文件；不注H期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GB190危险货物包装标志GBT191包装储运图示标志GB/T6026工业用丙酮；B/T26955金附材料焊/破坏性试验焊缝宏观和微观检验3 fi3J法活性剂型号由四部分组成.D第一部分：用字母F”表示活性剂：2）第二部分：用字母”GH”表示高混合金；3）第三部分：表示活性剂的形态代号.见表1：力第四部分：发示活性剂的成分代号，见表2,组分代号可附加阿拉伯数字衣示该组分的名义百分含IS.1活性剂形态代号代号形态P粉末1.溶液S块状G其它代号成分SiaUIlMnOaCCaoTTiO2CF
4、CaF2NF蒜IG(X)a其它协定成分a其它协定组分的S；G(X)中的X应为成分的分子式，我2活性剂成分代号F-GH-P-S10M25C7T20CF33NF532型号示例I示活性剂组分及其祖分的名义含信，其中Si2名义K为10%,MnOl名义含量为25%,CaO名义含为7%,TiO1名义含盘为20%,CaFz名义含量为J*,NaF名义含量为5%.性剂形态为粉末木高温合金7示活性剂4技术要求41阖”喊分活性剂主要成分应达到工业纯要求,成分百分含量由供需双方协商确定.溶剂为满足GB/T6026规定的内IW。4说观物末状活性剂外观应为精细粉末或透明晶体,且无结块或发硬情况：溶液类活性剂为液态，久说会
5、产生沉淀：固态活性剂从外观看无脱落层、理化或受潮情况.43含水量活性剂含水陋宜WQ.1虬44制皿比在相同激光焊接规范下，有活性剂区的焊接接头深宽比应不低于无活性剂区的2倍。4.5默粒度5枪!昉法5.1*对活性剂任意部位进行目测检验.52化学分析化学成分分析可采用任何适宜的分析方法.仲裁试验时,按供制双方协商定的分析方法进行.53领粒度检验活性剂颗粒应能够Iog通过孔径为74m的分林峰.5.4含水量检验称取不少于25g活性剂粉末(精确至0.00(Hg)记为Mo,按照供需双方孙商的烘干规范对活性剂进行烘干，从炉中取出后立即放入干燥器中冷却至室温，然后称其质量M(精确至0.OOOlg).计算活性剂的
6、含水fit按式(1)：P=-i_1.XlO0%(1)式中：P-粉末态活性剂含水Jk取位为;U-烘干后粉末态活性剂侦量,单位为克(g)：Mo-俄干涔前粉末状态活性剂质量，球位为克(g)o注：其余形态活性剂含水Ia校监方法由供需双方协商确定.5.5气味和烟雾5.5.1 常温将样品放至蹈海海部至少15Cm处,通过手部轻微切动样品上方气体,来感受活性剂是否只盯强烈的剌激性气味.5.5.2ffig将适显活性剂均匀涂覆在母材表面.并在260C下保持30s.观察是否产生浓烟及剌激性气味.5.6物理稳定性粉状活性剂吸潮结块，可通过烘干的方式使得结块消除，井可爪女进行操作.5.7培深检蛤5.7.1总则在高温合金
7、试板端刷涂活性剂，在相I司的激光焊接规范条件卜次坪接完成,对比有无活性剂区激光炜炜接接头的烙深,各类形态活性剂的涂刷方法见附录A.5 7.2涂制区域及方法对接接头的活性剂涂刷区域如图I所示,搭接接头的活性剂涂刷区域期图2所示.1.、W和h分别为试样长度、试样宽度和试样屏度。阴影区为活性剂涂敷区域，约为试样长度的一半,涂暨印度应先全遮盖岸接W材的表面光泽为宜：搭接接头需格上下母材以及上部母材的值方均进行均匀的涂料.1.2M)mm图2搭接接头活性剂区6 7.3游僭及检It焊接后在有无涂覆活性剂位置各取1个试样，取样位网如图1和图2所示。试样制法及检脸方法应按GB/T26955进行，可使用具彳!测成
8、尺寸功能的金相显微镜或者游标卡尺测盘焊缝熔深，测破结果应至少精确至0.02nnc&1检!酎濠活性剂检验分为出厂检验和型式检验两种.61.1 u11m出厂检验应逐批进行,检验项目有外观、颗粒度.含水量、熔深、化学成分.有下列情形之一时应进行型式检验.检脸项目有外观、颗粒度、含水量、熔深、化学成分.D新产品投产、转产或夏产生产时；2）原料更迭或产品工之发生大部分改变时：3）投产时需1年诳行定期检验I次：力质量检测部门临时抽杳时。6t3990M任何一项检始不合格时，该项应加倍笑验.加倍复验结果均应符合该项检验的规定.在试监过程中或试验完成后，如果确认试验汉仔按照规定进行，则试验无效.衢按规定重新进行
9、.在该种情况下，不要求加倍狂骆,&2检批次T/CIAN01（0-2024检验批次中同一批次是指焊接过程中采用同一批金属原材料、相同制造工艺，并使用同批次生产的相同形鱼的活性剂。在已完成包袋的活性剂检验批的产品中加机抽取3份样品，1份用作试验的检验，另2份用作备份。7标识、包装、运心存7.1标汉每份包装的容寄上应至少包含如下标识：D活性剂名称及型号：2）活性剂形态：3）生产枇号及产品标准号：4）活性剂净重量/净容量：5）生产11期及有效11期：6）生产弟位名称、地址和联系电话：7）易燃物品标志应符合GB190的相关规定.7.2M活性剂应装入对活性剂性能不产生影响且具有防潮能力的容涔中，不同形态的
10、活性剂应分别采用特定包装并实行严格密封。此外，外包装壳应清晰标明符合GBrT191的规定的标识。合格证和说明书应一同放置在活性剂产品包装中.7.3Sit运输和装卸途中应避免猛烈撞击，防止活性剂漏出。运输过程中应注意规避长期暴晒、淋雨和活性剂泄漏等问时.7存活性剂应贮存在空气流通、湿度适宜、环境温度在5C35C左右的麻房内.贮存物状活性剂的座房应严令禁止火源的存在,并做好防火防战巡ft-用量AA.图末态活性剂的使用说明果用电子天平林取一定尿的干慢活性剂于容器中，并向容器中倒入适属丙朗.通过搅拌使活性剂与丙阳均匀混合并早.面朝状。在进行焊接前,用小毛刷将糊状活性剂均匀涂置至即将焊接的电材上，涂敷厚度以遮盅电材本色为宜.具体涂覆长度根据实际焊接长度词整,馀慢盘大约为05g.待丙制挥发后进行激光焊接.乐绿液活性剂的使用说明使用液状活性剂前需物其推晃均匀,之后根据实际焊缝长度进行喷涂，喷涂长度和宽度同粉状活性剂相同,最后侍丙阴挥发后即Ur进行激光焊接。A.3固态活性剂的使用说明通过类似使用粉笔的方式对待饵工件进行涂抹,涂抹长度宽度及多少同粉状活性剂.涂抹完成后即可进行激光焊接。D使用活性剂前，工件表面应去油、去污，井打磨出金属光泽。2）粉末状活性剂易吸潮，会影响焊接质能，需妥善保管。3）粉末状活性剂吸潮后呈瓶粒状，可置于烧杯中在IO（TC烘干，直至颗粒消除，可反复愫作.
