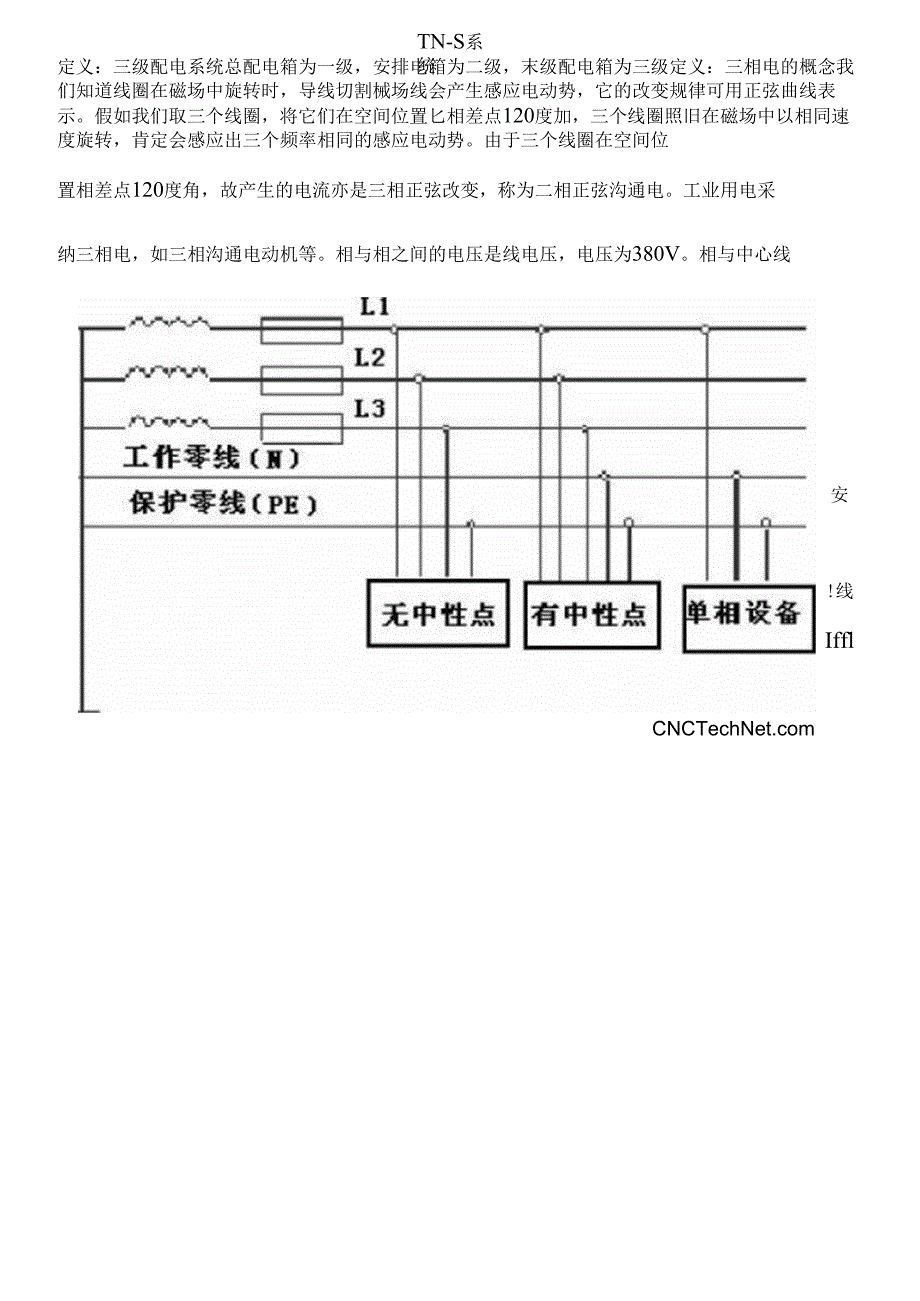

1、TN-S系统定义：三级配电系统总配电箱为一级，安排电箱为二级，末级配电箱为三级定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割械场线会产生感应电动势，它的改变规律可用正弦曲线表示。假如我们取三个线圈，将它们在空间位置匕相差点120度加，三个线圈照旧在磁场中以相同速度旋转，肯定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦改变，称为二相正弦沟通电。工业用电采纳三相电，如三相沟通电动机等。相与相之间的电压是线电压，电压为380V。相与中心线安。!线CNCTechNIffl为什么不是“五相”“六相”？你先要明白“相”在电中的含义，相是指相位角
2、，比如常说的三相电，是指相位角在空间互成120沟通电.假如运用移相技术，就比如简洁的电容移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。为什么在电力拖动中大都运用二相（当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120分布时，交变磁力线均可最大限度的切割它们，成而最以限度的发出电能而三相用电耀呢，除了相反的原理外，相互成120的回路又能最大限度的运用电能！三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过K且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等
3、因素，导线的漏电电流通过零线形成闭合回路，致使零线也带肯定的电位，这对平安运行非常不利。在零下线断线的特殊状况下,断线以后的单相设备和全部爱护接零的设备产生危急的电压，这是不允许的。如采纳三相五线制供电方式,用电设备上所连接的工作零线N和爱护零线PE是分别敷设的,工作零线上的电位不能传递到用电设备的外壳匕这样就能有效隔离了二相四线制供电方式所造成的危急电压,运用电设备外壳上电位始终处在“地”电位，从而消退了设备产生危急电压的隐患。从线路的性质上来说，火线（相线）是供应能源的线路，零线是单相电路中，给供应能源的线路一条电流回路（和相线形成电流通道）的线路，地线是作为爱护电器设备、防止漏电而发生事
4、故的一条“非正常”电流通道C这三条线，正常工作时，由相线（某一个单位时间内）供应电流，经过用电设备（负载）后由零线回到电源端；正常状况下，地线是没有任何电流通过的C所以从性质上来看，这三条线路中的零线和地线，是不允许“并用”或合用的。接地与中性点的英文缩写PE即英文protectingearthing”的缩写，意思是“爱护导体、爱护接地。N”即英文neutralpoint意思中性点，零压点”依据规定，380伏（三相）的民用电源的中性点是不应当在进户端接地的（在变压器端接地,这个接地是考虑到不能因悬浮点位造成高于电源电压的点位，用户端的接地与变压器端的接地在大地中是存在肯定的电阻的），假如把电源

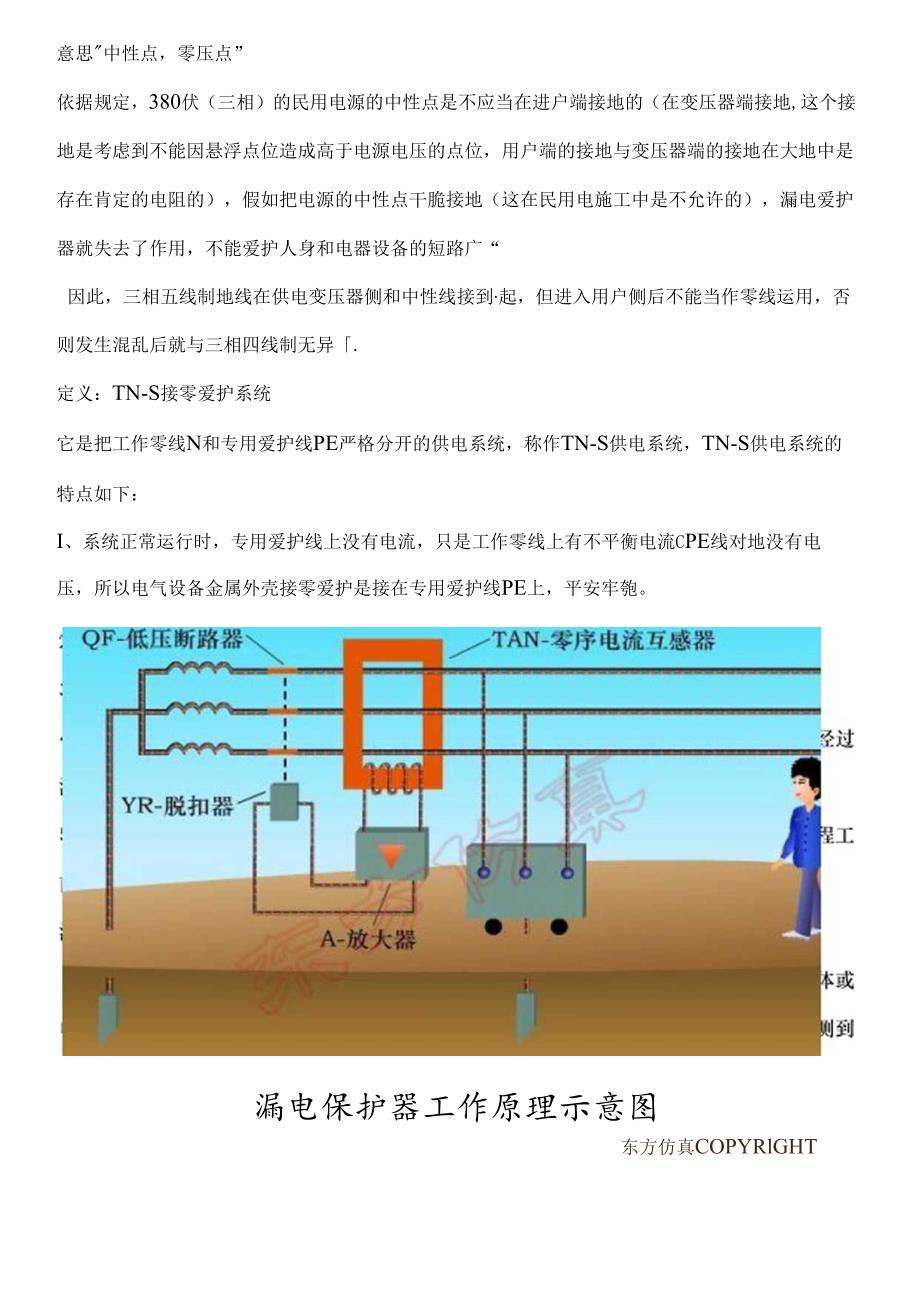

5、的中性点干脆接地（这在民用电施工中是不允许的），漏电爱护器就失去了作用，不能爱护人身和电器设备的短路广“因此，三相五线制地线在供电变压器侧和中性线接到起，但进入用户侧后不能当作零线运用，否则发生混乱后就与三相四线制无异.定义：TN-S接零爱护系统它是把工作零线N和专用爱护线PE严格分开的供电系统，称作TN-S供电系统，TN-S供电系统的特点如下：I、系统正常运行时，专用爱护线上没有电流，只是工作零线上有不平衡电流CPE线对地没有电压，所以电气设备金属外壳接零爱护是接在专用爱护线PE上，平安牢匏。漏电保护器工作原理示意图东方仿真COPYRlGHT判定是否漏电的的原理依据是：流进和流出开关的电流必
6、需相等，否则就判定为漏电。当漏电电流达到和超过肯定的程度时，产生爱护动作一一跳闸。判定的阈值是可以设定的，因为电路就是我们设计的.只是应用时要依据不同的场合，选用不同灵敏度的爱护器。假如是用于人身平安爱护为目的，则漏电电流小于30mA,视为平安，如大于30mA,则视为担心全，将产生爱护动作。漏电爱护的额定电流30mA的漏电爱护器或爱护开关，属于同敏度漏电爱护器或受护开关。其生产爱护动作时间还应在0l秒以内。这两个参数的选择主要依据是：30mA：人体的感知电流一一男为1.lmA女为0.7mA;摆脱电流男为16mA女为10.5mA,儿童要较成人为小；在较短时间内危与生命的电流是致使电流，从两个方面
7、理解是电流达到50mA就会引起心室抖动，有生命危急，而100mA以上的电流则足以将人致死，30mA以卜短暂不会有生命危急。0.1秒：人的心脏每收缩扩张一次有0l秒的间歇，而在这0.1秒内，心脏对电流最敏感，若电流在这一瞬间通过心脏，即使电流较小，也会引起心脏抖动，造成危急。但必需留源，对其它电源，如直流电源、高频空气开关空气开关当.个空,一如是个单单用于漏电爱护的电气装（负荷）j漏电爱护空气开关。一般以额定电流导线面积应通过计算确定（股铜导线的平安载流量为58Amm2,铝导线的平安载流量为35Amm2)外电变压暑低压,出到总配电房线路接法1、线路由外电变压器低压输出与中性点接地引入到总配电房。
8、4、将中性5、从第一级漏电爱护器“N”出线端接引到工作零接线端6、从第一级总漏电爱护器引出相线到多路分路隔点开关。现以三路分三路为例，详述总配电箱到安排电箱的接法I、从总配电箱的安排电开关分别引出黄、绿、红（A、B、C）三相线，淡蓝色工作零线从工作零接线端引出，黄绿双色PE爱护零线从PE端子引出。2、线路的黄、绿、红三相线接入到二级安排电箱的总隔离开关上，淡蓝色的N线接入到漏电爱通过漏保后接到工作零线端F板从二级分配电箱的总隔离开关引出三相线到漏电保护器PE线不能进入漏电受护器，因为线路末端漏电强护器动作会使前级漏电强护器跳闸造成大范围停电从隔离开关的接线端引出红色相线和N线到漏电保护器的接线
9、端子2、板的接线端子引出三相五线制与三相四线制的比较基本供电系统介绍：常用的基本供电系统有(38OV)三相三线制和(380/22Ov)三相四线制等,但这些名词术语内涵不是非常严格.国际电工委员会(IEe)对此作了统一-规定,称为TT系统、TN系统、IT系统.其中TN系统又分为TN-C、TN-S系统.TT式供电系统是指将电气设备的金属外壳干脆接地的爱护系统,称为爱护接地系统,也称TT系统.第一个符号T表示电力系统中性点干脆接地;其次个符号T表示负战设备金属外壳和正常不带电的金属部分与大地干脆联接,而与系统如何接地无关.在TT系统中负载的全部接地均称为爱护接地.TN方式供电系统是将电气设备的金属外
10、壳和正常不带电的金属部分与工作零线相接的爱护系统,称作接零爱护系统,用TN表示.TN-C方式供电系统是用工作零线兼作接零爱护线,可以称作爱护中性线,可用NPE表示,即常用的三相四线制供电方式.TN-S式供电系统是把工作零线N和专用爱护线PE严格分开的供电系统,称作TN-S供电系统,即常用的三相五线制供电方式.IT方式供电系统,其中I表示电源侧没有工作接地,或经过高阻抗接地.其次个字母T表示负载侧电气设备进行接地爱护IT方式供电系统在供电距离不是很长时,供电的牢靠性高、平安性好.一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如连续生产装置、大医院的手术室、ICU病房、地下矿井等处.
11、儿种供电方式的区分三相四:在二相:且阻抗过大时,零q索,导线的漏电电流通过娈冬的设备产生危急的电.PE是分别敷设的,所造成的隐患采纳三;1.2工作零J电四线制供电方式:殳备产生危急电压一般状况卜,中性线是以大地作为导体,故其对地电压应为零,称为零线.因此相线对地必定形成肯定的电压差,可以形成电流网路,称其为火线.正常供电mi路由相线（火线）和中线（零线）形成.地线是仪器设存的外壳或屏蔽系统就近与大地连接的导线,其对地电阻小于4欧姆;它不参加供电网路,主要是爱护操作人员人身平安或抗干扰用的,许多状况下,中线和大地的连接问题会导致用电端中线对地电压大于零,因此三相五线制种将中性线（N线）和地线分开
12、对消退平安隐患具有重要意义.在三相四线制供电方式中,主要采纳TN-C系统供电,对于单相回路存在较大的,F安缺陷.单相二线供电方式,最大缺陷是在发生电器外壳碰相线时,干脆将220V相电压施加给此时正好触摸到的人,从而发生触电事故.因此假如把接外壳的爱护线PE和中性线N并联合用一根,事实上这也是极担心仝的.建筑物的配电线路由于接头松脱、导线断线等故障,很可能造成下图所示A点处开路,此时当其中一台设备开关接通后,在A点后面全部中性线上,将出现相电压,这个高电压又被设备接地引至全部插入插座的用电设备外壳上,而且其后的设备即使并未开启，外壳上也有220V电压,这是非常危急的.TN-C系统单相回路断零示意
13、图PEN三fflP在实忻使中性点严峻位移，导致三相负栽端相电压不再对称，负载相当于在相与相之间小联，阻值大的分得电压高，阻值小的分得电压低，若三相负战完全相等时，电压完全相等（低压为220V）当然出现有的电器烧掉了，有的没烧。A图-三相平衡时且零线完好；B、C图-三相不平衡，1.l负荷小，1.2和1.3负荷一样都大且零线断开。这时，零点按B图假如采纳三相五线制的TN-S供电系统,则不会出现这种状况,如下图所示,只有当爱护线断开,而且又有一台设备发生相线碰外壳,两故障同时出现时,才会出现与前述二线制中类似状TN-C-S方式供电系统在建筑施工临时供电中，假如前部分是TN-C方式供电，而施工规范规定
14、施工现场必需采纳TN-C-S系统的特点】）工作零线N与专用爱护线PE相联通，如图1-5ND这段线路不平衡电流比较大时，电气设备的接零爱护受到零线电位的影响。D点至后面PE线上没有电流，即该段导线上没有电压降，因此，TN-C-S系统可以降低电动机外壳对地的电压，然而又不能完全消退这个电压，这个电压的大小取决于ND线的负我不平衡的状况与ND这段线路的K度。负载越不平衡，ND线又很长时，设备外壳对地电压偏移就越大。所以要求负载不平衡电流不能太大，而且在PE线上应作硝:复接地2）PE线在任何状况下都不能进入漏电爱护器，因为线路末端的漏电爱护器动作会使前级漏电受护器跳闸造成大范围停电。规范规定：有接零爱护的零线不得申接任何开关和熔断器。3）对PE线除了在总箱处必需和N线相接以外，其他各分箱处均不得把N线和PE线相联,PE线上不许安装开关和熔断器，也不得兼顾用作PE线C为什么有时候合不上闸？在TN-C系统中，三相四线的N线应当作重复接地，但是N线接地后，干线首端便不能装设漏电爱护。因为漏电开关不允许后面的中线有重复
