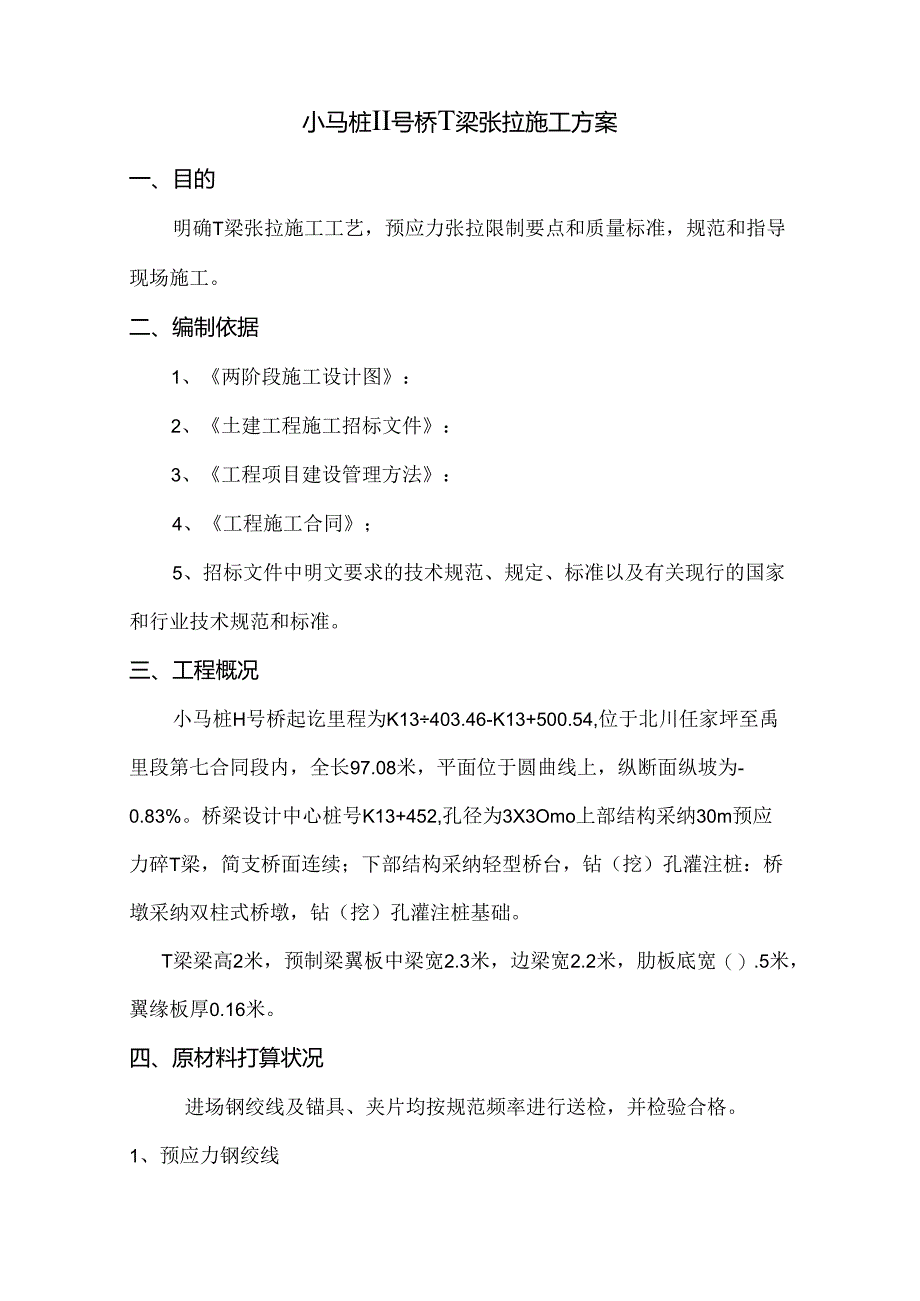

1、省道302线北川曲山至茂县段灾后重建工程（任家坪至禹里段）第七合同段预制T梁张拉施工方案邵阳马路桥梁建设有限责任公司省道302线北川曲山至茂县界段（曲山任家坪至禹里段）灾后重建工程施工第七合同段小马桩II号桥T梁张拉施工方案一、目的明确T梁张拉施工工艺，预应力张拉限制要点和质量标准，规范和指导现场施工。二、编制依据1、两阶段施工设计图：2、土建工程施工招标文件：3、工程项目建设管理方法：4、工程施工合同；5、招标文件中明文要求的技术规范、规定、标准以及有关现行的国家和行业技术规范和标准。三、工程概况小马桩H号桥起讫里程为K13403.46-K13+500.54,位于北川任家坪至禹里段第七合同段
2、内，全长97.08米，平面位于圆曲线上，纵断面纵坡为-0.83%。桥梁设计中心桩号K13+452,孔径为3X3Omo上部结构采纳30m预应力碎T梁，简支桥面连续；下部结构采纳轻型桥台，钻（挖）孔灌注桩：桥墩采纳双柱式桥墩，钻（挖）孔灌注桩基础。T梁梁高2米，预制梁翼板中梁宽2.3米，边梁宽2.2米，肋板底宽（）.5米，翼缘板厚0.16米。四、原材料打算状况进场钢绞线及锚具、夹片均按规范频率进行送检，并检验合格。1、预应力钢绞线本桥采纳纵向预应力钢束，采纳七丝捻制标准型钢绞线：IX7-15.20-1860-GB/T5224-20()3,其公称直径为15.20mm,公称面积14Omm-抗拉标准强度
3、fpk=1860MPa,弹性模量EP=I.95XIO5MPa(I经西南交通高校结构工程试验中心检测，其性能参数符合国家标准预应力混凝土用钢绞线(GB/T5224-2003)的规定。试验检测报告见附件。2、预应力体系主梁预应力锚固体系参照OVM体系和相应的水纹管体系设计。锚具及夹具经检验合格。经西南交通高校结构工程试验中心检测，符合预应力筋用锚具、夹具和连接器(GB/T14370-2007)、金属材料洛氏硬度试验第一部分(GB/T230.1-2009)规范要求。试验检测报告见附件。五、施加预应力1、机具及设备(1)、施加预应力所用的机具设备及仪表应由专人运用和管理，并定期维护和校验。千斤顶与压力
4、表应配套校验，以确定张拉力与压力表之间的关系曲线，校验应在有试验资质的法定计量技术机构定期进行。我单位将千斤顶和油表送交至西南交通高校结构工程试验中心进行检测，并出具检验书。张拉机具设备应与锚具配套运用，并应在进场时进行检查和校验。对长期不运用的张拉机具设备，应在运用前进行全面校验。运用期间的校验期限应视机具设备的状况确定，当千斤顶运用超过6个月或200次或在运用过程中出现不正常现象或检修以后应重新校院。(2)、施加预应力的打算工作对钢绞线施加应力之前，必需完成或检验以下工作:混凝土强度必需符合设计要求的可张拉条件，即混凝土强度达到设计强度的85%及龄期7天后方可进行箱梁预应力张拉;施工现场应
5、具备经批准的张拉程序和现场施工说明书。按设计要求，采纳两端张拉。依据通用设计图纸中要求，张拉依次为：100%Nl-5O%N2-1OO%N3-1OO%N2（如图1）。千斤顶和油发经法定计量技术机构检校，并出具鉴定证书；施工现场有具备预应力施工学问和能正确操作的施工人员：施工现场具备确保全体操作人员和设备平安的必要的预防措施;锚具安装正确，安装锚垫板应保证锚固面与钢束垂直。3、张拉应力限制（1）预应力筋的张拉限制力符合设计要求。依据设计要求，T梁限制张拉应力为0.75倍钢绞线标准强度，即限制应力为1395Mpa0（2）预应力筋采纳应力限制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值
6、应符合设计要求。若设计中无此规定，实际伸长值与理论伸长值的差值应限制在6%以内，否则应暂停张拉，待查明缘由并实行措施予以调整后，方可接着张拉。（3）预应力筋的理论伸长值Gnm）计算：1.=生ApEp式中：Pp一一预应力筋的平均张拉力（N：1.一一预应力筋的长度（mm）：Ap预应力筋的截面面积（mm2）；Ep一一预应力筋的弹性模量（Nmn）,设计钢绞线弹性模量为1.95X105,经检测钢绞线弹性模量为1.99IO5o（4）侦应力筋平均张拉力计算：PP=P（IdkX（kx+0）式中：PP一预应力筋平均张拉力（N）；P预应力筋张拉端的限制张拉力（N）；X一一从张拉端至计算截面的孔道长度（m）；。一从
7、张拉端至计算截面曲线孔道部分切线的夹角之和（rad）;k孔道每米局部偏差对摩擦的影响系数，k=0.0015:一一预应力筋与孔道壁的摩擦系数，=0.25:(5)限制张拉力P=OCUnApnOCon张拉限制应力，即设计图中的0.75fpk=1395(Mpa);Ap单根钢绞线截面面积(Inm2)：n一一钢束中钢绞线数量。4、N1N3纵向钢绞线采纳两端张拉，计算时预应力筋的长度为锚端至第一跨跨中位置，即预应力筋的长度为整体的一半。(1) Nl的平均张拉力和理论伸长值：x=14.758m,0=0.1309(11i)(钢绞线切线角之和X九/180)kx+0=0.001514.758+0.250.1309=
8、0.0549OCon=O75X1860=1395(MPa),Ap=140(mm2),n=9P,=1395I4O9(1-e-o5)0.0549=1710322N.11710322l4758i-1.=100.7mmI4O9199000扣除初应力以下(10%初始张拉力)的一端张拉力伸长值为:,.1.17l03214758n.1.l=10.1mm1409l99000单端引伸量为：100.7-10.1=90.6mm(小于设计值)(2) N2的平均张拉力和理论伸长值:x=14.749m,=0.253(rad)(钢绞线切线角之和X11180)kx+0=0.001514.749+O.25O.253=O.O85
9、0ton=0.751860=1395(Mpa),Ap=140(mm2),n=10Pp=1395I4O1O(1-e00R5)/0.085=1872300N.i187234749nn11.=99.1mmI40xl0x99000扣除初应力以下（10%初始张拉力）的一端张拉力伸长值为:A1.I=9.9nn187230x14749140x10x199000单端引伸量为:99.1-9.9=89.2mm（小于设计值）（3）N3的平均张拉力和理论伸长值:X=14.720m,0=0.253(rad)(钢绞线切线角之和Xn/180)kx+0=0.001514.72O+O.25O.253=O.O85Ocon=0.7
10、51860=1395(Mpa),p=140(mm2),n=10P,=139514010(l.e-5)0.085=1872300N.,18723()O1472Onon1.=98.9nmI4O1O199OO()扣除初应力以下（10%初始张拉力）的一端张拉力伸长值为:.18723014720nnA1.l=9.9mm1400199(X)0单端引伸量为：98.9-9.9=89.0mn（小于设计值）5、预应力筋张拉的实际伸长值。预应力筋张拉时，应先调整到初应力。0,该初应力为张拉限制应力。cn的10%，伸长值应从初预应力时起先测量。预应力筋实际伸长值除量测的伸长值外，必需加上初应力以下的推算伸长值。预应力
11、筋张拉的实际伸长值A1.S=A1.1+A1.2式中：1.1一一从初应力到最大张拉应力间的实测伸长值（mm）；A1.2一一初应力以下的推算伸长值（mm）。式中：010%的张拉限制应力，即为139.5MPaXAPXn（N）1.预应力筋的长度（mm）；Ay一一单根钢绞线截面面积(m11);Ep预应力筋的弹性模量(Nn11r)在张拉过程中主要限制实际伸长值与理论伸长值的关系，即(A1.1.)1.().06.六、依据油顶和油表的鉴定证书，确定其相关线性关系方程和相关系数，在张拉过程中便于检查油表对应的张拉力和伸长值：当油顶编号为：0521#,油表编号为:2471#时,相关关系方程为：Y=0.0219x+
12、0.1170R2=0.9999当油顶编号为:0626#,油表编号为:2228#时,相关关系方程为:Y=0.0217x+0.0954R2=0.9999式中：Y:油表读数(MPa)x:油顶压力(KN)R：线性相关系数。分别计算Nl、N2、N3在采纳各厂斤顶和油表时的压力和伸长值：1、Nl、当油顶编号为:0521#,油表编号为:2471#时张拉力比例张拉力值(油顶压力)KN对应油表读数MPa相应理论伸长值(mm)张拉10%171.03.8610.1张拉20%342.17.6120.1张拉50%855.218.8350.3张拉100%1710.337.56100.7(2)、当油顶编号为：0626#,油
13、表编号为:2228#时张拉力比例张拉力值(油对应油表读数相应理论伸长顶压力）KNMPa值（mm）张拉10%171.03.8110.1张拉20%342.17.5220.1张拉50%855.218.6550.3张拉100%1710.337.19100.72、N2、当油顶编号为:0521#,油表编号为:2471#时张拉力比例张拉力值（油顶压力）KN对应油表读数（MPa）相应理论伸长值（mm）张拉10%187.24.219.9张拉20%374.58.3219.8张拉50%936.220.6149.6张拉100%1872.341.1199.1（2）、当油顶编号为：0626#,油表编号为:2228#时张拉
14、力比例张拉力值（油顶压力）KN对应油表读数（MPa）相应理论伸长值（Inm）张拉10%187.24.169.9张拉20%374.58.2219.8张拉50%936.220.4149.6张拉100%1872.340.7299.13、N3、当油顶编号为:0521#,油表编号为：2471#时张拉力比例张拉力值(油顶压力)KN对应油表读数(MPa)相应理论伸长值(mm)张拉10%187.24.219.9张拉20%374.58.3219.8张拉50%936.220.6149.5张拉100%1872.341.1198.9(2)、当油顶编号为：0626#,油表编号为：2228#时张拉力比例张拉力值(油顶压力)KN对应油表读数(MPa)相应理论伸长值(Inm)张拉10%187.24.169.9张拉20%374.58.2219.8张拉50%936.220.4149.5张拉100%1872.340.7298.9七、张拉及留意事项I
