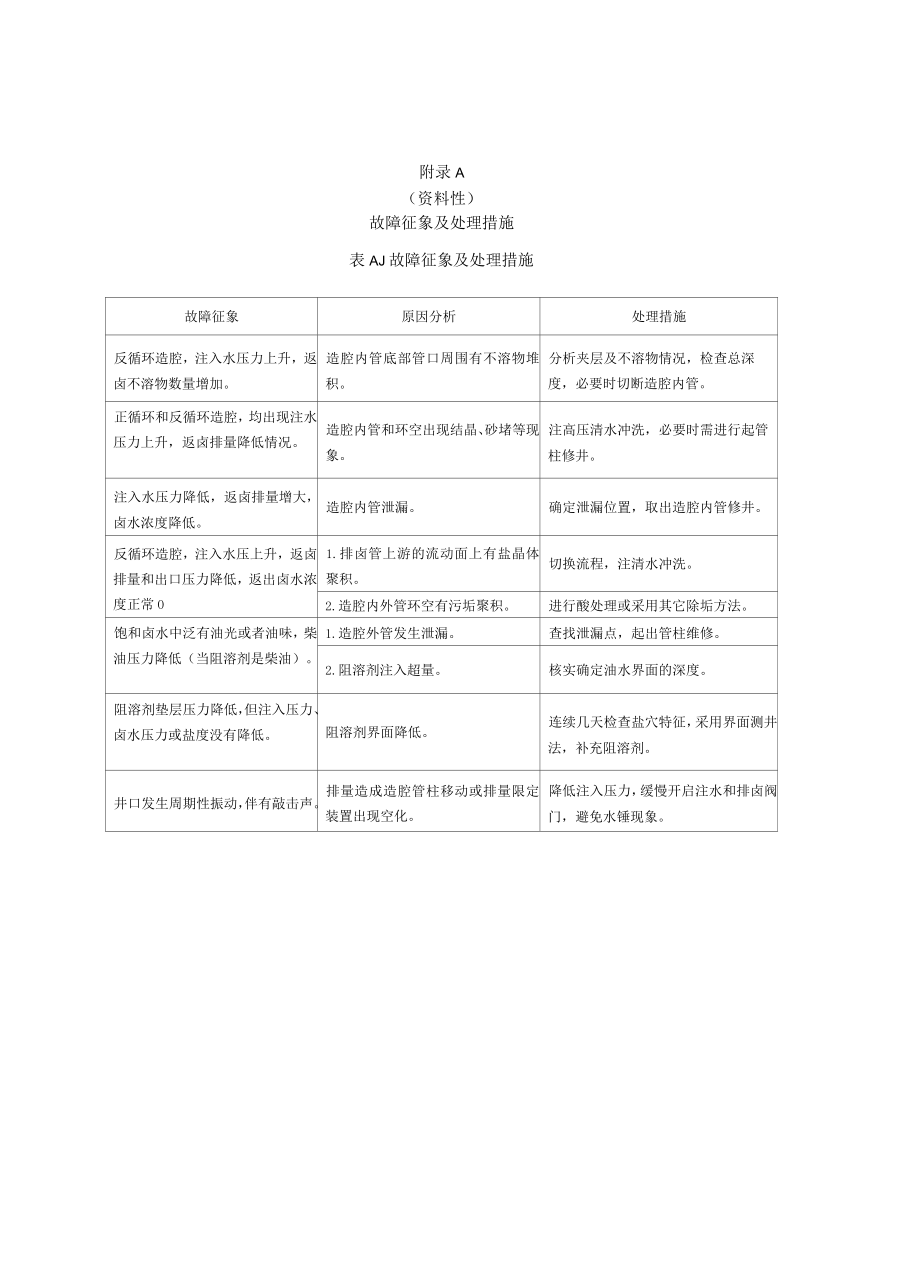

1、附录A(资料性)故障征象及处理措施表AJ故障征象及处理措施故障征象原因分析处理措施反循环造腔,注入水压力上升,返卤不溶物数量增加。造腔内管底部管口周围有不溶物堆积。分析夹层及不溶物情况,检查总深度,必要时切断造腔内管。正循环和反循环造腔,均出现注水压力上升,返卤排量降低情况。造腔内管和环空出现结晶、砂堵等现象。注高压清水冲洗,必要时需进行起管柱修井。注入水压力降低,返卤排量增大,卤水浓度降低。造腔内管泄漏。确定泄漏位置,取出造腔内管修井。反循环造腔,注入水压上升,返卤排量和出口压力降低,返出卤水浓度正常O1.排卤管上游的流动面上有盐晶体聚积。切换流程,注清水冲洗。2.造腔内外管环空有污垢聚积。

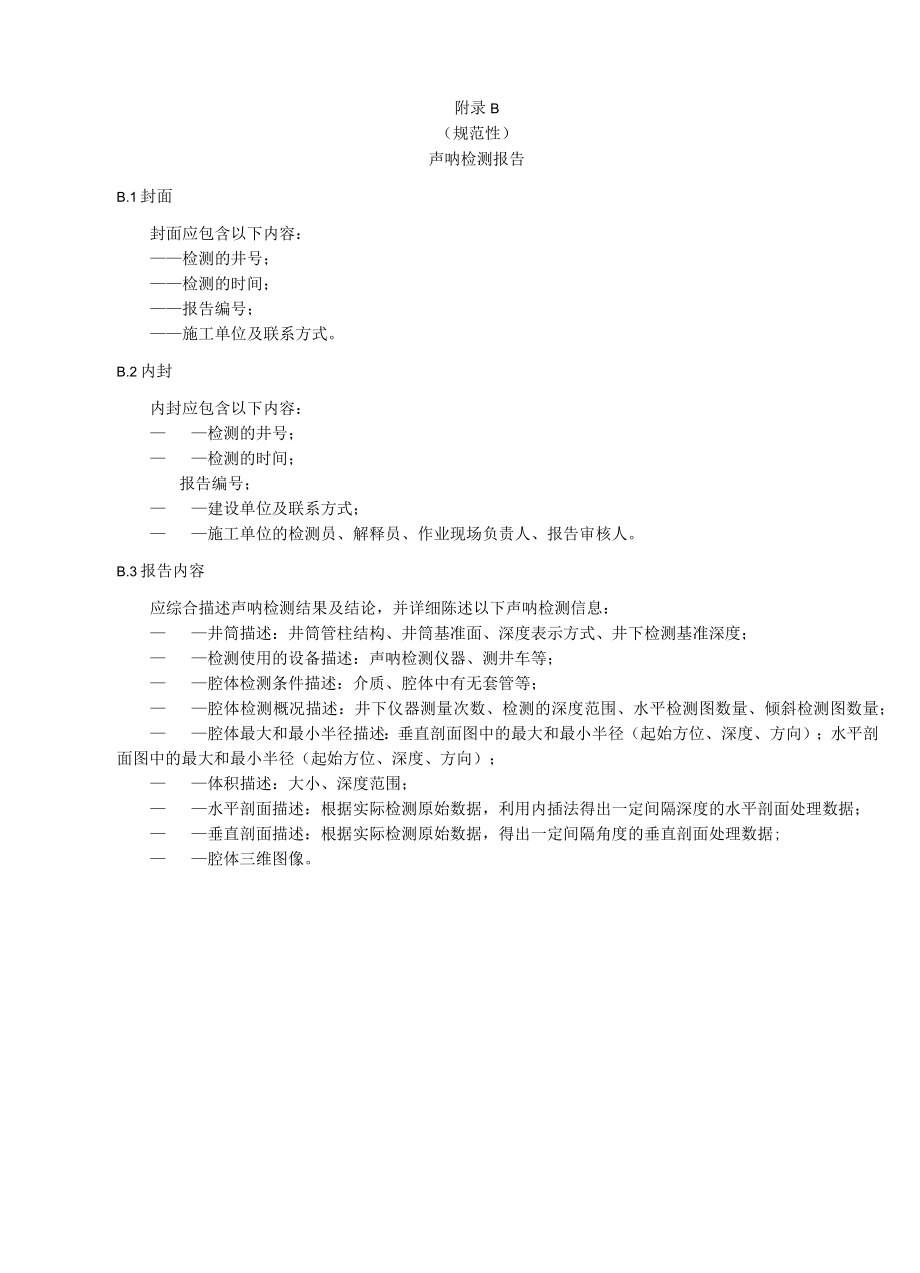

2、进行酸处理或采用其它除垢方法。饱和卤水中泛有油光或者油味,柴油压力降低(当阻溶剂是柴油)。1.造腔外管发生泄漏。查找泄漏点,起出管柱维修。2.阻溶剂注入超量。核实确定油水界面的深度。阻溶剂垫层压力降低,但注入压力、卤水压力或盐度没有降低。阻溶剂界面降低。连续几天检查盐穴特征,采用界面测井法,补充阻溶剂。井口发生周期性振动,伴有敲击声。排量造成造腔管柱移动或排量限定装置出现空化。降低注入压力,缓慢开启注水和排卤阀门,避免水锤现象。附录B(规范性)声呐检测报告B.1封面封面应包含以下内容:检测的井号;检测的时间;报告编号;施工单位及联系方式。B.2内封内封应包含以下内容: 检测的井号; 检测的时间

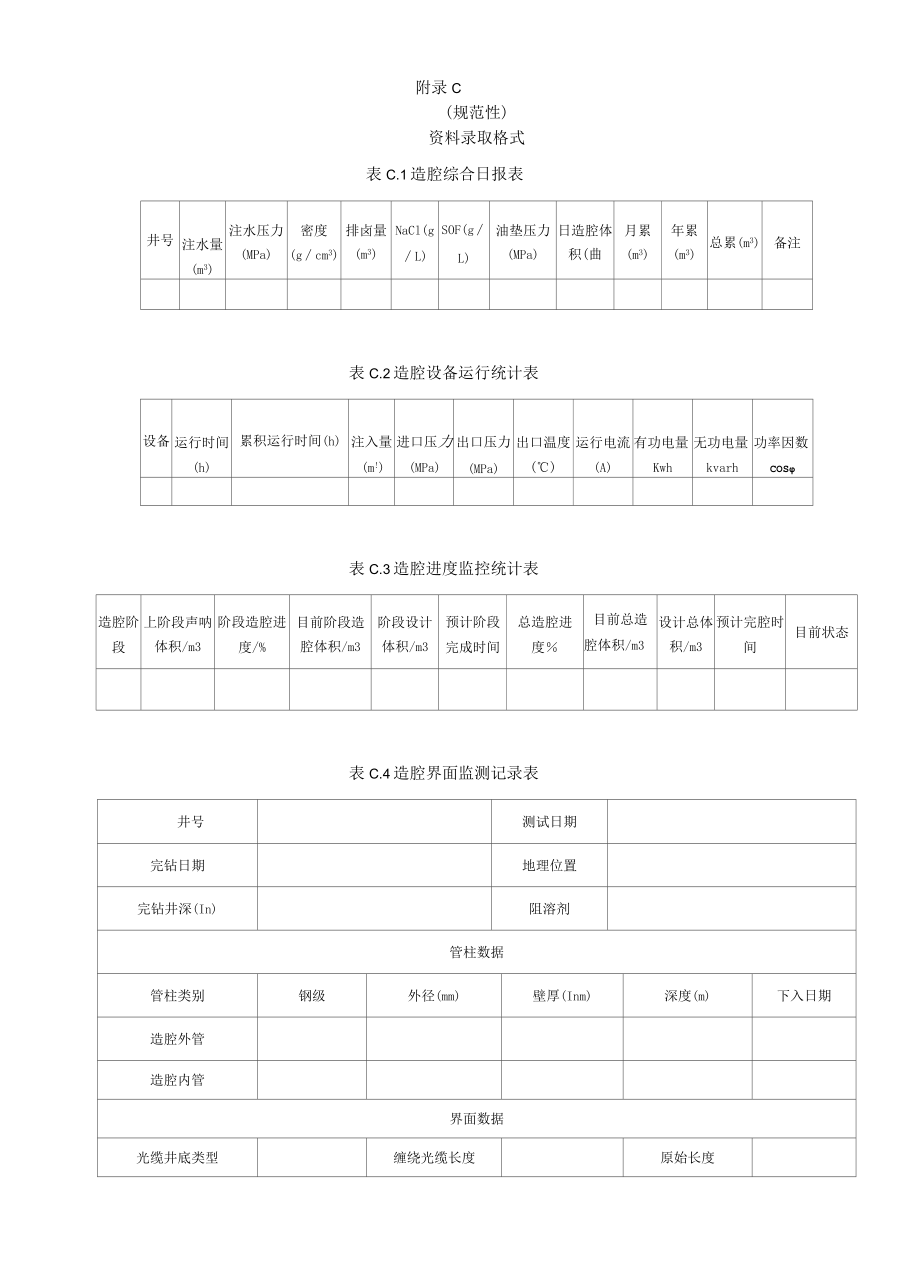

3、;报告编号; 建设单位及联系方式; 施工单位的检测员、解释员、作业现场负责人、报告审核人。B.3报告内容应综合描述声呐检测结果及结论,并详细陈述以下声呐检测信息: 井筒描述:井筒管柱结构、井筒基准面、深度表示方式、井下检测基准深度; 检测使用的设备描述:声呐检测仪器、测井车等; 腔体检测条件描述:介质、腔体中有无套管等; 腔体检测概况描述:井下仪器测量次数、检测的深度范围、水平检测图数量、倾斜检测图数量; 腔体最大和最小半径描述:垂直剖面图中的最大和最小半径(起始方位、深度、方向);水平剖面图中的最大和最小半径(起始方位、深度、方向); 体积描述:大小、深度范围; 水平剖面描述:根据实际检测原
