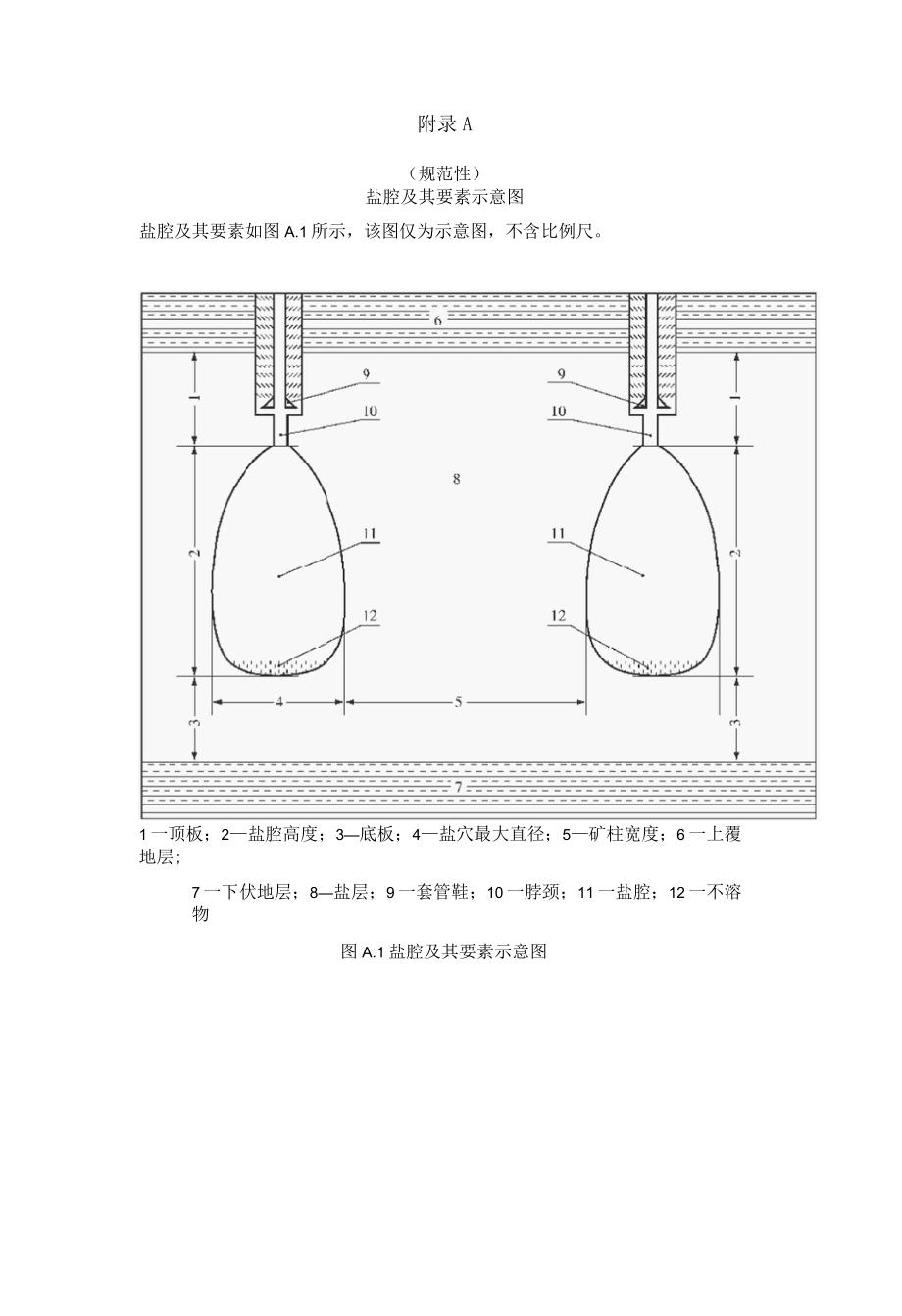

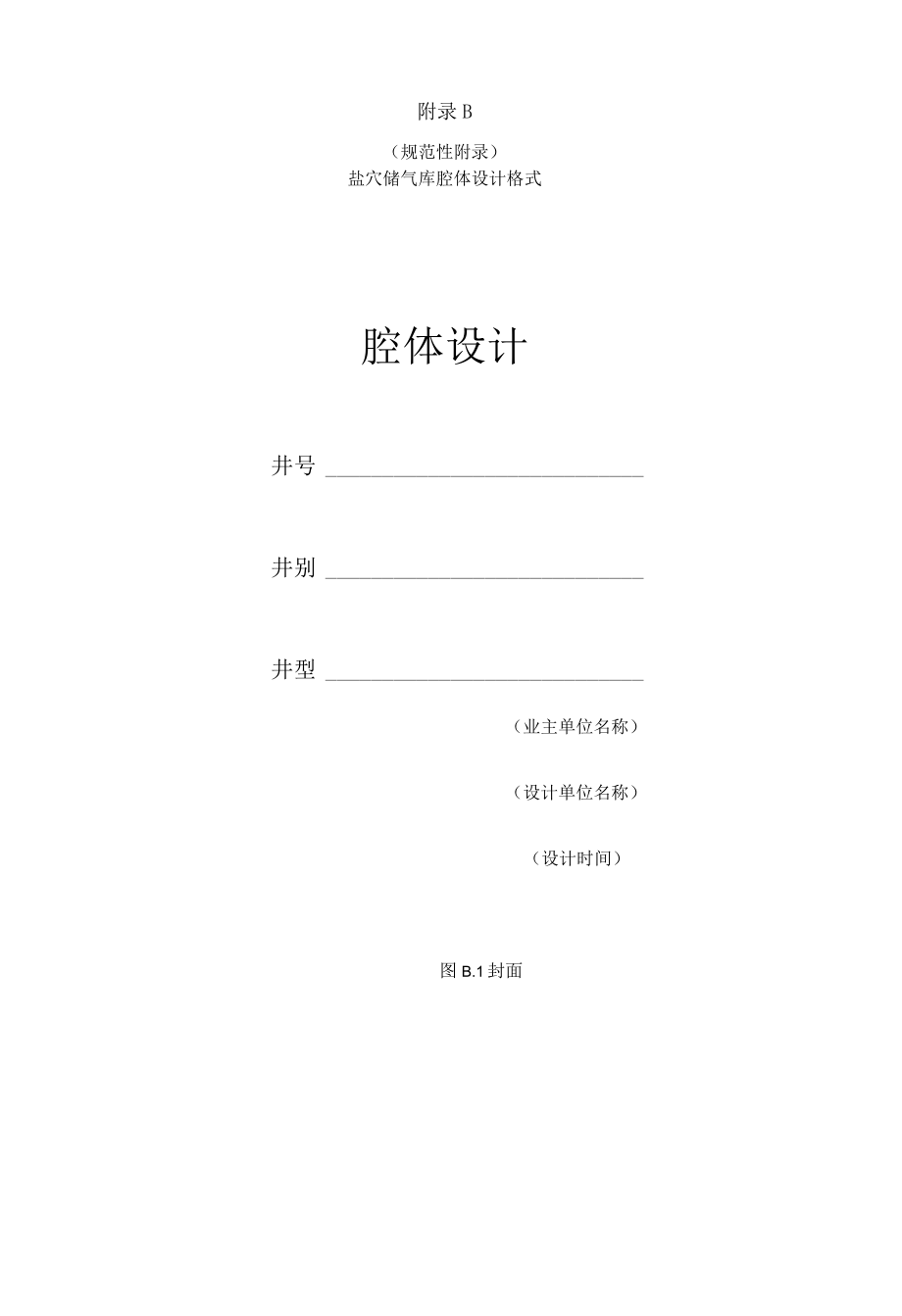

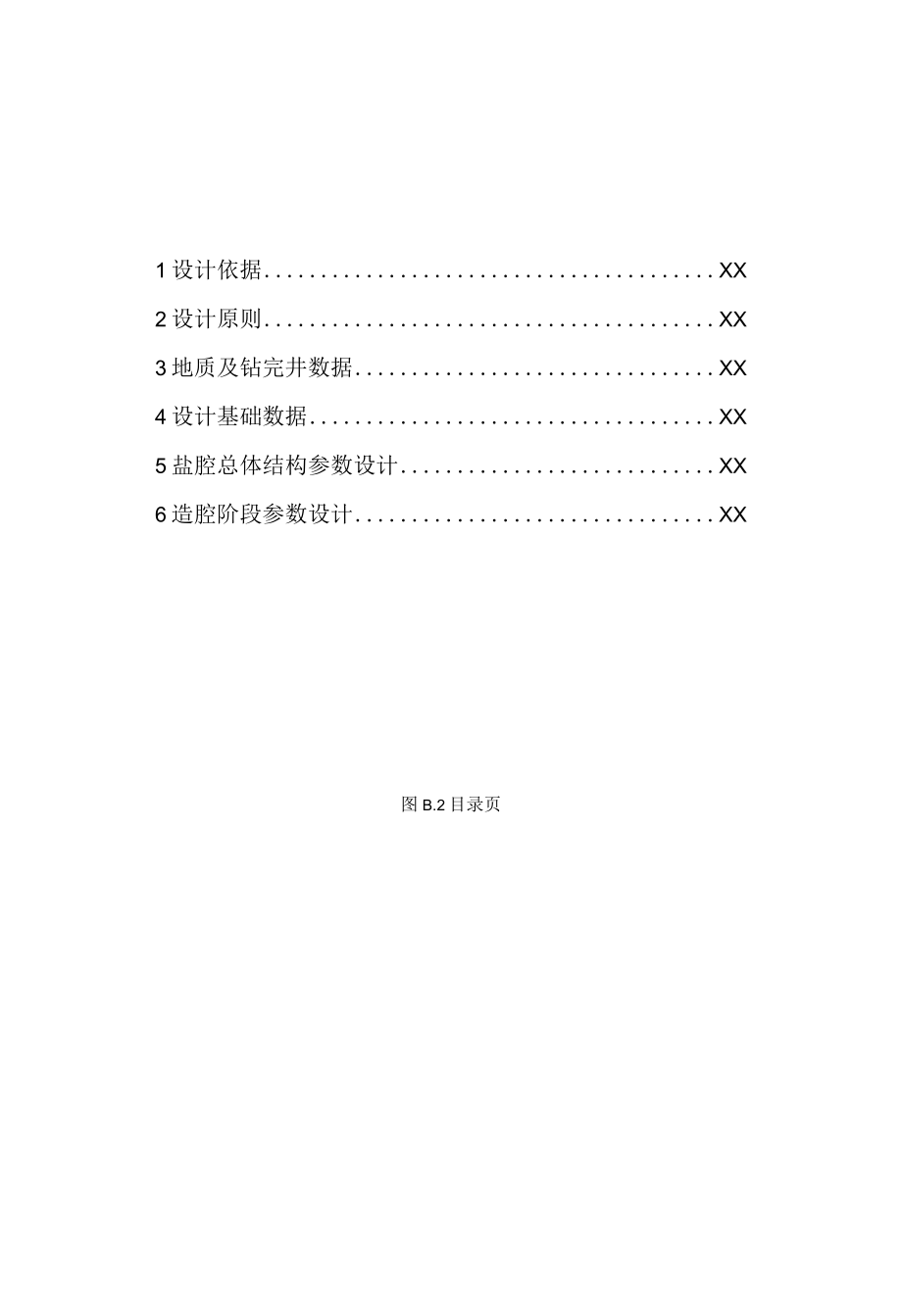

1、附录A（规范性）盐腔及其要素示意图盐腔及其要素如图A.1所示，该图仅为示意图，不含比例尺。1一顶板；2盐腔高度；3底板；4盐穴最大直径；5矿柱宽度；6一上覆地层;7一下伏地层；8盐层；9一套管鞋；10一脖颈；11一盐腔；12一不溶物图A.1盐腔及其要素示意图附录B（规范性附录）盐穴储气库腔体设计格式腔体设计井号井别井型（业主单位名称）（设计单位名称）（设计时间）图B.1封面1设计依据XX2设计原则XX3地质及钻完井数据XX4设计基础数据XX5盐腔总体结构参数设计XX6造腔阶段参数设计XX图B.2目录页B.1设计依据B.2设计原则B.3地质及钻完井数据表B.1地质及钻完井基础数据基本数据项目井号
2、井别S地理位置构造位置测线位置二维三维口标井坐X经纬度东经Y北纬地面海拔磁偏角完钻井深完钻层位目的层套管下深B.4设计基础数据表B.2设计基础数据序号参数取值1造腔盐层厚度(m)2盐层埋深(m)3侧溶速率(mmh)4上溶速率(mm/h)5O)6堆积系数7盐层温度(OC)8盐岩密度(kg/d)9不溶物含量()B.5盐腔总体结构参数设计表B.3设计基础数据序号参数取值1脖颈厚度(In)2腔顶深度(m)3腔底深度(In)4腔体高度(In)5腔体总体积(m3)6腔体有效体积(ml7残渣体积(m3)8腔体最大直径(In)B.6造腔阶段参数设计表B.4造腔阶段参数造腔阶段循环方式阻溶剂位置(m)中间管位置(m)中心管位置(In)阶段溶蚀时间(day)注水排量(m7h)总体积(m3)阶段有效体积(m3)残渣位置(m)排卤浓度(gL)阶段采盐量12345678910
