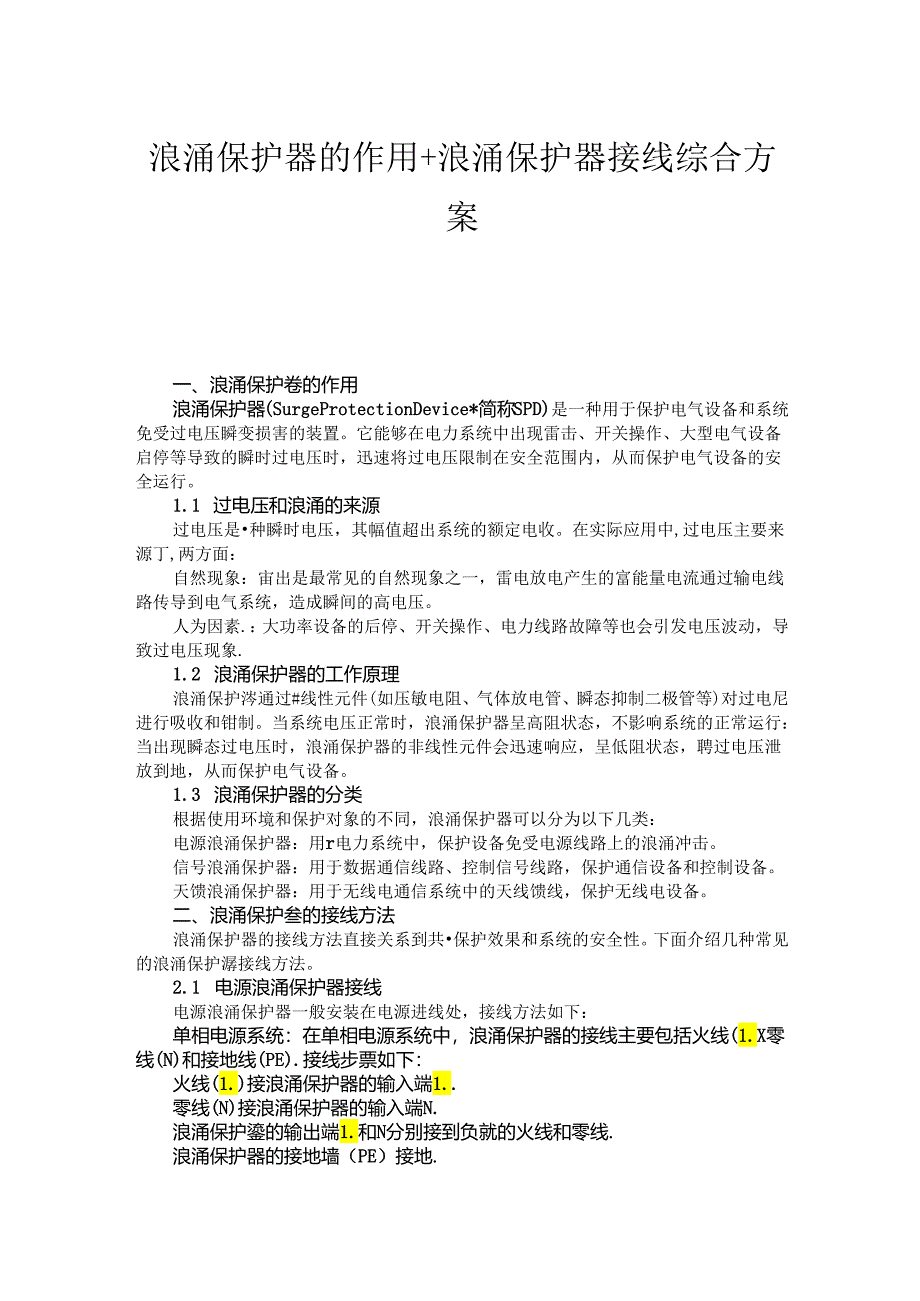

1、浪涌保护器的作用+浪涌保护器接线综合方案一、浪涌保护卷的作用浪涌保护器(SurgeProtectionDevice*简称SPD)是一种用于保护电气设备和系统免受过电压瞬变损害的装置。它能够在电力系统中出现雷击、开关操作、大型电气设备启停等导致的瞬时过电压时，迅速将过电压限制在安全范围内，从而保护电气设备的安全运行。1.1 过电压和浪涌的来源过电压是种瞬时电压，其幅值超出系统的额定电收。在实际应用中,过电压主要来源丁,两方面：自然现象：宙出是最常见的自然现象之一，雷电放电产生的富能量电流通过输电线路传导到电气系统，造成瞬间的高电压。人为因素.：大功率设备的后停、开关操作、电力线路故障等也会引发电
2、压波动，导致过电压现象.1.2 浪涌保护器的工作原理浪涌保护涔通过#线性元件(如压敏电阻、气体放电管、瞬态抑制二极管等)对过电尼进行吸收和钳制。当系统电压正常时，浪涌保护器呈高阻状态，不影响系统的正常运行：当出现瞬态过电压时，浪涌保护器的非线性元件会迅速响应，呈低阻状态，聘过电压泄放到地，从而保护电气设备。1.3 浪涌保护器的分类根据使用环境和保护对象的不同，浪涌保护器可以分为以下几类：电源浪涌保护器：用r电力系统中，保护设备免受电源线路上的浪涌冲击。信号浪涌保护器：用于数据通信线路、控制信号线路，保护通信设备和控制设备。天馈浪涌保护器：用于无线电通信系统中的天线馈线，保护无线电设备。二、浪涌

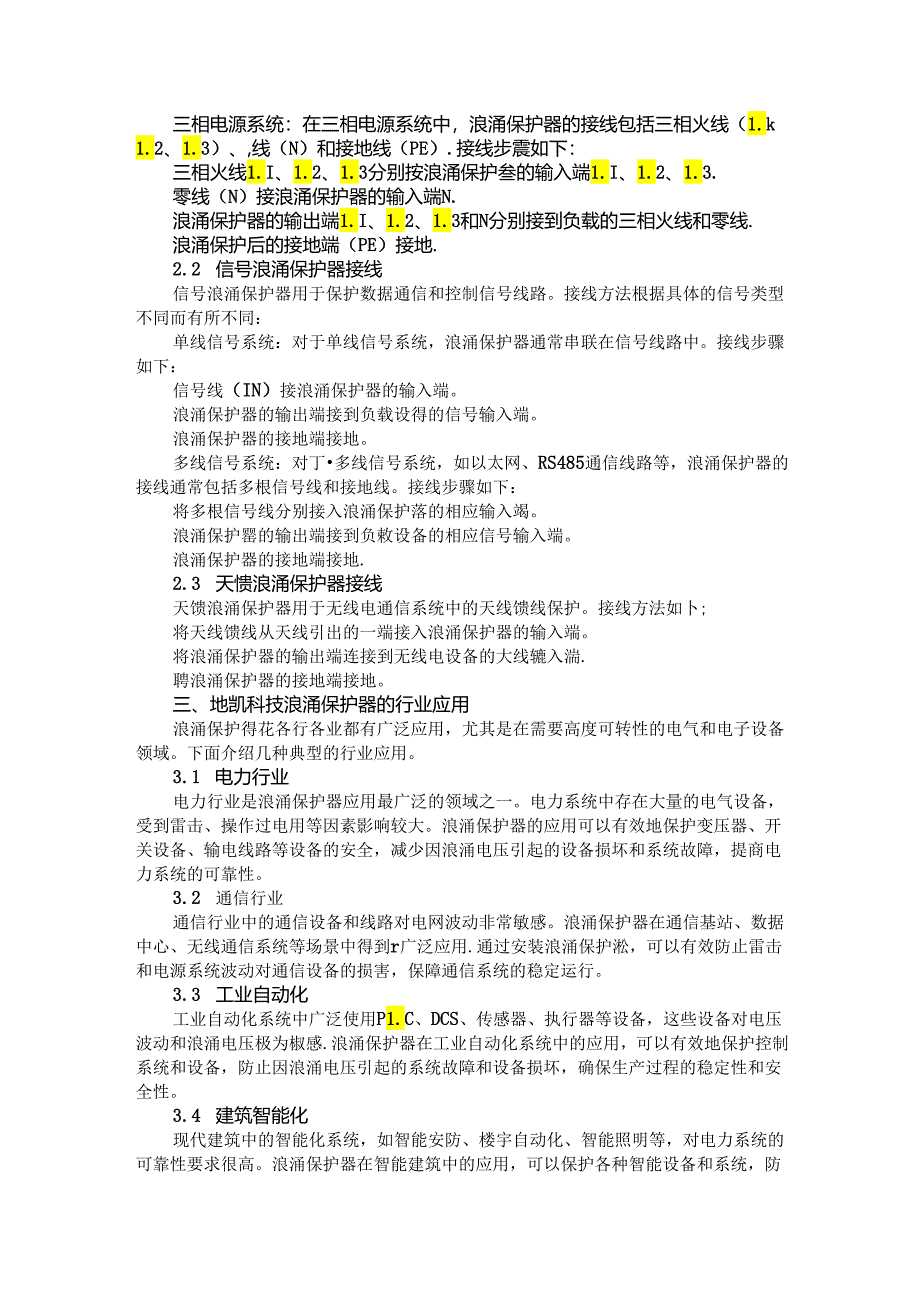

3、保护叁的接线方法浪涌保护器的接线方法直接关系到共保护效果和系统的安全性。下面介绍几种常见的浪涌保护潺接线方法。2.1 电源浪涌保护器接线电源浪涌保护器一般安装在电源进线处，接线方法如下：单相电源系统：在单相电源系统中，浪涌保护器的接线主要包括火线(1.X零线(N)和接地线(PE).接线步票如下：火线(1.)接浪涌保护器的输入端1.零线(N)接浪涌保护器的输入端N.浪涌保护鎏的输出端1.和N分别接到负就的火线和零线.浪涌保护器的接地墙（PE）接地.三相电源系统：在三相电源系统中，浪涌保护器的接线包括三相火线（1.k1.2、1.3）、,线（N）和接地线（PE）.接线步震如下：三相火线1.I、1.2
4、、1.3分别按浪涌保护叁的输入端1.I、1.2、1.3.零线（N）接浪涌保护器的输入端N.浪涌保护器的输出端1.I、1.2、1.3和N分别接到负载的三相火线和零线.浪涌保护后的接地端（PE）接地.2.2 信号浪涌保护器接线信号浪涌保护器用于保护数据通信和控制信号线路。接线方法根据具体的信号类型不同而有所不同：单线信号系统：对于单线信号系统，浪涌保护器通常串联在信号线路中。接线步骤如下：信号线（IN）接浪涌保护器的输入端。浪涌保护器的输出端接到负载设得的信号输入端。浪涌保护器的接地端接地。多线信号系统：对丁多线信号系统，如以太网、RS485通信线路等，浪涌保护器的接线通常包括多根信号线和接地线。
5、接线步骤如下：将多根信号线分别接入浪涌保护落的相应输入竭。浪涌保护罂的输出端接到负敕设备的相应信号输入端。浪涌保护器的接地端接地.2.3 天愦浪涌保护器接线天馈浪涌保护器用于无线电通信系统中的天线馈线保护。接线方法如卜;将天线馈线从天线引出的一端接入浪涌保护器的输入端。将浪涌保护器的输出端连接到无线电设备的大线辘入湍.聘浪涌保护器的接地端接地。三、地凯科技浪涌保护器的行业应用浪涌保护得花各行各业都有广泛应用，尤其是在需要高度可转性的电气和电子设备领域。下面介绍几种典型的行业应用。3.1 电力行业电力行业是浪涌保护器应用最广泛的领域之一。电力系统中存在大量的电气设备，受到雷击、操作过电用等因素影
6、响较大。浪涌保护器的应用可以有效地保护变压器、开关设备、输电线路等设备的安全，减少因浪涌电压引起的设备损坏和系统故障，提商电力系统的可靠性。3.2 通信行业通信行业中的通信设备和线路对电网波动非常敏感。浪涌保护器在通信基站、数据中心、无线通信系统等场景中得到r广泛应用.通过安装浪涌保护淞，可以有效防止雷击和电源系统波动对通信设备的损害，保障通信系统的稳定运行。3.3 工业自动化工业自动化系统中广泛使用P1.C、DCS、传感器、执行器等设备，这些设备对电压波动和浪涌电压极为椒感.浪涌保护器在工业自动化系统中的应用，可以有效地保护控制系统和设备，防止因浪涌电压引起的系统故障和设备损坏，确保生产过程

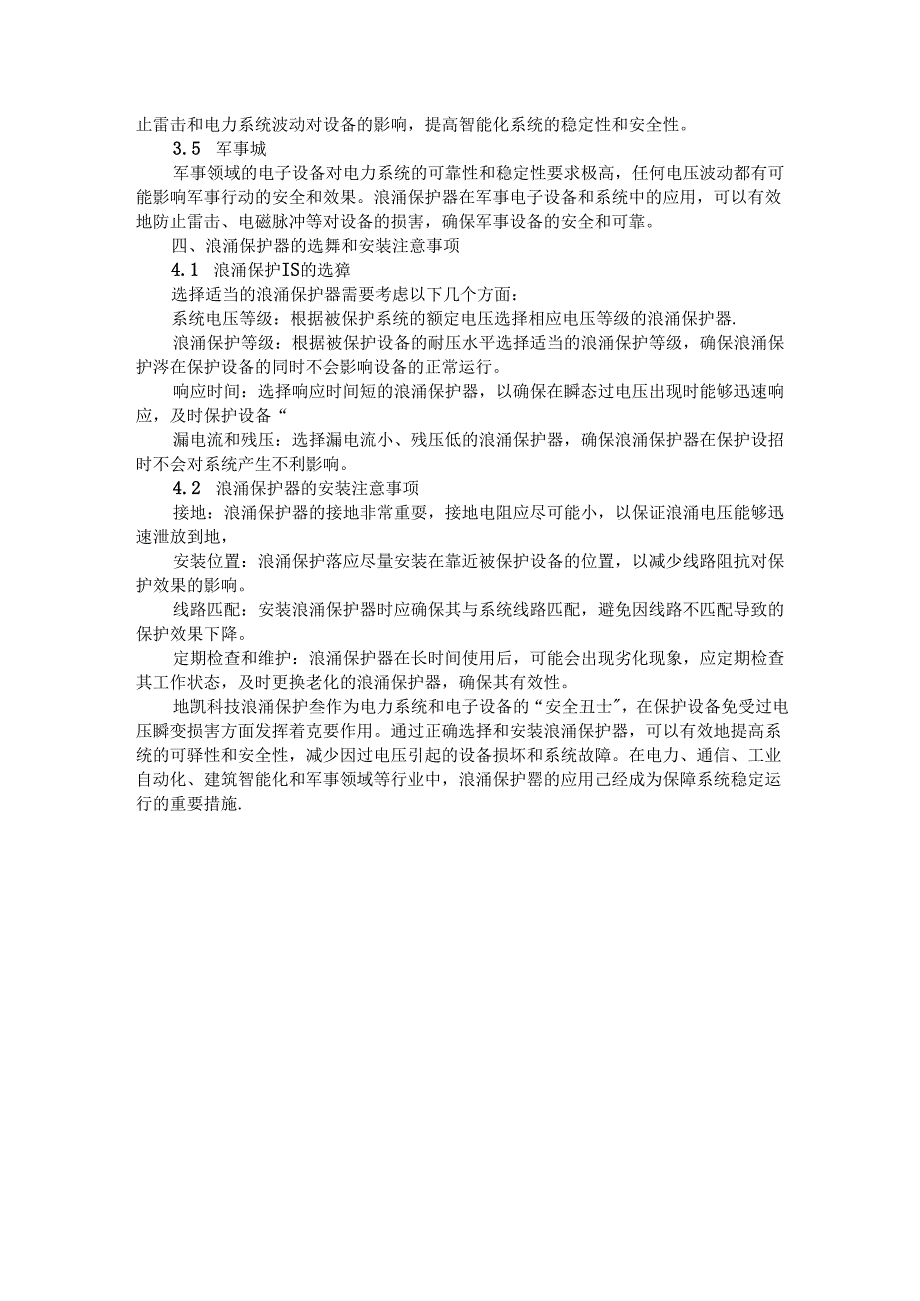

7、的稳定性和安全性。3.4 建筑智能化现代建筑中的智能化系统，如智能安防、楼宇自动化、智能照明等，对电力系统的可靠性要求很高。浪涌保护器在智能建筑中的应用，可以保护各种智能设备和系统，防止雷击和电力系统波动对设备的影响，提高智能化系统的稳定性和安全性。3.5 军事城军事领域的电子设备对电力系统的可靠性和稳定性要求极高，任何电压波动都有可能影响军事行动的安全和效果。浪涌保护器在军事电子设备和系统中的应用，可以有效地防止雷击、电磁脉冲等对设备的损害，确保军事设备的安全和可靠。四、浪涌保护器的选舞和安装注意事项4.1 浪涌保护IS的选獐选择适当的浪涌保护器需要考虑以下几个方面：系统电压等级：根据被保护
8、系统的额定电压选择相应电压等级的浪涌保护器.浪涌保护等级：根据被保护设备的耐压水平选择适当的浪涌保护等级，确保浪涌保护涔在保护设备的同时不会影响设备的正常运行。响应时间：选择响应时间短的浪涌保护器，以确保在瞬态过电压出现时能够迅速响应，及时保护设备“漏电流和残压：选择漏电流小、残压低的浪涌保护器，确保浪涌保护器在保护设招时不会对系统产生不利影响。4.2 浪涌保护器的安装注意事项接地：浪涌保护器的接地非常重耍，接地电阻应尽可能小，以保证浪涌电压能够迅速泄放到地，安装位置：浪涌保护落应尽量安装在靠近被保护设备的位置，以减少线路阻抗对保护效果的影响。线路匹配：安装浪涌保护器时应确保其与系统线路匹配，避免因线路不匹配导致的保护效果下降。定期检查和维护：浪涌保护器在长时间使用后，可能会出现劣化现象，应定期检查其工作状态，及时更换老化的浪涌保护器，确保其有效性。地凯科技浪涌保护叁作为电力系统和电子设备的“安全丑士，在保护设备免受过电压瞬变损害方面发挥着克要作用。通过正确选择和安装浪涌保护器，可以有效地提高系统的可驿性和安全性，减少因过电压引起的设备损坏和系统故障。在电力、通信、工业自动化、建筑智能化和军事领域等行业中，浪涌保护罂的应用己经成为保障系统稳定运行的重要措施.
