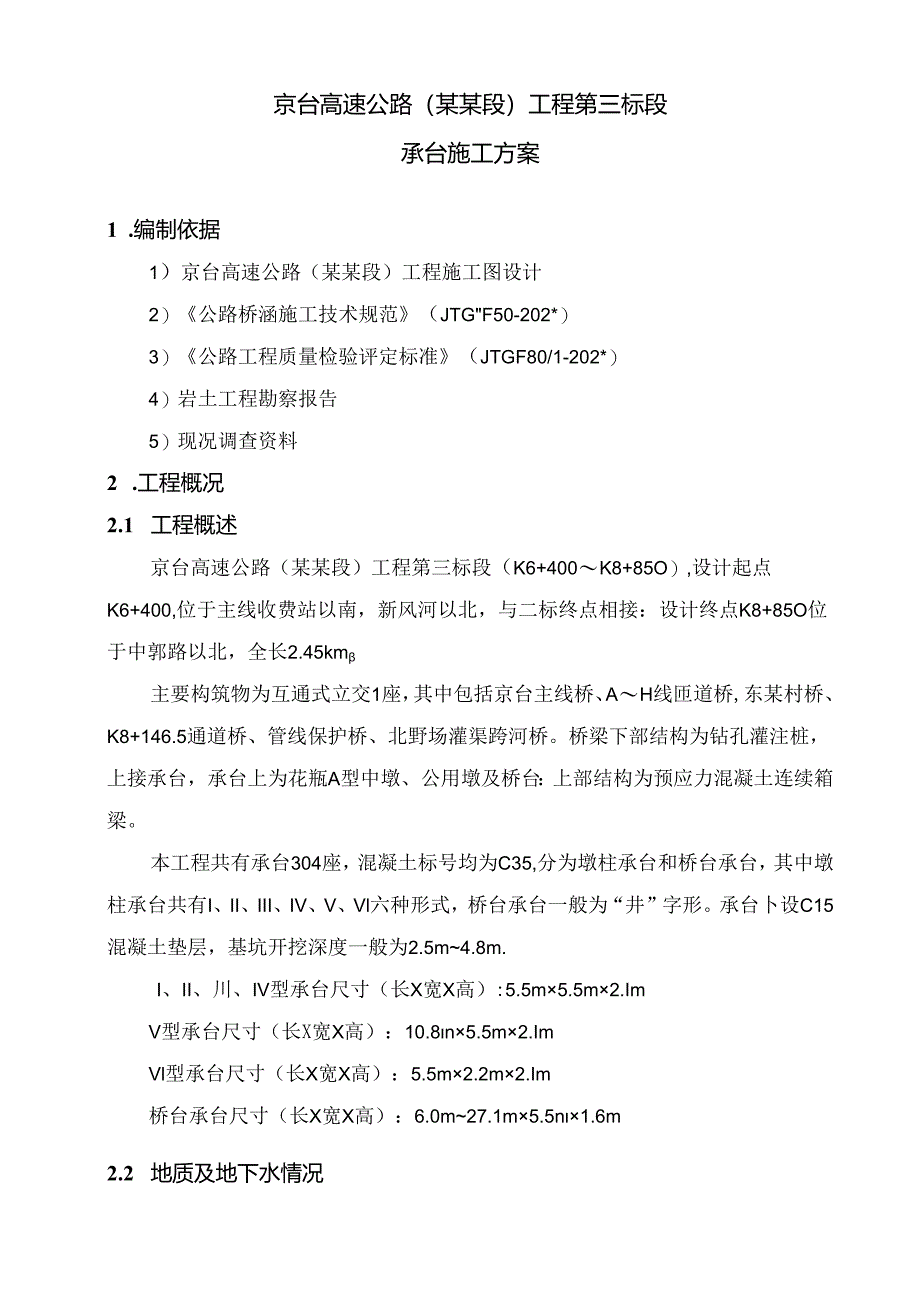

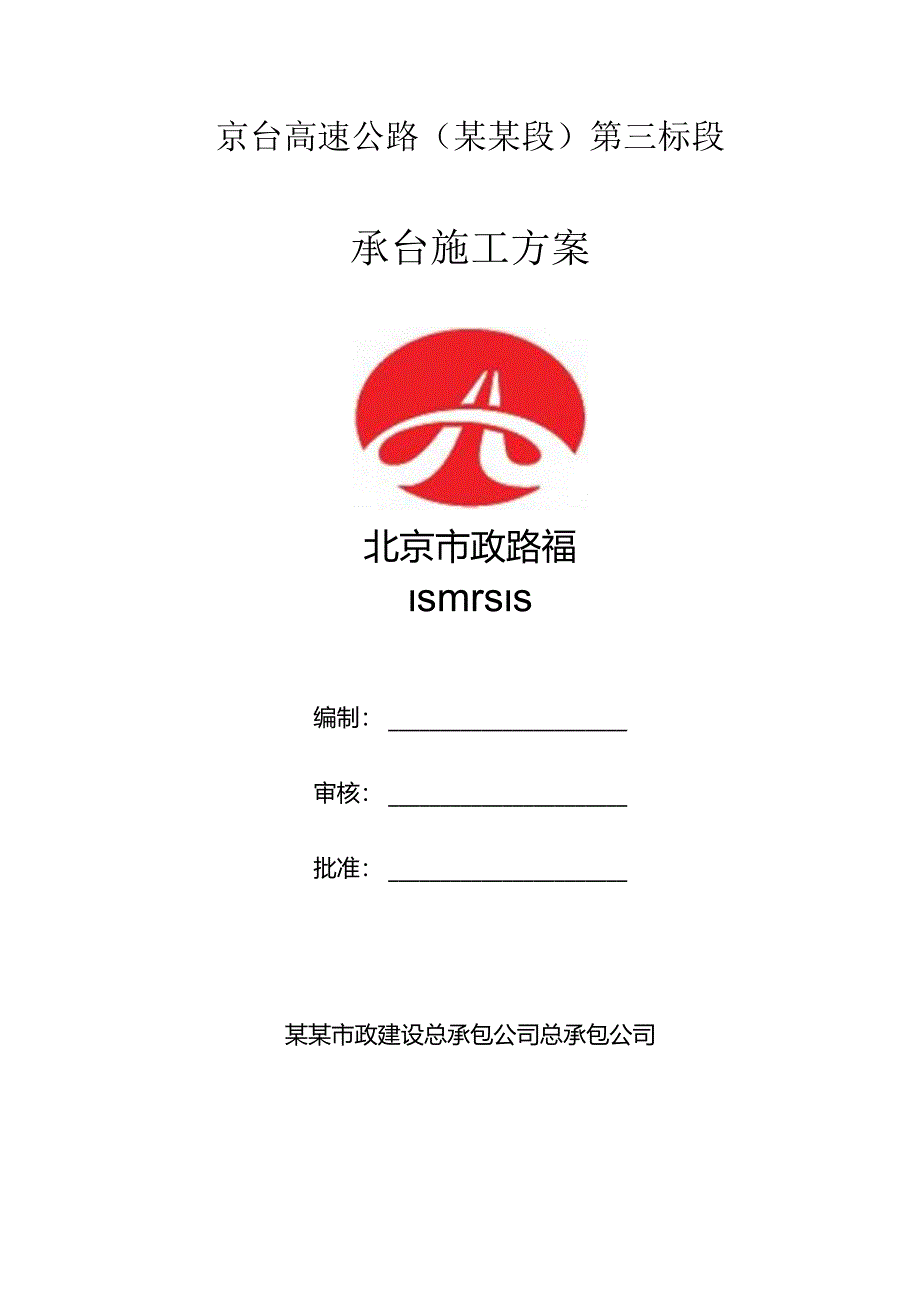

1、京台高速公路（某某段）第三标段承台施工方案北京市政路福smrss编制：审核：批准：某某市政建设总承包公司总承包公司京台高速公路（某某段）第三标段项目经理部202*年10月目录1. 编制依据12. 工程概况13. 施工部署及计划安排34. 施工准备45. 主要施工方法及技术措施56. 质量检验评定标准97. 质量保证措施H8. 安全施工措施139. 环境保护与文明施工措施1710. 冬季施工措施1711. 雨季施工措施20京台高速公路（某某段）工程第三标段承台施工方案1 .编制依据1）京台高速公路（某某段）工程施工图设计2）公路桥涵施工技术规范（JTGF50-202*）3）公路工程质量检验评定标
2、准（JTGF80/1-202*）4）岩土工程勘察报告5）现况调查资料2 .工程概况2.1 工程概述京台高速公路（某某段）工程第三标段（K6+400K8+85O）,设计起点K6+400,位于主线收费站以南，新风河以北，与二标终点相接：设计终点K8+85O位于中郭路以北，全长2.45km主要构筑物为互通式立交1座，其中包括京台主线桥、AH线匝道桥,东某村桥、K8+146.5通道桥、管线保护桥、北野场灌渠跨河桥。桥梁下部结构为钻孔灌注桩，上接承台，承台上为花瓶A型中墩、公用墩及桥台：上部结构为预应力混凝土连续箱梁。本工程共有承台304座，混凝土标号均为C35,分为墩柱承台和桥台承台，其中墩柱承台共有
3、I、II、III、IV、V、Vl六种形式，桥台承台一般为“井”字形。承台卜设C15混凝土垫层，基坑开挖深度一般为2.5m4.8m.I、II、川、IV型承台尺寸（长X宽X高）:5.5m5.5m2.ImV型承台尺寸（长X宽X高）：10.8n5.5m2.ImVl型承台尺寸（长X宽X高）：5.5m2.2m2.Im桥台承台尺寸（长X宽X高）：6.0m27.1m5.5n1.6m2.2 地质及地下水情况根据设计图纸，本工程施工范围内土质主要分为9大层，土质主要为粉质粘土、粉土、粘土、中砂、细砂等。人工堆积层（第一大层），主要为粉土填土层，厚度081.8m.新近沉积层（第二大层），主要为粉质粘土层，厚度0.6
4、-1.8mn第四纪沉积层（第三至第九大层），粉质粘土层，粉土1层，顶面高程27.4526.75。粉质粘土层，粉土1层及细砂、粉砂2层，顶面高程22.1522.05。粉质粘土层及细砂、中砂2层，顶面高程16.7516.05。细砂、中砂层，圆砾1层，粉质粘土2层及粉土3层，顶面高程5.355.75O粉质粘土层，粉土】层及细砂3层，顶面高程-IO.35-U.25。粉质粘土层及粉十.1层，顶面高程2085-21.25中砂、细砂1层，粉质粘土2层及粉土3层顶面高程-29.45-30.95。地质单元I区有1层地下水，水位标高为26.5428,87m（埋深47.2m）,地下水类型为潜水；地质单元II区有2层
5、地卜.水，其中第一层地卜水水位标高为22.082521m（埋深3.26.8m）,地下水类型为潜水，第2层地下水水位标高为19.41m（埋深9.8m）,地下水类型为层间水。水位变化为6月9月水位较高，其它月份较低，年变幅一般为l3m.2.3 参建单位建设单位：某某市首都公路发展总承包公司总承包公司设计单位：某某市市政工程设计研究总院总承包公司施工单位：某某市政建设总承包公司总承包公司2.4 主要工程数量序号桥名类型、数成（座）I型Il型IUSIV型V型Vl型桥台承介1主线桥82h-8142A匝道桥713B匝道桥8181124C匝道析615D匝道桥138226E匝道桥417F匝道桥1322128G
6、匝道桥419H匝道桥32021110东某村桥31211K8+M6.5通道桥412北野场游架桥61312213118231273 .施工部署及计划安排3.1 计划工期:202*年10月31日202*年7月17日序号项目单位ftA开始时间完成时间1脩工准备项1202*.10.10202*.10.302主桥承介座155202*.10.31202.7.173A匝道承台座8202*.10.31202*.11.114B匝道承台座33202*.11.14202耙7.175C匝道承介座7202*.10.31202*.11.106D匝遒承台座25202*.10.31202*.7.177E匝道承台座5202*.1
7、1.30202.12.78F匝道承台座20202.10.312023.7.179G匝遒承台座5202*.12.10202*.12.1210H匝道承台座27202*.10.31202%7.17Il北野场灌梁玲河桥承台座6202*.4.IO202超4.1912东某村桥承介座9202*.11.25202.7.1713K8+M6.5通道桥承台座4202*.10.31202.11.73.2 施工安排1）根据项目部阶段目标要求及本标段现场实际情况，随拆迁的进展,在具备施工条件的地段逐一进行各轴桩基的施工，检测合格后立即进行承台施工。合理调配人员、材料、机械，及早动员，为承台施工做好准备。2）根据总体工期安
8、排，承台施工采用流水作业，施工队伍选用常年与我单位合作施工的专业作业队，现场配置挖掘机，自卸土车，空压机，小型夯实设备，振捣棒，水车等并配置足够的施工人员。3）人员计划安排序号工种计划到场数收得注1管理技术人员18的工程进展的时调用2测技工63防控工64电工65模板工306混凝土工307钢筋工608打工309机械工1810普工304）机械计划安排序号设备名称型号单位计划进场数出备注1挖抠机PC300台6随工程进展随时调整2装软机Z1.50台63水泵Y1.B132什124吊车QY25台65钢筋数控加工设备/台16电焊机BX1-500台187发电机GF120fr68切断机GQ50A台69弯曲机GB
9、-40-1台610水车SZQ5901W24.施工准备4.1场地准备施工前，将施工区域用围挡封严。在进出口处，设置明显的警示标志和施工标志，围挡搭设要牢固，并设专人进行巡视看护。确保在施工期间围挡的牢固。4.2 材料准备I）承台施工所需用的各种材料经检测合格后上报监理工程师，经监理工程师批准后方可使用。2） CI5、C35混凝土采用商品混凝土，由监理工程师认可的搅拌站供应（某某北斗星混凝土总承包公司、某某榆构总承包公司、某某高强混凝土总承包公司马驹桥分站、某某富鹏混凝土总承包公司、某某成建银龙混凝土总承包公司），混凝土的配合比必须通过监理工程师审批合格，并且搅拌站的供应能力满足施工要求。3）钢筋
10、应三证齐全，进场前，由试验人员及时进行取样送检，确定合格后经监理工程师批准方可进场，进场后按规范要求进行钢筋的复试，复试合格后方可使用。钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆放，不得混杂，并设立识别标志。钢筋在运输过程中，避免锈蚀和污染。钢筋堆置在仓库（棚）内，钢筋最底面要与地面保持20cm,4.3 技术准备1）组织所有施工人员认真学习设计图纸、技术规范及验收标准。抓好施工生产的质量管理。无安全技术交底不得进行施工。2）放线前平整场地，由测量人员用全站仪统一测各桩准确位置，钉出承台四角控制，并根据承台放坡坡度放出承台开槽上口线。4.4 地上、地下管线设施保护施工前，根据
11、物探所给图纸对地上、地卜构筑物平面位置、高程进行调查。在承台位置开挖双向探坑，探坑深度至少l5m,或达到原状土的深度。查清管线具体位置，挖出的探坑必须及时填埋，并设有明显标志,同时安排专人进行巡视保护。如发现现况管线与施工部位相互间产生影响，不得擅自做主，及时向有关部门汇报，待问题解决后方可进行施工。4.5 水电供应承台施工过程中所用的水源由生活区水源提供或用水车提供，满足现场用水要求。施工电源从沿线布设的电闸箱接入同时配备发电机以保证备用。5.主要施工方法及技术措施1.1 基坑开挖承台基坑开挖的深度在2.54.8m左右，基坑采用人工配合挖掘机开挖，自卸车配合运输。开槽坡度根据现场情况及规范要
12、求放坡，槽边Im范围内严禁堆土，挖出土方堆土高度不大于2m,基底平面尺寸按基础平面尺寸四周各边增宽0.5-lm,以便在基础底面外安理模板及设置排水沟和集水坑。基坑开挖至基底标高时要保留不小于20Cm的厚度，人工清底，严禁超挖。开槽后利用空压机进行桩头剔酒，保留的桩头伸入垫层顶面以上IOcm,进入承台预留筋按设计图纸掰弯至15,进行桩基无损探伤检测后方可进行下道工序施工。基坑坑壁坡度表坑壁土类坑嬖坡度坡顶无荷技坡顶行群荷投坡丁更有动荷教沙类土1:11:3.251:3.5卵石、雁类土1:0.751:11:3.25粉质土、黏质土1:0.331:0.51:0.75极软岩1:0.251:0.331:0.
13、67软麻岩1:01:0.11:0.25硬质岩1:01:01:05.2垫层施工在承台基坑底部按设计尺寸测量放线，坑底钉木桩确定高程及几何尺寸，确保承台位置及高程符合要求，第测无误后，进行垫层木模板支搭。垫层模板采用木方后钉钢筋地锚支搭，支搭完毕H检合格报请监理工程师验收合格后，方可进行混凝十.浇筑。垫层混凝十.厚IOCm,标号为CI5。浇筑时采用溜槽入模，平板夯或振捣棒振捣。振捣时平板夯要缓慢移动，且边移动边振捣。混凝土浇筑完毕后，用木抹子成活并及时覆盖草帘子或岩棉被养生，达到设计强度75%后拆模并在垫层混凝土表面进行测量弹线，划定承台中线及边线位置。1.3 钢筋加工及安装结构钢筋在加工厂采用数控设备集中加工，对钢筋做原材试验及焊接试件和机械连接件的试验，待试件符合要求后方可进行承台钢筋的制做与绑扎。施工中做到钢筋的直径、根数、弯曲尺寸、安装位置、搭接长度、间距等均符合设计及规范要求。钢筋接头双面焊缝的长度不小于5d；单面焊不小于IOd,钢筋绑扎长度不小于35d。同一断面（35d范围内）受力钢筋的焊接接头不得大于
