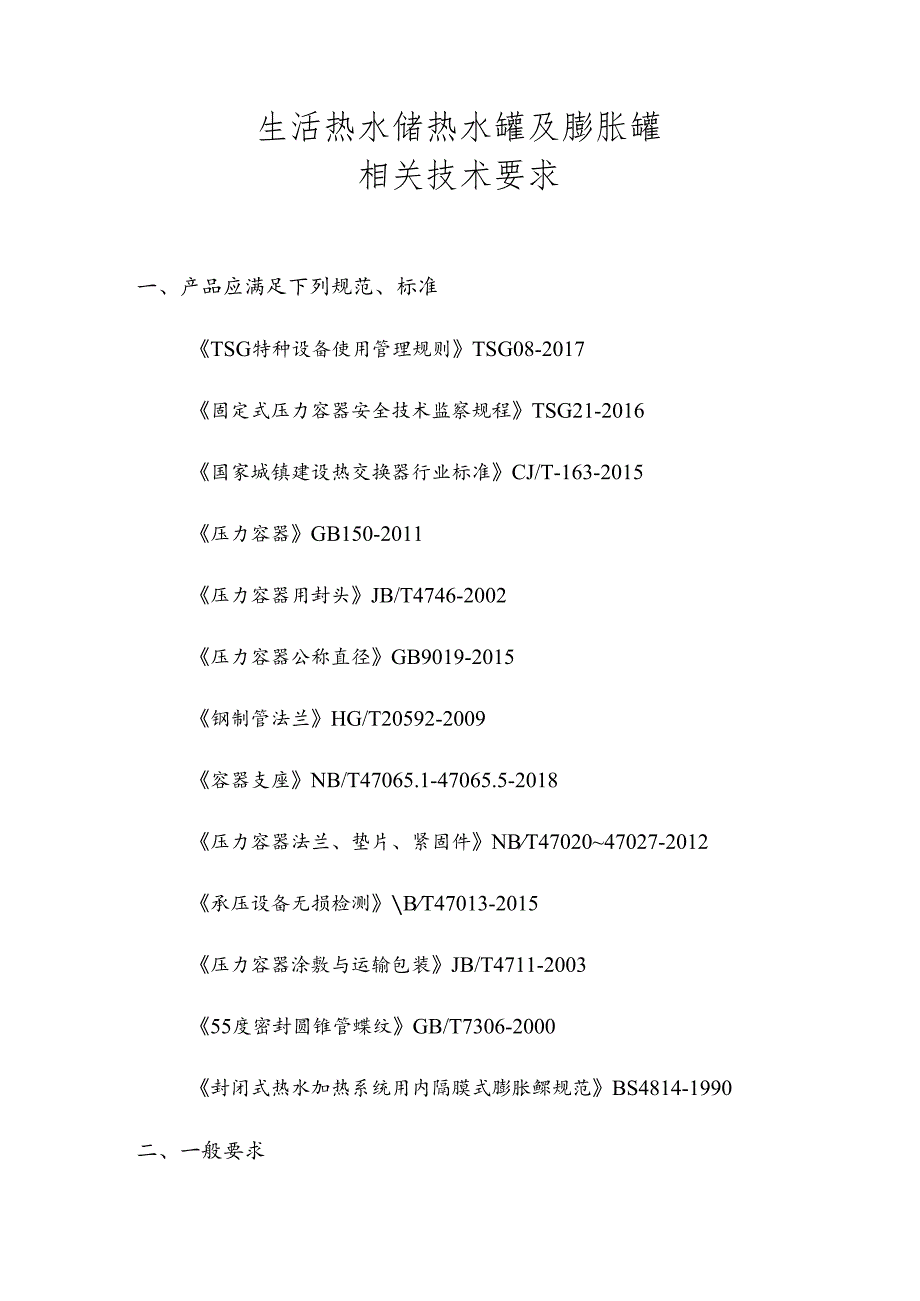

1、生活热水储热水罐及膨胀罐相关技术要求一、产品应满足下列规范、标准TSG特种设备使用管理规则TSG08-2017固定式压力容器安全技术监察规程TSG21-2016国家城镇建设热交换器行业标准CJ/T-163-2015压力容器GB150-2011压力容器用封头JB/T4746-2002压力容器公称直径GB9019-2015钢制管法兰HG/T20592-2009容器支座NB/T47065.1-47065.5-2018压力容器法兰、垫片、紧固件NBT4702047027-2012承压设备无损检测BT47013-2015压力容器涂敷与运输包装JB/T4711-200355度密封圆锥管蝶纹GB/T7306

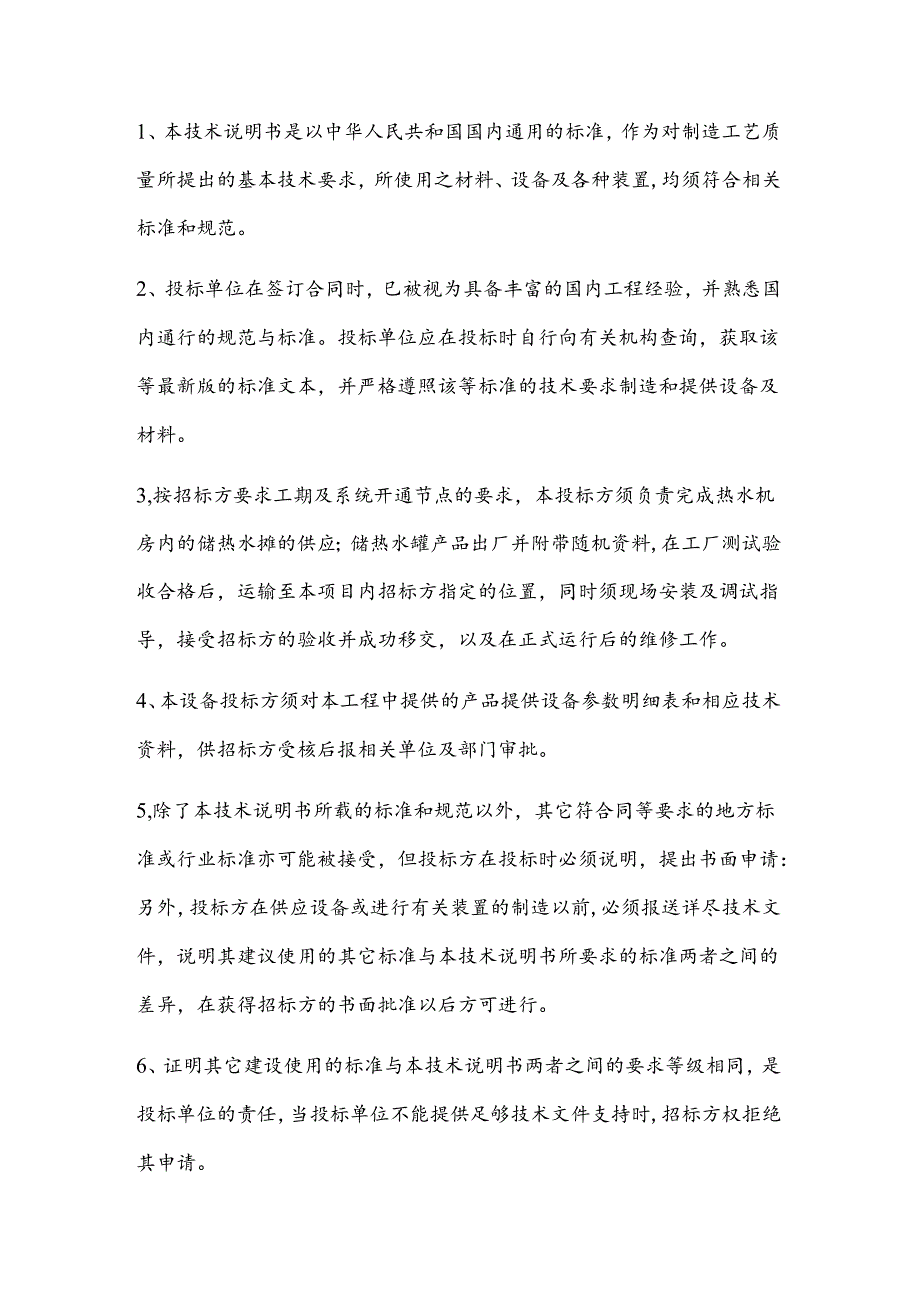

2、-2000封闭式热水加热系统用内隔膜式膨胀鳏规范BS4814-1990二、一般要求1、本技术说明书是以中华人民共和国国内通用的标准，作为对制造工艺质量所提出的基本技术要求，所使用之材料、设备及各种装置,均须符合相关标准和规范。2、投标单位在签订合同时，巳被视为具备丰富的国内工程经验，并熟悉国内通行的规范与标准。投标单位应在投标时自行向有关机构查询，获取该等最新版的标准文本，并严格遵照该等标准的技术要求制造和提供设备及材料。3,按招标方要求工期及系统开通节点的要求，本投标方须负责完成热水机房内的储热水摊的供应；储热水罐产品出厂并附带随机资料,在工厂测试验收合格后，运输至本项目内招标方指定的位置，
3、同时须现场安装及调试指导，接受招标方的验收并成功移交，以及在正式运行后的维修工作。4、本设备投标方须对本工程中提供的产品提供设备参数明细表和相应技术资料，供招标方受核后报相关单位及部门审批。5,除了本技术说明书所载的标准和规范以外，其它符合同等要求的地方标准或行业标准亦可能被接受，但投标方在投标时必须说明，提出书面申请：另外，投标方在供应设备或进行有关装置的制造以前,必须报送详尽技术文件，说明其建议使用的其它标准与本技术说明书所要求的标准两者之间的差异，在获得招标方的书面批准以后方可进行。6、证明其它建设使用的标准与本技术说明书两者之间的要求等级相同，是投标单位的责任，当投标单位不能提供足够技

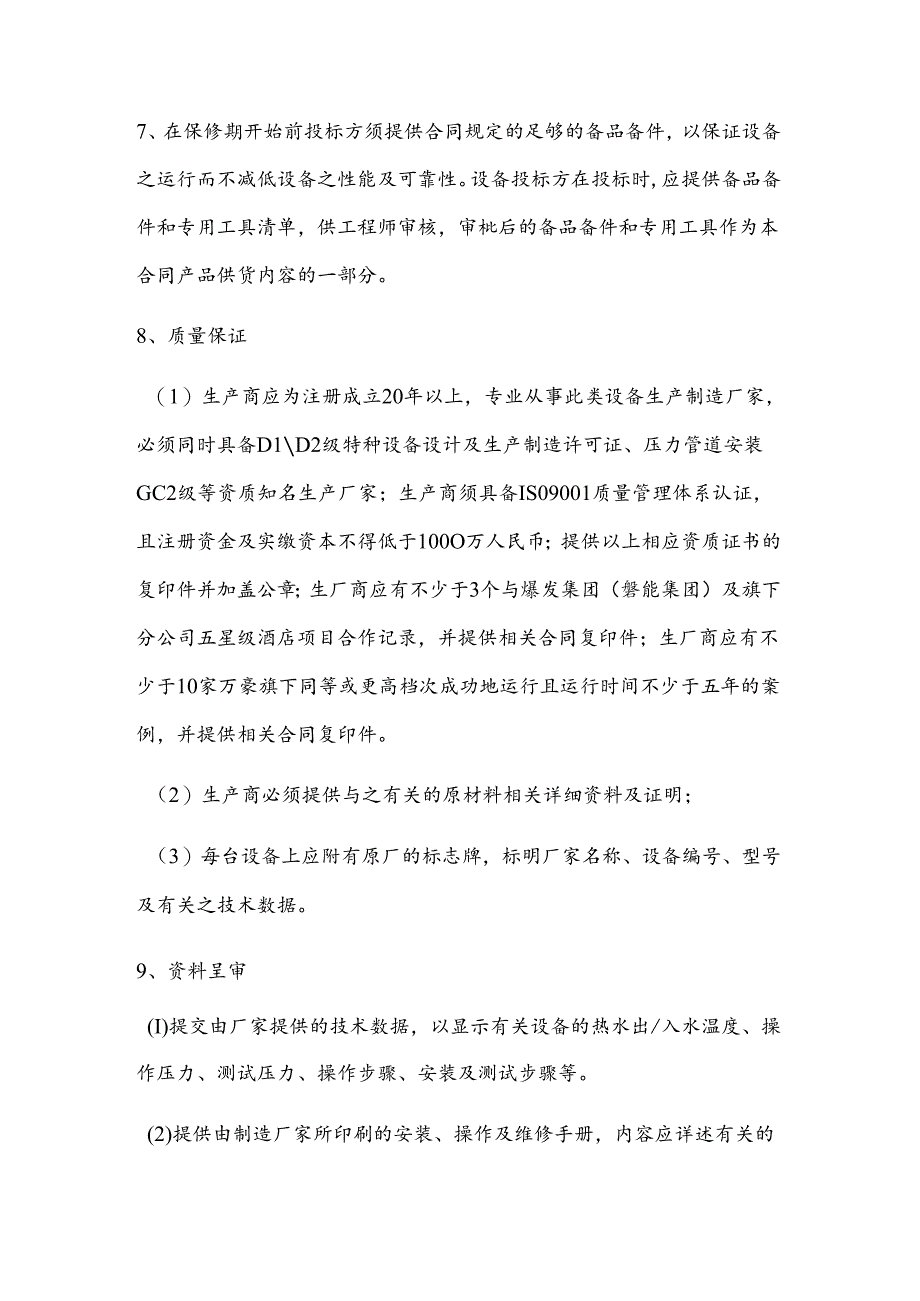

4、术文件支持时,招标方权拒绝其申请。7、在保修期开始前投标方须提供合同规定的足够的备品备件，以保证设备之运行而不减低设备之性能及可靠性。设备投标方在投标时,应提供备品备件和专用工具清单，供工程师审核，审枇后的备品备件和专用工具作为本合同产品供货内容的一部分。8、质量保证（1）生产商应为注册成立20年以上，专业从事此类设备生产制造厂家，必须同时具备D1D2级特种设备设计及生产制造许可证、压力管道安装GC2级等资质知名生产厂家；生产商须具备IS09001质量管理体系认证，且注册资金及实缴资本不得低于100O万人民币；提供以上相应资质证书的复印件并加盖公章；生厂商应有不少于3个与爆发集团（磐能集团）及
5、旗下分公司五星级酒店项目合作记录，并提供相关合同复印件；生厂商应有不少于10家万豪旗下同等或更高档次成功地运行且运行时间不少于五年的案例，并提供相关合同复印件。（2）生产商必须提供与之有关的原材料相关详细资料及证明；（3）每台设备上应附有原厂的标志牌，标明厂家名称、设备编号、型号及有关之技术数据。9、资料呈审(I)提交由厂家提供的技术数据，以显示有关设备的热水出/入水温度、操作压力、测试压力、操作步骤、安装及测试步骤等。(2)提供由制造厂家所印刷的安装、操作及维修手册，内容应详述有关的操作程序和维修程序。(3)提供齐全的配件表，提供设备安装图，设备铭牌详细注明压力等级，试验方法，最大承受压力。
6、(4)提供测试报告及证书并说明其操作及试验效果，包括但不限于中国国家强制性产品认证证书，合格证等。三、产品要求1.概述(1)本次招标的范围为：生活热水系统所需储热水罐设备；产品的档次在国内有自己生产工厂的一线品牌；并满足第三大点第8条第1点相关资质生产商；应是技术先进、性能优良、质量可靠、成熟稳定、合理适用。产品的选型应符合国内外标准规范和质量认证要求，并能适应和满足本工程特定需求。(2)投标人须说明其在设备及系统的生产集成过程中，所采用的主要元器件，材料，设备等名称及制造厂家，并提供由制造厂家所印刷的安装、操作及维修手册，内容应详述有关的操作程序及维修程序。2、储热水罐技术要求2.2储热水罐
7、壳体结构a）壳体结构按GB150-2011钢制压力容器标准设计，壳体采用不锈钢SUS3161.整体制造。b）生产质量要符合GB150-2011钢制压力容器标准。C）所有的外接管法兰盘为不锈钢SUS3161.od）壳体应包括不小于400mm直径的检查人孔。2.2.4接头和配件每台储热水罐所有接口需配一套国标法兰每台储热水罐都应有下列接头和配件：a）生活热水进出接口。b）热水回水接口。d）压力表接口。e）温度计接口。f）安全阀接口。g）排污接口。h）温度传感器接口。每台储热水罐都有支腿或脚架，在使用中不会使壳体产生变形。在组装壳体时将同时焊接储热水罐上。3、摩张罐技术要求（1）生活热水系统膨胀显应
8、由壳体、支座及气囊等组成；（2）膨胀罐为隔膜式，罐体内预充气体。（3）罐体材质为不锈钢SUS3161.,气囊材质为EPDM橡胶。(4)使用温度W120C,胶囊的抗拉伸次数大于100OOO次。4、气压修定压补水装*4.1一般要求4.1.1设备制造和材料应符合下列规范和图集要求：a)钢制焊接常压容器NBT47003.1-2009(JB/T4735.1)b)压力容器GB150-2011c)采暖空调循环水系统定压05K210d)承压设备97/23/CE认证4. 1.2生产厂商须通过IS09001质量管理体系。4.1. 3生产厂商须有五年以上生产同类型定压补水装置经验。4. 1.4每台定压补水装置上须附
9、有不锈钢标志牌，标注厂家名称、设备型号、设备编号及有关技术资料。4.2资料呈审及交付4.2. 1提交由厂家提供的技术数据，以显示有关设备的总容积、工作压力、试验压力、定压值、启停泵压力、安全阀起跳压力、水泵流量和扬程、电气参数等。技术数据应以设计文件为基础，并参照相关国家技术规范、措施及图桀深化计算。4.2.2提交详细的设备安装和接管图。4.2.3提交由厂家所印刷的安装、操作及维修手册，其中内容应详述有关操作维修方法。4.2.4提供齐全的配件表及备品备件清单。4.2.5提供厂家及第三方测试报告及证书，其中应包括压力容器检测报告。4.2.6系统的补水来源为城市自来水以及软化水。4. 3产品要求4
10、.1.1 气压罐定压补水装置由补水泵、气压罐、电磁阀、止回阀、安全阀、过滤器、压力传感器、控制柜、无建钢管或不锈钢钢管配管等零部件集成在一个钢制框架上。4.1.2 气压罐定压补水装置整体(含框架)均应提供防腐涂层。4.1.3 气压耀定压补水装置中设气压罐。气压罐用于消除水系统瞬时水锤、在水系统允许的压力波动范围内提供定压力，以减少补水泵启动次数，同时吸收系统膨胀水量，以达到水系统闭式运行的目的。4.3.4补水泵(1)补水泵的台数应为两台，一用一备，可根据水泵运行时间轮流启动，其中一台故障，另一台自动投入运行。初期上水或事故补水时2台水泵同时运行。(2)补水泵扬程应保证补水压力比系统补水点压力高
11、3050kPao(3)补水泵总小时流量为系统水容量的5%0(4)补水泵应能在设定压力下自动运行，当空调水系统压力低于设计值时，水泵自动补水，保证系统压力稳定。(5)水泵基础应有隔振措施，水泵进出口设置不锈钢金属软接管,水泵出口设止回阀，水泵入口设过滤器。（6）补水泵具体规格要求如下：a）水泵形式：立式离心泵b）驱动轴：45#钢c）外壳：不锈钢d）叶轮：不锈钢，按IS01940/1中G6.3级标准平衡测试e）机械密封：碳化鸽，石墨，累计运行寿命大于50000小时f）轴套：不锈钢g）电动机防护等级：室内IP54,室外IP-55h）电动机绝缘等级：C1.ASSFi）电动机能效等级：2级（GB1861
12、3-2012）/IEC标准-IE3j）水泵能效等级:计算目标限定值（GB19762-2007）4.3.5气压罐（1）气压罐外壳为碳钢制作，罐体外壁需有防腐涂层。（2）气压螺满足国家压力容器制造标准，气压罐整体承压能力满足系统工作压力要求。（3）气压罐内使用隔膜将罐内空间分为水室和气室，隔膜采用了基橡胶（工作温度：070t）或三元乙丙橡胶（工作温度：-40130cC）制作，多层压制，扯断强度大于IOMPa,扯断延伸率大于450%o气室需在工厂预冲氮气，气压能够满足水系统定压点运行要求。（4）气压罐内水室容积不超过罐体总容积的l3o（5）气压罐水容积应综合考虑容纳系统膨胀量，补水泵启停次数和定压范
13、围来确定。（6）气压罐上应配置安全阀泄压，泄水压力为水系统工作压力加0.05MPa,泄压管接至补水箱。4.3.6控制柜（1）控制柜应提供液晶显示控制屏，可以显示定压补水装置运行参数及故障信息，也可以在面板上直接调整设定运行参数。（2）控制柜采用DDC或P1.C控制器，系统定压、补水、泄压等检测和控制功能全自动运行。（3）控制柜应提供RS485接口，开放通讯接口与楼宇自控系统连接,楼宇自控系统可通过公用的通讯协议监控定压补水装置运行状态O（4）控制柜防护等级为内IP54,室外IP55。（5）控制柜柜体需有防腐涂层。四、其他要求1、拒绝接受设备任何设备或其部件如不符合本招标文件及有关规范标准或当地
14、政府部门的要求，招标方有权拒绝接受该设备或其部件，不论该设备已在制造、测试安装或完成。如按招标方指示对设备作调较或更改,则须重新要求审查或测试。所有此类的设备和部件缺点皆由投标方自费更换。2、培训(1)投标方须提供所需的培训设施和课程最少二次，以确保现场工程人员能对投标方所提供的系统和装置的设计、日常的运作、故障和例行维护、事故的处理和解决方面等有全面性的认识和了解。(2)培训应于课堂及工地现场进行。投标方须预先编制一套详尽的培训计划，列出每项课程的大纲、培训导师资料及培训所需时间，提交招标方工程师审核。3、质保期及使用寿命质保期应为竣工后二十四个月；设备使用寿命不低于10年：且在川渝地区范围内有专业的销售中心和售后服务团队。在质保期间内提供不收费用的人员及物资作一般例行维修保养。提供二十四小时随传随到紧急维修服务。而保养报告须提交予招标方工程师作参考。维修计划需于上述期间提交招标方授权代表审批。投标方应梃供质保期满后，在正常使用下保证设备长期稳定运行的备件和材料清单，并注明其种类、生产厂家、单价和总价。设备到货开箱验收时将上述物品移交招标人。
