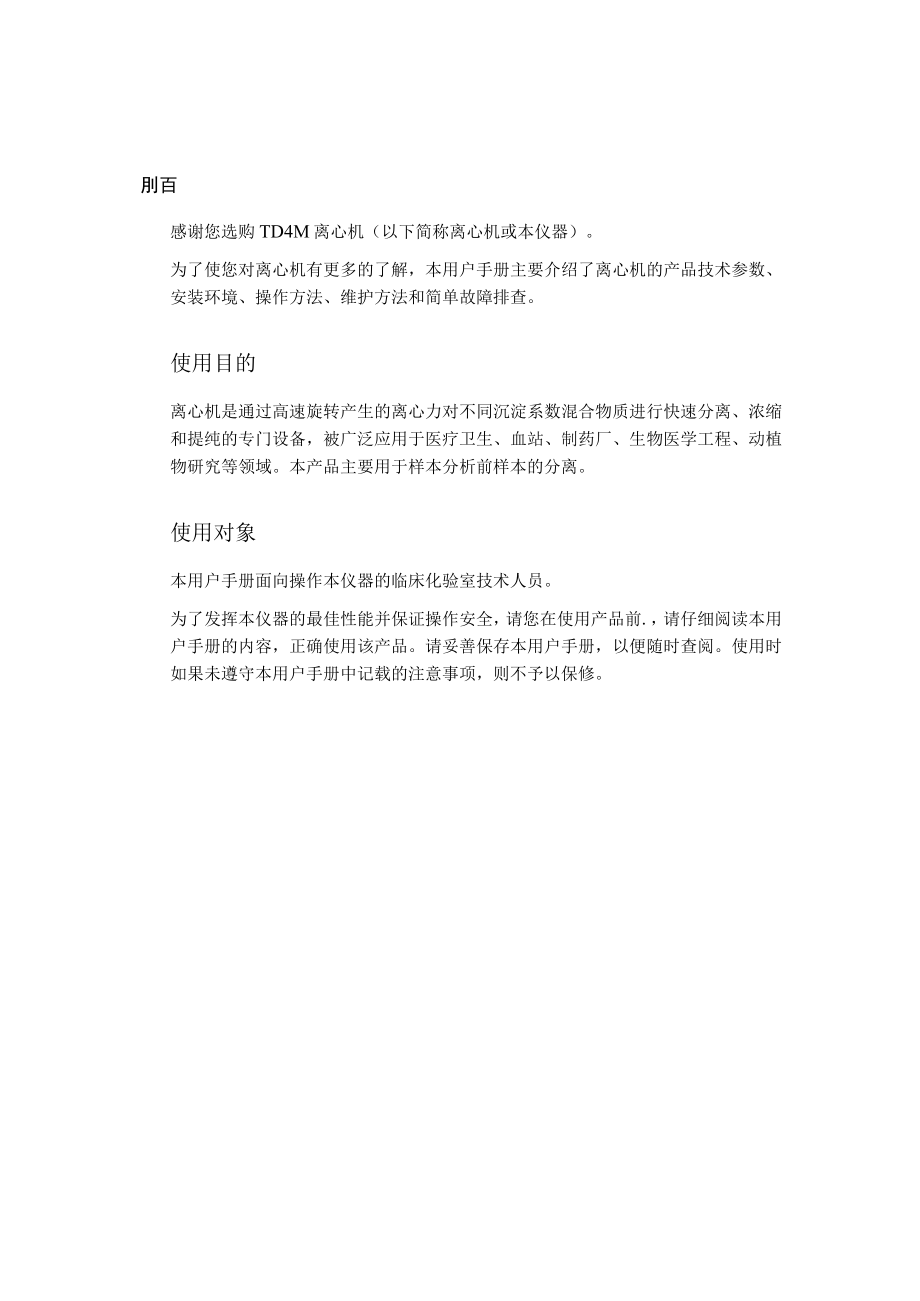

1、离心机TD4M用户手册山东欧莱博仪器有限公司刖百感谢您选购TD4M离心机（以下简称离心机或本仪器）。为了使您对离心机有更多的了解，本用户手册主要介绍了离心机的产品技术参数、安装环境、操作方法、维护方法和简单故障排查。使用目的离心机是通过高速旋转产生的离心力对不同沉淀系数混合物质进行快速分离、浓缩和提纯的专门设备，被广泛应用于医疗卫生、血站、制药厂、生物医学工程、动植物研究等领域。本产品主要用于样本分析前样本的分离。使用对象本用户手册面向操作本仪器的临床化验室技术人员。为了发挥本仪器的最佳性能并保证操作安全，请您在使用产品前.，请仔细阅读本用户手册的内容，正确使用该产品。请妥善保存本用户手册，以

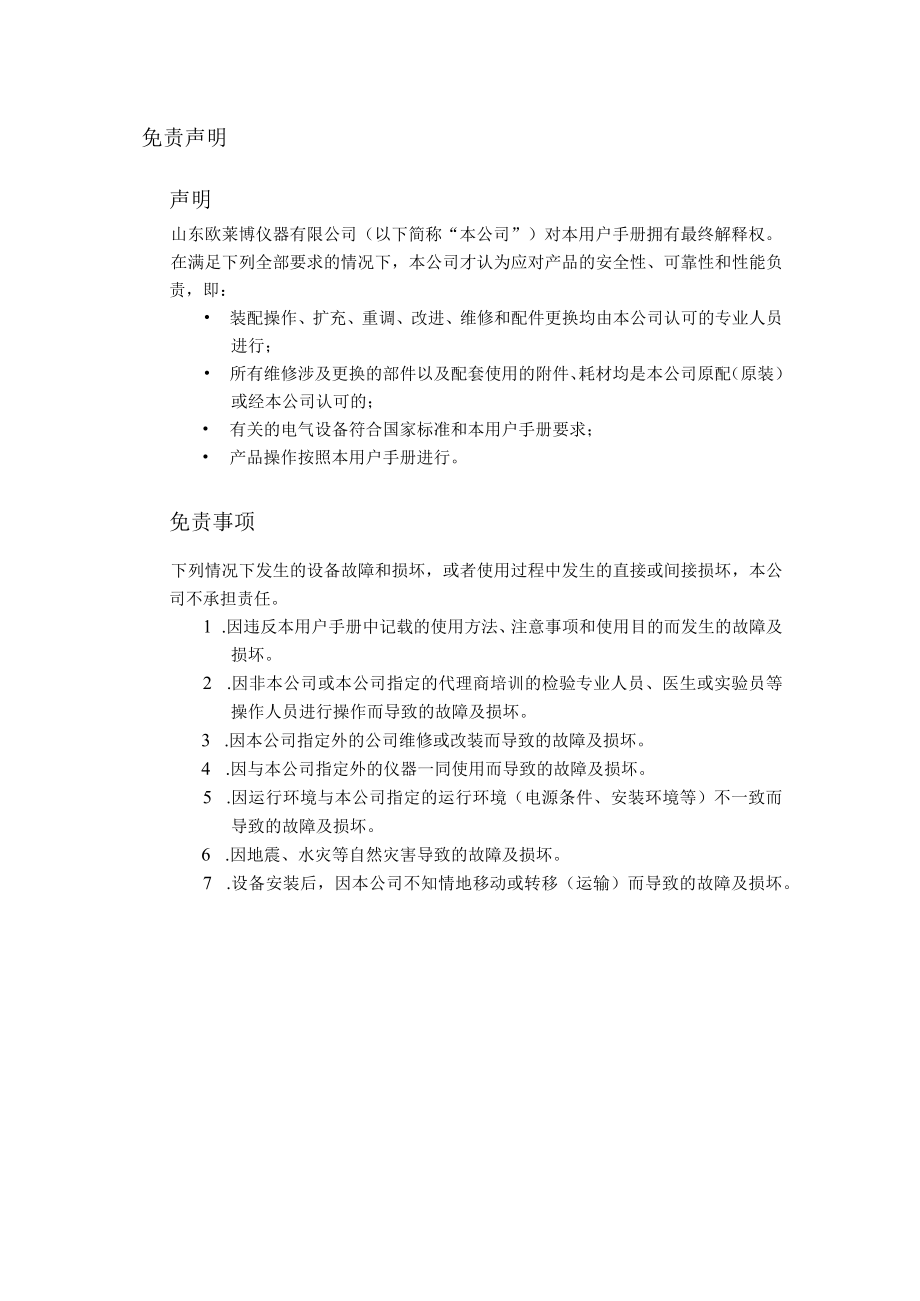

2、便随时查阅。使用时如果未遵守本用户手册中记载的注意事项，则不予以保修。免责声明声明山东欧莱博仪器有限公司（以下简称“本公司”）对本用户手册拥有最终解释权。在满足下列全部要求的情况下，本公司才认为应对产品的安全性、可靠性和性能负责，即： 装配操作、扩充、重调、改进、维修和配件更换均由本公司认可的专业人员进行； 所有维修涉及更换的部件以及配套使用的附件、耗材均是本公司原配（原装）或经本公司认可的； 有关的电气设备符合国家标准和本用户手册要求； 产品操作按照本用户手册进行。免责事项下列情况下发生的设备故障和损坏，或者使用过程中发生的直接或间接损坏，本公司不承担责任。1 .因违反本用户手册中记载的使用
3、方法、注意事项和使用目的而发生的故障及损坏。2 .因非本公司或本公司指定的代理商培训的检验专业人员、医生或实验员等操作人员进行操作而导致的故障及损坏。3 .因本公司指定外的公司维修或改装而导致的故障及损坏。4 .因与本公司指定外的仪器一同使用而导致的故障及损坏。5 .因运行环境与本公司指定的运行环境（电源条件、安装环境等）不一致而导致的故障及损坏。6 .因地震、水灾等自然灾害导致的故障及损坏。7 .设备安装后，因本公司不知情地移动或转移（运输）而导致的故障及损坏。售后服务及联系方式售后服务质保期内或外的任何时候，使用中出现的异常现象均可向制造商拨打24h服务电话，可得到专业的技术支持。维修步骤
4、1 .确认故障和维修办法：首先与本公司售后服务部门联系，确认故障情况,以及确认维修方式是上门维修或是返厂维修。2 .维修费用：根据具体情况与本公司协商解决。3 .运费：若仪器运往本公司维修，用户须承担运费（包括海关费用）。退货步骤1 .取得退货许可权。与本公司售后服务部门取得联系，并告知产品序列编号（详见仪器背面铭牌），说明退货原因，若产品系列编号不能清晰可辨，本公司将不予以退货。2 .在取得退货许可权的前提下，请按照本公司的要求进行办理相关手续。联系方式山东欧莱博仪器有限公司地址：山东省济南市莱芜高新区棋山路019号联系电话：400-060-0285目录刖-1-免责声明-2-售后服务及联系方
5、式-3-安全信息-5-安全注意事项-5-第一章概述-8-1.1 产品概述-9-1.2 主要参数-10-1.3 产品的运输-11-第二章安装-12-2.1 安装要求-12-2.1.1 空间要求-12-2.1.2 电源要求-12-2.1.3 环境要求-12-2.2 开箱-13-2.3 设备安装-13-第三章仪器操作-15-3.1 操作面板-15-3.2 日常操作流程-15-第四章维护保养-18-4.1 离心室的保养-18-4.2 驱动轴的保养-18-4.3 操作面板及工作台面的保养-18-4.4 转子的保养-18-第五章常见故障及排除方法-19-安全信息为了安全地使用本仪器，请仔细阅读下述安全规范
6、。任何违反下列安全规范的操作都有可能导致人身意外伤害或设备故障。相关标识说明:标识标示语说明一般警告标识非熟悉本产品的人员不许拆卸、更换，否则有可能出现他电或引发火灾，不要进行用户手册描述的维护操作以外的任何操作。在标有本符号的所有的情况下均需要查阅文件，以便弄清潜在危险的性质以及必须采取的任何应对措施。生物危害标识生物危害，操作仪器时须佩戴一次性橡胶手套，注意皮肤破裂时不要接触仪器，防止病毒传染。仪器使用完毕或维修前应该消毒处理。保护接地保护接地，用于内、外接地部分，请确保仪器良好接地。VD体外诊断医疗器械体外诊断医疗器械安全注意事项电磁干扰的防护为防止电磁干扰对仪器造成破坏，使用过程中请遵
7、守以下注意事项。警告：离心机既有孕育发生强电磁滋扰的电气传动系统,又有对电磁滋扰敏感的微机弱电系统,所以用户有责任确保本仪器四周应无腐蚀性气体及电磁场干扰,防止仪器外表保护层过早失效和对电气元件的干扰。在干燥的环境中，尤其是存在人造材料（人造织物、地毯等）的干燥环境中使用本仪器时，可能会引起损坏性的静电放电，可能干扰正常工作。禁止在强辐射源旁使用本仪器，否则可能干扰设备正常工作。防止触电为防止造成触电，请遵守以下注意事项。 不要用湿手插拔电源，可能会引起触电。 不要用已经损坏的电线和连接电缆等，可能会发生触电、或引发火灾。 不要用设计要求以外的其他电线和电缆，不要使用未经3C认证的电源线或插座
8、，可能会触电或引发火灾。 不要把清洁剂和水等放到仪器台面上，避免液体漏进仪器内部,对仪器造成损坏。防止火灾和爆炸为防止火灾和爆炸的发生，请遵守以下注意事项。用于仪器清洁的酒精具有易燃性，清洁使用时务必十分小心。本机不适用于分离具有易燃易爆特性的液体。严禁对此类物质进行离心操作，也不可将易燃易爆炸品存放于机内或距离心机30Cm的周边范围内。在运转过程中严禁移动离心机，严禁手动打开门盖。若离心时有玻璃试管破裂,会引起较大震动，应立即停机，待仪器稳定后，首先对仪器内部消毒，防止气溶胶感染，然后清洁仪器内部,更换新试管。由于转子在高速运转时，内部会产生离心应力，且由于离心样品大都具有腐蚀性，就连普通的
9、自来水对铝转子都有腐蚀。在应力腐蚀与化学腐蚀共存下产生双重腐蚀疲劳，可导致转子的失效，甚至炸头。为了避免发生这种情况，用户应经常仔细观察容易发生腐蚀的转子部位，如试管孔底部、转子底部与主轴连接处，以及转子上部大螺纹处等。化学危险的防护为防止化学危险品造成人身伤害，请遵守以下注意事项。某些样品或试剂可能损害皮肤。请小心使用，防止手和衣服直接接触。如手或衣服不慎接触，请立即用肥皂和清水进行冲洗。如不慎入眼，请立即用大量清水冲洗，并咨询眼科医生。防止生物感染为对生物危险进行有效的防护，请遵守以下注意事项。生物感染危险: 不正确地使用样本可能导致被感染。请勿直接用手接触样本、混合物和废液。打开离心机门
10、盖时若发现试管帽脱落，可能会有气溶胶感染的风险，操作时请务必戴上手套、戴好口罩、穿上工作服以防被感染，必要时戴上防护眼镜。 如样本不慎接触到皮肤，请立即按照使用者工作标准进行处理，并咨询医生。 仪器清洁操作请务必戴上手套，不要用松脂油、苯等化学试剂清洁外部的污渍，因为它可能引起颜色和形状的变化，用软布或湿布擦洗，对于严重的污渍，用清洗剂或75%的酒精清洁。对于有感染风险的样本泼洒，用75%的酒精清洁。废液处理为防止废液造成环境污染和人身伤害，在处理废液时请遵守以下注意事项。生物感染危险: 含样本、洗涤液等的废液中的一些物质受污染条例和排放标准管制。请遵守当地标准，并咨询有关试剂生产商或分销商。
11、 离心机使用后要对仪器外壳、离心腔室内部和转子依次进行消毒。 当出现样本泼洒或试管破裂等意外时，应及时停机，待仪器完全停止且稳定后，手动打开仪器，对仪器内部进行清洁，操作时请务必戴上手套、戴好口罩、穿上工作服以防被感染，必要时戴上防护眼镜。当出现试管破碎时，请在检查和清洁密封圈及离心室时格外小心避免玻璃碎片划伤手部，造成感染。第一章概述TD4M离心机是一款微电脑控制的台式低速离心机，本仪器为钢制机身，多层防爆设计，刚性好、强度高；本仪器采用机械和电子双层门锁防护系统，要求门锁封闭后，离心机才启动，电机制动完全停止后，才可以开盖，使您的操作更安全可靠；本仪器采用微机处理器精准控制，数字显示转速、
12、时间等参数，具有报警保护功能，操作便捷；本仪器采用无刷直流电机，操作简单，免维护，升降速快，噪音低，温升小；本仪器可选配多种转头，并可根据实验要求设计各种适配器，一机多用。本仪器广泛应用于医疗卫生、血站、制药厂、生物医学工程、动植物研究等领域，适用于任何实验室，占地面积小，大大节省有限的实验室空间，开盖高度低，也适合于带有夹子的实验室台面。本用户手册的所有内容严格按照6号令医疗器械说明书和标签管理规定的要求编写。性能要求方面符合YYT0657-2008医用离心机的规定要求和GBT30099-2013实验室离心机通用技术条件。安全要求方面根据GB4793.1-2007测量、控制和实验室用电气设备
13、的安全要求第1部分：通用要求、GB4793.9-2013测量、控制和实验室用电气设备的安全要求第9部分：实验室用分析和其他目的自动和半自动设备的特殊要求、GB4793.7-2013测量、控制和实验室用电气设备的安全要求第7部分：实验室用离心机的特殊要求以及YY0648-2008测量、控制和实验室用电气设备的安全要求第2-101部分：体外诊断（IVD）医用设备的专用要求的规定。环境实验要求根据GB/T14710-2009医用电器环境要求及试验方法表1中环境实验条件分组选取，气候环境实验为I组，机械环境为组。本仪器符合GB/T18268.1-2010和GB/T18268.26-2010规定的电磁兼
14、容要求。1.1产品概述.工作原理离心机是采用离心过滤和离心沉降两种原理，在离心力的作用下使溶液中密度不同的细胞(粒子)在离心力的作用下实现分离、浓缩或提纯。将装有等量试液的离心管对称放置在转子试管孔内，盖好门盖，启动仪器后，电机带动转子高速旋转所产生的相对离心力(RCF)使试液中密度不同的细胞(粒子)分离，相对离心力的大小取决于试样所处的位置至轴心的水平距离即旋转距离r和转速n,其计算公式如下：RCF=I.11810-5n2rgn表示转速(r/min)r旋转半径(cm)混合液中粒子分离、沉淀所需的时间T,由下式计算：TS=27.4X(-bgeRmin.n2r2(o-P)Rmax距轴心最远处试液
15、的旋转半径(Cm)Rmin距轴心最近处试液的旋转半径(cm)P混合液密度(gcm3)混合液粘度(P)n转速(r/min)r粒子半径(cm)。粒子密度(gcm3)1.1.2配置和结构TD4M离心机主要由控制系统、驱动系统、门锁防护系统等组成，仪器外观如图1-1所示。图1-1TD4M离心机外观示意图1.1.2符号和含义符号含义交流电I电源开关接通（总电源）O电源开关断开（总电源）1.2主要参数本产品属于第I类医疗器械，其基本性能参数如下:表1-1主要参数主要参数规格标准电源AC220V50Hz整机功率150VA最高转速4000rmin转速控制精度+2.5%升速时间5min降速时间7min最大相对离心力2250xg最大制备容量650ml定时范围l-99min计时控制精度
