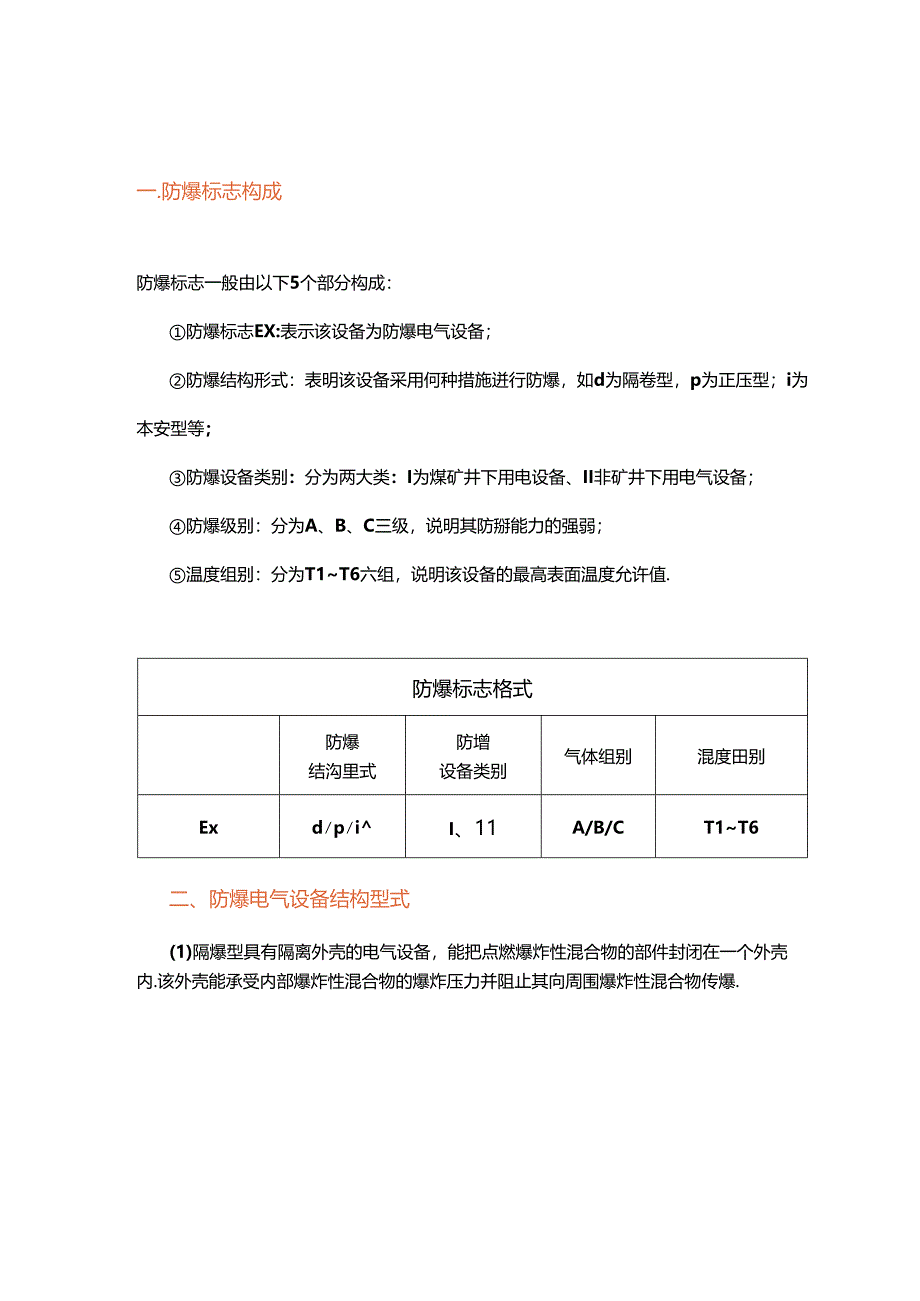

1、一.防爆标志构成防爆标志一般由以下5个部分构成：防爆标志EX:表示该设备为防爆电气设备；防爆结构形式：表明该设备采用何种措施迸行防爆，如d为隔卷型，p为正压型；i为本安型等；防爆设备类别：分为两大类：I为煤矿井下用电设备、II非矿井下用电气设备；防爆级别：分为A、B、C三级，说明其防掰能力的强弱；温度组别：分为T1T6六组，说明该设备的最高表面温度允许值.防爆标志格式防爆结沟里式防增设备类别气体组别混度田别ExdpiI、11A/B/CT1T6二、防爆电气设备结构型式(1)隔爆型具有隔离外壳的电气设备，能把点燃爆炸性混合物的部件封闭在一个外壳内.该外壳能承受内部爆炸性混合物的爆炸压力并阻止其向周

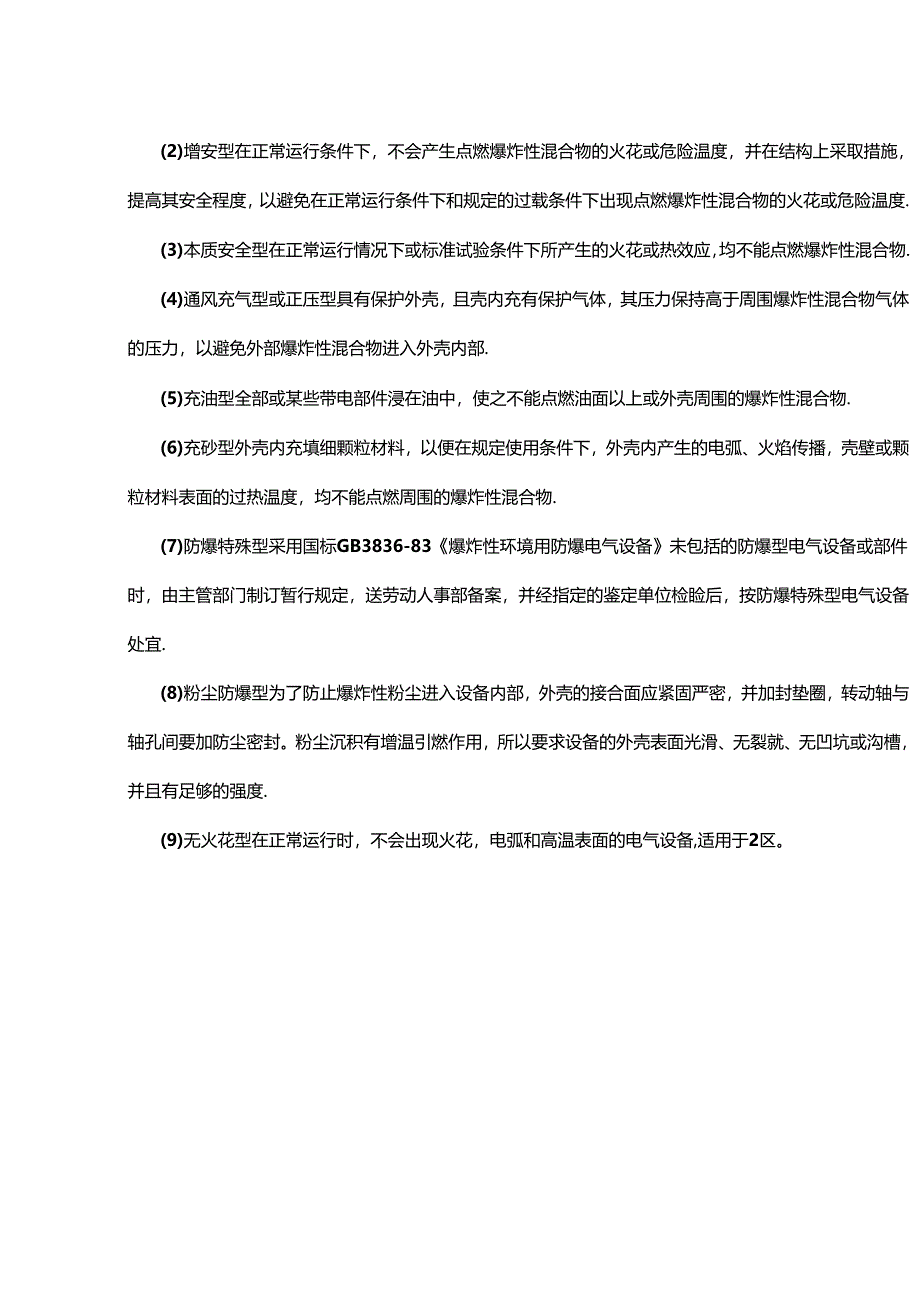

2、围爆炸性混合物传爆.(2)增安型在正常运行条件下，不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施，提高其安全程度，以避免在正常运行条件下和规定的过载条件下出现点燃爆炸性混合物的火花或危险温度.(3)本质安全型在正常运行情况下或标准试验条件下所产生的火花或热效应，均不能点燃爆炸性混合物.(4)通风充气型或正压型具有保护外壳，且壳内充有保护气体，其压力保持高于周围爆炸性混合物气体的压力，以避免外部爆炸性混合物进入外壳内部.(5)充油型全部或某些带电部件浸在油中，使之不能点燃油面以上或外壳周围的爆炸性混合物.(6)充砂型外壳内充填细颗粒材料，以便在规定使用条件下，外壳内产生的电弧、火焰

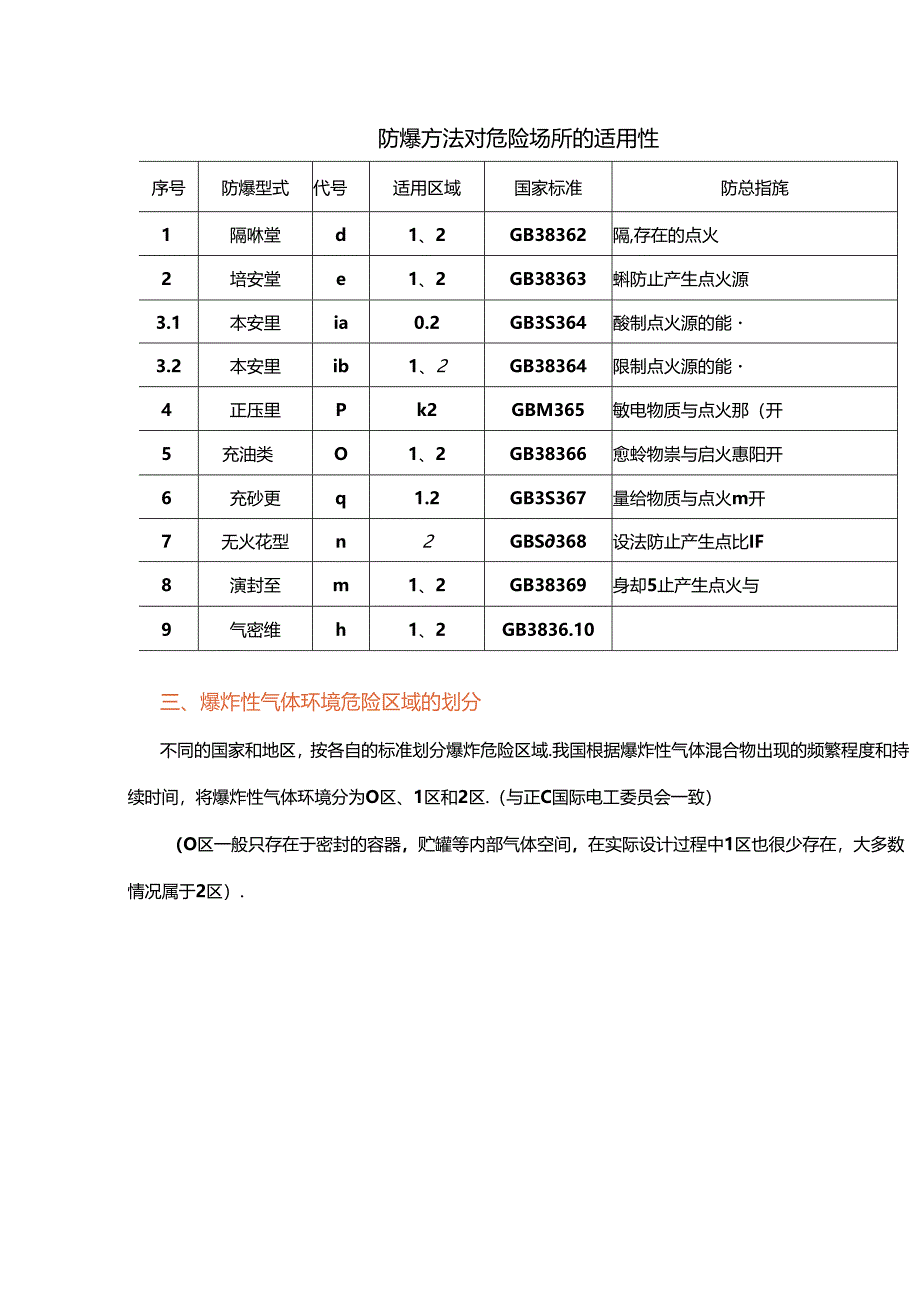

3、传播，壳壁或颗粒材料表面的过热温度，均不能点燃周围的爆炸性混合物.(7)防爆特殊型采用国标GB3836-83爆炸性环境用防爆电气设备未包括的防爆型电气设备或部件时，由主管部门制订暂行规定，送劳动人事部备案，并经指定的鉴定单位检睑后，按防爆特殊型电气设备处宜.(8)粉尘防爆型为了防止爆炸性粉尘进入设备内部，外壳的接合面应紧固严密，并加封垫圈，转动轴与轴孔间要加防尘密封。粉尘沉积有增温引燃作用，所以要求设备的外壳表面光滑、无裂就、无凹坑或沟槽，并且有足够的强度.(9)无火花型在正常运行时，不会出现火花，电弧和高温表面的电气设备,适用于2区。防爆方法对危险场所的适用性序号防爆型式代号适用区域国家标准
4、防总指旄1隔咻堂d1、2GB38362隔,存在的点火2培安堂e1、2GB38363蝌防止产生点火源3.1本安里ia0.2GB3S364酸制点火源的能3.2本安里ib1、2GB38364限制点火源的能4正压里Pk2GBM365敏电物质与点火那（开5充油类O1、2GB38366愈蛉物祟与启火惠阳开6充砂更q1.2GB3S367量给物质与点火m开7无火花型n2GBS368设法防止产生点比IF8演封至m1、2GB38369身却5止产生点火与9气密维h1、2GB3836.10三、爆炸性气体环境危险区域的划分不同的国家和地区，按各自的标准划分爆炸危险区域.我国根据爆炸性气体混合物出现的频繁程度和持续时间，
5、将爆炸性气体环境分为O区、1区和2区.（与正C国际电工委员会一致）（O区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区）.爆炸性物防区域定义史国北美侬气体(C1.ASSI)在正常惘况下,爆炸性气体混合物逢续或长时间存在的场所.O区Div.1在正常情况下炸性气体超合物有可能出现的场所.1区在正常情况下爆炸性气体;B合物不可能出现仅仅在不正常情况下偶尔或用时间出现的场所.2区Div.2粉尘或纤维(C1.ASSn/m)在正窜情况下,厚炸性粉尘或可燃纤市与空气的曷合物可能连续，用时间发繁地出现或长时间存在的场所，10区Div.1在正常情况下,爆炸性酚尘或
6、可燃纤堆与空气的混合物不能出现仅仅在不正常情况下，儡尔或明时间出现的场所11区Div.2II类按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为IlA,11B,HC三类；并按其最高表面温度分为Tl-T6六组。爆炸性危险气体分类工况类别气体分类代表性气体最小引爆火花能量丁井下I甲烷0280mJ矿井外的工厂11A丙烷0.180mJ11B乙烯0.060mJ11C氧气0.019mJ四、爆炸性气体混合物分类按引燃温度分组气体温度组别划分整度组安全的物体表面温度常见爆炸性气体T1450,C氧气.丙端联等46种123,C乙快、乙燃等47种13200。C汽油、丁烯酹等36种T40811B乙烯0.
7、060mJ0.5MESG0.90.45sMlCR40.811C氧气0.019mJs05045五、防爆标志举例如电气设备为I类隔爆型，标志为ExdI.如电气设备为HB类隔爆型温度组别为T4组，标志为Exd11BT4如电气设备为II类增安型温度组别为T2组，标志为Exe11T2如电气设备为11A类本质安全型ia等级T5组的,标志为Exia11AT5e如电气设备为IlC类本质安全型ib等级T5组的关联设备，标志为Ex(ib)11CT5.如电气设备为II类浇封型T4组，标志为Exm11T4.如电气设备采用一种以上的更合类型，则先标出主体防爆型式，后标出其他防爆型式，如主体采用增安型内装11C类防爆部件
8、，温度组别为T4,标志为Exed11CT4.如主体为正压型，包含类T4组隔爆型，本质安全型ib级，浇封型部件，温度组别为T4组，标志为ExpdibmHBT4.六、防护标志的构成及其含义1.IP防护等锻IP(INTERNATIONA1.PROTECTION)防护等级系统是由IEC(INTERNATIONA1.ElECTROTECHNICAlCOMMISSIoN)所起草。将灯具依其防尘防湿气之特性加以分级。这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电.2.标志的构成IP防护等级是由两个数字所组成，第1个数字表示灯具窗尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵
9、入的密闭程度,数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二.IP防护类别是用两个数字标记的：例如个防护类别IPXX标记字母第1个标记数字第2个标记数字接触保护和外来物保护等级第1个标记数字第1个yiB11?防护厄图名希说明O无防护1防护50mm直径和更大界利器，球体直径为50mm,不应完全进入片亮&；）2昉护12.5mm直径和更大的外来物体探测注，球体直径为12.5mm,不应完全进入防护2Smm白灶和更投测笈库体直长为24mrr,不应完全3人魁呼他防护IjmE直往知，H球体直杼为1.Omm,不应完全4大脑俄劫体进入5防护灰尘进入量不应超过这岸的败的对装或安全澧的S害6员
10、物闭箱体内在20巴的低压时不应侵入天尘防水保护等级第2个标记数字第2个碎数字防护范围名称说明O无防护1水滴防护垂克落下的水;尚不应引起损害.2箱体倾斜15。时，防护水滴箱体向任何一侧至倾斜15。角时，垂直落下的水滴不应引起损古.3防护溅出的水460。角从垂直线两侧滋出的水不应引起损害.4防护啧水从每个方向对准箱体的喷水都不应引起损害.5防护射水从每个方向对准箱体的射水都不应引起损害.6防护强射水大每个方向对准箱体的强射水都不应引起损害.7防护短时间浸入水中箱体在标准压力下短时间浸入水中时，不应有一一一转耳帽宜百件用的本星漫会8防护长期浸入水中箱体必须在由朝造厂和由户协奇有好的条件下长期浸入水中漫入水中，不应有能引起有害作用的水量浸入,但这些条件必须比标记数字7所规定的复杂.一
