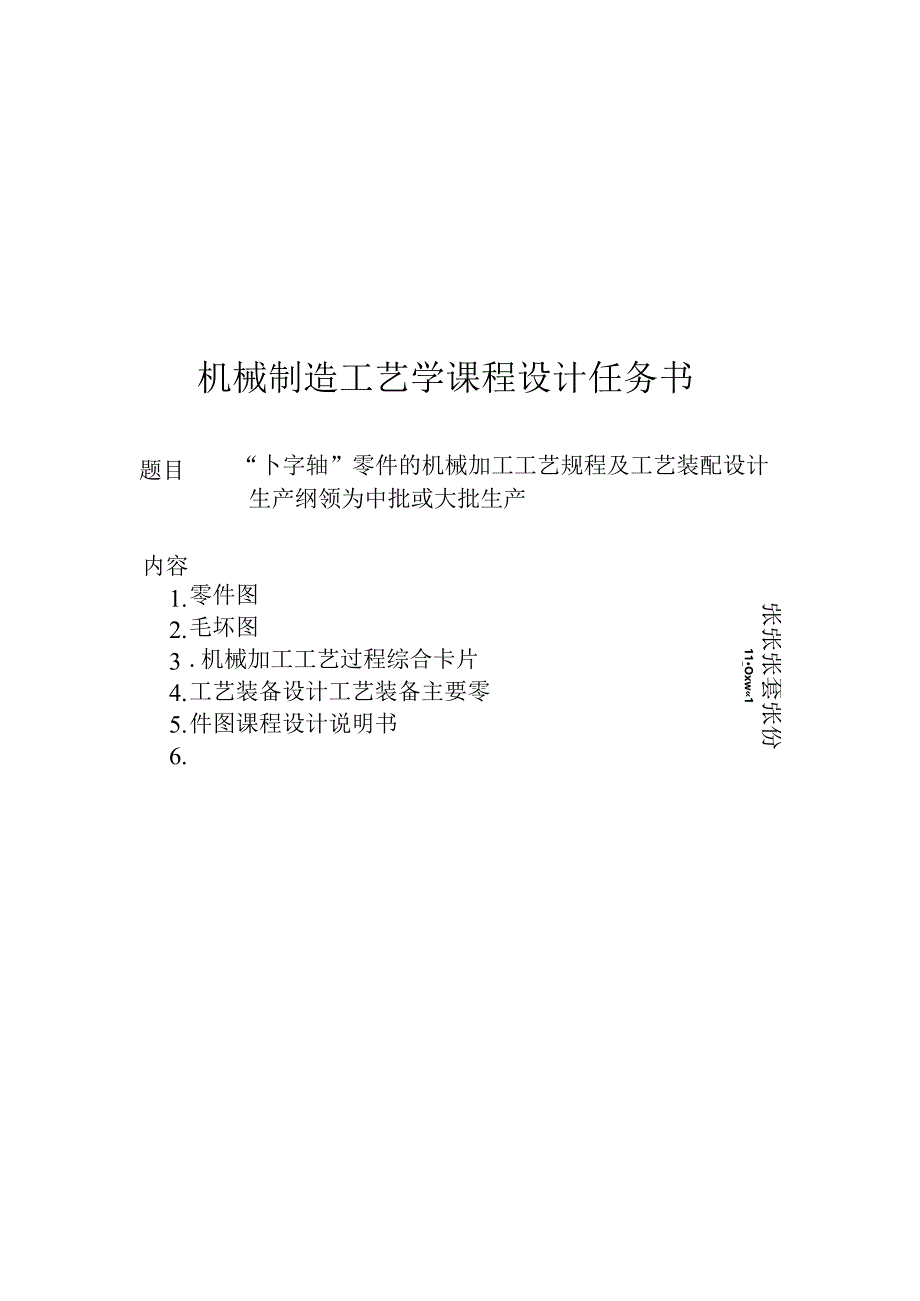

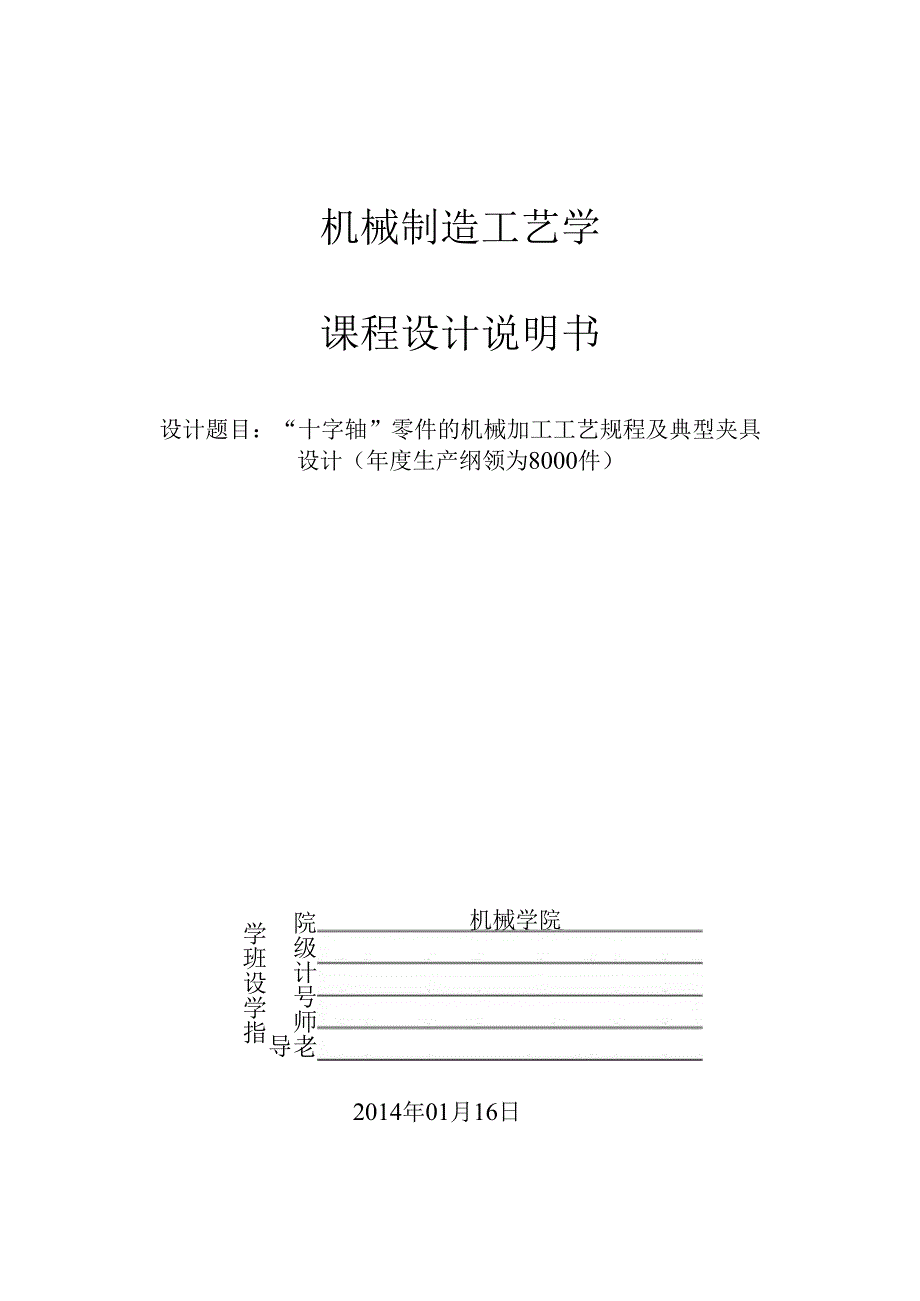

1、机械制造工艺学课程设计说明书设计题目:“十字轴”零件的机械加工工艺规程及典型夹具设计(年度生产纲领为8000件)机械学院院级计号师老导学班设学指2014年01月16日题目内容1.2.34.5.6.机械制造工艺学课程设计任务书“卜字轴”零件的机械加工工艺规程及工艺装配设计生产纲领为中批或大批生产零件图毛坏图.机械加工工艺过程综合卡片工艺装备设计工艺装备主要零件图课程设计说明书张张张套张份11Oxw1书目摘要3一、零件的分析41. 1零件的作用41.2零件的工艺分析1二、工艺规程设计52.1 确定毛坯的制造形式52. 2基面的选择62. 3制定工艺路途52. 4机械加工余量、工序尺寸及毛坯尺寸的确

2、定-72. 5确定切削用量及基本工时6三、专用夹具设计102.1 设计主旨103.1夹具设计103.1夹具设计及操作的主要说明11参考文献11这次设计的是十字轴机械加工工艺规程及工艺装备设计,包括零件图、装配图各一张,机械加工工艺过程卡片和与工序卡片各一张。首先我们要熟识零件和了解其作用,它位于车床变速机构中,主要起换档作用。然后,依据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。最终拟定工艺路途图,制定该工件的夹紧方案,画出夹具装配图。就我个人而言,我希望能通过这次课程设计,了解并相识一般机器零件的生产工艺过程,巩固和加深已学过的技术基础课和专业课的学问,理论联系实际,从中

3、熬炼自一分析问题、解决问题的实力,为今后的工作打下一个良好的基础,并且为后续课程的学习打好基础。Mttfft8ia8tMtiM三SMJ;W1:1切420CMnF一、零件的分析1.1 零件的作用十字轴是万向联轴器的重要而基本零件,通过滚动轴承与两个叉形头连接起到换向和传递扭矩和运动的作用。按虎克钱链原理工作,传速转矩可达8000-100OOKVm。十字轴的四个轴颈安装滚动轴承,中间孔为油路通道,便于涧滑滚动轴承。十字轴的主要失效形式是轴颈根部处的断裂,所以在设计十字轴万向节时,应保证十字轴轴颈有足够的抗弯强度。1.2 零件的工艺分析附图1HUA#从图纸分析十字轴的主要技术要求为:保证25轴颈的尺

4、寸精度、同轴度以及表面粗糙度,在四个轴颈上淬火硬度“3G863,渗砂层深度081.3加工表面及其要求为:典5轴预:轴颈尺寸两湍倒角C2,表面粗糙度用4).63,两垂直轴颈位置度误差6O02.轴端面:保证尺寸,表面粗糙度为Kl250伊孔:孔径妁.表面粗糙度&/20楣孔:孔径期,表面粗糙度R.20M8-7II:为螺距为1”的单线粗齿一般螺纹二.机械加工工艺设计1、确定生产类型已知此十字轴零件的生产纲领为5000件/年,零件的质量是083Kg个,杳G机械制造工艺设计简明手册第2页表1.1-2,可确定该拨更生产类型为中批生产,所以初步确定工艺支配为:加工过程划分阶段:工序适当集中:加工设备以通用设备为

5、主,大量采纳专用工装。2、确定毛坯2.1、 确定毛坯种类:零件结构又比较简洁,生产类型为中批生产,故选择锻模锻造毛坯。查机械制造工艺设计简明手珊3第41页表2.2-5,选用铸锻件尺寸公差等级为CT-IO42.2、 确定锻件加工余量及形态,查机械制造工艺设计简明手册第41页表2.2-5,选用加工余量为MA-H级,并查表2.2-4确定各个加工面的锻件机械加工余量,如F表所示:简图加工面代号W本尺寸加工:,,3加工余见说明a25Il2双则加工UlJb25H双斛加工I小IS5i_3CC25H5双网扣工u2d25Il5双侧加工三、工艺规程设计3.1 选择定位基准II粗基准的选择:作为粗基准的表面应平整,

6、没有飞边、毛剌或其他表面缺欠.该工件选择25外圆面和左端面作为粗基准.采纳左端面作粗基准加工右端面,可以为后续工序打算好精基准2精基准的选择:考虑要保证零件的加工精度和装夹精确便利,依据“基准重合”原则和“基准统一”原则,以相加工后25的轴线为主要的定位精基准,采纳小弯板为协助的定位精基准。3.2 制定工艺路途:生产过程是指符原材料转变为成品的全过程。它包括原材料的打算、运输和保存,生产的打克,毛坯的制造,毛坯经过加工、热处理而成为零件,零件、部件经装配成为产品,机械的质量检查及其运行试验、调试,机械的油漆与包装等。工艺过程是指在生产过程中,通过变更生产对象的形态、相互位践和性质等,使其成为成

7、品或半成品的过程。机械产品的工艺过程又可分为铸造、段造、冲压、焊接、机械加工、热处理、装配、涂装等工艺过程。其中与原材料变为成品干脆有关的过程,称为干脆生产过程,是生产过程的主要部分。而与原材料变为产品间接有关的过程,如生产打算:、运输、保管、机床与工艺装备的修理等,称为协助生由于零件加工表面的多样性、生产设备和加工手段的加工范闱的局限性、零件精度要求及产量的不同,通常零件的加工过程是由若干个顺次排列的工序组成的。工序是加工过程的基本组成单元。每一个工序又可分为一个或若干个安装、工位、工步或走刀。毛坯依次通过这些工序而变成零件。1 .工序工序是一个或一组工人,在相同的工作地对同一个或同时对几个

8、工件连续完成的那一部分工艺过程。工序是组成工艺过程的基本单元,也是生产支配、成本核算的基本单元。一个零件的加工过程须要包括哪些工序,由被加工零件的困难程度、加工精度要求及其产量等因素确定3.3表面加工方法的确定依据零件的几何形态、尺寸精度及位置精度等技术要求,以及加工方法所能达到的经济精度,在生产纲象已确定的状况下,可以考虑采纳万能性机床配以专用工卡具,并尽显使工序集中来提高生产率。除此之外,还应当考虑经济效果,以便使生产成本尽量卜降。查可机械制造课程设计指导书10页表1-6.1-7.1-8,选择零件的加工方法及工艺路途方案如下:十字轴零件加工方案加工项目尺寸公差等级粗糙度加工方案备注25外H

9、IH86.3祖乍一半精车表1-6左右端面ITlO12.5租车表1-625外HlIT86.3粗粗.半半车表1-8上下端面ITlO12.5粗车表1-723、孔IT93.2钻较表1-7、内螺纹MSIT63.2攻螺纹表1-104孔IT1212.5钻表1-78孔IT1212.5钻表1-73.4加工阶段的划分在粗加工阶段。首先将精基准打算好,使后续工序都可以采纳精基准定位加工,保证其他加工表面的精度要求;苜先小25圆面作为粗基准粗车右端面及425,然后以此圆轴线及端面为精基准加工其他面和孔。在采纳小弯板加工另一部分,以保证其形位公差之要求。选用工序集中原则支配十字轴的加工工序。该零件的生产类型为大批生产,

10、可以采纳万能型机床配以专用工、夹具,以提高生产率:而且运用工序集中原则使工件的装夹次数少,不但可以缩短协助时间,而只由于与次装夹中加工了很多表面,有利于保证各种加工表面之间的相对位置精度要求。3.5工序依次的支配机械加工工序(I)遵循“先战准后其他”原则,首先加工基准一一25外圆轴线及端面,(2)遵循“先粗后精”原则,先支配粗加工工序,后支配精加工工序。(3)遵循“先主后次”原则,先加工主要表面(4)遵循“先面后孔”原则,先加工外圆面、端面,再加工孔,确定工艺路3.6确定工艺路途工序号工序名称机床装备刀具量具1粗-半精车25两处车床车刀游标卡尺2粗车左右端面车床车刀游标卡尺3粗-半精车25两处

11、车床车刀游标卡尺4粗车上下端面车床车刀游标卡尺5估较巾8丝孔2360a内孔,车床钻头较刀塞规.卡尺6攻螺纹M8车床丝锥塞规.卡尺7钻44、小8孔钻床钻头推度较刀游标卡尺8中检游标卡尺10热处理淬火机等12终检塞规、百分表、卡尺等加工设备和工艺设备1机床的选择:采纳CA6140一般车床、钻床.磨床2选择夹具:该零件的生产纲领为大批生产,所以采纳专用夹具。3选择星具:采纳塞规.双用游标卡尺。四.机械加工余量、工序尺寸及公差的确定4.1钻较。8丝孔的工序尺寸由表2-28课台得,精锐余/Z=0.2mm,加工等级为IT8,公差为0015钻孔余量为Z钻=4.8mm,加工等级为IT12,公差为0.15。钻校

12、8孔加工工序的加工余贵项目内容精度等级工序尺寸粗糙度工序余量公差8丝孔钻IT127.812.54.80.15较IT883.20.20.015主轴转速的确定4.1.1.钻5丝孔,以。25轴线为基准.刀具:钻头直径为7.8mm的高速钢钻头,丝锥直径为8mm。机床:C61404.2.2钻孔工步背刀吃量ap的选择粗加工时依据加工余量和工艺系统刚度确定ap=7.8mm.进给量的确定由表5-22.选取该工步得进量:f=0.lmmr.切削速度的计铝由表5-31,按工件材料为铸铁的条件选取,切削速度v=20m11in选取。由公式n=1000v/”d可求得该工序钻头钻速n=1326rmin,参照表49所列CA6

13、140得主轴转速,取转速n=1360rmin,再将此转速代入公式v=n,rd1000=20.5mmin.4.3时间定额的计算:工序6:钻8丝孔钻孔工步依据表5-51,钻孔的基本时间可由公式加=+W求得J=Io/三=Dcot历2+(l-2)=24,2=2j=o.imm/r;n=1360r/min。则该工步的基本时间t=(22+2.4+2)/0.lmmrX1360rmin=10.8s攻丝孔工步依据表5-41,较孔基本时间可由公式l=1.*in=(1.P+ll)*ifn,1.P=(D-d)2*tankr,kr=I5,ll=lmm.f=lmar,n=195rmin则该工步的基本时间t=20s协助时间的

14、计算tf协助时间tf基本时间t之间的关系为tf=(0.15-0.2)t钻孔协助时间tf=O.210.8=2,2s较孔协助时间tf三O.220=4s4.4其它时间计算除/作业时间以外,每道工序的单件时间还包括布置工作时间、休息与生理须要时间和打算与终结时间。由该设计的生产类型为大批量生产,分摊到每个工件上的打算与终结时间甚微,可忽视不计。布置工作地时间tb是作业时间的2%-7%,休息与生理时间tx是作业时间的2%7%,本设计均取3%,则工序的其他时间(Ib+lx)可按关系式(3%+3%)X(lf+t)计算。工序6的其他时间:tb+tx=6%(10.8s+20s+4s)=2s单件计算时间td=2s+10.8s+20s+4s=36.8s三、专用夹具设计能够使工
