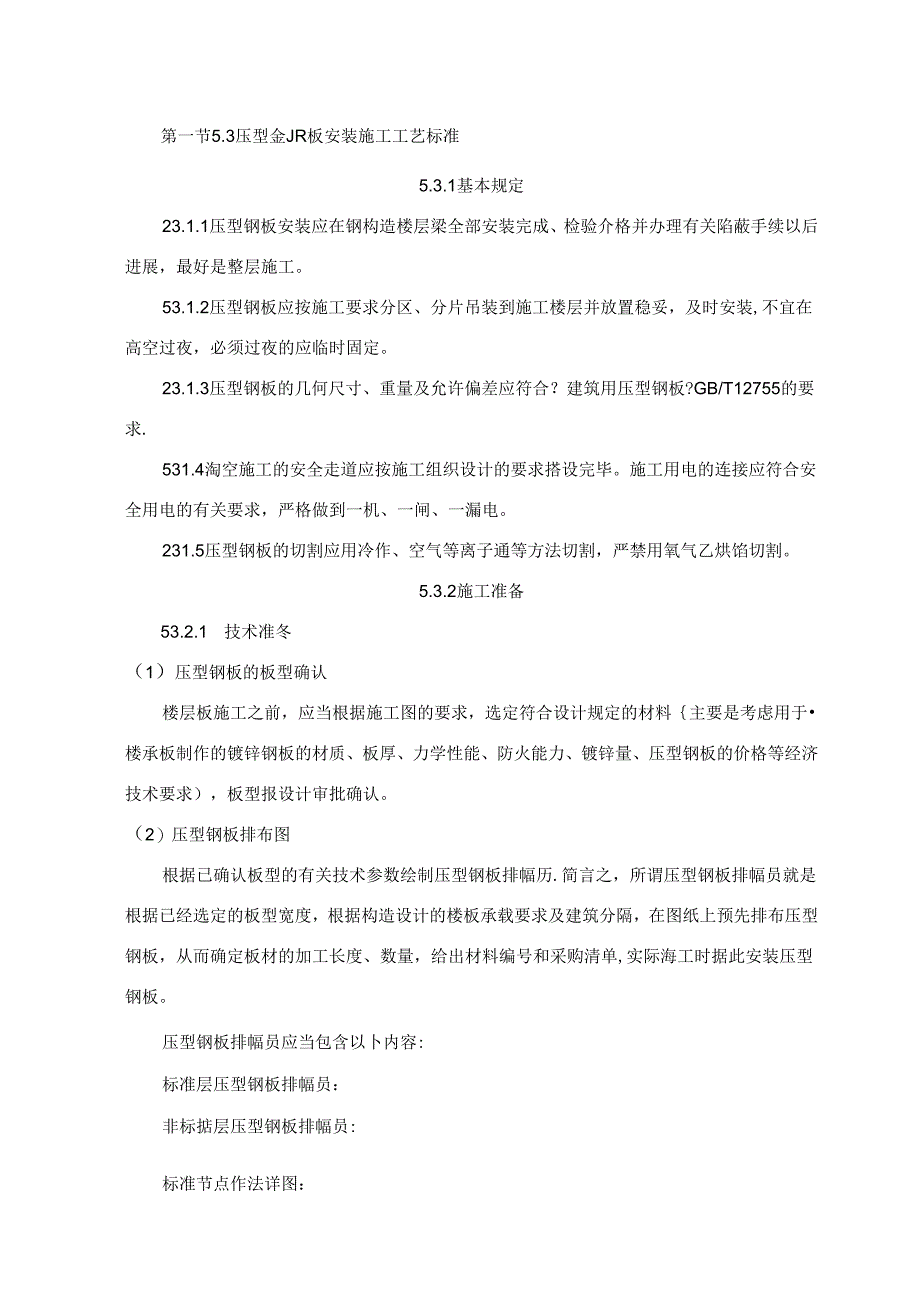

1、第一节5.3压型金JR板安装施工工艺标准5.3.1基本规定23.1.1压型钢板安装应在钢构造楼层梁全部安装完成、检验介格并办理有关陷蔽手续以后进展，最好是整层施工。53.1.2压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥，及时安装,不宜在高空过夜，必须过夜的应临时固定。23.1.3压型钢板的几何尺寸、重量及允许偏差应符合？建筑用压型钢板?GB/T12755的要求.531.4淘空施工的安全走道应按施工组织设计的要求搭设完毕。施工用电的连接应符合安全用电的有关要求，严格做到一机、一闸、一漏电。231.5压型钢板的切割应用冷作、空气等离子通等方法切割，严禁用氧气乙烘馅切割。5.3.2施工准
2、备53.2.1 技术准冬（1）压型钢板的板型确认楼层板施工之前，应当根据施工图的要求，选定符合设计规定的材料主要是考虑用于楼承板制作的镀锌钢板的材质、板厚、力学性能、防火能力、镀锌量、压型钢板的价格等经济技术要求），板型报设计审批确认。（2）压型钢板排布图根据已确认板型的有关技术参数绘制压型钢板排幅历.简言之，所谓压型钢板排幅员就是根据已经选定的板型宽度，根据构造设计的楼板承载要求及建筑分隔，在图纸上预先排布压型钢板，从而确定板材的加工长度、数量，给出材料编号和采购清单,实际海工时据此安装压型钢板。压型钢板排幅员应当包含以卜内容:标准层压型钢板排幅员：非标掂层压型钢板排幅员:标准节点作法详图：

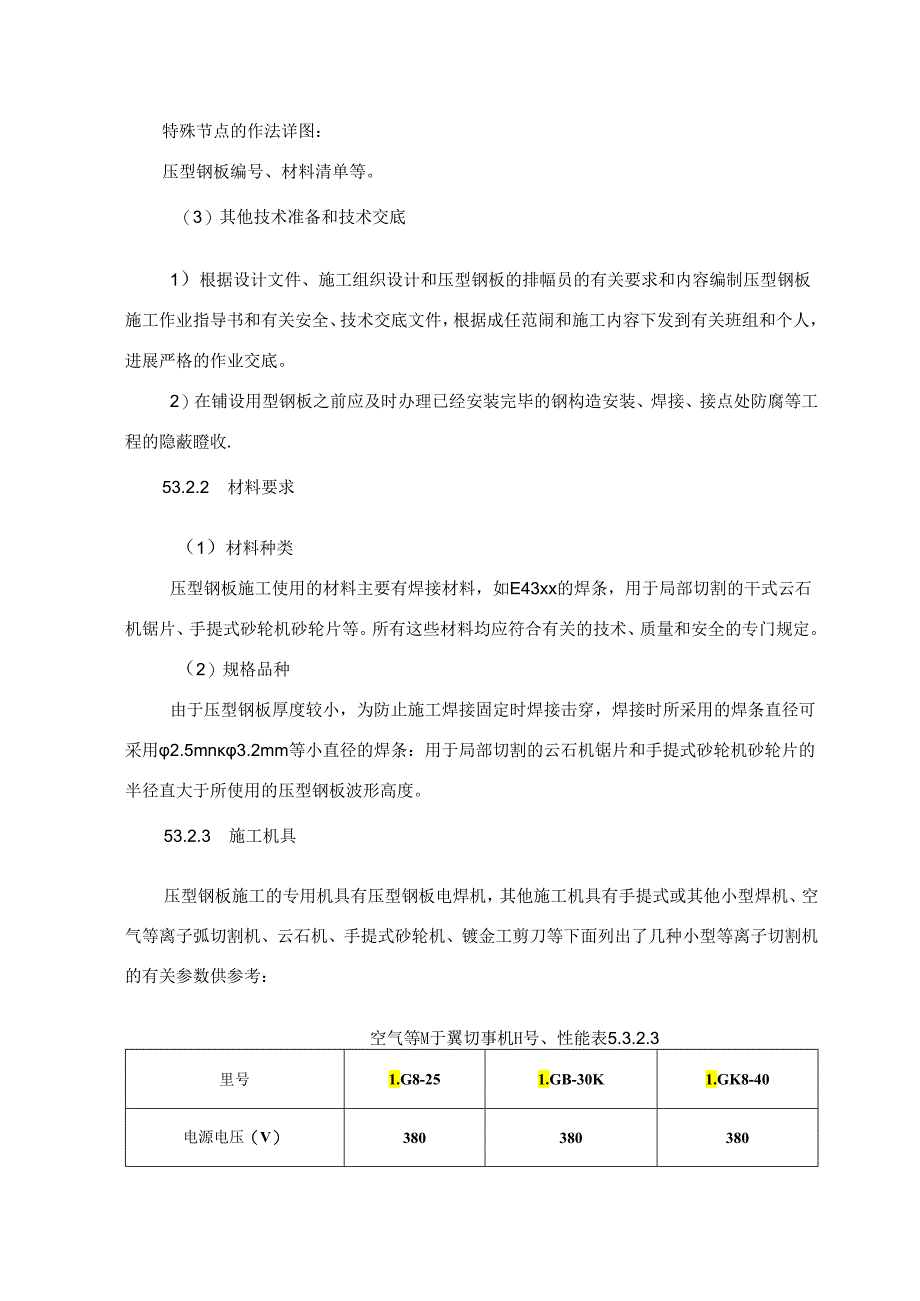

3、特殊节点的作法详图：压型钢板编号、材料清单等。（3）其他技术准备和技术交底1）根据设计文件、施工组织设计和压型钢板的排幅员的有关要求和内容编制压型钢板施工作业指导书和有关安全、技术交底文件，根据成任范闹和施工内容下发到有关班组和个人，进展严格的作业交底。2）在铺设用型钢板之前应及时办理已经安装完毕的钢构造安装、焊接、接点处防腐等工程的隐蔽瞪收.53.2.2 材料要求（1）材料种类压型钢板施工使用的材料主要有焊接材料，如E43xx的焊条，用于局部切割的干式云石机锯片、手提式砂轮机砂轮片等。所有这些材料均应符合有关的技术、质量和安全的专门规定。（2）规格品种由于压型钢板厚度较小，为防止施工焊接固定
4、时焊接击穿，焊接时所采用的焊条直径可采用2.5mn3.2mm等小直径的焊条：用于局部切割的云石机锯片和手提式砂轮机砂轮片的半径直大于所使用的压型钢板波形高度。53.2.3 施工机具压型钢板施工的专用机具有压型钢板电焊机，其他施工机具有手提式或其他小型焊机、空气等离子弧切割机、云石机、手提式砂轮机、镀金工剪刀等下面列出了几种小型等离子切割机的有关参数供参考：空气等M于翼切事机H号、性能表5.3.2.3里号1.G8-251.GB-30K1.GK8-40电源电压（V）380380380相数333额定电流（八）253028切舸厚度（mm）888气体压力（Nmm0.35O.3).50.305气体流显（U

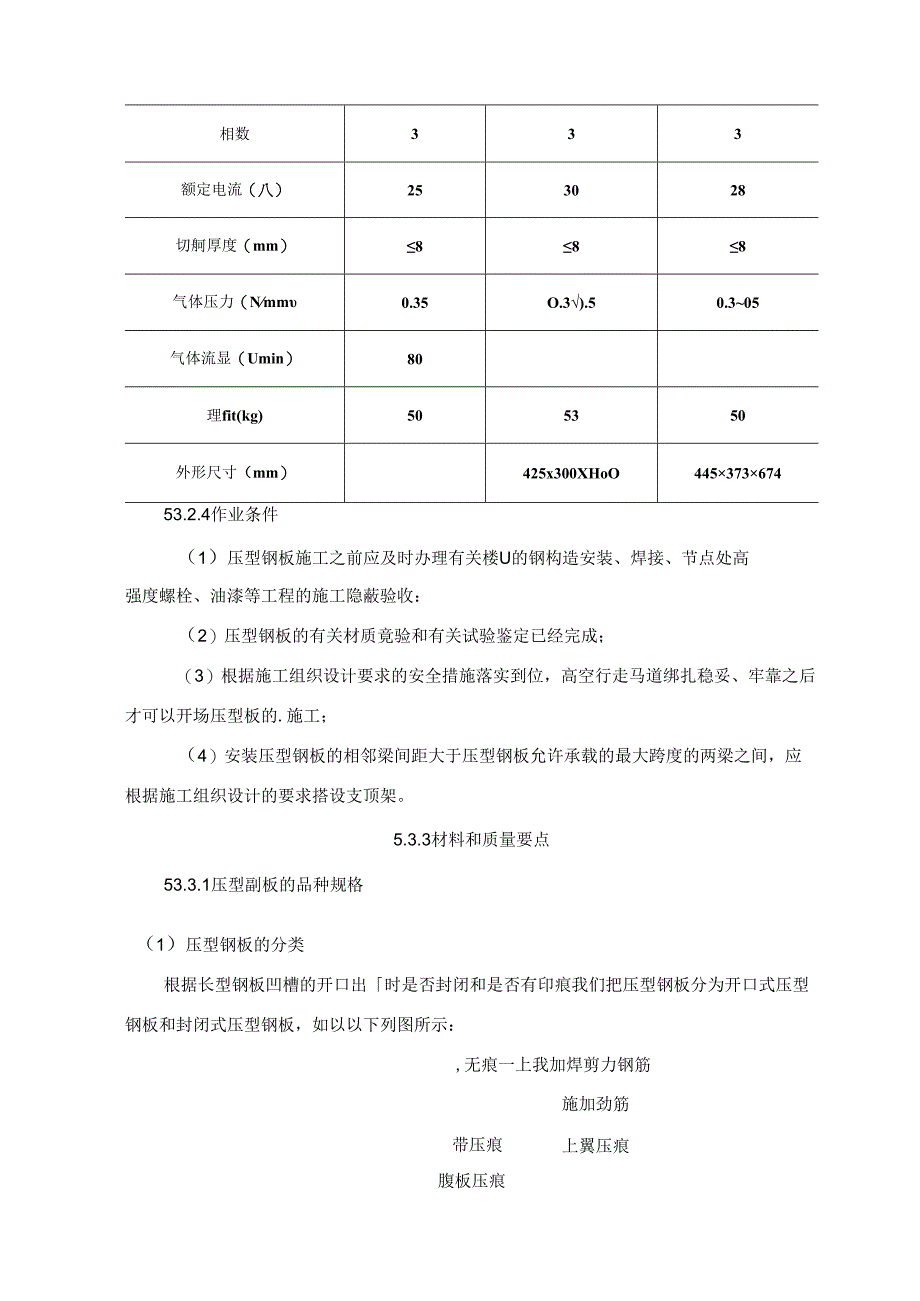

5、min）80理fit(kg)505350外形尺寸（mm）425x300XHoO44537367453.2.4作业条件（1）压型钢板施工之前应及时办理有关楼U的钢构造安装、焊接、节点处高强度螺栓、油漆等工程的施工隐蔽验收：（2）压型钢板的有关材质竟验和有关试验鉴定已经完成；（3）根据施工组织设计要求的安全措施落实到位，高空行走马道绑扎稳妥、牢靠之后才可以开场压型板的.施工；（4）安装压型钢板的相邻梁间距大于压型钢板允许承载的最大跨度的两梁之间，应根据施工组织设计的要求搭设支顶架。5.3.3材料和质量要点53.3.1压型副板的品种规格（1）压型钢板的分类根据长型钢板凹槽的开口出时是否封闭和是否有印
6、痕我们把压型钢板分为开口式压型钢板和封闭式压型钢板，如以以下列图所示：,无痕一上我加焊剪力钢筋带压痕施加劲筋上翼压痕腹板压痕压型钢板形式带加筋肋/无痕封闭式带压痕（在上翼绿）x带加劲肋端头锚固（2）其他配件其他配件包括堵头板、封边板等，用与选用的压型板同材腹的镀锌钢板制作，对于封边板，由丁往往用于楼板边的悬挑局部的底模，为防止混凝土浇注时的变形,根据悬挑宽度往往应选用较厚的镀锌钢板或薄钢板弯制。53.3.2材料的关健要求建筑工程上使用的压型钢板的尺寸、形式、板厚允许偏差应符合?建筑用压型钢板?GB.T12755的要求：（I）压型钢板几何尺寸应在出厂前进展抽检，对用卷板压制的钢板每卷抽检不少于3
7、块；（2）压型钢板基材不得有裂纹，镀锌板不能有矮点：（3）床型钢板尺寸允许偏差：1）板厚极限偏差符合原材料相应标准：2）当波高75nm时,波高允许偏差1.5mm.当波高75mm时,波高允许偏差2.0mm；3）波距允许偏差2mm：4）当板长1Om时，板长允许偏差+5mm,-0mm,侧向弯曲俏8mm;当板长1Om时，板长允许偏差+IOmm,-Omm.侧向弯曲值20mm;由于压型钢板在建筑中用于楼板永久性支撑模板并和钢筋混凝土强合共同工作，因此我们不仅要求其力学、防腐性能，而且要求有必要的防火能力满足设计和标准的要求。533.3质量知要求压型钢板施工质量要求波纹对直,所有的开孔、节点裁切不得用氧气乙
8、烘焰施工，防止烧掉镀锌层；板缝咬口点间距不得大于板宽度的1/2Il不得大于400mm,整条缝咬口应确保咬口平整，咬口深度致：所有的板与板、板与构件之间的缝隙不能直接透光,所有宽度大于5mm的缝应用砂浆、胶带等堵住，防止漏浆。5.3.4工工艺53.4.1工艺流程压型钢板的安装工艺流程见图5.33.1534.2压型钢板与上下工序间的街接压型钢板与其他相关联的工序应按以卜.工序流程进展施工：钢构造险蔽验收T搭设支顶架T压型钢板安装焊接一堵头板和封边板安装T压型钢板锁口一栓钉焊T清扫、施工批交验T设备管道、电器线路施工、钢筋绑扎T混凝土浇注。I.4Ul-T-44(I)压型钢板在装、和、安装中严禁用钢丝
9、绳捆绑直接起加，运输及堆放应有足够支点，以防变形。(2)铺设前对弯曲变形者应矫正好。(3)钢梁顶面要保持清洁，严防潮湿及涂刷油漆未干。(4)料、切孔采用等离子弧切割机操作，严禁用氧气乙烘切割。大孔洞四周应补强。C5)是否需搭设临时的支顶架由施工组织设计确定。如搭设应特混凝土到达定强度前方可撤除。(6)压型钢板按图纸放线安奘、调直、压实并点焊军旅。要求如下：I)波纹对直，以便钢筋在波内通过：2)与梁搭接在凹槽处，以便施焊：3)每凹槽处必须焊接牢靠，每凹槽焊点不得少于一处，焊接点直径不得小于ICme(7)压型钢板铺设完毕、调直固定后应及时用锁门机具进展锁门，防止由于堆放施工材料或人员交通，造成压型
10、板咬口别离。(8)安装完毕，应在钢筋安装前及时清扫施工垃圾，剪切下来的边角料应收集到地面上集中堆放。(9)加强成品保护，铺设人员交通马道减少在压型钢板上的人员走动，严禁在压型钢板上堆放重物。5.3.5 质量检验53.5.1 主控工程压型钢板与主体构造的锚固支承长度应符合设计要求且不得少于50m。检查数量：沿连接纵向长度抽查10%JI不应少于IOnio检验方法：目测和钢尺检查.53.5.2 一般工程压型钢板安袋应平整、瞅直，板面不应有施工残留物和污物，不应有未经处理的钳钻孔洞。检杳数量：按面积抽查10%且不应少于Iom，检杳方法:观察检查。5.3.6 安全及环境保护(1)从事电工、焊工、起重作业
11、人抗，必须经过有关部门的安全技术培训，并经考试合格，取得特殊工种证件前方可上岗作业。(2)移动式电动机械和手持电开工具的单相电源线必须使用三芯软橡胶电缆，相电源线必须使用阳芯软橡胶电缆；接线时，缆线护套应穿进设备的接线盒内并予以固定。(3)移动式电动机具和手持电开工具的电源线必须使用软橡胶绝缘电缆。(4)进展电焊作业时，电焊机应使用专用闸箱并安装漏电保护器。(5)电、气焊作业的应消理易燃易爆物品，设专人监护及配备相应火火器具。雨雪天气，制止在室外进展电焊作业。(6)起重机械必须经有关部门进展检脸，取得安全检验证方可使用“(7)起吊时，要有专人将吊物扶稳，严禁甩动。起吊物悬空时，严禁在起吊物、起
12、吊普下停留或通过。在卷扬机、滑轮及牵引钢丝绳旁不准站人。索具、吊具要定时检杳，使用时不得超过额定荷载，(8)登高安装压型钢板时，应视制梁高度，在两端设置挂梯或搭设纲管脚手架在梁面行走时，其一侧的临时护栏横杆可采用水平钢索，当改为扶手绳时，绳的自由下垂度不应大于1/20,并应控制在100mm以内。(9)压型钢板安装过程中，各工种进展上下立体穿插作业时，不得在同一垂直方向上操作。下层作业的位置，必须处于依上层i度确定的可能坠落范的半径之外：不符合以上条件时，应设置安全防护隔离层。(10)施工现场应保持整洁，垃圾废料应及时清理.废弃物应按要求分类堆放及回收。(11)焊接作业后应及时将焊条头回收，不得随便丢弃，防止环境污染。第二节5.3.7质记录按照国家标准?钢构造工程施工质址验收标准？(GB5O2O52001)的相关要求执行5.3.8茶工记录压型钢板的施工记录应执行?钢构造工程施工质量瞪收标准?GB5O2()5-2()O1和?建筑工程施工质量喊收统一标准?GB5O3OO的要求。
