《福建《整体无机磨石楼地面应用技术标准》（征求意见稿）.docx》由会员分享，可在线阅读，更多相关《福建《整体无机磨石楼地面应用技术标准》（征求意见稿）.docx（13页珍藏版）》请在第壹文秘上搜索。

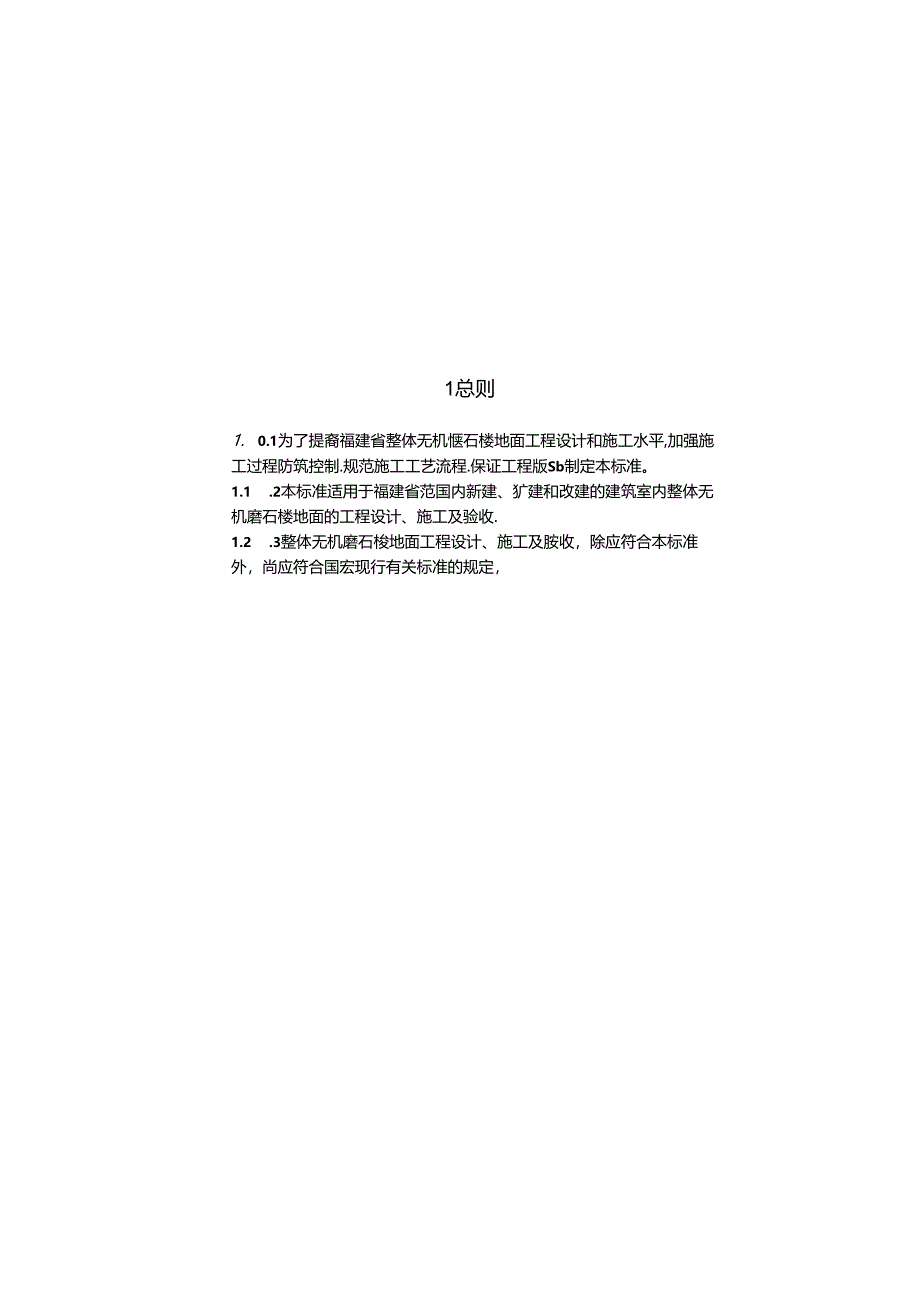

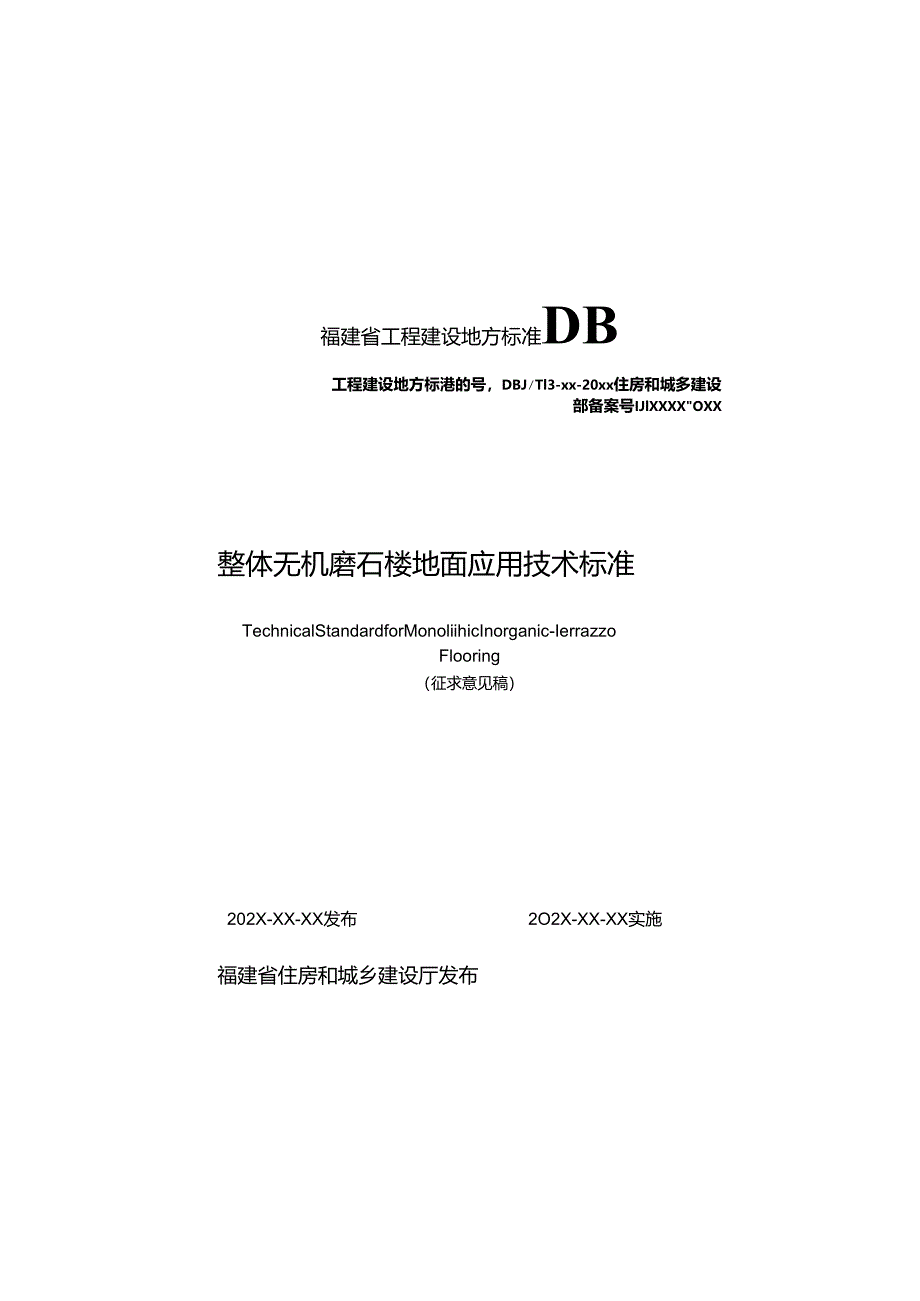

1、福建省工程建设地方标准DB工程建设地方标港的号，DBJTl3-xx-20xx住房和城多建设部备案号IJlXXXXOXX整体无机磨石楼地面应用技术标准TechnicalStandardforMonoliihicInorganic-IerrazzoFlooring（征求意见稿）202X-XX-XX发布2O2X-XX-XX实施福建省住房和城乡建设厅发布1总则1. 0.1为了提裔福建省整体无机惬石楼地面工程设计和施工水平,加强施工过程防筑控制.规范施工工艺流程.保证工程版Sb制定本标准。1.1 .2本标准适用于福建省范国内新建、犷建和改建的建筑室内整体无机磨石楼地面的工程设计、施工及验收.1.2 .3

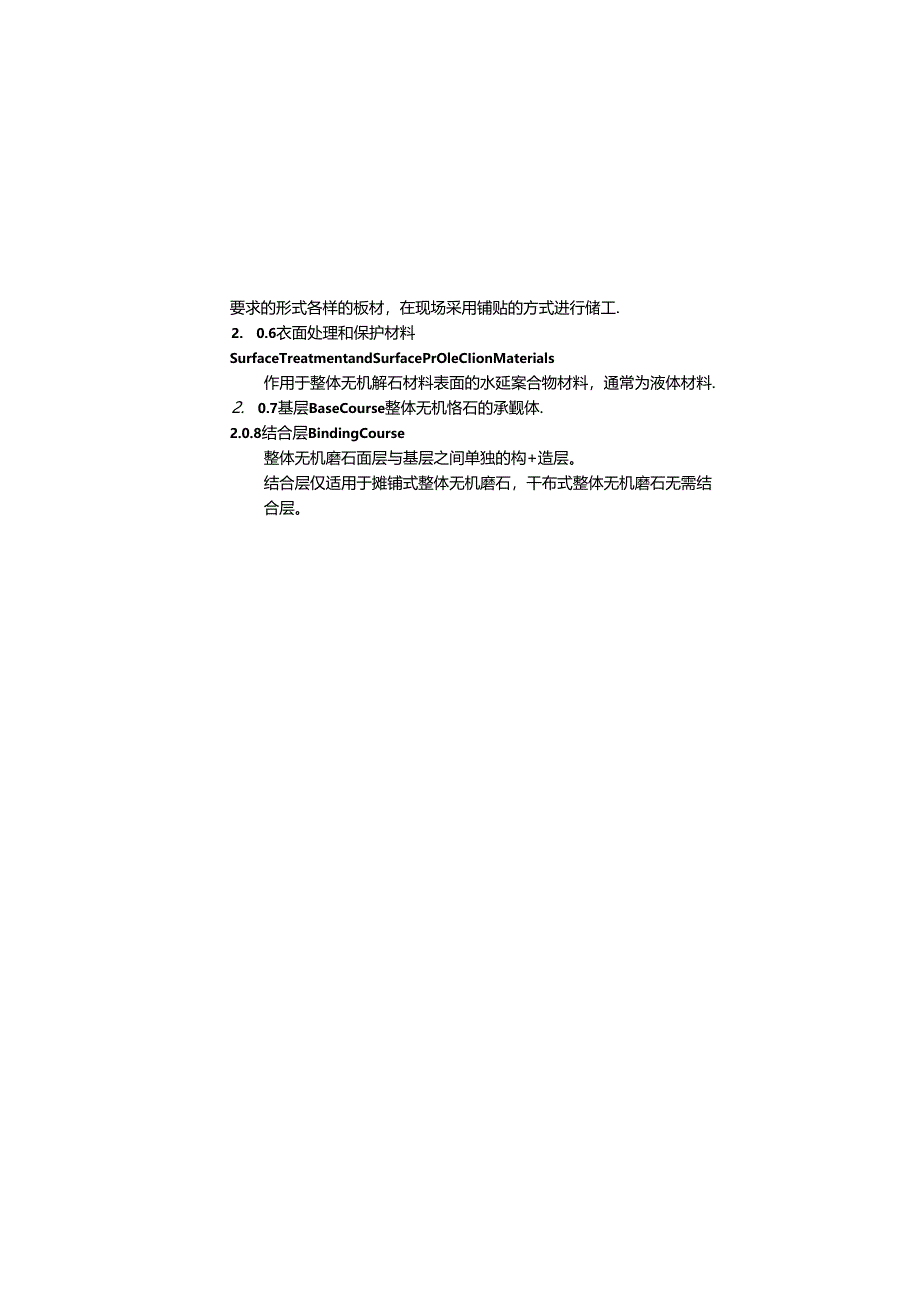

2、整体无机磨石梭地面工程设计、施工及胺收，除应符合本标准外，尚应符合国宏现行有关标准的规定，要求的形式各样的板材，在现场采用铺贴的方式进行储工.2. 0.6衣面处理和保护材料SurfaceTreatmentandSurfacePrOleCIionMaterials作用于整体无机解石材料表面的水延案合物材料，通常为液体材料.2. 0.7基层BaseCourse整体无机恪石的承觐体.2.0.8结合层BindingCourse整体无机磨石面层与基层之间单独的构+造层。结合层仅适用于摊铺式整体无机磨石，干布式整体无机磨石无需结合层。4材料4.1 原材料4.1.1 水池宜采用破铝酸盐水泥、普通硅酸盐水泥、
3、矿渣硅酸盐水呢，不宜采用火山灰质和粉煤灰桂酸盐发合水泥，水泥应符合匕硫铝酸盐水泥2GB20472,通用硅酸盐水混？GB175等现行国家标准的规定，放射性应符合E建筑材料放射性核素限展3GB6566的规定。水泥初度等级不宜低于42.5级.4.1.2 2砂子应符合另建设用砂3GBT14684的规定，含滉瞅不应大于3%.采用机制砂时，应采用经过水洗、洁净口有连线欲配的中机机制砂。4.1.3 石子应符合及E建设用卵石、碎石GB,TI4685的规定.石子含泥埴不应大于1%.4.1.4 混凝土外加剂应符合混凝土外加剂久GB8076及胃混凝士脱张剂SGB.T23439的规定，放射性应符合建筑材料放射性核素限
4、信3GBM66的规定.4.1.5 拌和用水应符合混凝土拌和用水标准3JGJ63的规定，4.1.6水祇聚合物乳液应符合建筑涂料用乳液KGB20623的规定，4.1.7 色粉应符合混凝土和砂浆用颜料及其试胶方法4C539的规定.4.1.8 强面处埋剂宜采用海透型液体硬化剂,应符合JQT2158的规定。4. 1.9表面保护剂应符合其相应产品标准要求，4.1. IO装饰条及装饰骨科应符合设计和育关标准要求，其硬度、耐磨度等指标不应低于无机磨石的技术要求.4.1.11填材料应符合设计和有关标准要求.易于清理,以免面层受污染，影响美观，4.2无机磨石干粉砂浆4.2.I无机期石干粉砂浆应符合通用鹿酸盐水泥K
5、PBI75、4混凝土地面用水泄基耐磨材料2JCT906、建筑装饰用水磨石JC.T5()7.地面用水泥基自流平砂浆3JCT985及4人造石加工.装饰与施工侦录验收规范3JCT23OO等规定，用于防静电工程时，还应符合防好电工程施工与质量验收观范3GB50944规定.4.2.2无机磨石干粉砂浆Ae合比设计时应综合考虑所用材料的强度等奴、早期收缩性能、工作性能、长期性能及耐久性等要求，在满足设计和施工要求的条件下，遵循低水池用累、低用水量和低早期收缩性能的原则.4.2.3以硫铝酸点水泥为主要胶凝材料的无机磨石干粉砂浆除了应符合421条所列相关现行国家规范标准的规定外，还应符合E硫和酸盐水泥bGB2(
6、X72规定,其主要性能指标应符合表4.2.3规定。4.2.3无和石干砂但MH加枚溺项目技术指你台皎方法发姑时间初凝次12OminJGJED做部流动收初始#动度26)mnGRT5OM83min由动改供曲依二23Omm泌水*0%GBTS880k径(Sm方孔箝译余)l.0%粘结强度&IJMPqJcvms抗冲击性无开裂式脱离底板2dJftJf佳友SMSGAIPa接头与软管与拗丸、爆切、研磨等设备紧密连接,下部连接连续性集尘袋.不间断工作12小时以上.2）22OV小型吸尘器，或干湿两用吸尘吸水机，用于小面极吸尘或吸水。7工具：O2m6m不同长度的专用刮尺，推杆平尺,方板立尺。2）指内或不带齿的用于铺助摊
7、平的锲刀、刮刀.6.2 基层6.2.1 2.I基层的施工质属对磨石面层的影响较大，因此本条内容明确了基层混凝土6包工的部分技术指标.的严格控制.6.2.2 基层底面处理1无机磨石的基层直接施工在底板/垫层上，采用改变底板表而利粒度、使用粘结材料等方式,使基层与底板/垫层结合牢冏的称为粘结方式。2基层与底板，垫层之间设置层能修滑动的空料膜、土工膜、橡胶垫（如隔声垫）或防水卷材等,使基层与底板/垫层相互隔离的称为隔离方式。6.2.3 采取隔离方式时，其基层受底板/垫层变形、结构约束等因素的干扰少.使可能开裂的范围缩小至整体面层，通过合理补强、科学设Wh增强材料检定性等综合措施，提高基层强度，其fi
8、体面层的抗裂效果明显优于粘结方式基层.附禹式基层补强米裂可合理选用下列措施：1补强与限裂措施主要针对混凝土类基层和砂浆类基层。2基层常见的补强限裂措施有：泥置钢筋（网片、掺加纤维（钢纤维或合成纤维）、掺加外加剂等。3以内鼠钢筋的方式增强时，钢筋绑扎或成品钢筋网片的规格应遵循“细而密”的原则,通常以间距不大于100mnl为宜.4果用掺加钢纤维或合成纤维增强时,其具体的应用规格、性能参数和掺量应符合纤维混凝土应用技术规程SJGJ,，T221、E刖纤维混凝土JG“472等相关规范要求，且应根据建筑物结构特点、楼地面荷我、设缝工况等淙合条件，出具相应的计算（验算）数据。5挎加外加剂应符合相关规范，明确
9、具体的指标，6除基层板块本身增加补强与限裂措施外，在楼地面构造层的薄弱部位,如两个相邻分仓的板接处、堵、柱等阳角处、两块连续浇筑但厚度有明显差异的连接处等薄弱部位，应额外增加补强措施.6.2.4 将基层表面处理成表面坚实、有定深度的粗植面以确保基层与面层（或结合层的枯结强度，避免无机磨石面层（或结合层）与之脱离。常见的法层去面处理方式有：诜刨、微丸（唉砂）、锯切、研磨、缺陷螃亚等.通常是对已经充分硬化的基层（如已满养护期的混凝土/砂浆类基层,既有建筑石材、地礴等硬质地面,进行处理的方式.I恍侧：优侧机结合诜创刀具将楼地面面层处理至较深的粗秘衣面,带沟槽.诜创深度SmmTOmm,以去除表层浮装,
10、基层内柢用料截面露出,表面紧实、粗糙为宜.适用于浮浆较厚、表面密实质较差、厚层的普通混凝土基层表面,不适用于砂浆类基层、铺装类基层表面的处理，易引起赛动空鼓及破碎。2撇丸（喷砂）：利用钢砂她丸将表面唉出均匀的粗糙表面，附丸深度的Imm-3mm:铜砂力废可漏,所有类型基层均适用.3糖切：利用锯切机将基层表面切割成率集的槽奴，深度可调，可作为锚固缝使用：适用于普通混凝土般层，亦适用于旧楼地面改造中整体降低已有基层的高度（锯切去除）4研磨：使用取型的地坪研廨机配合S用金刚石刀具，将基层去面触至粗摄表面：效率较高，适用于有结合层的无机磨石茶层处理.5缺陷脩复：对基层表面存在的裂SI、6支损褥要在施工无
11、机廨石之前进行处理.宽度大于Imm的裂缝.尤其是结构性裂较，应采取切割V型槽和垂直槽，放置波纹钢片或细纲筋，采用无收缗砂浆或环笈树脂砂浆玳浆的修补方式，要求修补表面达到饱满平整.应充分考虑基层裂域对干面层无机脚石的引裂风险.6.3 结合层6.3.1 乳液类界面剂结合层施工：3以硅酸款水泥为主要胶材的无机磨石材料结合层施工，建议采用界面剂乳液与素水泄混合浆料施一1：I道.纯乳液的用同不魔低JO.IOkgZmje施工后随即连城进行面层材料的撞铺施工.以硫铝酸盐水泥为主要股材的无机磨石材料结合层施工，果用界面剂乳液直接涂联施工，遍数以3道为宜，前2道均襦在上道乳液干燥后才可以涂刷且两道的魄工均宜以交
12、叉方向进行涂树.最后一道施工后在半干状态卜.即可进行面层材料的推铺施工。6.3.2环乳拊砂结合层施工：2环就树脂的用量不应低于().50kgm-.36包工完成24小时可上人(穿软底鞋后，用细毛扫把按啾序清扫表面,仔细扫除未被树脂粘住的石英砂砾，并观察石英砂球的分布密度.如个别区域石英外斑泡盅稀疏(5()mmXSomm),应再重发该涂环氧树脂并她做石英砂砾，确保枪砂结合层均匀.6.4 面层6.4.1 大面积楼地面划分水平流水施工段时，应符合下列要求：1地坪缱的合理设置能最大程度犍少面层开裂.干布式无机磨石每班浇筑的单个分仓施工段面积以大般不大于80Ona搏锚式无机磨石每班浇筑的单个分仓面积不宜大
13、于30Omj2采用湿式切缝,边切缝边用吸生吸水机吸净泥浆，减少场尘污染大气.3干布式无机磨石的混凝土基层施工时，墙、柱边及设符基础（ftW的隔离缝一般采用厚度ISmm的泡沐聚乙烯挤型板，并安装至面层建筑标高：摊铺式无机磨石施工时,端、柱边一般采用厚度3mn6mn的泡沫跋附岗。6.4.2 干布式无机磨石面层施工：2干布式无机磨石而层经多次精干收光后均应撤布磨石材料，均匀嫩布、刮平后再抹光机钺抹均匀。一股应撤布磨石扑合料三通.结合表面平整度及钟料分布的实际情况，控制好材料用S：第一泄拌合料用量控制在（34）kgm2.第二遍拌合科用fit（67）kgn,按柱网面枳计算好用I匕均匀致的在面层上。第三遍
14、拌合料用量约2kg116.4.4 面层养妒：2摊胡式无机磨石而层采用内流平材料时,应使用喷雾器均匀喷洒水养护，见干随即啮洒，循环养护不应少于三次。6.4.5 5面层研磨及拊光是整体无机磨石面层施工的最后工序，是一个不可忽视的环节,直接影响整体磨石面层产品的观丛质St.宜接关系磨石面层的质I也研磨、抽光遍数和工艺应严格按设计和施工专项方案控制。7验收7.1 一般规定7.1.5本条针时整体无机跳石楂地面工程质量粉收不合格的,提出了2种不同的验收方法。7.2 检查项目7.2. 1-7.2.2本节规定的验收内容主要依据现行国家标准另建筑地面工程施工质代验收规范XGB50209中整体面层铺设工程的相关要
15、求。规范将涉及安全、主要使用功能、节能、环保等起决定作用的项目列为“主控项目”，“一般1发目”大部分为外观质量要求,不涉及使用安全.7.3 质量骏收7. 3.1本条明确r无机磨石材料取样批次与取样方法应符合相关国标的要求，此外，还应符合下列要求：无机磨石材料每KXX应为一个检验批.不足KXM的应按一个检验批计,每一检腌批应为一个取样的位.取样应有代表性，防机抽取20袋,总量:不应少于2Skg.样品应混合均匀，并用四分法将每桧验批取样以缩减至试验所需价的2倍.每一检胺批的试样应充分混合均匀，分为两等份，其中一份随按相应国家规范规定的检验项目进行试验,另份应保存至有效期，以备仲裁检验.7.3.2本条明确r整体无机磨石工程5金收检险批的划分要求.7.3.37.3.4本条明6了整体无机跳石工程的验收内容、口脸方法及验收站果的判定方法.7.3.5本条要求在磬石面层研磨魄工完毕后应做好面层的保护.以防污染和破坏。8维护保养8.1 一般规定8. I.1,1.4整体无机磨石楼地面在日常使用过程中的清洁、保养和维护非常我要
