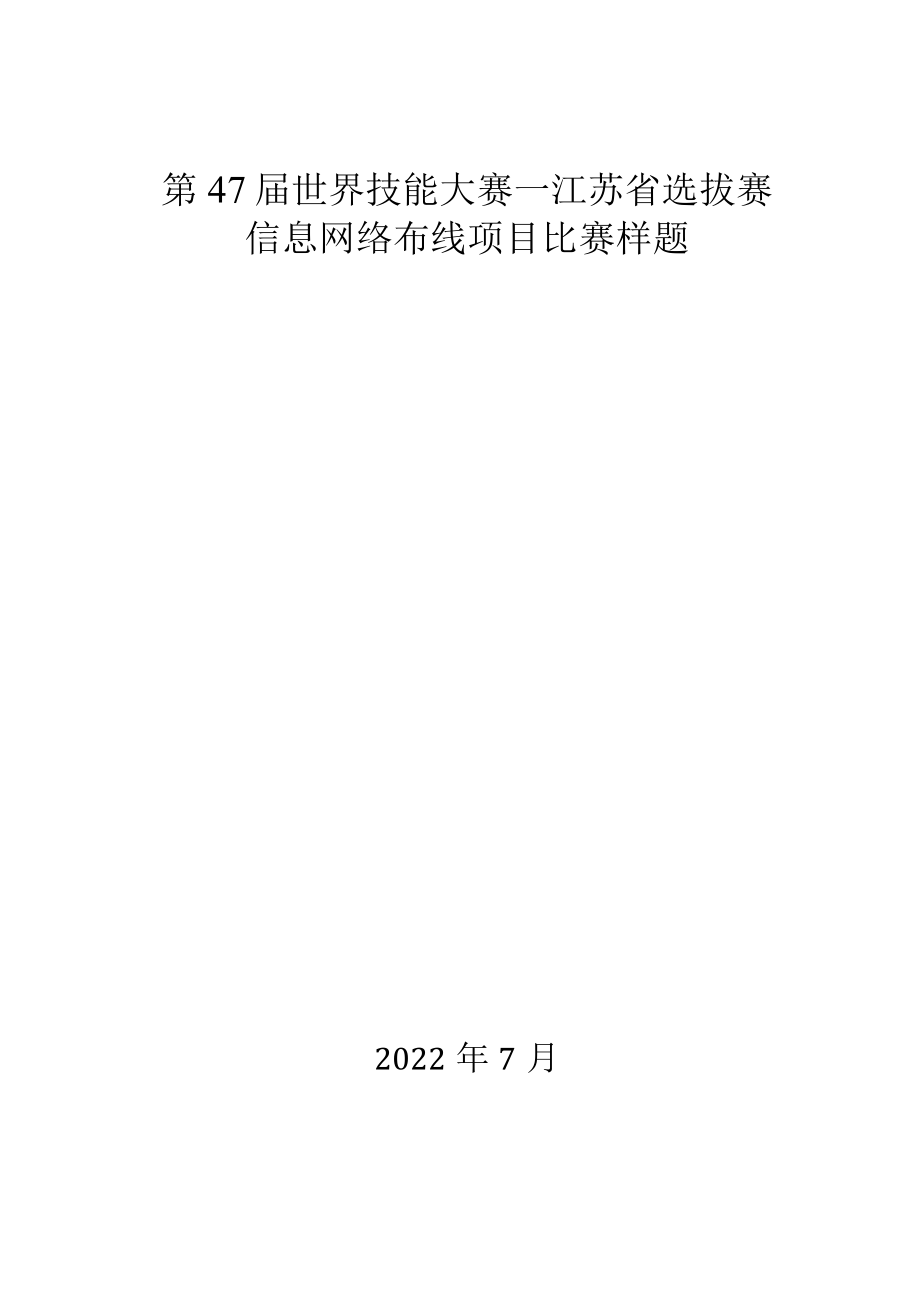

1、第47届世界技能大赛一江苏省选拔赛信息网络布线项目比赛样题2022年7月一、简介1二、项目和任务说明1三、选手指南1（一）比赛时间1（二）通则1（三）工作组织和管理1（四）设计2（五）安装3（六）检查3四、设计和技术规范3（一）要求3（二）通则4（三）安装规范4（四）连接和路由系统设计规范5五、安装规范6（一）通则6（二）光纤连接盒和接续盒6（三）线缆管理6（四）布线7（五）测量7六、所需设备、机械、装置和材料7七、评分方案8（一）质量9（二）正确的操作过程9（三）功能9（四）基本安装9（五）知识10（六）安全性10八、其他10（一）选手必须遵守以下指令：10（二）测试说明10一、简介此测试项
2、目由以下文档/文件组成： 第47届世界技能大赛江苏省选拔赛模块B试题（此文档）； Doc.M2（工作计划&日常工作报告）； Doc.M2_2（工作完成报告）； Doc.M2_3（测试结果）； Doc.M2_4（连接报告）； Fig.M25（线缆连接图）。二、项目和任务说明模块B是模拟客户端所属的小型数据中心中的信息网络布线系统的任务。客户的目标是在将来扩展机架配置服务。这里假设的信息布线系统规模较小，由机房内的一个32U以上的主机架和另一个机房内的一个12U子机架构成。12U机架连接到大厦租户空间内设置的电信插座。该模块应用了“工作级别系统”。“工作级别系统”允许每位选手自行选择工作内容和工作
3、量。但是，如果选手选择的工作级别较低，他/她将比那些选择较高工作级别的人得到较少的分数。三、选手指南（一）比赛时间1、比赛时间为5小时。该模块将进行一天。上午3小时，下午2小时。上午的工作将在下午继续进行。这就意味着，上午出现的错误，如果有的话，下午可以改正。2、准备时间为赛前30分钟。（二）通则设计/技术规范（第3页）和安装规范（第6页）由客户提供。请按照这些规范进行设计和安装。（三）工作组织和管理1、选手为了完成设定的结果必须对所需的工作制定计划，并在工作计划和报告Doc.M2中描述该计划。描述的工作计划必须在开始所有工作之前完成。除工作计划中规定的工作外，不得从事其他工作。工作计划必须在
4、描述完成后立即提交给专家裁判。工作类型（Worktype）至少要有8项以上。2、工作计划必须有以下说明： 整个过程的工作大纲和进度安排； 材料等短缺等等。 、必须在工作开始和结束时采取必要的安全措施。 、必须在工作结束时（上午和下午）提交每日工作报告。每日工作计划和报告文档为Doc.M2。工作报告必须在上、下午结束时提交给专家裁判。 、工作报告必须有以下描述： 工作期间发生的健康与安全相关事项； 工作进展情况；下午的工作计划（上午结束时）。此工作计划中未描述的任务工作不能在下午执行。；需报告的事宜等。6、所有工作完成后，必须填写工作完成报告Doc.M2_2并提交给专家裁判。7、工作完成报告必须
5、具有以下说明： 工作总小时数； 与工作计划的差异； 工作期间发生的健康与安全相关事项； 为恢复或纠正任何不当的建造而采取的措施的解释说明等。8、以下文件和项目必须附在工作完成报告中： 测试结果Doc.M2_3和USB闪存。9、在工作期间，选手必须尊重客户的设施，保持工作环境清洁。10、必须考虑对所有产生的剩余物品和废弃物料并实施清理和处置或回收。11、必须遵从健康与安全相关法律/规则和指令说明。（四）设计1、设计的要求有2种不同的工作:JOB1、J0B2oJOBl包含必须执行的条目。J0B2的设计包含光纤系统的可选项，安装人员必须考虑在规定的工作时间内完成的可能性，决定是否进行。2、J0B2在
6、布线连接图Fig.M2和M2_2中已经进行了说明。这些设计主要是线缆路径和线缆长度设计的决策。这些设计必须在实际布线之前完成。3、J0B2含有绘图设计，该设计依据对未来机架配置服务的假设（可能比赛日才知道需求）。选手必须要将前所述的JOB工作确认完成后才能从事J0B2的设计。4、必须考虑可持续性和可维护性。5、设计必须根据设计和技术规范和安装规范进行。（五）安装1、必须按照设计和技术规范以及布线连接图Fig.2_1至5进行安装。2、安装要求包含2个JOB:JOBl、JOB2。JoBl包含必须执行的项目。J0B2包含可选项，安装人员必须考虑在给定工作时间内完成的可能性选择是否执行。JOBl在布线
7、连接图Fig.M2至4中进行了描述。J0B2应基于上述D.3项所设计的内容施工。3、必须在布线连接图Fig.M2和M2_2中描述各个路线所需的线缆长度测量值。4、安装必须根据安装规范和选手指南进行。5、如果在每个配线架上或光纤连接盒中完成了连接和/或端接，则必须在连接报告Doc.M2_4中进行描述。连接图上的线条必须是由自带的模板尺子绘制，使用水平、垂直或完美的圆圈线绘制。配线架或光纤TO插座连接盒不需要附加连接图。6、试题的所有填写内容和绘图使用黑或蓝色签字笔,铅笔书写和绘图无效。（六）检查1、检测必须按照设计和技术规范和测量指南进行，数据必须保存在USB闪存中提交。四、设计和技术规范（一）
8、要求1、需要设计和安装备用线缆，预计未来租户的需求会增加。2、客户将利用这一信息布线系统，假设未来机架配置服务的延伸。为了提高系统的附加值，有以下要求：尽可能考虑可持续性和可维护性；保持设备从布线、外观到连接盒内部的干净整洁；并“始终”清理工作场所。3、考虑到布线系统的未来前景，客户要求有可预测的扩展。更具体地说，是关于走线和路由系统，机柜机架。4、计划和设计必须遵循ISO/IEC14763-20（二）通则1、应用于安装基础设施的管理系统级别为3级。2、应将ISO/IECTR29106规定的MlnClEl引入线缆或材料安装的环境中。3、平衡双绞线链路必须保证在D级以。4、光纤信道必须保证OSl
9、。5、必须填写并提交的文件有：每日工作计划和报告Doc.M2，工作完成报告Doc.M2_2,测试结果Doc.M2_3,连接报告Doc.M2_4o6、标签指示必须遵循选手指南和标签指南。跳线单独说明。7、JOBl的链路必须满足1级的检验要求。一级检查是确认安装完成，基本连接性得到保证。就1级而言，需确认以下事项： 是否所安装的信息布线系统符合安装规范的物理要求（例如：插座位置、标签等）； 是否基本验证参数已完成； 是否线缆上有标签，请遵循安装规范。8、J0B2的链路必须满足检验要求三级。三级检查提供了最高水平的可靠性，以满足所选线缆设计标准的传输要求。就三级而言，需确认以下事项： 布线中线缆连接
10、组件在安装规范中是否有具体说明； 如有平行光缆链路；技术规范中有关传输等级（信道或链路）的要求是否满足。这就是EIC61935的“认证”测试；如有光缆链路；技术规范中有关传输等级（信道或链路）的要求是否满足。（三）安装规范1、所有的布线材料必须根据Fig.2_5进行安装。2、机架上配线架的安装位置必须满足客户的要求。3、主机架安装在房间深度X宽度为：D3.2mxW3m的机房中，如图所示。（机架RCl两旁还有RCll和RC33,要按照房间布局实际情况进行设计与施Do3.2设备间内部维度（俯视图）（四）连接和路由系统设计规范1、光缆M2_FO_x必须安装到线缆桥架上，即光缆M2_FO_x必须安装到
11、光纤的通道上。2、两个19英寸机架之间的XTP双绞线线缆必须使用线缆桥架。3、XTP线缆到TO必须使用桥架和线槽线。4、J0B2的设计必须满足以下条件。（条件略）5、二级M2_F0_2线缆必须通过线缆槽道布线到线缆托盘桥架。6、在主机架RCl和子机架RC2之间的布线线路中，客户已经告知，主机架到子机架的距离为15米，选手应该在这个基础上增加20%的额外余长。7、每个光纤连接盒之间光缆的最大长度不得超过20m。（含盘纤盒内纤芯长）8、线路必须维持大于最小的弯曲半径要求且与主电力电缆分离。9、布线中每个光缆与铜缆认为是不同的系统，需要捆扎完一组线缆再进行另外一组，多组线缆同时布上桥架并且在一起捆扎
12、与整理是不合理的。10、线缆的整理应使用桥架内平面，同时需要考虑预留桥架内侧面位置，用于以后增加线缆使用，做好规划，使光缆与铜缆分开归类。11、主机架配线架安装位置选手自由设计，应考虑由下往上进行安装，先使用主机架下半部分，上半部分作为日后维护增加设备使用，机柜内余长预留线缆需要高于配线架架线20cm以上。管理线缆使用机柜内的两侧。12、布线完成后，需要把线缆管理的标签做上（五个线缆标签），线缆桥架上多余的固定扎带尾巴剪掉，才能进行端接。13、未知长度时，只要是不同一组的线缆，第一根必须进行长度测量。14、在施工过程中，选手不能够踩踏静电地板上。五、安装规范（一）通则1、安装必须符合设计和技术
13、规范以及线缆连接图。2、安装必须按照官方的指导手册和指定的安装方法进行。3、必须根据每张图纸和规范选择合适的材料和设备。4、使用的工具和设备必须在工作前和工作中进行检查。5、所有使用的光缆必须根据设计长度对光缆进行切割。6、JOB1、J0B2的布线可以同时进行。然而，完成的工作必须尽可能地清楚地分开。（二）光纤连接盒和接续盒1、盘纤存储托盘必须用于存储光纤。2、光纤须盘在托盘中，保持可接受的弯曲半径，不扭曲并尽可能对齐芯。3、光缆的松套管必须在引入盘纤存储托盘有合适的长度。4、如果热缩套管固定件的尺寸与套管直径不同，则必须使用塑料的带子（如电线外皮）等加大套管直径进行固定。5、加热管必须安装在
14、熔接盘的指定固定位置。6、任何油膏和其他物质污染的地方都必须清除。7、未连接的光纤适配器在光纤连接盒上必须盖上适当的保护帽，以防止污染。8、当所提供的尾纤跳线被切割时，其长度必须在测量时加以考虑。建议不要剪短尾纤。（三）线缆管理1、光缆余长必须在机架上妥善管理。2、使用魔术贴管理光缆必须满足最小间距。3、必须考虑到可维修维护性。4、过多的线缆长度不得保留（除非安装规范特别规定）.5、当布线涉及多个线缆类型或具有多个弯曲半径的线缆时，必须采用最大的最小弯曲半径。6、19英寸子机架内，一圈或多圈的余长部分,须稳妥安放在机柜内的底部。7、每个铜缆配线架必须使用一个理线架。8、跳线必须存储在理线架中，
15、并且最短的长度必须足够来接入所连接配线架中的所有端口。（如果是选手自己创造的）。9、跳线必须保持在安全的状态，以避免在操作期间和操作后接入时发生机械损伤。多余的长度必须以一种减少扭绞缠绕影响的方式减少伤害。（四）布线1、每个双绞线线缆在线缆桥架的固定间隔必须为500毫米或更短，在所有90转弯处必须有两个固定点。2、每根光缆到线缆桥架的固定间距必须小于或等于100OnInb在所有90转弯处必须有两个固定点。3、线缆必须按照标签指南2020进行分类和标识，以便在未来进行重新配置。所有连接到不同配线架的跳线的线缆两端都必须贴上标签。（五）测量1、测量必须遵循测量指南2020进行。2、测试结果中描述了待测的检测内容或链路。六、所需设备、机械、装置和材料模块B的所有材料和部分设备详见下表：序号项目材料名称数量描述注释1RC1/2_PC224口6A配线
