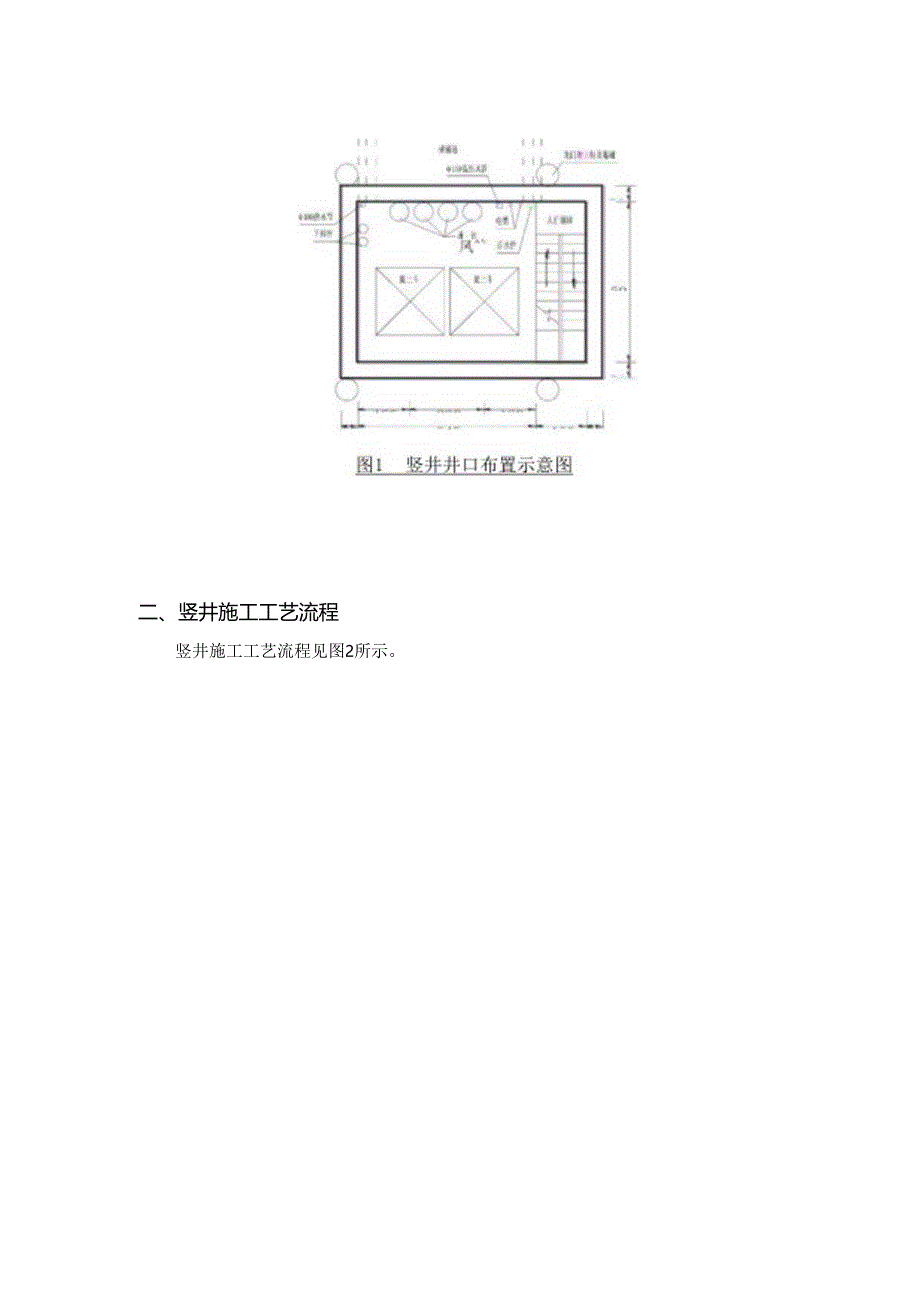

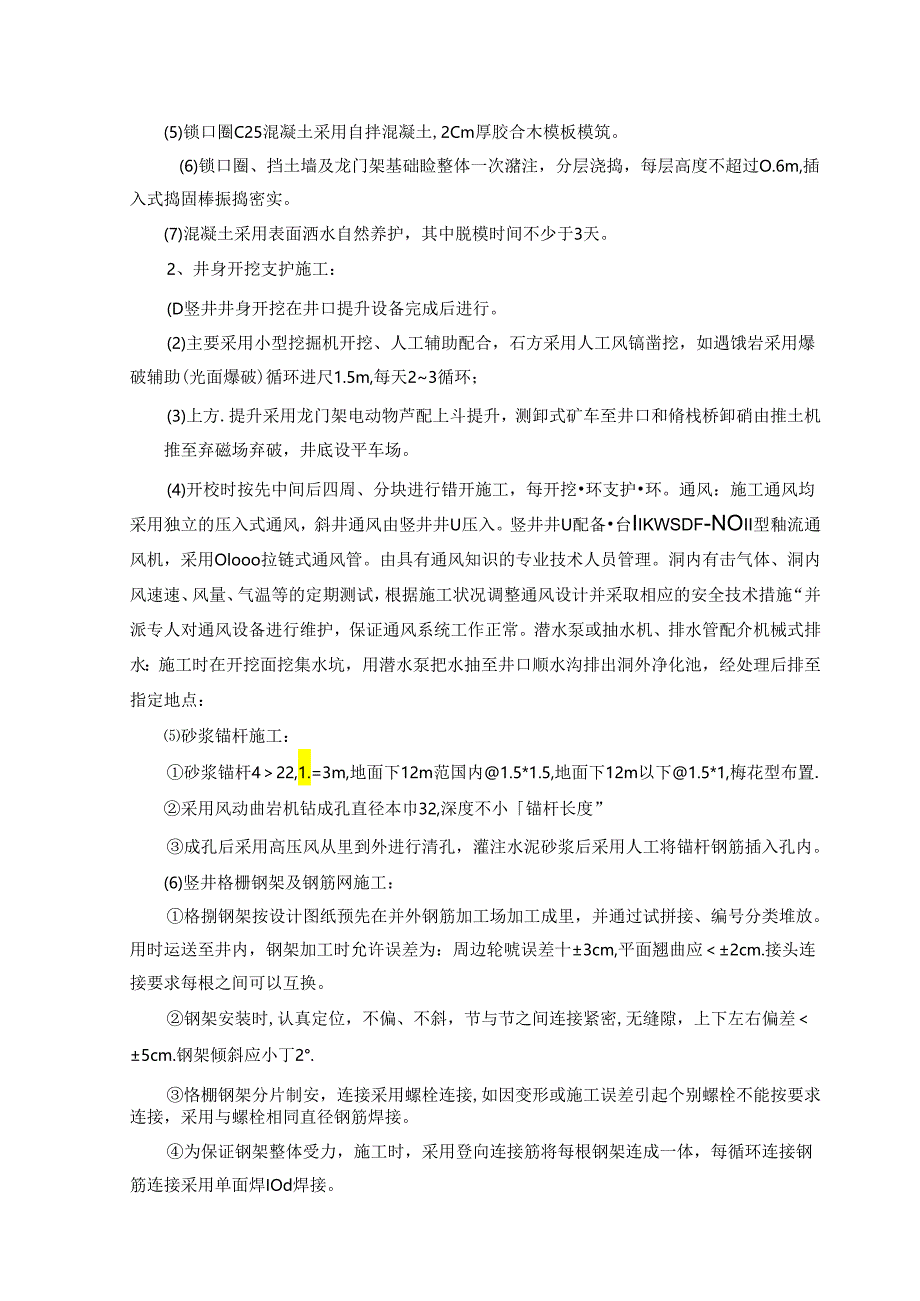

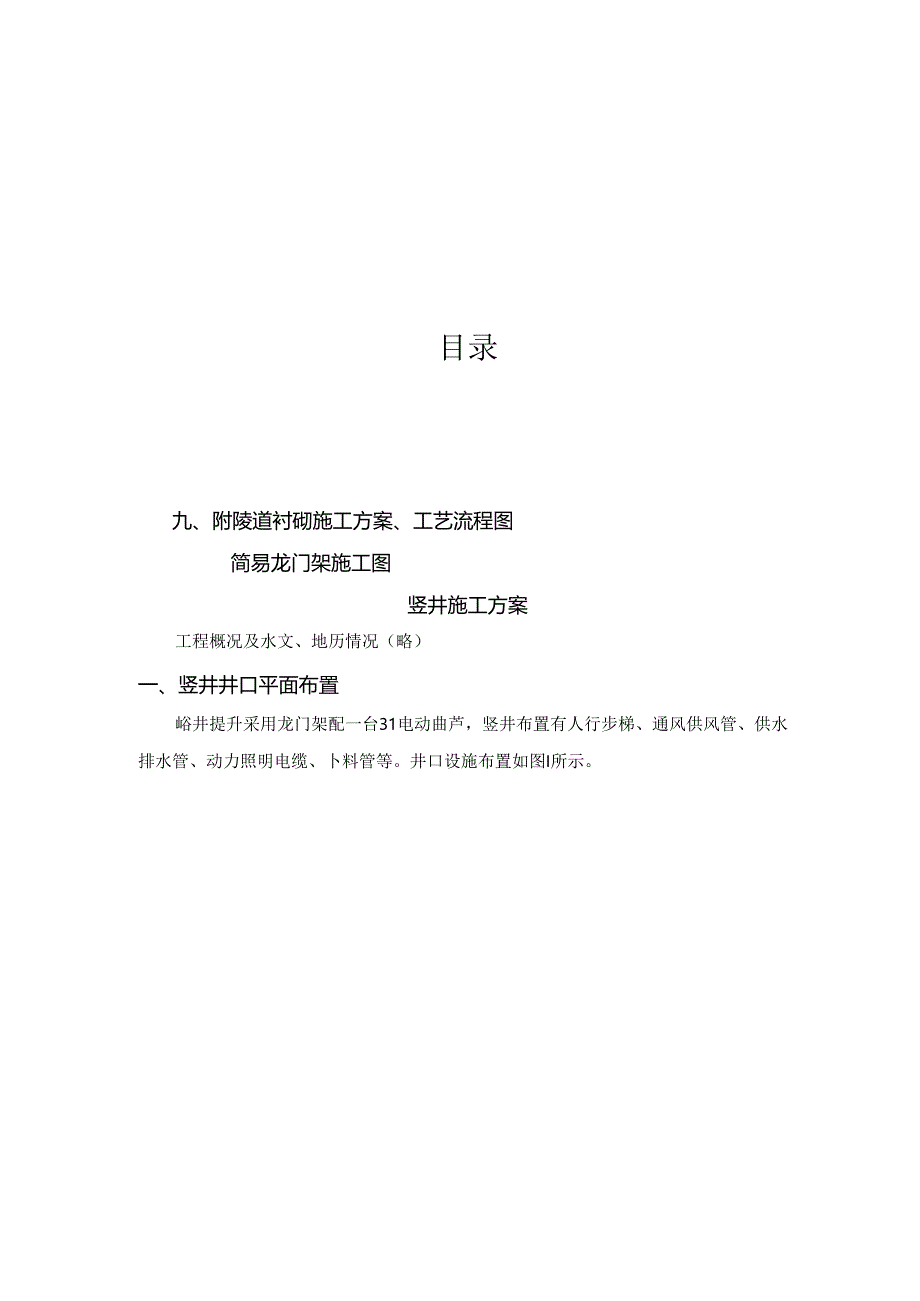

1、目录一、竖井井口平面布置1-1二、竖井施工工艺流程12三、主要施工方法及技术措施1、 锁口照施工232、 井身开挖支付施工363、 马头门施工68四、施工计划安排8五、机械设备配备9六、劳动力配备9七、安全、质量保证措施10八、斜井施工方案11九、附陵道衬砌施工方案、工艺流程图简易龙门架施工图竖井施工方案工程概况及水文、地历情况（略）一、竖井井口平面布置峪井提升采用龙门架配一台31电动曲芦，竖井布置有人行步梯、通风供风管、供水排水管、动力照明电缆、卜料管等。井口设施布置如图I所示。二、竖井施工工艺流程竖井施工工艺流程见图2所示。(5)锁口圈C25混凝土采用自拌混凝土,2Cm厚胶合木模板模筑。(
2、6)锁口圈、挡土墙及龙门架基础睑整体一次潴注，分层浇捣，每层高度不超过O.6m,插入式捣固棒振捣密实。(7)混凝土采用表面洒水自然养护，其中脱模时间不少于3天。2、井身开挖支护施工：(D竖井井身开挖在井口提升设备完成后进行。(2)主要采用小型挖掘机开挖、人工辅助配合，石方采用人工风镐凿挖，如遇饿岩采用爆破辅助(光面爆破)循环进尺1.5m,每天23循环；(3)上方.提升采用龙门架电动物芦配上斗提升，测卸式矿车至井口和脩栈桥卸硝由推土机推至弃磁场弃破，井底设平车场。(4)开校时按先中间后四周、分块进行错开施工，每开挖环支护环。通风：施工通风均采用独立的压入式通风，斜井通风由竖井井U压入。竖井井U配
3、备台Iikwsdf-NOii型釉流通风机，采用Olooo拉链式通风管。由具有通风知识的专业技术人员管理。洞内有击气体、洞内风速速、风量、气温等的定期测试，根据施工状况调整通风设计并采取相应的安全技术措施“并派专人对通风设备进行维护，保证通风系统工作正常。潜水泵或抽水机、排水管配介机械式排水：施工时在开挖面挖集水坑，用潜水泵把水抽至井口顺水沟排出洞外净化池，经处理后排至指定地点：砂浆锚杆施工：砂浆锚杆422,1.=3m,地面下12m范国内1.5*1.5,地面下12m以下1.5*1,梅花型布置.采用风动曲岩机钻成孔直径本巾32,深度不小锚杆长度”成孔后采用高压风从里到外进行清孔，灌注水泥砂浆后采用
4、人工将锚杆钢筋插入孔内。(6)竖井格栅钢架及钢筋网施工：格捌钢架按设计图纸预先在并外钢筋加工场加工成里，并通过试拼接、编号分类堆放。用时运送至井内，钢架加工时允许误差为：周边轮唬误差十3cm,平面翘曲应2cm.接头连接要求每根之间可以互换。钢架安装时,认真定位，不偏、不斜，节与节之间连接紧密,无缝隙，上下左右偏差5cm.钢架倾斜应小丁2.恪棚钢架分片制安，连接采用螺栓连接,如因变形或施工误差引起个别螺栓不能按要求连接，采用与螺栓相同直径钢筋焊接。为保证钢架整体受力，施工时，采用登向连接筋将每根钢架连成一体，每循环连接钢筋连接采用单面焊IOd焊接。钢筋网片在地面采用点焊加工成形,安装固定于钢架上
5、，相邻钢筋网片搭接长度不小于200mm”（7）喷射混凝土施工：登井开挖成形清理后，立即进行初喷磴支护，封闭困岩，初喷般原为50mm,钢架钢筋网安设完成后身喷碎至设计厚度，喷射碎强度为C20,材料用自落式搅拌机井口外拌合。采用潮喷法喷磴，喷浆机更于井口外。施工工艺：D632n喷射磴施工工艺示意图施工要点a、喷射碎混介料配介比：由有资质的试验单位预先设计理论配介比,并在施工过程中根据取样试验及时调整。水泥与砂石重量比比取1：41:4.5,砂率宜取45%55%,速凝剂掺址通过试险确定b、喷射机安装调试好后，先注水再通风，清通风筒及管路，同时再用高压水（风）清洗（吹）受喷表面。c、连续上料，保持机筒内
6、料满，在料斗上口设一12mm筛网，避免超径骨料边;入机内,d、喷射时先注水(注意喷嘴要朝下，避免水流入管内)，后送风，然后上料。根据受喷面和喷出的碎的情况，调整注水量，以喷后易粘着，回时小和表面湿润光泽为度。e、喷射应分段、分片进行。自下部起水平方向旋转移动往返次喷射，然后上移。喷射前个别受喷面凹洼处找平。f、喷嘴口至受喷面以0.61.2m为宜.喷射料束以垂直受喷面为最好。风压和喂料量，根据喷射部位、机型等条件进行调整。一般工作风压0160.22Mpa.喂料址34m2h.8钻爆设计：设计原则采用光面爆破，根据地质条件、开挖断面、开挖方法、掘进循环进尺、估眼机具、以破器材等条件进行爆破设计。a根
7、据图岩特点合理选择周边眼间距及周边眼的最小抵抗线，辅助炮眼交错均匀布置,周边炮眼与辅助炮眼眼底在同垂直面上，掏槽炮眼加深IoCm,b严格控制周边眼的装药量，采用间隔装药，使药量沿炮眼全长均匀分布。C选用低密度、低爆速、低猛度的炸药，本工程采用乳化炸药。塑料导爆管非电邕秒雷管起爆.d采用毫秒微差有序起爆，一般周边眼采用导爆索起爆，以减小起爆时差。钻爆参数选择通过爆破试物确定爆破参数，试验时参照下表“光面爆破参数表”光面爆破参数表岩石种类周边眼间距EaiI)周边眼n小抵抗战U(Cm)相对距E/W周边眼装药参数(kgn)硬一55-7060800.8TO0.250.3中健岩45-6560-80081.
8、00.2-0.25软方35-5060-800.5-0.80.07-0.12掏槽方式采用中空中眼或斜眼掏槽.直眼掏用掾作较简单，钻孔方向易掌握;当石质较硬时，采用斜眼掏槽，以便减少钻眼数量。装药结构及堵塞方式a装药结构周边眼用小直径药卷间隔装药,岩石很软时采用导爆索。掏槽眼和辅助眼采用连续装药，反向起爆.b堵塞方式所有装药炮眼用炮泥堵塞，周边眼堵塞长度不小于30cm,进出口衬砌粒由海外自动计f拌合站生产，斜井正洞衬砌校由地面自动计量拌台站生产.通过投料孔下料.均采用轨行式搅拌输送车运输碎，泵送碎入模.插入式振妈沿振扳。3、马头门施工：(I)竖井施工至开挖出竖井上台阶后，透除井身支护结构进行马头门
9、施工.(2)为确保竖井马头门处施工安全.在施1：中拟首先采用加强支护结构,并采取小导管注浆超前预加固，开口施工化大为小.环行开挖快速封闭的措施来确保万无一失。(3)在竖井开挖支护到马头门顶时，沿环拱上150设由32双排超前小导管注注浆预加固，小导管1.=3m,环向间距0.3m,双排品字形设置.(力马头门第一桶格栅钢架与竖井切除范国格栅焊接连接。(5)马头门斜通道支护结构按横通道设计进行施工。(6)马头门施工步骤示意见图所示。斜通道马头门簿培骤图施工步骤及技术措施1、轻井开挖支护至挖出横通道上台阶面。2、马头门钢拱架顶外例打超前小导管注浆预加固。1、破除竖井支护结构，架立马头门第一福格栅钢架，竖
10、井被切断格楣与马头门格栅焊接,2、维续进行马头门横通道上台阶开花支护,超前小导管预加固，环形开挖，及时支护。1、斜通道上台阶开挖支护4、5m后，封闭掌子面,停止开挖。2、维续进行竖井开挖支护，至设计深度。3、竖井底板钢筋险.1、破除横通道范困内紧登井支护结构。2、料通道下台阶开挖支护。3、按全断面法进行斜通道施工。小导管施工：施工工艺流程:结束小导管薨工工艺流程图施工技术揩施：a、钻孔：用YT-28钻机沿轮廓线外钻孔，外插角度1015,孔深3.0m。视地质情况亦可采用人工打入的办法。b、安设注浆管：将经过加工的注浆管置入孔内，并对孔口做止浆处理.c、注浆压力：0.51.0MPa以内。d、浆液配
11、置：按施工配合比水灰比1:1在搅拌桶内加入播要的水和水泥进行搅拌.e、注浆：将注浆管按要求接好,开动注浆机，先进行注水试脸，检查管路是否堵塞或漏浆，然后正式注水泥浆.注浆机拟采用KBY50-70型注浆机。四、施工计划安排竖井施工计划安揖见表。竖井施工计划表五、机械设备配备表2主要施工设品配备表序号设备名称数1l规格型号主要工作性能指标使用部位I喷浆机1PZ-55m3h喷射碎2混凝土拌合机1JZ3503501/4搅拌役料3注浆机1KBY-5O/7O501/min小导管注浆4风动凿岩机2YT2834-4511b砂浆锚杆5风锚5GlO开挖6反铲挖掘机S4300.8mj4井外磁土外运装车7反铲挖掘机W
12、-2010.2m,4井内挖土装砧8龙门架自制提升9电动曲芦2CDl3T提升10空气压缩机1.GY1IF20-10/710m3min喷浆、风锚11空压机1TA-120N2m5nin风稿零星曲除12潜水泵3100TSU-5H=78m69m3min抽井内积水13钢筋弯曲机GB-IOB40拱架加工14钢筋切断机1I-GOIOA40拱架加工15交流弧焊机4BX1-500500拱架加工16插入式振捣器3ZN50混凝土振捣17砂轮切割机1100100mm钢管钢材切割18汽车起重机2QY-1616T龙门架安装六、劳动力配备开挖班：24人分三班：喷浆班：6人分两班：钢筋班：IO人分两班：起吊（电动助芦）：2人分
13、两班:电工班：2人分两班：空压机司机：2人分两班：七、安全、质保证措施1、安全保证措施：(D对所有施工人员开展安全思想教育，树立“安全第一，预防为主”的思想。建立健全安全施工制度、规程和操作细则和组织机构，对每项工序进行施工方案和安全技术措施交底工作。(2)所有现场僚工人仍挂牌上岗并配符齐安全防护用品.施1.时在明显位置树立施工安全标志牌，实施井口24小时值班制度严禁非生产人员进入施工场地。(3)施工人员下井前,应将井内积水抽干，并向井内送高压风5分钟以上,待井内污蚀空气排出后，方可下人施工.抽水时井内不得留人。4)施工人处上下井应采用钢爬梯及随竖井开挖安装的步行梯.(5)吊放物品用的电动曲芦
14、、钢丝绳及吊桶等在使用前要仔细检杳，消除一切安全防患。6)竖井内照明使用36V安全电压、带罩灯泡照明。(7)井口设高度不小于1.2m的围护档.(8)在井U上操作的人员应站在放置牢固的操作平台上，停止施工时，应有钢筋网盖板盖好，以防设备、人员坠入孔内。(9)电动葫芦应按有关操作规程使用.(10)进行严格的施匚监挖量测，信息化施工。按设计要求进行地面沉降观测、锁口圈水平位移监测、锁口圈沉降观测、竖井井壁收敛监渊,以及周边防屋监涧(华师附中二层住宿楼).2、质量保证措施：(1)对所有淹工人员，定期进行质量教育，牢固树立“百年大计，质量为本”的观念，在施工中坚持“谁施工谁负责”的原则。(2)在施工中严格实行“三检制”。工序交接必须有班组间的交接检查，上道工序不合格的不能进行下一道工序施工，班组自检合格后，由质检员进行复检，井填写质检评定表：隐蔽工程必须在内部检查合格后，再报监理工程师及设计单位检查，监理检查合格后才能进行下一道工序的施工。(3)把好原材料进场关，严格执行进场报检、抽样检胺试验工作，不合格的材料不准进
