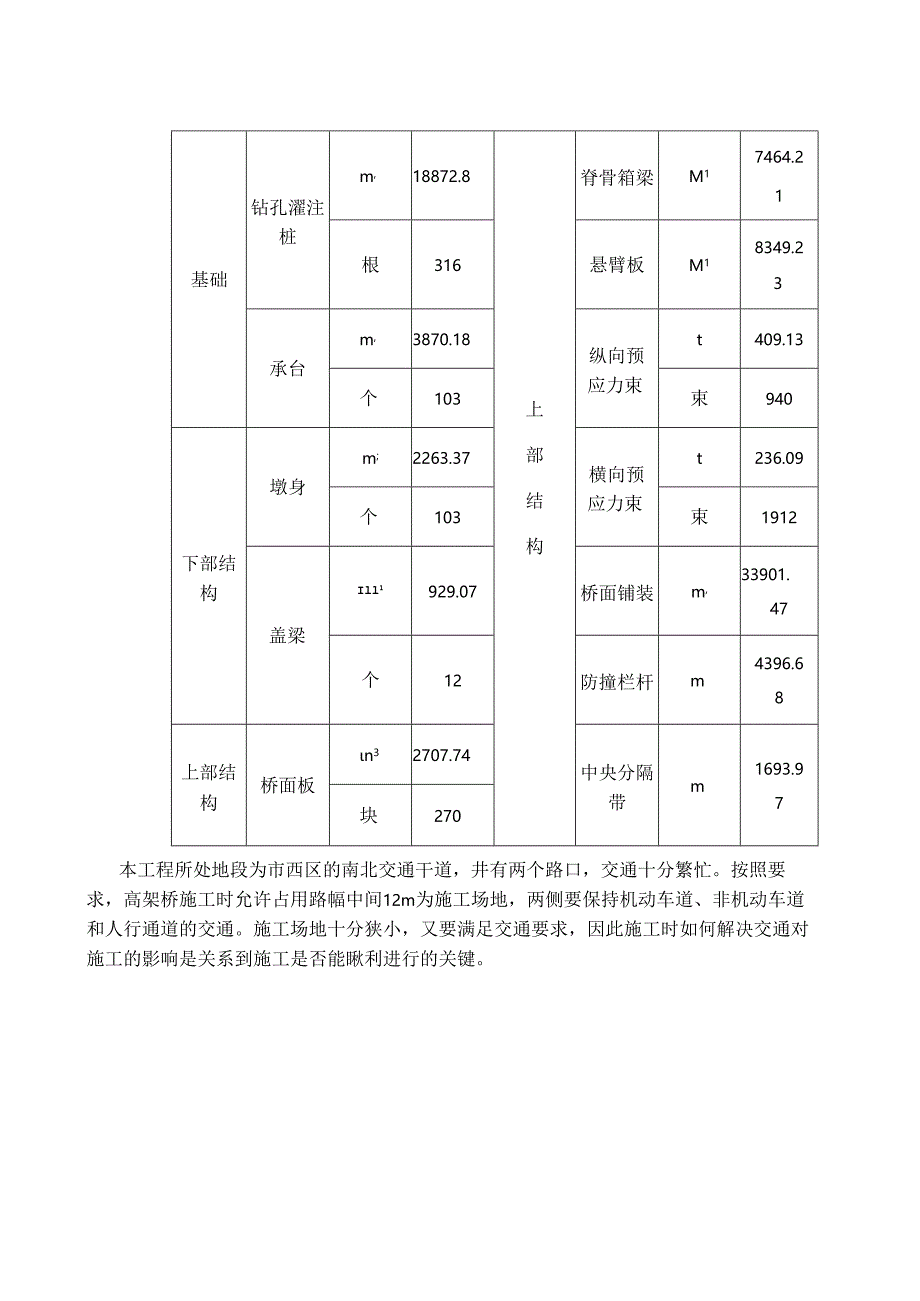

1、章地章率章章章二二四.九六七八九第第第第第第第笫施工准备施工部署主要材料机具劳动力安揖计划9工期目标与工期控制措施10主要施工方法及技术措施12冬雨期施工措施18质量保证措施20安全施工措施22部位项目单位数量部位项目单位数量基础钻孔濯注桩m,18872.8上部结构脊骨箱梁M17464.21根316悬臂板M18349.23承台m,3870.18纵向预应力束t409.13个103束940下部结构墩身m;2263.37横向预应力束t236.09个103束1912盖梁Ill1929.07桥面铺装m,33901.47个12防撞栏杆m4396.68上部结构桥面板n32707.74中央分隔带m1693.9

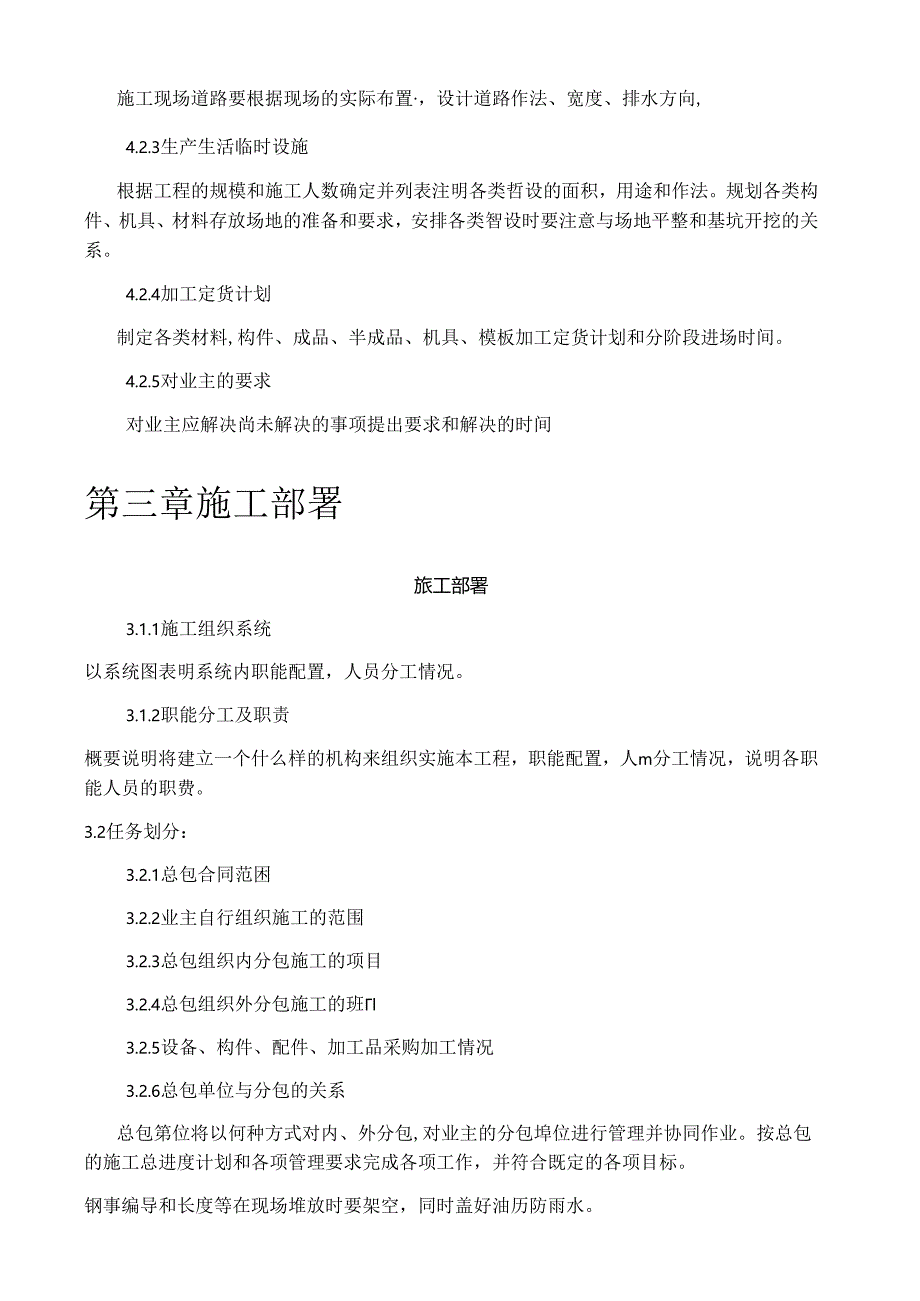

2、7块270本工程所处地段为市西区的南北交通干道，井有两个路口，交通十分繁忙。按照要求，高架桥施工时允许占用路幅中间12m为施工场地，两侧要保持机动车道、非机动车道和人行通道的交通。施工场地十分狭小，又要满足交通要求，因此施工时如何解决交通对施工的影响是关系到施工是否能瞅利进行的关键。施工现场道路要根据现场的实际布置，设计道路作法、宽度、排水方向,4.2.3生产生活临时设施根据工程的规模和施工人数确定并列表注明各类哲设的面积，用途和作法。规划各类构件、机具、材料存放场地的准备和要求，安排各类智设时要注意与场地平整和基坑开挖的关系。4.2.4加工定货计划制定各类材料,构件、成品、半成品、机具、模板
3、加工定货计划和分阶段进场时间。4.2.5对业主的要求对业主应解决尚未解决的事项提出要求和解决的时间第三章施工部署旅工部署3.1.1施工组织系统以系统图表明系统内职能配置，人员分工情况。3.1.2职能分工及职责概要说明将建立一个什么样的机构来组织实施本工程，职能配置，人m分工情况，说明各职能人员的职费。3.2任务划分：3.2.1总包合同范困3.2.2业主自行组织施工的范围3.2.3总包组织内分包施工的项目3.2.4总包组织外分包施工的班l3.2.5设备、构件、配件、加工品采购加工情况3.2.6总包单位与分包的关系总包第位将以何种方式对内、外分包,对业主的分包埠位进行管理并协同作业。按总包的施工总
4、进度计划和各项管理要求完成各项工作，并符合既定的各项目标。钢事编导和长度等在现场堆放时要架空，同时盖好油历防雨水。（4）所采用的波纹管均须预先经过盛水试哙，不漏水的为合格，波纹管的接头采用大号的波纹管，接头管长250三,接头的端部须做好标记（定位标记），以保证接头管与波纹管连接有125mm的搭接长度,节点处用40的宽的胶带扎三遍,以防止水泥浆滑入。（5）在腹板预应力孔道定位时，立面内根据预应力束的中心坐标定出孔道的上卜位置,在已绑扎好的钢筋上以红漆做好标记，标记以梁长方向每米设一档，穿入波纹管，用定位钢筋按标记位理固定好波纹管的位置，在平面弯曲的起止点定出水平位置,利用平弯曲线的要素，在孔道经
5、过的钢筋上定出孔道位置，同样利用定位卡固定，随后穿入钢绞线，狂核波皎管的孔道位置,正确后方可进入下道工序。（6）大挑悬臂板横向预应力束穿过脊骨箱梁的顶板，因此在骨箱梁的顶板施工时应预留横向波纹管。首先要弹好悬臂肋的中心位置线，随后定出横向束的位.置，布置好横向波纹管，在预留波税管的两端封模板处各安装大一号的波纹管，以利于悬臂板施工时波纹管的连接.（7）铺垫板安装尺寸必须正确，要求波纹管轴线与锚垫板的轴线重合，并与锚垫板垂直。锚垫板的压浆孔用黄油填塞，以防止混凝土浆堵孔。（8）在五跨一联的脊骨箱梁混凝土完成后，可以开始脊骨箱梁的纵向预应力张拉。根据设计要求，各跨预应力必须均衡地施加，即各跨先施加
6、25%的硕应力（左右对称），其后逐步以25%的数SJ可步施加预应力，直至全部完成.（9）大挑悬臂板混凝土施工完成后吊装桥面板，在桥面铺装层混凝土完成后再开始张拉横向预应力束，采用对称的端张拉，在张拉端超张3%以补足端固定而造成的应力损失。（10）在锚具安装中应使工具锚与工作锚具对中，工作锚具与管道对中。锚具安装顺序为：锚板（工作锚）一夹片一限位板一千斤顶一工具锚.（Il）预应力张拉顺序为：0-10k（1.1）-20%k（1.2）-103%。k（U）-k（锚固）则钢绞线伸长量为：41.=1.+1.-21.（12）在预应力张拉完成后24h内耍求完成孔道压浆工作.隔夜先用水泥砂浆封住锚头端部，压浆前
7、需用清水浆孔道冲洗干净，再用空气压缩机将孔道内水分排除，随后开始压浆。压浆采用525号硅酸盐水泥或普通水泥，灰浆强度为50MPa,水灰比0.40.45,掺水泥用量0.01%的铝粉，所用水泥不得有硬块和粗颗粒，压浆泵采用活塞式，压浆最大压力一般宜为050.7NPa,持续-段时间，至另一端出浆且浆液稠度同压浆稠度相同时停止，压浆时，每一班组应制作不少于3组7.07cm立方体试块。防捷栏杆施工（1）本工程防撞栏杆的建筑断面为内外折线型，栏杆内埋设通信、监控及照明的管道及照明、监控箱等。（2）为了在施工中保证防撞栏杆的设计尺寸，并在现场能正确就位，采用比较轻巧的钢模板，外加限位钢管支架就位。（3）防撞
8、栏杆模板的高程控制以铺装层为基准，用水平仪引测到模板上。模板平面尺寸控制，以桥墩中心线为依据，用钢尺丈量，在忸弧部位用矢高法放样内模的基准线，用整线在实地弹出离模板500三的控制线,桥面宽度不允许负公差。（4）在高程和平面控制的基触上，绑扎钢筋，完成钢筋绑扎后，先安装外模，校正正确后开始拼装内模，模板上口以目测平滑且满足防撞栏杆高程为准。（5）防撞栏杆以每跨为一单元，木模封头，留缝处依健宽度以聚茶乙烯板分隔。桥面渐声施工（I）本工程桥面沥青分两层结构，下部为3cm粗沥青层，上都为2cm细沥青层。（2）桥面沥青采用摊铺机操铺。摊铺时应确保桥面铺装屋面层的清洁。（3）到场沥存应满足规范规定的温度、
9、针入度等要求，特别是摞铺时的温度应严格控制在允许范围内。桥面照明茶工（1）桥面照明系统是通过预埋在防撞栏杆中的照明接线箱和管道进行连接的。在预埋管道时要求穿入细铅丝，以备穿线时使用。（2）本工程预埋管为钢管，钢管接头采用套管加电焊连接，套管处要求环焊，以保证防撞栏杆混凝十.浇筑时不漏浆，管道与接线箱的连接处也应采用环焊，管道端口的毛刺要用砂轮打平，以防Ih穿线时损环电缆的保护膜，（3）照明电杆在桥面沥青搪铺后再进行安装。第七章冬雨期施工措施、冬雨期施工部署本工程施工期3年，基础、结构各经过两个冬季两个雨季，装修施工经过冬雨季各一个季节，碇工安排对工程质M和效益影响甚大。因本工程采用桩墙合一、盖
10、挖逆作法等施工技术，形成周边无网填土局面，这样雨季周边墙体稍加高用以挡水，既节约用料又整齐可靠，保证/基础、结构施工顺利度过雨季,装修施工应抢在雨季前完成屋面防水U,并把正式雨水管线安装接至地面。冬季基础、结构施工均采用综合蓄热法，因工程地处闹市，场地狭小,现场不设搅拌站和锅炉房，冬季使用热商品混凝土，由搅拌站掺外加剂和确保混凝土温度。模板采用18mm厚高密度纤维板和12三厚竹面板，能够满足低温非严寒天气要求，而在暂短的严寒天气，则主要以掺抗冻剂和加顶封闭保温等措施，保证冬施质量。冬季装修施工只安排室内立轻钢龙骨装石膏板、安装珍珠岩板、地下3层抹灰等项目，对于关系全局的设备系统试压则采取特殊措
11、施强行于冬季完成，确保大气转暖后全楼顺利全面转入内装修。二、雨期施工措施（1）雨季前做好现场有组织排水准备，砌好基坑周边、地下入口处、电井等临时挡水台，维修临时道路，找好道路排水坡度，修好路边排水沟。准备好雨季抢险物资，尤其要备足完好的排水泵。（2）机电设备采取防潮、防雨、防淹措施，安装接地安全装置，机动电闸箱、漏电保护装置要安全可靠。（3）雨季前应对塔吊和其他垂直运输设备进行检在，其周围场地不应积水。雨季要对塔吊轨道作沉降观测，检查脚手架有无沉陷。（4）雨期施工应及时测定砂石含水率并及时调整配合比.（5）雨期进行室外装修时，应提前将雨水管次安装到底，端部要加弯头，弯头向外。三、冬期施工措施（
12、1）冬期施工设专门冬施领导小组，全面控制冬施各方面工作。要加强对测温工作的领导，及时掌握天气变化，常握混凝土入模温度和混凝土的早期强度变化。如有特殊情况，要及时报告冬施领导小组。（2）保证混凝土受冻前达到临界强度，拆模时混凝土强度必须达到IMpa,拆模时间以现场同条件试块强度为准。（3）冬季进行室内抹灰、喷浆、油漆等施工作业时,施工温度不应低于5C。（4）冬季当室内温度不能保证正温度时，各系统管道不应试水试压，若必须进行，则应有相应的可苑措施,防止管道和风机盘管等被冻坏。第八章质量保证措施保证质*措施（1）对施工工艺全过程进行严格动态跟踪控制,设置专职班量m,严格按照国家质量验收标准进行检查、
13、监督和验收。（2）施工班组认真进行自检、瓦检，确保每道工序的施工质量。（3）工程技术人员应做好技术豆核工作和钢筋、稹埋件等隐蔽工程验收工作，填好技术豆核单和隐殿工程验收单。（4）各分部分项工程施工前，要对班组进行详细的技术交底0（5）工地建立试验室，对进场的水泥、砂石、钢筋等材料按规定检验合格后才能使用。（6）各部位的模板加工均应符合设计要求和有关施工及验收规范，验收合格后方可投入使用。（7）各部位施工时，上道工序不合格不得进行下道工序施工。（8）预应力张拉按对称、均衡原则，并按规定的钢束张拉顺序和张拉工艺进行。（9）张拉所用的千斤顶、油泵在使用前及使用中定期送计他检测单位进行校核，在使用期超
14、过2个月或使用次数超过200次及使用中出现异常情况时应亚新检验。（10）张拉操作人先应认真正确地做好油泵压力表读数、伸长值等的量测和填写张拉记录,在张拉中若出现异常情况必须立即通知技术部门进行处理。D制定工程质保体系及历量标准。2）落实责任制。3）加强三检制，作好验收工作,突出严字。4）对施工过程及成品发现的质量问题应及时检杳及时纠正，作到质检员、工长技术员、项目工程师、项H经理能及时掌握质量间必，并逐级认其实施解决，对反豆出现的质加问题应采取有效对策.5）严把材料进场，加工定货大，不合格产品坚决退掉。6）坚持质量否决制度及质量分析例会，并认真对待实施的结果*6.3技术管理措施D按程序文件要求
