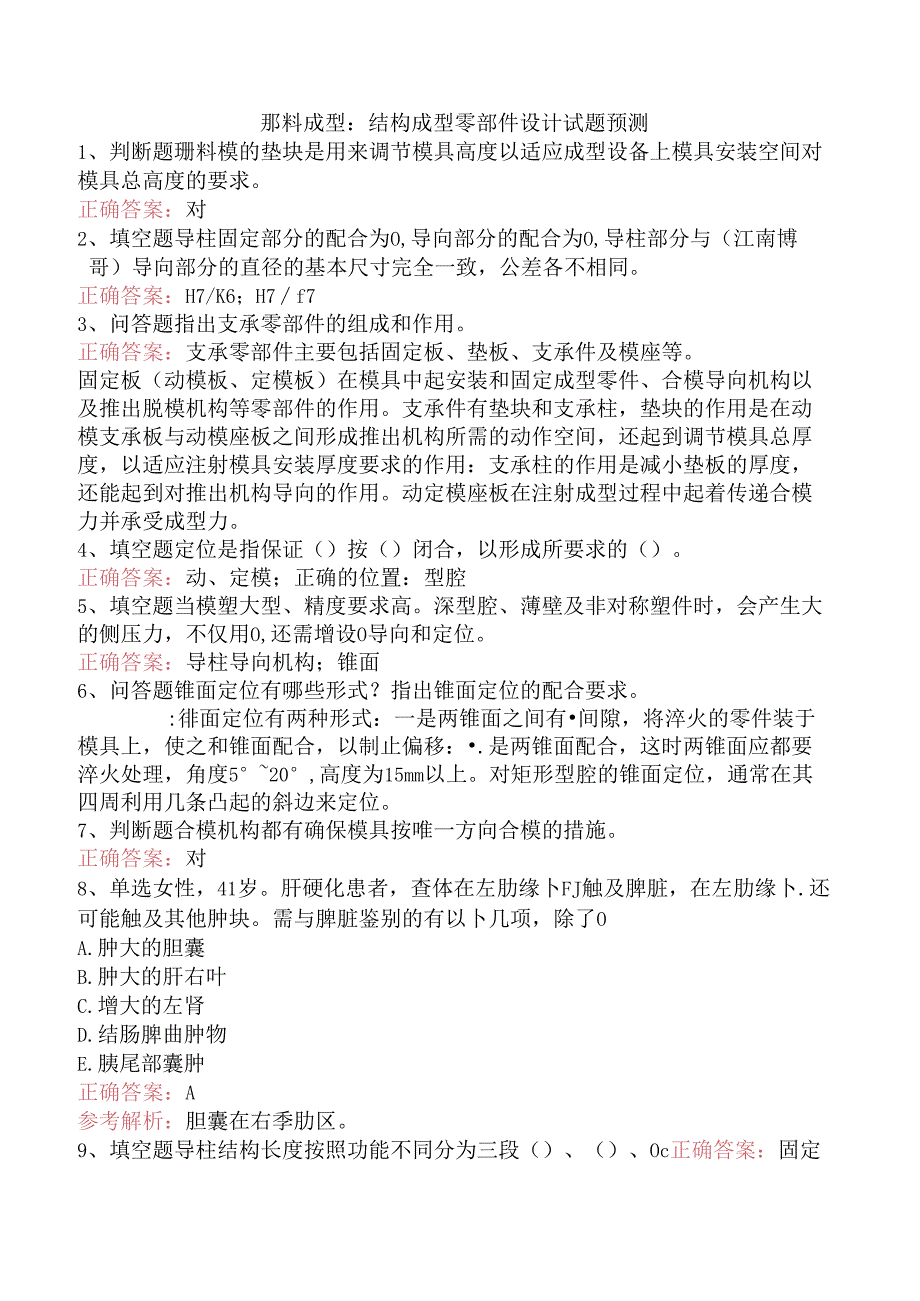

1、那料成型：结构成型零部件设计试题预测1、判断题珊料模的垫块是用来调节模具高度以适应成型设备上模具安装空间对模具总高度的要求。正确答案：对2、填空题导柱固定部分的配合为O,导向部分的配合为O,导柱部分与（江南博哥）导向部分的直径的基本尺寸完全一致，公差各不相同。正确答案：H7/K6；H7f73、问答题指出支承零部件的组成和作用。正确答案：支承零部件主要包括固定板、垫板、支承件及模座等。固定板（动模板、定模板）在模具中起安装和固定成型零件、合模导向机构以及推出脱模机构等零部件的作用。支承件有垫块和支承柱，垫块的作用是在动模支承板与动模座板之间形成推出机构所需的动作空间，还起到调节模具总厚度，以适应
2、注射模具安装厚度要求的作用：支承柱的作用是减小垫板的厚度，还能起到对推出机构导向的作用。动定模座板在注射成型过程中起着传递合模力并承受成型力。4、填空题定位是指保证（）按（）闭合，以形成所要求的（）。正确答案：动、定模；正确的位置：型腔5、填空题当模塑大型、精度要求高。深型腔、薄壁及非对称塑件时，会产生大的侧压力，不仅用O,还需增设O导向和定位。正确答案：导柱导向机构；锥面6、问答题锥面定位有哪些形式？指出锥面定位的配合要求。:徘面定位有两种形式：一是两锥面之间有间隙，将淬火的零件装于模具上，使之和锥面配合，以制止偏移：.是两锥面配合，这时两锥面应都要淬火处理，角度520,高度为15mm以上。

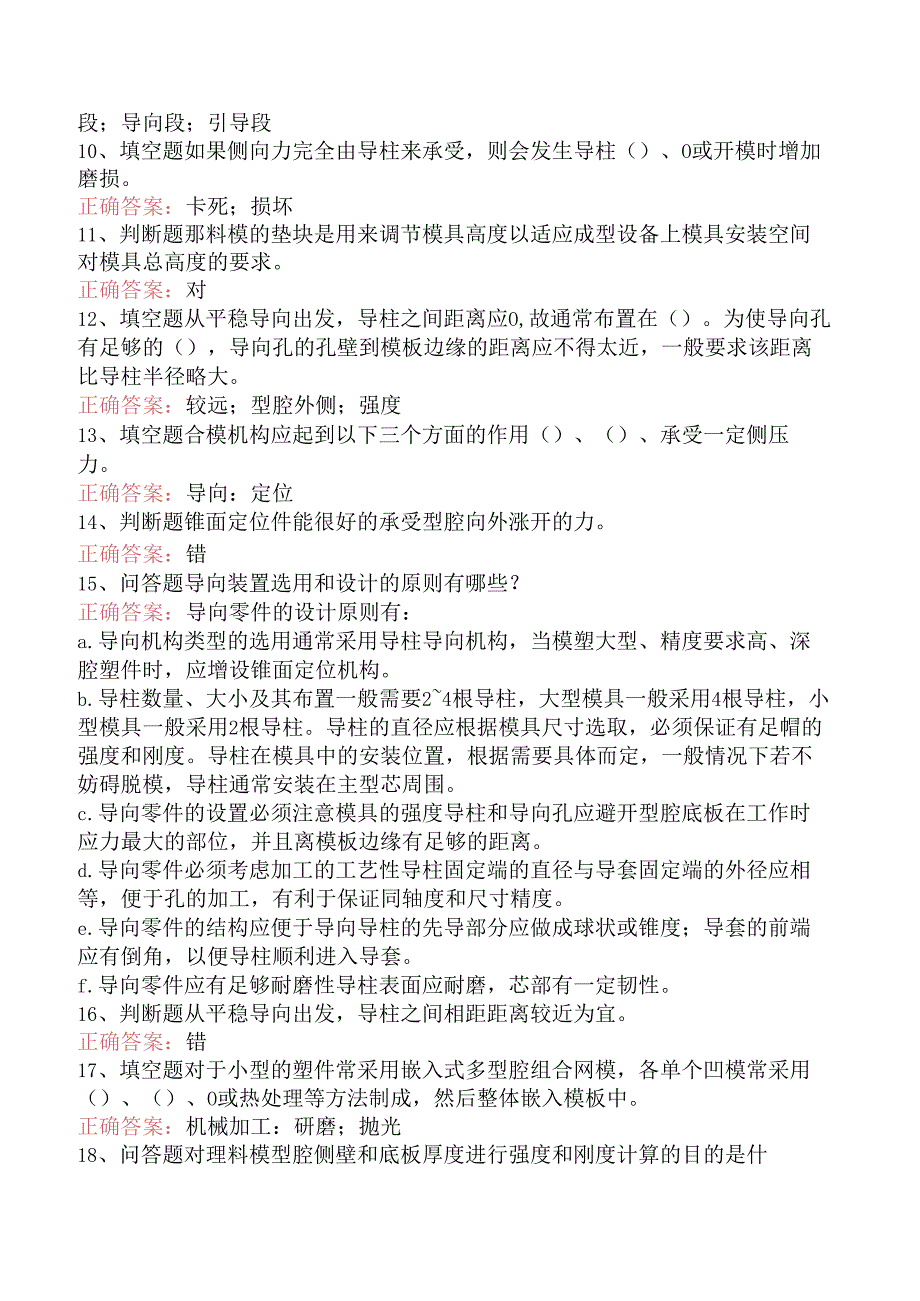

3、对矩形型腔的锥面定位，通常在其四周利用几条凸起的斜边来定位。7、判断题合模机构都有确保模具按唯一方向合模的措施。正确答案：对8、单选女性，41岁。肝硬化患者，查体在左肋缘卜FJ触及脾脏，在左肋缘卜.还可能触及其他肿块。需与脾脏鉴别的有以卜几项，除了OA.肿大的胆囊B.肿大的肝右叶C.增大的左肾D.结肠脾曲肿物E.胰尾部囊肿正确答案：A参考解析：胆囊在右季肋区。9、填空题导柱结构长度按照功能不同分为三段（）、（）、Oc正确答案：固定段；导向段；引导段10、填空题如果侧向力完全由导柱来承受，则会发生导柱（）、O或开模时增加磨损。正确答案：卡死；损坏11、判断题那料模的垫块是用来调节模具高度以适应成
4、型设备上模具安装空间对模具总高度的要求。正确答案：对12、填空题从平稳导向出发，导柱之间距离应O,故通常布置在（）。为使导向孔有足够的（），导向孔的孔壁到模板边缘的距离应不得太近，一般要求该距离比导柱半径略大。正确答案：较远；型腔外侧；强度13、填空题合模机构应起到以下三个方面的作用（）、（）、承受一定侧压力。正确答案：导向：定位14、判断题锥面定位件能很好的承受型腔向外涨开的力。正确答案：错15、问答题导向装置选用和设计的原则有哪些？正确答案：导向零件的设计原则有：a.导向机构类型的选用通常采用导柱导向机构，当模塑大型、精度要求高、深腔塑件时，应增设锥面定位机构。b.导柱数量、大小及其布置一
5、般需要24根导柱，大型模具一般采用4根导柱，小型模具一般采用2根导柱。导柱的直径应根据模具尺寸选取，必须保证有足帽的强度和刚度。导柱在模具中的安装位置，根据需要具体而定，一般情况下若不妨碍脱模，导柱通常安装在主型芯周围。c.导向零件的设置必须注意模具的强度导柱和导向孔应避开型腔底板在工作时应力最大的部位，并且离模板边缘有足够的距离。d.导向零件必须考虑加工的工艺性导柱固定端的直径与导套固定端的外径应相等，便于孔的加工，有利于保证同轴度和尺寸精度。e.导向零件的结构应便于导向导柱的先导部分应做成球状或锥度；导套的前端应有倒角，以便导柱顺利进入导套。f.导向零件应有足够耐磨性导柱表面应耐磨，芯部有

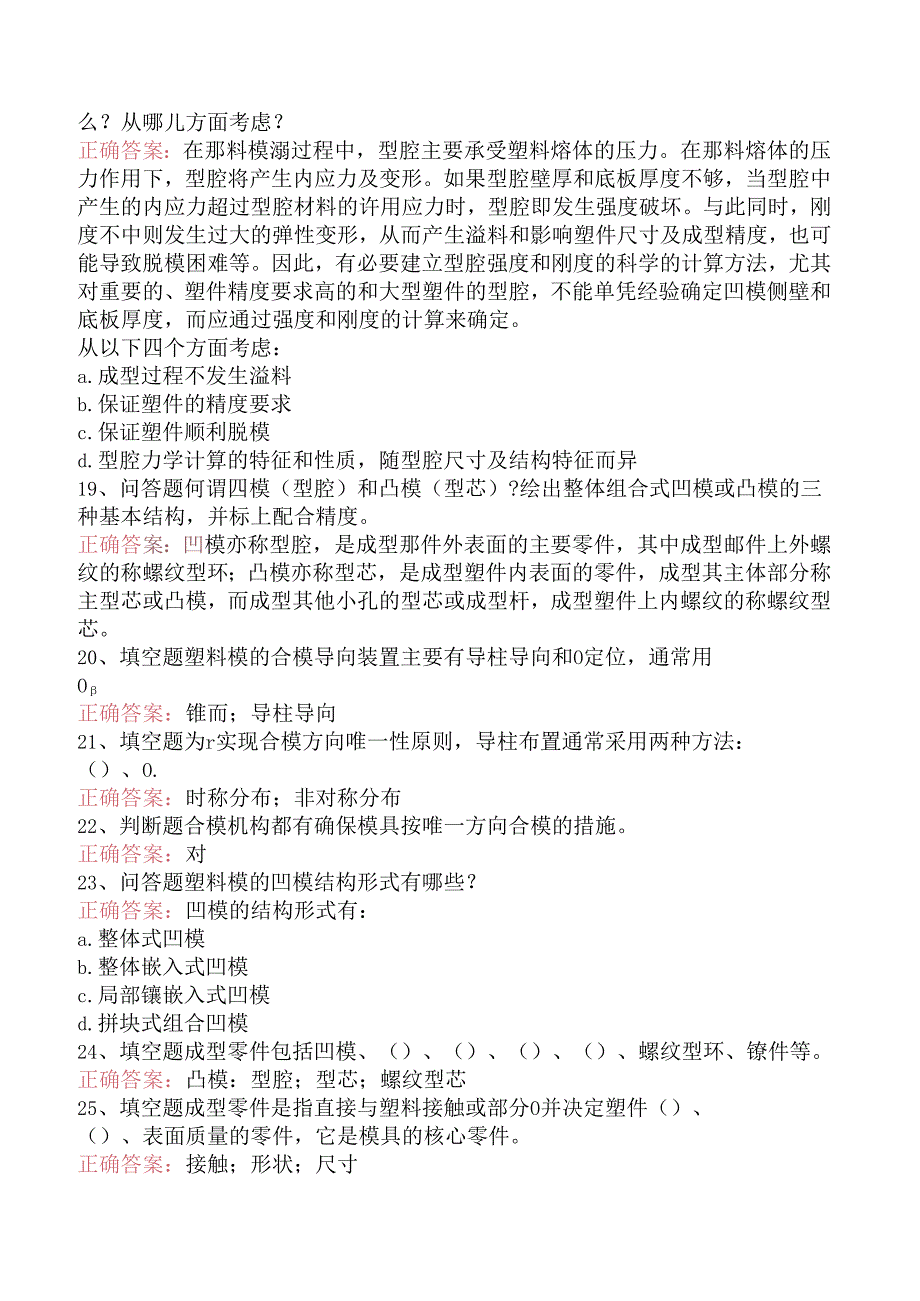

6、一定韧性。16、判断题从平稳导向出发，导柱之间相距距离较近为宜。正确答案：错17、填空题对于小型的塑件常采用嵌入式多型腔组合网模，各单个凹模常采用（）、（）、O或热处理等方法制成，然后整体嵌入模板中。正确答案：机械加工：研磨；抛光18、问答题对理料模型腔侧壁和底板厚度进行强度和刚度计算的目的是什么？从哪儿方面考虑？正确答案：在那料模溺过程中，型腔主要承受塑料熔体的压力。在那料熔体的压力作用下，型腔将产生内应力及变形。如果型腔壁厚和底板厚度不够，当型腔中产生的内应力超过型腔材料的许用应力时，型腔即发生强度破坏。与此同时，刚度不中则发生过大的弹性变形，从而产生溢料和影响塑件尺寸及成型精度，也可能导
7、致脱模困难等。因此，有必要建立型腔强度和刚度的科学的计算方法，尤其对重要的、塑件精度要求高的和大型塑件的型腔，不能单凭经验确定凹模侧壁和底板厚度，而应通过强度和刚度的计算来确定。从以下四个方面考虑：a.成型过程不发生溢料b.保证塑件的精度要求c.保证塑件顺利脱模d.型腔力学计算的特征和性质，随型腔尺寸及结构特征而异19、问答题何谓四模（型腔）和凸模（型芯）?绘出整体组合式凹模或凸模的三种基本结构，并标上配合精度。正确答案：凹模亦称型腔，是成型那件外表面的主要零件，其中成型邮件上外螺纹的称螺纹型环；凸模亦称型芯，是成型塑件内表面的零件，成型其主体部分称主型芯或凸模，而成型其他小孔的型芯或成型杆，
8、成型塑件上内螺纹的称螺纹型芯。20、填空题塑料模的合模导向装置主要有导柱导向和O定位，通常用O正确答案：锥而；导柱导向21、填空题为r实现合模方向唯一性原则，导柱布置通常采用两种方法：（）、O.正确答案：时称分布；非对称分布22、判断题合模机构都有确保模具按唯一方向合模的措施。正确答案：对23、问答题塑料模的凹模结构形式有哪些？正确答案：凹模的结构形式有：a.整体式凹模b.整体嵌入式凹模c.局部镶嵌入式凹模d.拼块式组合凹模24、填空题成型零件包括凹模、（）、（）、（）、（）、螺纹型环、镣件等。正确答案：凸模：型腔；型芯；螺纹型芯25、填空题成型零件是指直接与塑料接触或部分O并决定塑件（）、（
9、）、表面质量的零件，它是模具的核心零件。正确答案：接触；形状；尺寸26、问答题合模导向装置的作用是什么？正确答案：合模导向装置的作用是：a.导向当动模和定模或上模和下模合模时，首先是导向零件导入，引导动、定模或上、下模准确合模，避免型芯先进入凹模可能造成型芯或凹模的损坏。在推出机构中，导向零件保证推杆定向运动（尤其是细长杆），避免推杆在推出过程中折断、变形或磨损擦伤。b.定位保证动定模或上卜模合模位置.的正确性，保证模具型腔的形状和尺寸的精确性，从而保证塑件的精度。c.承受一定的侧向压力保证模具正常工作。27、填空题导向孔有两种结构形式，一种是（），另一种是加工导套，再将导套镶嵌入模板中。正确
10、答案：直接在模板上加工出来28、填空题合模机构是塑料模具O的组成部分，因为闭合模具时要求做到OO正确答案：必不可少；方向准确、位置精确29、判断题成型大型、深腔、薄壁和高精度盥件时，动模间应采用较高的合模精度。正确答案：对30、判断题从平稳导向出发，导柱之间相距距离较近为宜。正确答案：错31、填空题塑料模表面处理的方法主要有（）、（）、（）、（）、O等，还有调质和氮化等表面处理新技术。正确答案：淬火；表面淬火；正火；退火；回火32、填空题制造高耐磨、高精度、型腔复杂的塑料模，选用O.正确答案：9Mn2V33、填空题一副模具一般要设O导柱。小型或移动式模具设O导柱就足够了；大中型模具设O导柱，O
11、导柱为常用形式。正确答案：24；2；34：434、填空题塑料模成型零件的制造公差约为塑件总公差的O,成型零件的最大磨损量，对于中小型塑件取O:对于大型塑件则取O以下。正确答案：4/3；6:635、判断题锥面定位件能很好的承受型腔向外涨开的力。正确答案：错36、问答题常用小型芯的固定方式有哪几种形式？分别使用在什么场合？正确答案：常用小型芯的固定方式有以下几种：1）用台阶固定的形式，下面用垫板压紧；2）固定板太厚，可在固定板上减少配合长度，同时细小型芯后端适当扩大制成台阶的形式；3）细小型芯固定在较厚固定板的形式，型芯镶入后，在后端用圆柱垫垫平；4）用于固定板厚而无垫板的场合，在型芯的后端用螺塞
12、紧固；5）型芯锁入后用螺母固定的形式；6）型芯锁入后在另一端采用钏!接固定的形式。37、问答题分别说明导柱、导套的分类，指出它们固定部分和导向部分的配合精度，并说明材料选用和热处理的要求。正确答案：导柱的分类：1）A带头导柱的形式：2） B有肩导柱的形式：3） C有肩导柱的形式。固定部分和导向部分一般采用H7m6或H7k6的过渡配合；采用低碳钢（20钢）经渗碳淬火处理，或碳素工具钢（T8、T10）经淬火处理（硬度为SO-SSHRC）。导套的分类：1）A型直导套的形式2）B带头导套的形式3）C带头导套的形式。固定部分和导向部分采用H7116或较松的过盈配合；采用淬火钢或青铜等耐火材料制造。38、
13、问答题导柱的结构形式有哪几种？其结构特点是什么？各自用在什么场合？正确答案：a.带头导柱带头导柱一般用于简单模具的小批量生产b.带肩导柱带肩导柱一般用于大型或精度要求高、生产批量大的模具c.推板导柱与推板导套配合，用于推出机构导向的零件推板导柱有时可作为支承柱和导柱兼用39、问答题模具成型零件的材料要满足哪些基本要求？正确答案：作为制造模具的成型材料，基本应具备以下特性：a.良好的机械性能b.优异的热性能c.适宜的加工性能40、填空题模具失效前所成型的（）为模具寿命。正确答案：合格产品的数量41、问答题塑料模常用的材料有哪些类型？举出23个钢的牌号。正确答案：导柱导套：45、T8A、TlOA成型零部件:球墨铸铁、铝合金、10、15、20、38CrMo1.A主流道衬套：45、50、55推杆、拉料杆等：T8、T8A、TI0、TIOA、45、50、55各种模板、推板、固定板、模座等:45、HT200、40Cr,40MnB、45MnZ
