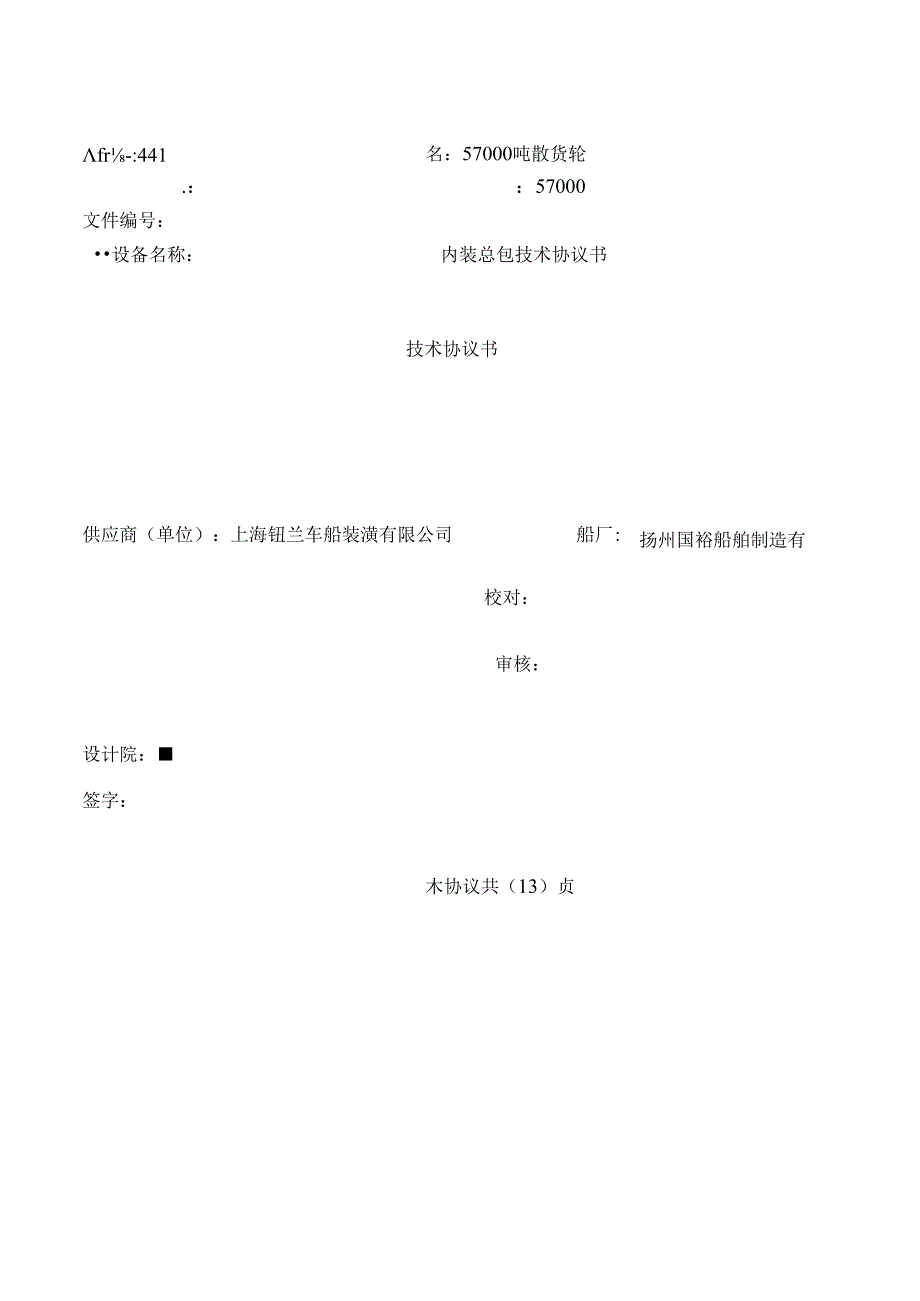

1、fr-:441名：57000吨散货轮.：57000文件编号：设备名称：内装总包技术协议书技术协议书扬州国裕船舶制造有供应商（单位）：上海钮兰车船装潢有限公司船厂:限公司,（签字：签字：（校对：审核：设计院：签字：木协议共（13）贞(13)1 .总则a. ,假如本协议中中文与英文编写冲突之处必需依据中文内容。b. r设备与材料将依据船级社最终标准与挂五星旗C.此协议在合同正式签订后生效d.技术服务2 .图纸供应a.: 6+1(): 6+1(): 4+1()/b. &图纸和铭牌运用中、英文比照。c. ,20.合同生效后卖方在20工作日内提交认可图给买方d. ,17,.买方在收到认可图纸后将给出回豆
2、。假如买家没有在7日内回更确认看法，这意味着买家确认卖方的认可图。e. 10.卖方在收到确认后认可图看法后10工作日内提交工作图到给买方。f.每脂完工图纸应连同设备提交买方。g.a.全部图纸应供应一份清单。邮部邮传：十B寄编寄其江苏省仪征经济开发区国裕大道1211400欧阳文华+8651483617463设计院联系人：中国船舶业集团公司上海循船探讨设计院地址：上海肇嘉浜路221号邮政编码()：200032电子邮件0：2联系人():徐德涛+(86)21-64034491目录第一部分总则W!4tlX-Hto其次部分内装工程东缗定书金。第三部分工程项目、材料选购与安装分工111!JMM-*三o第四部
3、分工程检验和质量保证鲁慑!东绢鹿第一部分总则扬州国裕船胞制造有限公司（以卜简称甲方）与上海铉兰车船装潢有限公司（以下简称乙方），就57000散货船内装程的技术要求、质殳要求和施匚范围达成本协议。图纸的设计和认可1 .乙方设计和报价的依据是甲方供应的0版图图纸，并结合相关的规范、规则和标准。2 .乙方担当的设计项目中，如需向船级社或船东提交认可的图纸，应通过甲方提交船级社或船东认可，乙方在设计过程中，甲方应赐予必要的技术支持。对船级社或船东的退审看法，甲方负责收集和整理。待双方商定解决方案后，由甲方负责答曳脂级社或脂东。3 .甲乙双方在设计过程中，如需对方供应图纸和技术文件，均应以书面形式通知对
4、方。4 .因种种缘由而导致的设计更改，双方均应与时通知对方并对更改处实施跟踪管理。5 .甲乙双方相互供应的图纸与技术文件，未经对方授权，不得以任何形式转让给第三方。6 .对超出本技术协议所述项目的设计、制作和安装，双方应主动协调，加强合作,保质保量地完成。7 .本技术协议作为商务合同附件，与合同同时生效。二.证书要求1 .乙方供应的产品应满意和中国船级社规范的要求.2 .乙方供应下列产品的相应的挂旗国所需的证书和证书各3份。1）复合岩棉板2）防火门3）防火、隔热绝缘材料4）甲板敷料5）地板6）纺织品国内阻燃证书.其他事项1 .内装工程所需的材料，豆合岩棉板表面色卡、塑料地板、地砖、瓷砖、家具材
5、料色卡、窗帘、纺织品等在选购前应通知甲方交船东认可并得到确认后方可选购。2 .乙方的施工与现场管理应符合甲方和船东的要求。3 .独立围壁板和天花板应从以下厂家中选用，朝阳机械厂和深圳华南公司。甲板敷料从以5厂家中选用：湖州汇城敷料厂和江苏太苍甲板敷料厂。绝缘从以卜.厂家中选用：宜兴保温材料和浙江德清国泰保温材料公司。4 .在施工过程中甲方应供应本工程的水、电、气等动力源与材料成品堆放场地和仓库。5 .运输工程中乙方要做好产品爱护工作，甲方协作乙方进行厂内运输、吊运至甲板上。其次部分内装工程一.图纸的设计和认可1.甲方供应的图纸资料1）舱室布置图2）家具明细表3）防火分隔图4）绝缘布置图5）甲板
6、敷料图6）舱室门布置图和明细表7）金属门布置图和明细表8）做i窗、方窗布苴图和窗明细表9）室内梯道布置与结构图10）室内防浪扶手布置图11）厨房、配餐间布置图12）洗衣间布置图13）卫生单元布置图14）公共厕所布置图15）贮存室搁架布置图16）舱室铭牌布置图和明细表17）舱室属具与供应品明细表18）全船钥匙明细表19）上层建筑结构图20）总布置图2.乙方供应的图纸和资料1）家具图册与清册2）熨合岩棉板排板图与配套清册（含安装节点、装饰门框节点图）3）他室门和窗帘安装节点图（含生产清册）4）检修门图纸（含生产清册）5）全船材料发货清单6）驾驶椅认可图（船厂提交审查）7）供应各内装材料的安装工艺（
7、中英文版本）。（含发合岩棉板系统、绝缘/敷料、地板、防火门等）乙方供应的图纸资料，应在收到甲方供应的图纸资料后20个工作口内供应6套图纸和1套电子文件供甲方认可。甲方书面（含电子邮件）确认后，乙方应在7个工作日内供应上述图纸6套蓝图和I套电子文件供甲方施工时用。工程完工时，乙方供应4套完1：图纸和1套电子文件给甲方，并且乙方应当在图纸确认同时供应足够的内装材料样本供船东选择.二.内装工程区域依据甲方供应的资料，内装工程的主要区域有：桥楼甲板：驾驶室、航行设备间、梯道、厕所、蓄电池间、桥楼两翼。C甲板：走道和梯道、船长室（含卧房）、封关库、船东室（含卧房）、轮机长室（含卧房）、三副室、二管室、引
8、水员室、官员洗衣间、干衣室、大副室（含卧房）、风机室、通风通道电缆通道。B甲板：走道和梯道、大管室（含卧房）、电机员室、三管室、备用官员室、管事长室、实习生室、二副室、水手长室、备员室、水手室x2、厨工x2、通风通道、电缆通道。A甲板：走道和梯道、官员黄厅兼消遣室、油工室、机匠室x3、水手室、官员配餐间、厨房、船员配餐间、船员餐厅兼消遣室、厨房空调间、电储间x2、充电机室、贮存室x2、应急发电机室、空舱、通风通道、电缆通道。上甲板：走道和梯道、病房、船员洗衣间、干衣间、被服间、会议室、轮机部办公室、甲板部办公室、消防限制室、理货室、药房、贮存室、空调机室、轮机部更衣间、厕所x2、甲板部更衣间、
9、健身房兼苏伊士船员房间、干货库、疏菜库、鱼库、肉库、缓冲间、机舱棚、二氧化碳室、氧气室、油漆间、电缆间、乙焕间。机的上平台：集控室、机舱、缆索舱、舵机的、逃口。机舱下平台：机舱、逃口、应急消防泵俄。舱底:机舱、逃口。三.衬板和天花板1. 各生活舱室净高2100,集控室净高2400,驾驶室净高2200。2. 0级豆合岩棉板：30厚衬板，30厚天花板，单面贴膜，岩棉芯材。3. 15级第合岩棉板：50厚分隔板，单面贴膜，岩棉芯材。4. 0级不锈钢豆合岩棉板：30厚衬板、30厚天花板，单面不锈钢板，岩棉芯材。潮湿区域用潮湿板装修，集控室需用高隔声吸音板（背面冲孔）。四 .衬板和天花板安装区域桥楼甲板：
10、驾驶室、航行设备间、梯道、厕所。C甲板：走道和梯道、船长室（含卧房）、船东室（含卧房）、轮机长室（含卧房）、二管室、三副室、引水员室、大副室（含卧房）。B甲板：走道和梯道、大管室（含卧房）、电机员室、三管室、备用官员室、管事长室、二副室、水手长室、实习生室、备员室、水手室x2、厨工室x2.A甲板：走道和梯道、官员餐厅兼消遣室、机匠室x3、水手室、油匚室、官员配辍间、厨房、船员配置间、船员较厅兼消遣室。主甲板：走道和梯道、病房、会议室、甲板部办公室、药房、轮机部办公室、理货室、健身房兼苏伊士船员房间、甲板部更衣室、轮机部更衣室。机舱上平台：集控室。五 .甲板敷料与表面覆盖物1. 2型10国不易着
11、火轻质甲板基层敷料。2. 5型40mm厚60级防火甲板基层敷料。3. 1型50厚60级浮动地板。4. 2厚块材地板。5. IOinm厚防滑地砖。6. 高级船员室内设地毯。甲板敷料与表面覆盖物的铺设应依据甲板敷料图。六.绝缘材料1 .60级围壁防火绝缘：20+20厚陶优棉，容重1703。2 .60级甲板防火绝缘：30厚陶瓷棉，容重1703。3 .能壁和甲板隔热绝缘：50厚岩棉，容重1003。4 .他型和甲板构架件隔热绝缘：25厚岩棉，容由1003。5 .有衬板、天花板处的绝缘材料六面包凌玻璃丝布，外露的绝缘材料除五面包覆玻璃丝布外另加层铝箔玻璃丝布。6 .绝缘材料的铺设应依据绝缘布置图。7 .防
12、火绝缘在交点或终点处应延长450。8 .隔热绝缘在终点处应延长500。七.舱室门1 .胎室门锁采纳三级组合锁，共有3把总钥匙交给船长，为三个部门分别配置3把副总钥匙，每扇门单配3把钥匙。具体组合依据甲方供应的钥匙清单。2 .全部舱室门门框为烘漆，门扇可见面贴膜：不锈钢门框靠近处部分须要油漆，油漆色卡同全船油漆一样。厂家需供应备用的油漆用于交船前的补漆。3 .能室门的防火级别、通孔尺寸、附件配置等依据甲方供应的舱室门布置图和明细表。4 .B、C甲板两舷走道处的四扇防风雨不锈钢防火门，发货前需在厂内做淋水试验，以保证水不能渗透进的室。（现场安装完毕后，内装施工队再次将做淋水试脸）5 .机舱区域分油
13、机室门由原钢质门改为A60级防火门，已纳入清单。A.卫生单元1 .卫生单元的布置详见甲方供应的相关图纸。2 .卫生单元由甲方负责订购，乙方负责安装。九.公共厕所1 .公共厕所布置详见甲方供应的相关布置图。2 .公共厕所净高2100mm。3 .公共厕所内r卫生洁具和五金件由甲方订购乙方负责安装。十.舱室铭牌、钥匙牌1 .俄室铭牌和钥匙牌的制作和安装应依据甲方供应的相关图纸。2 .他室铭牌和钥匙牌由乙方负责订购并安装。十一.舱室属具与供应品1 .舱室属具与供应品明细表由甲方供应，各项目的选购和安装由甲乙双方协商后确定。2 .窗斗由乙方依据舷窗、方窗布置图和明细表配苴并安装。十二.走道防浪扶手和梯道
14、栏杆扶手1 .走道防浪扶手由乙方依据室内防浪扶手布置图制作并安装。2 .室内梯道栏杆扶手由乙方依据室内主梯道布置图与结构图经现场实测后制作并安装。十三.搁架I.上建区除冷库外的货架上的木层板与木格栅的选购制作与安装均由乙方负责。（包括部油漆间的木层板）十四.舱室家具1 .全船木制家具采纳可拆板结构，18细木工板+富美家优质防火板贴面，反面贴补偿板，全部抽油、衣柜与储物柜皆应安装抽雇锁。2 .全船的床配150厚的席梦思床垫。3 .舱室小五金为铜镀铭或不锈钢，可活动的椅子用防浪钩固定。型号采纳中外合资系列，家具暗式钱链采纳中外合资产品。4俄室家具的规格、数量参见甲方供应的相关图纸（全部木质品均由厂
15、家供应并安装）。5 .俄室家具的式样参见乙方供应的家具图册。6 .家具样式乙方应尽量满意4447-010-02建立规格书的要求。十五.舱室纺织品1 .驾政室侧壁与后壁上的窗配置般遮光卷帘，驾驶室前窗需配遮阳帘。2 .全部居住处所和公共处所前端壁上的窗配置内衬黑布的一般窗帘。其余的窗则配置不衬黑布的般窗帘。3 .驾驮!室海图区与报务区、官员和船员餐厅内均需配置内衬黑布的落地闱帘。4 .病房的床铺配置床帘。5 .窗帘、围帘和床帘的面料由乙方供应样品交甲方认可。十六.厨房、洗衣设备1 .厨房、洗衣设备由甲方负责订购、乙方负责领料、安装（含洗池管、U型管以与些软管的连接。2 .厨房、洗衣间和配餐间的不锈纲与木质家具由乙方负责订购并安装。3 .不锈钢
