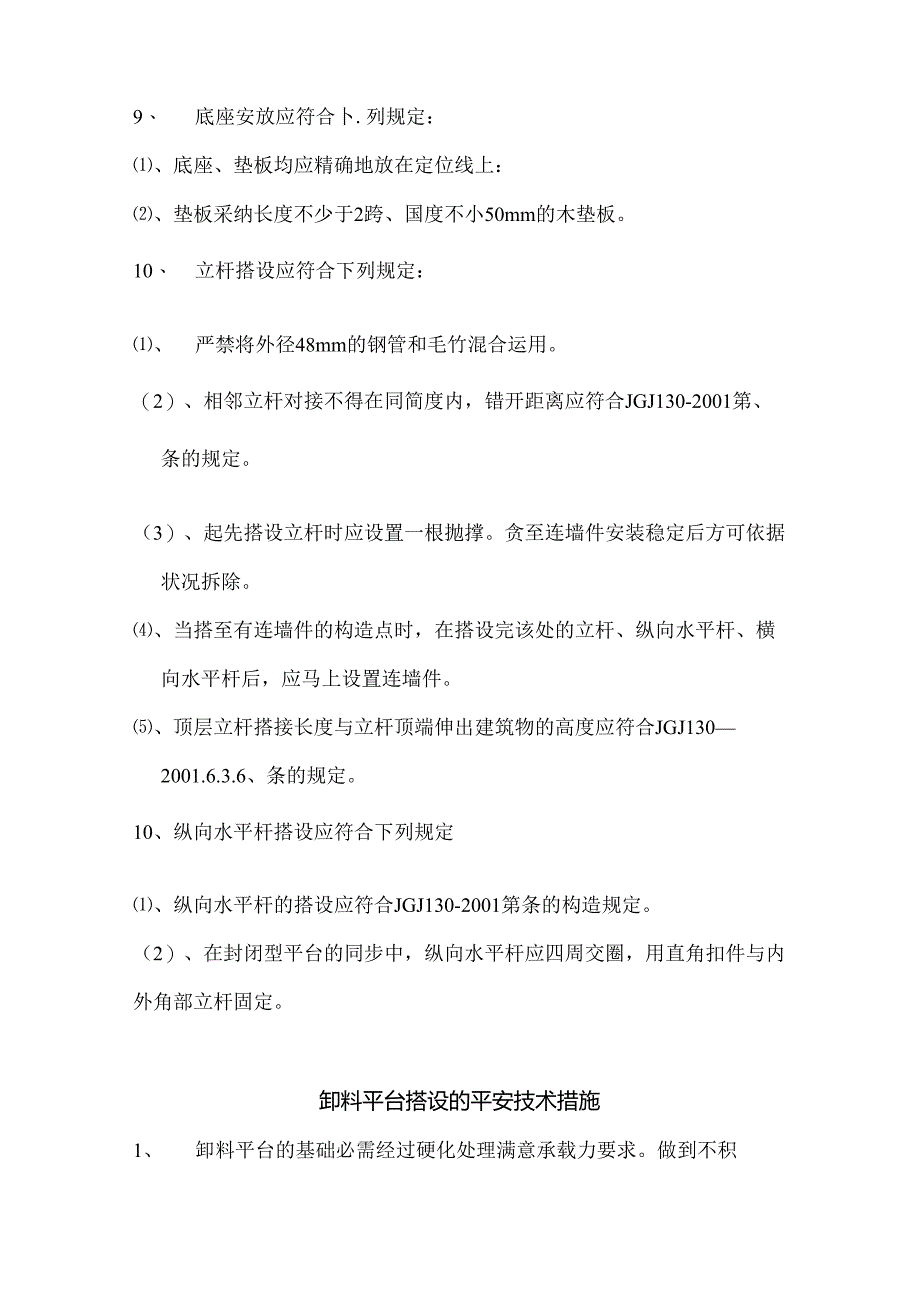

1、9、 底座安放应符合卜.列规定:、底座、垫板均应精确地放在定位线上:、垫板采纳长度不少于2跨、国度不小50mm的木垫板。10、 立杆搭设应符合下列规定:、严禁将外径48mm的钢管和毛竹混合运用。(2)、相邻立杆对接不得在同简度内,错开距离应符合JGJ130-2001第、条的规定。(3)、起先搭设立杆时应设置一根抛撑。贪至连墙件安装稳定后方可依据状况拆除。、当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应马上设置连墙件。、顶层立杆搭接长度与立杆顶端伸出建筑物的高度应符合JGJ1302001.6.3.6、条的规定。10、纵向水平杆搭设应符合下列规定、纵向水平杆的搭设应符合

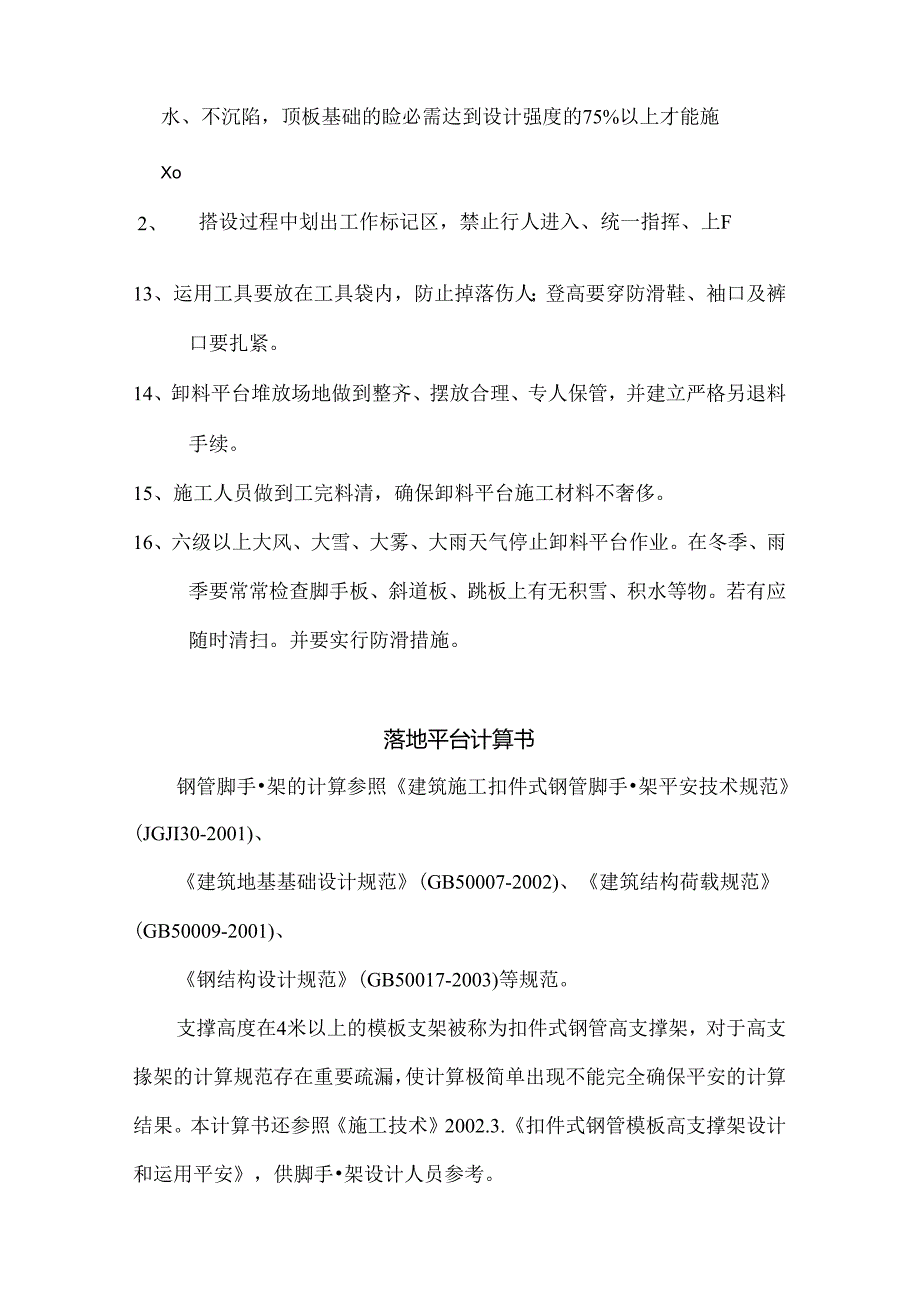

2、JGJ130-2001第条的构造规定。(2)、在封闭型平台的同步中,纵向水平杆应四周交圈,用直角扣件与内外角部立杆固定。卸料平台搭设的平安技术措施1、卸料平台的基础必需经过硬化处理满意承载力要求。做到不积水、不沉陷,顶板基础的睑必需达到设计强度的75%以上才能施Xo2、搭设过程中划出工作标记区,禁止行人进入、统一指挥、上F13、运用工具要放在工具袋内,防止掉落伤人;登高要穿防滑鞋、袖口及裤口要扎紧。14、卸料平台堆放场地做到整齐、摆放合理、专人保管,并建立严格另退料手续。15、施工人员做到工完料清,确保卸料平台施工材料不奢侈。16、六级以上大风、大雪、大雾、大雨天气停止卸料平台作业。在冬季、雨

3、季要常常检查脚手板、斜道板、跳板上有无积雪、积水等物。若有应随时清扫。并要实行防滑措施。落地平台计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架平安技术规范(JGJI30-2001)、建筑地基基础设计规范(GB50007-2002)、建筑结构荷载规范(GB50009-2001)、钢结构设计规范(GB50017-2003)等规范。支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架,对于高支掾架的计算规范存在重要疏漏,使计算极简单出现不能完全确保平安的计算结果。本计算书还参照施工技术2002.3.扣件式钢管模板高支撑架设计和运用平安,供脚手架设计人员参考。钢管类型G三):48X3.25,扣件连

4、接方式:双扣件,扣件抗滑承载力系数:0.80;2.荷载参数脚手板自重(kN/nd:。.500;栏杆自重(kNm%0.080:材料堆放最大荷载(kN/m?):1.000;施工均布荷载标准值(kN7110:1.000:二、纵向支撑钢管计算:纵向钢管依据均布荷载卜连续梁计算,截面力学参数为截面反抗矩W=4.79cm3:截面惯性矩I=11.50cm;PznZqzTqa_Jt_4i-4*纵向钢管计算筒图1.荷载的计算:(1)脚手板与栏杆自重(kN/m):qll=0.080+0.5000.600=0.380kN/m;(2)堆放材料的自重线荷载(kN/m):ql2=1.0000.600=0.600kN/m:

5、(3)活荷载为施工荷载标准值(kN7m):pl=1.000X0.600=0.600kN/m2.强度计算:最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。最大弯矩考虑为解荷载与活荷载的计算值最不利安排的弯矩和;最大弯矩计算公式如下:最大支座力计算公式如下:N=IAqlI+1.2gJ均布恒载:ql=1.2qll+1.2q12=1.20.380+1.20.600=1.176kN/m:均布活载:q2=1.4X0.600=0.840kN/m;最大弯距M.,=0.1X1.176X0.620+0.1170.8400.6202=0.083kN.m:最大支座力N=1.1X1.176X0.620+1.2X0.840

6、X0.620=1.427kN;截面应力O=0.083IO6/(4790.0)=17.324N/mm2;纵向钢管的计算强度17.324小于205OOOWmR满意要求!3.挠度计算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度;计算公式如下:三0677三+0990-1.100FZ均布恒载:q=q+q2=0.980kN/m:均布活载:P=O.600kN/m;V=(0.677O.980+0.990O.600)620.07(1OO2.060105ll5000.0)=0.078mm纵向钢管的最大挠度小于1900.000/250与10,满意要求!三、横向支撑钢管计算:支撑钢管依据集中荷载作用卜的三跨连续梁计

7、算;集中荷载P取纵向板底支撑传递力,P1.427kN;pppppppppppppppppppp!111111.lm1.lll1.190019001900支撵钢管计算简图支撑钢管计算弯矩图(kN.m)支撵钢管计算变形图(k.m)0.0180.001018020714034091.3761.3761.221.22支撑钢管计算剪力图(kN)最大弯矩MlaX=0.073kN.m;最大变形Vnix=0.050mm;最大支座力Qx=1.583kN;截面应力O=15.281Nmm2;横向钢管的计算强度小于205.000Nmm,满意要求!支撑钢管的最大挠度小于620.OoO/150与10mm,满意要求!四、扣

8、件抗滑移的计算:依据建筑施工扣件式钢管脚手架平安技术规范培训讲座刘群主编,P96页,双扣件承载力设计值取16.OOkN,依据扣件抗滑承载力系数080,该工程实际的旋转双扣件承载力取值为12.80kN0RRc其中RC-扣件抗滑承载力设计值,取12.80kN;纵向或横向水平杆传给立杆的竖向作用力设计值R=1.583kN;R12.80kN,所以双扣件抗滑承载力的设计计算满意要求!五、模板支架荷载标准值(轴力):作用于模板支架的荷载包括静荷载、活荷载和风荷载。1 .静荷载标准值包括以卜内容:(1)脚手架的自重(kN):Nct=0.129X24.200=3.122kN;钢管的自重计算参照扣件式规范附录A

9、双排架自重标准值,设计人员可依据状况修改。(2)栏杆的自重(kN):N13=0.0801.900=0.152kN:(3)脚手板自重(kN):Ncj=0.5000.6201.900=0.589kN:(4)堆放荷载(kN):Ngi=1.0000.6201.900=1.178kN:经计算得到,静荷载标准值Ne.=Nr,1+N+=4.862kN;2 .活荷载为施工荷载标准值产生的荷载。经计算得到,活荷载标准值=1.000X0.6201.900=1.178kN:3 .不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2Nc+1.4NlJ=1.2X4.862+1.4X1.178=7.484kN;六、立杆

10、的稳定性计算:立杆的稳定性计算公式:少【力其中N-立杆的轴心压力设计值(kN):N=7.484kN;。一一轴心受压立杆的稳定系数,由长细比1.i查表得1 计算立杆的截面回转半径(Cm):i=1.59cm;A立杆净截面面积(Cm):A=4.57cm;W一立杆净截面模量(反抗矩)(cm。:W=4.79cm:。钢管立杆抗压强度计算值(Wmm):Ef一一钢管立杆抗压强度设计值:f=205.00Nmm-:1.n计算长度(m);假如完全参照扣件式规范,由公式(1)或(2)计算1- =k1uh(1)1.1. =(h+2a)(2)kl计算长度附加系数,取值为1.167;u一一计算长度系数,参照扣件式规范及;U

11、=1.800;a-立杆上端伸出顶层横杆中心线至模板支撑点的长度:a=0.300m;公式(1)的计算结果:立杆计算长度1.0=k,uh=1.167X1.8001.500=3.151m;1.o/i=3150.900/15.900=198.000:由长细比lo/i的结果查表得到轴心受压立杆的稳定系数=0.184;钢管立杆受压强度计算值;=7484.176/(0.184X457.000)=89.00-4N/nim2:立杆稳定性计算。=89.004小于f=205.000满意要求!公式(2)的计算结果:1.o/i=2100.000/15.900=132.000:由长细比lo/i的结果查表得到轴心受压立杆的

12、稳定系数=0.386;钢管立杆受压强度计算值:。=7484.176/(0.386457.000)=42.427N/mm2;立杆稳定性计算。=42.427小于f=205.000满意要求!假如考虑到高支撑架的平安因素,相宜由公式(3)计算1.=k1k(h+2a)(3)k2一计算长度附加系数,依据表2取值1.052:公式(3)的计算结果:1.o/i=2578.136/15.900=162.000:由长细比lo/i的结果查表得到轴心受压立杆的稳定系数=0.268;钢管立杆受压强度计算值;。=7484.176/(0.268457.000)61.107N/mnr;立杆稳定性计算。=61.107小于f=20

13、5.000满意要求!模板承重架应尽量利用柱作为连接连墙件,否则存在平安隐患。表1嘏板支架计或长度用加系数kl步距hS)h0.90.9h1.21.2hl.Sl.Sh2.1kl1.24311851167i163表2模板支架计比长度PH加系数k2H。)4M2或UlhG6a81012Iq16l2025303S401.351.01.01410261.0391.0421.0541.0611.0811.09211131.1371.15S1.1731.441.010121022I0311.0391.047101054107210921Ilt11291.1491.531.01.oO710151.0241.031

14、1.0391.0471.0551062!07910971.1141.1321.621.01.0071.0141.0211.0291.0361.0431.0511.0561.0741.0901.1061.1231801.010071014I02010281.0331040104610521067I08110981Hl1.921.01871012I0181.0241.0301.0351.042104810621.076I0901.1042.041.01.0071.0121.0181.0221.0291.0351.0391044106010731.0871.1012.251.010071010I0!61.0201.0271.0321037104210571070I08
