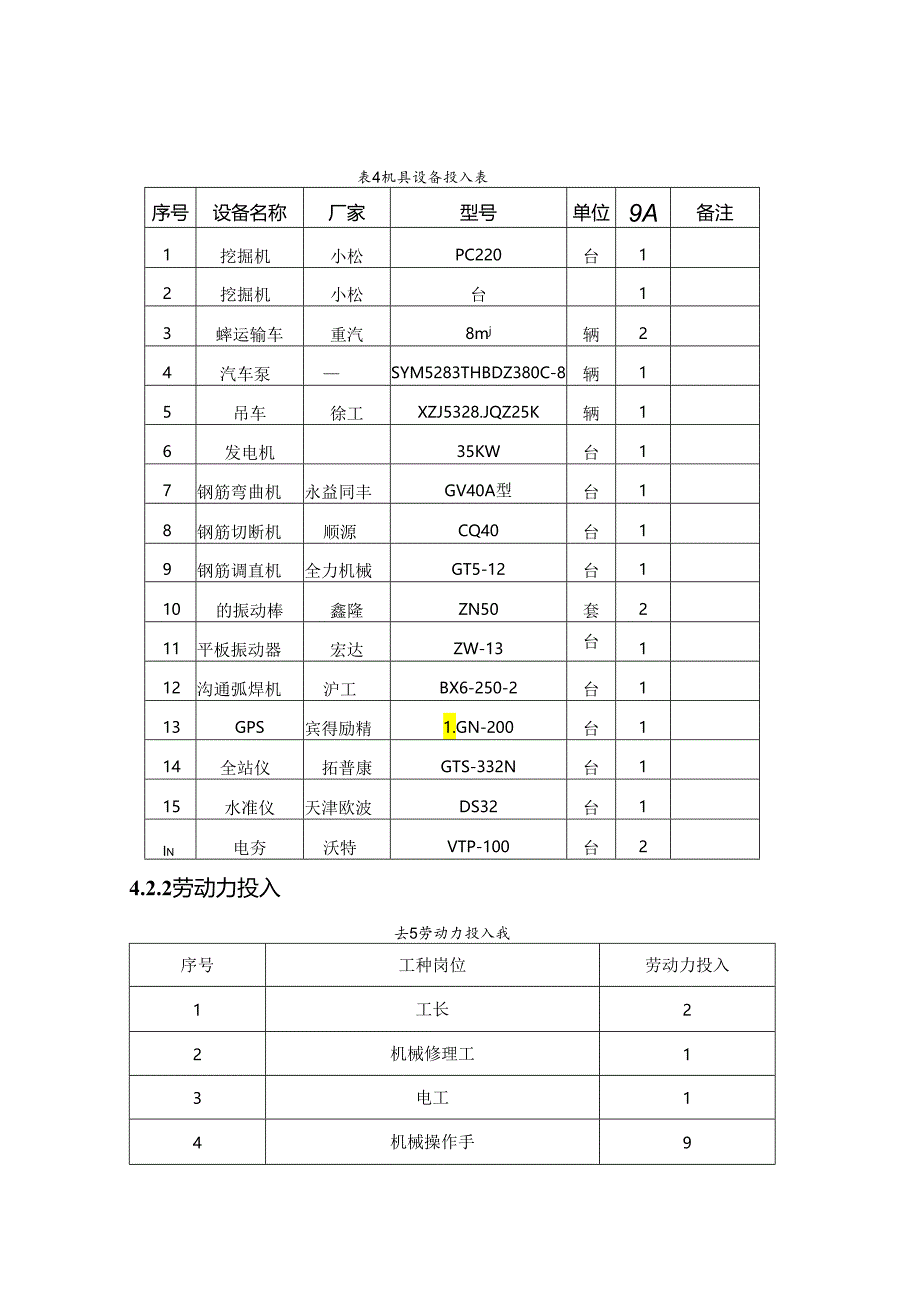

1、表4机具设备投入表序号设备名称厂家型号单位9A备注1挖掘机小松PC220台12挖掘机小松台13蟀运输车重汽8mj辆24汽车泵SYM5283THBDZ380C-8辆15吊车徐工XZJ5328.JQZ25K辆16发电机35KW台17钢筋弯曲机永益同丰GV40A型台18钢筋切断机顺源CQ40台19钢筋调直机全力机械GT5-12台110的振动棒鑫隆ZN50套211平板振动器宏达ZW-13台112沟通弧焊机沪工BX6-250-2台113GPS宾得励精1.GN-200台114全站仪拓普康GTS-332N台115水准仪天津欧波DS32台1In电夯沃特VTP-100台24.2.2劳动力投入去5劳动力投入我序号

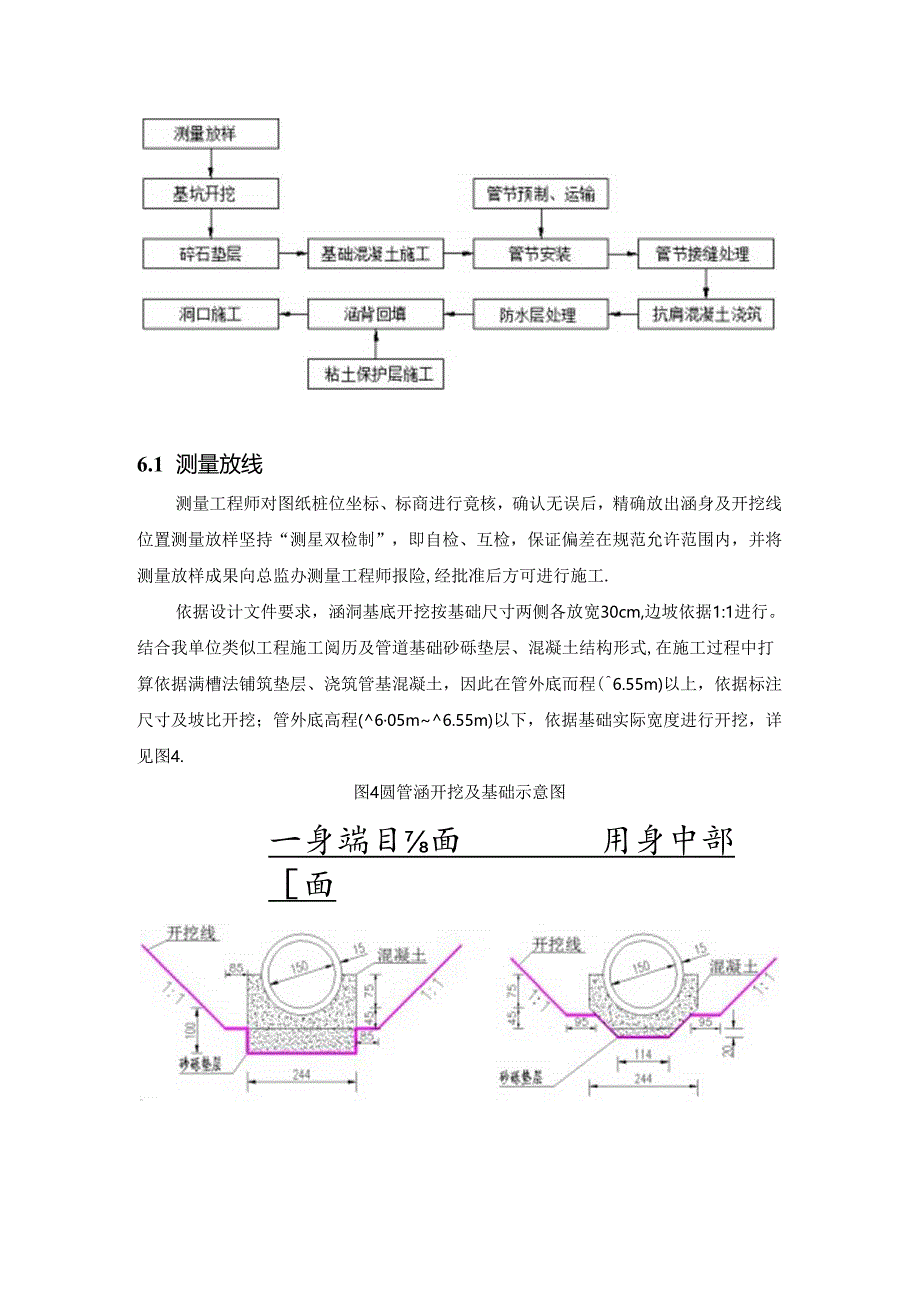

2、工种岗位劳动力投入1工长22机械修理工13电工14机械操作手96.1 测量放线测量工程师对图纸桩位坐标、标商进行竟核，确认无误后，精确放出涵身及开挖线位置测量放样坚持“测星双检制”，即自检、互检，保证偏差在规范允许范围内，并将测量放样成果向总监办测量工程师报险,经批准后方可进行施工.依据设计文件要求，涵洞基底开挖按基础尺寸两侧各放宽30cm,边坡依据1:1进行。结合我单位类似工程施工阅历及管道基础砂砾垫层、混凝土结构形式,在施工过程中打算依据满槽法铺筑垫层、浇筑管基混凝土，因此在管外底而程(6.55m)以上，依据标注尺寸及坡比开挖；管外底高程(605m6.55m)以下，依据基础实际宽度进行开挖
3、，详见图4.图4圆管涵开挖及基础示意图一身端目面用身中部面6.2 管沟开挖6.2.1 管内底以上土方开挖施工，接缝位置详见图5。图7W音涵管节拼装及沉降缝示意图(2)由于该圆管涵未设计管道纵坡，因此安装过程中从随意一端向另一端头敷设，每节涵管应紧贴于基础上，使管涵受力匀称，全部管节应按正确的轴线敷设.(3)管节安装前在浇筑完成的磴基础上放好轴线位置，并用空线弹好，采纳25T汽乍吊吊装,安装前在完成凿毛的平基面上局部坐浆23cm找平限制高程,但坐浆位置不行位于沉降缝处，管节安装紧贴于基座上，便管节受力匀称，并保持应保持管内清洁无脏物，无多余的混凝土及其他杂物。(4)沉降缝处的管节安装前提前将麻绳
4、(D=20mm).四层沥青浸制麻布、及粗铅丝安放在沉降维位置，见图6,两端临时紧固，待管道安装完成时用沥青麻絮或其它具有用性的不透水材料填塞接缝的内、外侧，以形成一柔性密封层，并将麻绳、铅丝等绕管壁缠绕一周并绑扎坚固。图8沉降缝处理方式示意图(5)管涵接缝宽度不应大于IOmm,禁止加大接宽度来满意涵长的要求。混凝土管座以上部分的接缝处采纳1:3水泥砂浆抹带，宽20cm,厚2cm,详见图7.抹带前应将管口的外壁凿毛、洗净：抹带完成后应马上用吸水性强的材料6.9 台背回填及粘土爱护层施工6.9.1 回填施工涵洞施工完成后，混凝土强度达到设计强度的75%时、水泥砂浆接口的水泥砂浆强度不小于5Mpa时
5、，进行涵洞洞身两恻的回填。涵洞两侧的回填士采纳人工协作小型机械的方法夯填密实。填筑在两侧同时对称、均衡地分层进行，填筑每层厚度不超过20cm,压实度不小于96%,推坡的填土要超宽50Cm进行。填土施工时应寓意视察圆管涵洞的变形和裂缝状况，如有异样应马上停止填土并查明缘由，进行处理后再豆原施工，涵洞顶部的填土厚度必需大于50Cm后方可通行车辆和筑路机械。网填网填依据图10所标注的材料及尺寸进行，全路基压实度96%.图10管涵城示意图一百层i.ri,:用00M4006.9.2 粘土爱护层施工当管两侧回填与混凝土基础齐平常，在涵洞战础裙边以上，沿接健或沉降缝四周设置厚20cm,顶宽25cm粘土爱护层
6、，详见图8。粘土爱护层采纳人工夯实,施工过程中留意爱护沥青涂U.图11拈士爱护层示意图首件工程中，I取075m.6.10 洞口施工6.10.1 土方施工锥坡的填土要超宽进行，砌筑7.5级浆砌片石锥坡前要削去多余的土。施工前，首先由测量人员对惟坡进行放样，锥坡与路堤边坡为1.l5坡比转换,首件工程为椭圆(a=247.5cm,b=233cm)上的弧线，修坡采纳机械协作人工的方法进行，要保证边坡转换缓和、美观。6.10.2 砌筑施工采纳人工铺筑洞口及锥坡M7.5级浆砌片石，浆砌片石的施工，严格按招标文件中的技术规范进行，严把原材料质量关，铺砌厚度达到设计要求,砂浆饱满密实，外观平整，勾缝匀称美观.7
7、质量、平安、环境管控措施7.1 质二管控措施7.1.1 质量限制措施(I)工程开工前，组织技术人员编制圆管涵首件作业指导书，经技术负责人审查是否适用、合理后，报监理工程师审查，由监理工程师提出修改看法，我部按修改看法进行修改，经监理工程师签字后实施，严禁按未经审查的施工方案组织施工.（2）所用原材料运用前有质保书并按规定抽样试验。不合格材料不准运用，能应严格按配比施工，不得随意更改。严格执行原材料的进场检验制度、原材料试验、工地试脸室检验程序。（3）工程完工的验收，应执行相关专业的检查验收标准、规范。（4）施工过程中应常常检查睑的和易性和坍落度，现场减块设专人取样.每根桩试块不少于两组，并按规
8、定制作、养护及试脸。（5）管道吊装时实行吊带两点直吊，对中下放。就位后调平找正,固定牢熊.（6） f浇筑尽量支配在温度较高的白天进行，冬季施工气温较低时用热水拌制或加入防冻剂，以保证险入模温度不低于5C,确保险施工质量。（7）工序质量严格限制，实行自检、互检和交工检验“三检”制。操作者必需对自己的操作结果实行自检和必要的推改。技术主管仔细发检。质量管理人i监督操做过程，狂核工程质量，逐道工序进行验收，直到监理工程师认可。7.1.2 冬期施工质:保证措施（1）混凝土选用42.5般硅酸盐水泥，同时选用含水率小的清沽石料。（2）严格限制水灰比，混凝土水灰比不得大于0.6,胶凝材料含量不少于280kg
9、m,.混凝土在满意现场浇筑条件卜尽量减小混凝土的塌落度。（3）做好原材料的测温工作，运用热水拌合。同时延长混凝土搅拌时间，严格限制混凝土出仓温度。（4）混凝土搅拌车筒体戴保温套，以减小混凝土在运输过程中的热员损失,加快运输过程，运输车辆在离开拌和站后应刚好到达施工现场0（5）严格执行钢筋低温焊接工艺，严禁焊接过程干脆接触到冰雪。风雪天气时，焊接操作部位需实行封闭围挡保温措施，使焊接部位缓慢冷却，防止焊接完毕后接头温度下降过快，造成冷脆，影响焊接质依。（6）基槽开挖后应预留爱护层，清理至基底后尽量在当天施工垫层，如气温较低时，应用毛苗覆盖槽底.（7）管节抹带施工后，先用薄膜粒盖然后采纳毛殖粒盖，
10、达到保温保湿的效果，直至达到允许受冻允许强度后方可撤除保温覆盖层。（8）揣墙及管节基础浇筑时，混凝入仓温度不得低F5C,拆模后马上检盖养护。7.2 平安管理措施7.2.1 .基坑施工平安措施（1）进行土方施工前，必需做好必要的地质、水文和地下设备的调查和勘察工作。（2）基坑施工时基坑支护及施工降水方案严格依据批准的施工组织设计或施工方案执行.（3）挖掘基坑、井坑时，应视上雄性质、湿度和挖掘深度，设置平安边坡或者固壁支架。（4）挖掘基坑时，假如发觉有不能分辨的物品，应当马上报告上级处理，严禁随意敲击或者玩弄。（5）在深坑内操作时，应当保持坑内通风良好，并Il留意对有毒气体的检查工作，遇有可疑现象
11、，应当马上停止工作，并报告上级处理。（6）葬近既有构筑物旁挖掘基坑的时候，应当视挖掘深度，做好必要的平安防护措施。（7）对基坑的边坡或者固壁支架应当劫时检杳（特殊是雨后），假如发觉边坡有裂缱、疏松或者支掾有折断、走动等危急征兆，应当马上实行措施。（8）挖掘土方应从上而下施工，禁止采纳挖空底脚的操作方法。（9）拆除固壁支撑的时候，应从上而卜逐步拆除。（IO）运用机械挖土前,要先发出信号，挖土的时候,在挖掘机挺杆的旋动范围内，不许进行其他作业工作。装土时任何人都不得留在运土车上。机械操作人员应持有操作证上岗。（三）在有支撞的沟坑中，运用机械挖十.，必需留意不使机械碰坏支撑“（12）基坑施工设置,有
12、效排水措施，积土、料具及施工机械设备距槽边距离符合规定。（13）在基坑两边设置平安警示牌，四周做警示隔离带或防护栏进行防护.在施工过程中严格依据机械平安操作规程施工，并在施工过程中有专人指挥，保证车辆运行平安。（14）加强现场施工用电管理，现场各种施工机具，应安装灵敏有效的漏电爱护装置。操作人员必需考核合格，持证上岗。现场电工应定期对施工现场各线路进行检修。(15)开挖过程中，必需有专人指挥挖掘机械，协作人员必需佩戴平安帽。专职平安人员进行巡杳发觉平安隐忠刚好进行订正并实行有效预防、限制措施。(16)人力应沿固定通道口爬梯上下玩槽，通道口爬梯位置依据实际状况，在坑槽两侧各设冏两处。通道爬梯示意
13、图详见图12。图12沏槽通道口爬梯示意图(17)在基坑开挖完成以后，基坑假如平安稳定，就可以进行下一道工序，在施工过程中设值班员值班，值班过程中观测基坑稳定性，提前发出预警指示。7.2.2 管涌吊装平安措施(1)吊车操作司机必需持有操作证，必需熟识驾取行车的构造性能，熟知日常保养规则.(2)吊车作业应保持足够的工作场地，轮胎M作业必需支垫平稔坚固，吊再起落及回转半径无障碍，夜间作业应有足够的照明。(3)起吊作业前必需对工作环境、物件重量及其分布等状况作全面r解.(4)进行起吊回转、变幅、吊钩升降和行走等作业前，应叫声示意。(5)司机和起重指挥人员必需亲密协作。指挥人员必需熟识吊车性能及其起Ii
14、t实力，司机应严格执行指挥人员发出的信号。信号不清或错误时，司机应拒绝执行。(6)起吊作业时，重物下方禁止人员停留或通过，严禁起吊人员。(7)不得超负荷起M，特殊状况需起吊的，必需经现场负责人或技术人员批准，并有专人现场监护。(8)严禁斜吊、斜拉重物,现场浇注的构件或模板，必需全部松动后方起吊。(9)起吊的零星构件必需用吊笼或钢丝绳绑扎坚固，钢丝绳与物体的夹角不得小于60度.(IO)天气恶劣如大风、雷雨、大雾时，应停止作业。雨天作业时，应先经过试吊，证明制动器灵敏牢北方可进行。(II)风力达6级以上，必需停止作业，并在停机后解除吊臂的约束。(12)吊车司机接到台风预报或实际操作中遇到突风时，必需停止吊装作业，拉上缆风绳，行车轮卡上卡轨器,汽车吊必需收回扒杆，做好防台打算.(13)吊车每次起吊作业后，应将吊钩升至顶端，将小车移至根部，切断电源，开启风向标。(3)起吊满负荷或近满负荷时，应先将物体离地面2050cm,停机检隹吊车的确定性、制动器的牢旅性、重物的平衡性、绑扎的坚固性，确认平安无误后方可升起.(15)提升和着砧速度要匀称，严禁忽快忽慢和突然制动。左右回转动作应平衡,回转未停稔前不得作反向动作，严禁带我自由下降.(16)吊车不得旅近架空输电线路作业，因现场条件限制必需在线路旁边作业的，应实行平安爱护措施，并有专人现场监护。吊车与架空输电线的平安距离，必需
